Liny stalowe są podstawowymi elementami nośnymi i roboczymi stosowanymi w urządzeniach dźwignicowych, systemach transportu bliskiego, maszynach przemysłowych oraz instalacjach wymagających przenoszenia dużych sił. Odpowiednio dobrana lina stalowa może pracować w suwnicy, żurawiu, wciągarce, wciągniku, dźwigu, wyciągu, systemie kotwiącym albo jako materiał do produkcji zawiesi linowych.

W ofercie CECHO znajdują się liny stalowe o różnych średnicach, konstrukcjach, klasach wytrzymałości, kierunkach zwicia i rodzajach rdzenia. Dostarczamy między innymi liny stalowe ocynkowane, liny czarne i smarowane, liny nierdzewne, kwasoodporne, powlekane tworzywem, nieodkrętne, kompaktowane oraz specjalistyczne liny dźwigowe przeznaczone do wymagających układów wielokrążkowych.

Widoczne poniżej produkty przedstawiają najpopularniejsze konstrukcje ogólnego zastosowania, takie jak 6×19 FC, 6×37 FC i 6×36 WS FC. Jeżeli potrzebna jest lina do konkretnej suwnicy, żurawia, wciągarki albo urządzenia, prosimy o przekazanie oznaczenia starej liny, średnicy, konstrukcji, długości oraz danych maszyny. Dobierzemy właściwy produkt albo zaproponujemy zamiennik do modelu drogiego lub wycofanego z produkcji.

Najważniejsze grupy lin stalowych

liny stalowe ogólnego zastosowania,
liny stalowe ocynkowane do pracy na zewnątrz,
liny czarne i fabrycznie smarowane,
liny dźwigowe do suwnic i żurawi,
liny do wciągarek i wciągników,
liny do produkcji zawiesi linowych,
liny nieodkrętne i odporne na obrót ładunku,
liny stalowe kompaktowane o zwiększonym przekroju metalicznym,
liny z rdzeniem włókiennym FC,
liny z rdzeniem stalowym WSC i IWRC,
liny z rdzeniem stalowym pokrytym warstwą polimeru,
liny nierdzewne i kwasoodporne,
liny stalowe w osłonie PVC lub innego tworzywa,
liny o prawym i lewym kierunku zwicia,
liny przeciwzwite i współzwite,
liny do zastosowań specjalnych wykonywane według parametrów urządzenia.

Jak zbudowana jest lina stalowa?

Lina stalowa powstaje z pojedynczych drutów skręconych w splotki, które następnie układane są wokół centralnego rdzenia. Konstrukcja wpływa na nośność, giętkość, odporność na zgniatanie, ścieranie, zmęczenie zginające oraz tendencję liny do obracania się pod obciążeniem.

Oznaczenie takie jak 6×36 FC informuje, że lina ma sześć splotek, z których każda składa się z określonej liczby drutów, natomiast symbol FC wskazuje na rdzeń włókienny. Podobnie oznaczenie 6×36 IWRC oznacza sześciosplotkową linę z niezależnym stalowym rdzeniem linowym.

Druty stalowe

Druty tworzą podstawowy element nośny liny. Ich średnica, klasa wytrzymałości i sposób ułożenia wpływają na właściwości całej konstrukcji.

Większe druty zewnętrzne zapewniają zwykle lepszą odporność na ścieranie i uszkodzenia powierzchniowe. Większa liczba cieńszych drutów zwiększa natomiast giętkość liny oraz jej zdolność do częstej pracy na krążkach i bębnach.

Splotki liny stalowej

Splotka powstaje przez skręcenie wielu drutów wokół drutu centralnego albo rdzenia splotki. Stosowane są różne układy drutów, między innymi Seale, Warrington, Warrington-Seale oraz Filler Wire.

Konstrukcja splotki decyduje o kompromisie pomiędzy elastycznością, powierzchnią styku drutów, odpornością na ścieranie i zdolnością do przenoszenia obciążeń.

Rdzeń liny stalowej

Rdzeń podpiera splotki i pomaga utrzymać właściwy kształt liny podczas obciążenia. Może być wykonany z włókien naturalnych, włókien syntetycznych, pojedynczej splotki stalowej, niezależnej liny stalowej albo rdzenia stalowego pokrytego warstwą polimeru.

Najpopularniejsze konstrukcje lin stalowych

Lina stalowa 6×19 FC

Lina stalowa 6×19 FC jest popularną konstrukcją ogólnego zastosowania z sześcioma splotkami i rdzeniem włókiennym. Ze względu na stosunkowo duże druty zewnętrzne dobrze sprawdza się tam, gdzie ważna jest odporność na ścieranie i uszkodzenia powierzchniowe.

Lina 6×19 może być wykorzystywana między innymi w prostych urządzeniach podnoszących, wciągarkach, systemach naciągowych, odciągach oraz do produkcji wybranych zawiesi. Nie jest jednak automatycznie właściwa do każdego urządzenia pracującego na krążkach.

Lina stalowa 6×37 FC

Lina stalowa 6×37 FC ma większą liczbę cieńszych drutów niż typowe konstrukcje z grupy 6×19. Zapewnia dzięki temu większą giętkość i lepiej znosi częste przeginanie na odpowiednio dobranych krążkach oraz bębnach.

Konstrukcja 6×37 jest stosowana w urządzeniach, w których lina wykonuje dużą liczbę cykli zginania, a jej elastyczność jest ważniejsza niż maksymalna odporność grubych drutów zewnętrznych na ścieranie.

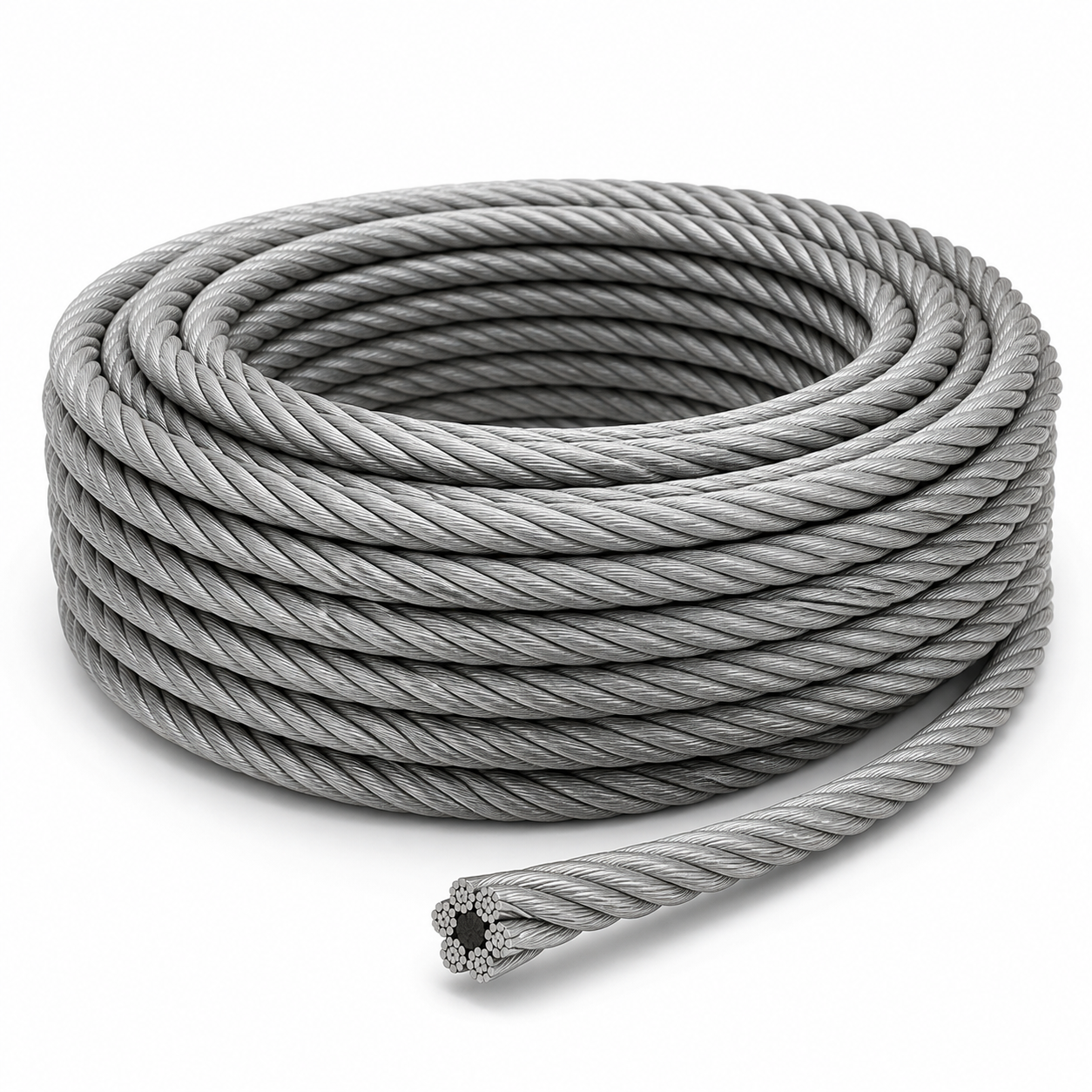

Lina stalowa 6×36 Warrington-Seale FC

Lina stalowa 6×36 WS FC wykorzystuje splotki w konstrukcji Warrington-Seale. Układ drutów pozwala uzyskać korzystne połączenie giętkości, odporności na zmęczenie zginające i dobrych parametrów użytkowych.

Liny 6×36 WS są często wybierane do zawiesi linowych, wciągarek, urządzeń dźwignicowych i innych zastosowań wymagających miękkiej, wygodnej w obsłudze konstrukcji.

Liny 8-splotkowe

Liny 8-splotkowe są z reguły bardziej elastyczne niż porównywalne konstrukcje 6-splotkowe. Mogą zapewniać lepsze przyleganie do rowka bębna lub krążka i dobrą odporność na zmęczenie zginające.

Stosuje się je między innymi w suwnicach, żurawiach i urządzeniach wykonujących dużą liczbę cykli. Konkretna konstrukcja musi jednak odpowiadać zaleceniom producenta maszyny, średnicom krążków i sposobowi nawijania na bęben.

Liny wielosplotkowe i nieodkrętne

Liny nieodkrętne, niskoskrętne lub odporne na obrót mają kilka warstw splotek ułożonych w przeciwnych kierunkach. Momenty skręcające poszczególnych warstw częściowo się równoważą, ograniczając tendencję swobodnie zawieszonego ładunku do obracania.

Takie liny stosuje się szczególnie przy dużych wysokościach podnoszenia, pojedynczym cięgnie oraz w żurawiach i dźwigach, w których obrót haka albo ładunku jest niedopuszczalny.

Nie każda lina określana potocznie jako wielosplotkowa ma taki sam poziom odporności na obrót. Dobór powinien uwzględniać dokładną konstrukcję oraz wymagania producenta urządzenia.

Liny stalowe kompaktowane

W linach kompaktowanych splotki albo cała lina poddawane są procesowi zagęszczania. Powoduje to zmianę kształtu drutów, zwiększenie powierzchni metalicznej i wygładzenie zewnętrznego profilu.

Lina kompaktowana może zapewniać większą siłę zrywającą przy tej samej średnicy, lepsze rozłożenie nacisków oraz zwiększoną odporność na zużycie. Stosowana jest w urządzeniach intensywnie eksploatowanych i tam, gdzie wymagana jest wysoka nośność przy ograniczonej średnicy liny.

Liny z rdzeniem w osłonie polimerowej

W wybranych konstrukcjach stalowy rdzeń lub przestrzeń pomiędzy rdzeniem a splotkami zewnętrznymi może być pokryta warstwą polimeru. Rozwiązanie ogranicza wewnętrzne tarcie, stabilizuje konstrukcję i pomaga chronić wnętrze liny przed zanieczyszczeniem oraz korozją.

Liny tego typu są stosowane w wymagających urządzeniach dźwigowych, w których istotna jest długa żywotność, stabilność podczas wielowarstwowego nawijania i odporność na intensywną pracę.

Rdzeń włókienny FC czy rdzeń stalowy IWRC?

Liny stalowe z rdzeniem włókiennym FC

Symbol FC oznacza rdzeń włókienny. Może być on wykonany z materiału naturalnego albo syntetycznego. Rdzeń włókienny wspiera splotki, magazynuje część środka smarnego i pozwala uzyskać elastyczną, łatwą w obsłudze linę.

Liny FC są często stosowane do produkcji zawiesi, w prostych wciągarkach, urządzeniach ogólnego zastosowania oraz wszędzie tam, gdzie ważne są giętkość i wygodne formowanie zakończeń.

Rdzeń włókienny jest bardziej podatny na zgniatanie i wpływ wysokiej temperatury niż rdzeń stalowy. Nie zawsze będzie więc właściwy do wielowarstwowego nawijania lub pracy pod dużym naciskiem na bębnie.

Rdzeń stalowy WSC

Symbol WSC oznacza rdzeń wykonany z pojedynczej splotki stalowej. Taka konstrukcja zapewnia większe podparcie dla splotek zewnętrznych niż typowy rdzeń włókienny.

Niezależny rdzeń stalowy IWRC

IWRC to niezależny rdzeń będący osobną liną stalową. Zwiększa zawartość stali w przekroju, odporność na zgniatanie, stabilność kształtu oraz zdolność pracy w podwyższonej temperaturze.

Liny IWRC są często stosowane w suwnicach, żurawiach, wciągarkach przemysłowych oraz urządzeniach, w których występują duże naciski na bęben i krążki.

Nie można jednak stwierdzić, że każda lina IWRC będzie automatycznie najlepsza lub najmocniejsza. O parametrach decydują jednocześnie konstrukcja splotek, klasa drutów, stopień kompaktowania, średnica oraz przeznaczenie konkretnej liny.

Kierunki i rodzaje zwicia lin stalowych

Kierunek zwicia określa sposób ułożenia drutów w splotkach oraz splotek wokół rdzenia. Dobór właściwego kierunku jest szczególnie ważny przy pracy na bębnach rowkowanych, w układach wielolinowych i urządzeniach, w których lina może obracać ładunek.

Lina prawoskrętna

W linie prawoskrętnej splotki układają się wokół rdzenia zgodnie z kierunkiem prawej linii śrubowej. Oznaczenie kierunku splotek zapisywane jest wielką literą Z.

Lina lewoskrętna

W linie lewoskrętnej splotki układają się w przeciwną stronę, zgodnie z kierunkiem lewej linii śrubowej. Kierunek splotek oznaczany jest wielką literą S.

Liny przeciwzwite

W linie przeciwzwitej druty w zewnętrznych splotkach ułożone są w kierunku przeciwnym do kierunku zwicia splotek wokół rdzenia.

Konstrukcje przeciwzwite są zwykle bardziej odporne na powstawanie pętli, rozkręcanie i deformacje podczas obsługi. Są powszechnie stosowane jako liny ogólnego przeznaczenia.

Liny współzwite

W linie współzwitej druty i splotki układane są w tym samym kierunku. Większa długość drutów zewnętrznych przylega wtedy do powierzchni bębna albo krążka.

Liny współzwite mogą zapewniać dobrą odporność na ścieranie oraz zmęczenie, ale mają większą tendencję do generowania momentu skręcającego. Nie powinny być stosowane tam, gdzie jeden koniec liny lub ładunek może swobodnie się obracać, o ile konstrukcja urządzenia nie przewiduje takiego rozwiązania.

Oznaczenia sZ, zS, zZ i sS

sZ – lina przeciwzwita prawoskrętna,
zS – lina przeciwzwita lewoskrętna,
zZ – lina współzwita prawoskrętna,
sS – lina współzwita lewoskrętna.

Mała litera określa kierunek ułożenia drutów w splotce, a wielka kierunek ułożenia splotek w całej linie.

Liny ocynkowane, czarne, nierdzewne i powlekane

Liny stalowe ocynkowane

Liny stalowe ocynkowane mają warstwę cynku chroniącą druty przed wpływem wilgoci i warunków atmosferycznych. Są stosowane na zewnątrz, w rolnictwie, transporcie, budownictwie, systemach naciągowych oraz w wielu zastosowaniach ogólnoprzemysłowych.

Ocynk zwiększa odporność korozyjną, ale nie zapewnia całkowitej ochrony w każdym środowisku. Lina nadal wymaga kontroli, konserwacji i właściwego smarowania, jeżeli wymaga tego jej zastosowanie.

Liny czarne i smarowane

Liny czarne produkowane są z drutów bez powłoki cynkowej. Zwykle zabezpiecza się je środkiem smarnym ograniczającym tarcie pomiędzy drutami oraz chroniącym powierzchnię przed korozją.

Tego typu liny są często używane w urządzeniach dźwigowych i przemysłowych, w których ważne są właściwości mechaniczne, regularna konserwacja oraz zgodność z zaleceniami producenta maszyny.

Liny stalowe nierdzewne i kwasoodporne

Liny nierdzewne stosuje się w środowiskach wymagających wysokiej odporności na korozję, estetycznego wyglądu albo określonych właściwości materiałowych.

Znajdują zastosowanie między innymi w przemyśle morskim, architekturze, instalacjach technicznych, balustradach oraz układach pracujących w środowisku wilgotnym.

Gatunek stali nierdzewnej należy dobrać do rzeczywistego środowiska. Określenie „nierdzewna” nie oznacza pełnej odporności na każdą substancję chemiczną i każde stężenie chlorków.

Liny stalowe w osłonie PVC

Lina stalowa może zostać pokryta osłoną z PVC albo innego tworzywa. Powłoka ogranicza bezpośredni kontakt stali z otoczeniem, poprawia wygodę obsługi i może chronić powierzchnie współpracujących elementów.

Liny powlekane stosuje się między innymi w linkach zabezpieczających, systemach sterowania, osłonach, wyposażeniu sportowym, architekturze i mniej obciążonych zastosowaniach technicznych.

Średnica podawana dla liny powlekanej może obejmować samą linę stalową albo całkowitą średnicę wraz z osłoną. Parametr ten trzeba wyraźnie określić przy zamówieniu.

Zastosowanie lin stalowych

liny do suwnic pomostowych i bramowych,
liny dźwigowe do żurawi i urządzeń podnoszących,
liny do wciągarek ręcznych, elektrycznych i hydraulicznych,
liny do wciągników linowych,
liny do produkcji zawiesi linowych,
liny do wyciągów i kolei linowych,
liny do maszyn budowlanych i przemysłowych,
liny kotwiące i odciągowe,
liny do wind i platform,
liny do zastosowań morskich i portowych,
liny do urządzeń górniczych,
liny do rolnictwa i leśnictwa,
liny do systemów naciągowych i konstrukcji,
liny zabezpieczające i sterujące,
liny do nietypowych maszyn oraz urządzeń specjalnych.

Liny stalowe do suwnic

Lina do suwnicy powinna być dobierana na podstawie dokumentacji urządzenia, konstrukcji układu linowego, średnicy bębna i krążków, rodzaju rowków, wysokości podnoszenia oraz liczby warstw nawijanych na bęben.

W suwnicach mogą być stosowane liny 6-, 8- lub wielosplotkowe, z rdzeniem włókiennym albo stalowym. Nie istnieje jedna konstrukcja właściwa dla każdej suwnicy. Wymiana liny na inną bez analizy technicznej może prowadzić do nieregularnego nawijania, obrotu haka, przyspieszonego zużycia lub uszkodzenia urządzenia.

Najbezpieczniejszym rozwiązaniem jest zastosowanie konstrukcji wskazanej przez producenta maszyny albo technicznie potwierdzonego zamiennika o zgodnych parametrach.

Liny dźwigowe i liny do żurawi

W żurawiach i dźwigach liny pracują przy dużych obciążeniach, znacznych wysokościach i częstym zginaniu. W zależności od układu mogą być wymagane liny niskoskrętne, nieodkrętne, kompaktowane albo konstrukcje odporne na wielowarstwowe nawijanie.

Podczas doboru trzeba sprawdzić między innymi oczekiwany kierunek zwicia, klasę wytrzymałości, minimalną siłę zrywającą, rodzaj zakończenia oraz dopuszczenie liny do współpracy z krętlikiem.

Liny stalowe do wciągarek

Lina do wciągarki musi odpowiadać średnicy bębna, sposobowi nawijania, sile uciągu oraz warunkom pracy. W wciągarkach przemysłowych stosuje się zarówno konstrukcje z rdzeniem włókiennym, jak i stalowym.

Przy wielowarstwowym nawijaniu ważna jest odporność liny na zgniatanie, stabilność przekroju i prawidłowe układanie kolejnych warstw. Niewłaściwie dobrana lina może wcinać się pomiędzy wcześniejsze zwoje i ulegać lokalnej deformacji.

Liny do produkcji zawiesi linowych

Do produkcji zawiesi często stosowane są giętkie konstrukcje takie jak 6×36 WS lub liny z grupy 6×37 z rdzeniem włókiennym. Ułatwiają one formowanie pętli, współpracę z kauszami oraz wygodne układanie zawiesia na ładunku.

Konstrukcja liny, sposób wykonania zakończeń i średnica muszą być dobrane do wymaganego udźwigu oraz technologii zaciskania, zaplatania albo zalewania końcówek.

Jak dobrać właściwą linę stalową?

Dobór liny nie powinien opierać się wyłącznie na średnicy. Dwie liny o takim samym wymiarze mogą różnić się konstrukcją, rdzeniem, klasą drutów, kierunkiem zwicia, siłą zrywającą i odpornością na obrót.

Przeznaczenie liny

W pierwszej kolejności należy określić, czy lina będzie pracować jako element nośny suwnicy, lina żurawia, lina do wciągarki, lina zawiesia, odciąg stały czy linka zabezpieczająca. Każde zastosowanie stawia inne wymagania.

Średnica nominalna

Średnicę liny mierzy się na zewnętrznym obrysie przeciwległych splotek. Pomiar wykonany w zagłębieniach pomiędzy splotkami da zaniżony wynik.

Przy wymianie zużytej liny nie należy opierać się wyłącznie na jej aktualnej średnicy, ponieważ w czasie pracy mogła ulec zmniejszeniu na skutek zużycia i nacisków.

Konstrukcja liny

Konstrukcje z mniejszą liczbą większych drutów są zwykle bardziej odporne na ścieranie. Konstrukcje zawierające więcej cienkich drutów zapewniają większą giętkość i lepszą odporność na częste zginanie.

Rodzaj rdzenia

Rdzeń FC zapewnia dobrą elastyczność i wygodną obsługę. Rdzeń stalowy zwiększa odporność na zgniatanie, temperaturę i duże naciski występujące na bębnie.

Klasa wytrzymałości drutów

Popularne klasy wytrzymałości obejmują między innymi 1570, 1770, 1960 i 2160 N/mm². Wyższa klasa może zwiększyć siłę zrywającą, ale nie zastępuje prawidłowego doboru konstrukcji do sposobu pracy.

Minimalna siła zrywająca

Minimalna siła zrywająca określa wartość, poniżej której prawidłowo wykonana nowa lina nie powinna zerwać się podczas próby niszczącej. Nie jest to jednak dopuszczalne obciążenie robocze urządzenia.

Bezpieczne obciążenie wynika z projektu maszyny, współczynników bezpieczeństwa, sposobu prowadzenia liny i wymagań odpowiednich przepisów oraz norm.

Średnica bębnów i krążków

Zbyt mały stosunek średnicy krążka albo bębna do średnicy liny zwiększa naprężenia zginające i może znacznie skrócić żywotność drutów.

Rowki powinny mieć właściwy promień, szerokość i stan powierzchni. Zużyty lub zbyt ciasny rowek może ściskać linę i powodować deformację splotek.

Kierunek nawijania i zwicia

Kierunek zwicia powinien odpowiadać konstrukcji bębna i sposobowi prowadzenia liny. Zmiana liny prawoskrętnej na lewoskrętną albo odwrotnie bez analizy może powodować nieprawidłowe układanie i zwiększone skręcanie.

Odporność na obrót

Przy dużej wysokości podnoszenia i swobodnie zawieszonym ładunku może być wymagana lina odporna na obrót. W prostych systemach wielocięgnowych lub przy niewielkiej wysokości odpowiednia może być standardowa konstrukcja 6- albo 8-splotkowa.

Środowisko pracy

Wilgoć, woda morska, chemikalia, wysoka temperatura, pył i zabrudzenia wpływają na wybór wykończenia, smaru, materiału rdzenia oraz częstotliwość kontroli.

Eksploatacja i kontrola lin stalowych

Lina stalowa jest elementem podlegającym zużyciu. Jej trwałość zależy od liczby cykli, obciążenia, średnicy krążków, stanu rowków, smarowania, sposobu nawijania i warunków środowiskowych.

linę należy regularnie kontrolować na całej dostępnej długości,
trzeba zwracać uwagę na pęknięte druty, korozję i ubytki smaru,
należy obserwować zmniejszenie średnicy i deformację przekroju,
nie wolno dopuszczać do powstawania pętli i załamań,
należy kontrolować miejsca wejścia liny na bęben i krążki,
trzeba sprawdzać zakończenia, zaciski, tuleje i sockety,
lina powinna nawijać się równomiernie, bez krzyżowania i wciskania pomiędzy zwoje,
nie wolno obracać szpuli na boku ani rozwijać liny w sposób powodujący pętle,
smarowanie powinno być zgodne z typem liny i warunkami pracy,
nie należy usuwać fabrycznego smaru agresywnymi rozpuszczalnikami,
uszkodzonej liny nie wolno naprawiać przez spawanie drutów lub splotek,
kryteria wycofania należy oceniać zgodnie z instrukcją urządzenia i właściwą normą.

Najczęstsze uszkodzenia lin stalowych

Pęknięte druty

Pęknięcia mogą powstawać wskutek zmęczenia zginającego, ścierania, korozji albo nieprawidłowej współpracy z krążkami. Znaczenie ma liczba pęknięć, ich rozmieszczenie i miejsce występowania.

Korozja

Korozja zmniejsza przekrój drutów i może rozwijać się również wewnątrz konstrukcji. Rdza pojawiająca się pomiędzy splotkami może świadczyć o utracie smarowania albo zawilgoceniu wnętrza liny.

Zgniecenie i spłaszczenie

Zgniecenie może powstać wskutek zbyt dużego nacisku na bębnie, niewłaściwego rowka, zakleszczenia albo nawijania wielu warstw przy niedostatecznym naprężeniu.

Koszykowanie

Rozsunięcie splotek przypominające koszyk jest poważną deformacją konstrukcji. Może być skutkiem gwałtownego odciążenia, skręcania, niewłaściwego montażu albo niezgodności liny z układem urządzenia.

Załamanie i pętla

Zaciśnięta pętla prowadzi do trwałego załamania drutów i nierównomiernego rozłożenia obciążenia. Takiej deformacji nie należy prostować i traktować jako niegroźnej.

Prawidłowy montaż liny stalowej

Nawet prawidłowo dobrana lina może szybko ulec uszkodzeniu, jeżeli zostanie niewłaściwie rozwinięta albo zamontowana. Podczas instalacji należy zapobiegać wprowadzaniu dodatkowego skręcenia.

Szpulę należy ustawić na osi umożliwiającej swobodny obrót i rozwijać linę pod kontrolowanym naprężeniem. Lina nie powinna być zdejmowana z boku kręgu ani przeciągana po zabrudzonym podłożu.

Przed montażem trzeba sprawdzić bęben, krążki, rowki i prowadnice. Pozostawienie zużytych albo uszkodzonych elementów może doprowadzić do szybkiego zniszczenia nowej liny.

Po wymianie zaleca się przeprowadzenie spokojnych cykli docierających przy ograniczonym obciążeniu, zgodnie z instrukcją urządzenia i producenta liny.

Dokumentacja i oznaczenie liny stalowej

Przy zamówieniu liny należy podać możliwie pełne oznaczenie techniczne. Pozwala ono potwierdzić zgodność produktu z maszyną i uniknąć zamiany na konstrukcję o innych właściwościach.

Specyfikacja może obejmować:

średnicę nominalną liny,
konstrukcję splotek i liczbę drutów,
rodzaj rdzenia FC, WSC albo IWRC,
kierunek i rodzaj zwicia,
klasę wytrzymałości drutów,
wykończenie: czarne, ocynkowane lub nierdzewne,
rodzaj smarowania,
minimalną siłę zrywającą,
długość odcinka,
rodzaj zakończeń, jeżeli mają zostać wykonane,
normę albo wymagania producenta urządzenia.

Do dostarczanych lin dostępna jest dokumentacja właściwa dla danego produktu i zamówienia. Zakres dokumentów należy ustalić przed realizacją, szczególnie gdy lina będzie stosowana w urządzeniu podlegającym odbiorom albo szczególnym wymaganiom technicznym.

Dobór zamienników lin stalowych

W przypadku wycofania określonej konstrukcji albo problemów z dostępnością możemy zaproponować techniczny zamiennik. Zamiana nie powinna jednak polegać jedynie na zachowaniu tej samej średnicy.

Porównujemy między innymi konstrukcję, rdzeń, kierunek zwicia, klasę drutów, minimalną siłę zrywającą, odporność na obrót, sposób nawijania i zalecenia producenta urządzenia.

Przeglądy i serwis lin stalowych

CECHO prowadzi przeglądy lin stalowych oraz współpracujących z nimi zawiesi i osprzętu. Kontrola może obejmować ocenę drutów, splotek, korozji, deformacji, średnicy, zakończeń i sposobu pracy liny na urządzeniu.

Pomagamy również zidentyfikować możliwe przyczyny przedwczesnego zużycia, takie jak nieprawidłowe rowki, zbyt małe krążki, niewłaściwy kierunek zwicia, błędy nawijania albo brak odpowiedniej konserwacji.

Szkolenia dotyczące lin stalowych

Prowadzimy szkolenia z zakresu doboru, montażu, codziennej kontroli i bezpiecznej eksploatacji lin stalowych. Omawiamy konstrukcje lin, rodzaje rdzeni, kierunki zwicia, typowe uszkodzenia i podstawowe kryteria wycofywania.

Dlaczego warto zamówić liny stalowe w CECHO?

CECHO dostarcza liny stalowe oraz kompletny osprzęt wykorzystywany w podnoszeniu i transporcie ładunków. Nie ograniczamy się wyłącznie do trzech konstrukcji widocznych obecnie w sklepie.

Dobieramy liny do suwnic, żurawi, wciągarek, wciągników, zawiesi i urządzeń specjalnych. Możemy przygotować odcinki w wymaganej długości, zaproponować odpowiednią konstrukcję oraz dobrać zakończenia i współpracujący osprzęt.

Przy nietypowym zapytaniu prosimy o przesłanie zdjęcia tabliczki urządzenia, oznaczenia starej liny, jej średnicy, długości, kierunku zwicia oraz informacji o sposobie pracy. Pozwoli to ograniczyć ryzyko dobrania konstrukcji niezgodnej z maszyną.

Najczęściej zadawane pytania o liny stalowe

Jak zbudowana jest lina stalowa?

Lina składa się z wielu stalowych drutów ułożonych w splotki, które są następnie skręcone wokół centralnego rdzenia włókiennego albo stalowego.

Co oznacza zapis 6×36 FC?

Liczba 6 określa liczbę splotek, oznaczenie 36 odnosi się do grupy konstrukcyjnej i liczby drutów w splotkach, a FC oznacza rdzeń włókienny.

Czym różni się lina 6×19 od 6×37?

Konstrukcja 6×19 ma zwykle mniej i grubsze druty, dzięki czemu może zapewniać lepszą odporność na ścieranie. Lina z grupy 6×37 ma więcej cieńszych drutów i jest bardziej giętka oraz odporna na częste zginanie.

Co oznacza rdzeń FC?

FC oznacza rdzeń włókienny. Zapewnia on elastyczność, podparcie splotek oraz możliwość magazynowania części środka smarnego.

Co oznacza IWRC?

IWRC oznacza niezależny stalowy rdzeń linowy. Zwiększa on zawartość stali, stabilność konstrukcji oraz odporność na zgniatanie i podwyższoną temperaturę.

Jaka lina stalowa jest najmocniejsza?

Nie można wskazać jednej najmocniejszej konstrukcji wyłącznie na podstawie rodzaju rdzenia. Siła zrywająca zależy również od średnicy, klasy drutów, budowy splotek, kompaktowania i całkowitej powierzchni metalicznej.

Jaka lina do suwnicy?

Lina musi odpowiadać dokumentacji konkretnej suwnicy. Potrzebne są między innymi średnica, konstrukcja, rdzeń, kierunek zwicia, klasa wytrzymałości, minimalna siła zrywająca oraz informacja o bębnie i wysokości podnoszenia.

Kiedy stosuje się linę nieodkrętną?

Lina odporna na obrót jest stosowana szczególnie przy dużych wysokościach podnoszenia, pracy na pojedynczym cięgnie oraz tam, gdzie obracanie haka lub ładunku mogłoby stworzyć zagrożenie.

Czym różni się lina przeciwzwita od współzwitej?

W linie przeciwzwitej druty i splotki są skręcone w przeciwnych kierunkach. W linie współzwitej oba kierunki są zgodne. Liny współzwite mogą zapewniać korzystną odporność na ścieranie, ale wykazują większą tendencję do skręcania.

Co oznaczają symbole sZ i zZ?

Mała litera określa kierunek drutów w splotce, a wielka kierunek splotek w linie. sZ oznacza przeciwzwitą linę prawoskrętną, natomiast zZ współzwitą prawoskrętną.

Czy lina ocynkowana nie rdzewieje?

Ocynk zwiększa odporność na korozję, ale nie daje całkowitej ochrony w każdych warunkach. Lina nadal wymaga kontroli i właściwej konserwacji.

Jak prawidłowo zmierzyć średnicę liny?

Średnicę mierzy się na największym zewnętrznym obrysie przeciwległych splotek. Pomiar w zagłębieniach pomiędzy splotkami jest nieprawidłowy.

Czy można zamienić linę na inną o tej samej średnicy?

Nie zawsze. Lina o tej samej średnicy może mieć inny rdzeń, kierunek zwicia, siłę zrywającą i odporność na obrót. Zamiennik powinien zostać potwierdzony technicznie.

Kiedy linę należy wycofać z eksploatacji?

Powodem wycofania mogą być między innymi nadmierna liczba pękniętych drutów, korozja, zmniejszenie średnicy, załamanie, zgniecenie, koszykowanie, uszkodzenie rdzenia albo deformacja zakończeń. Dokładne kryteria zależą od zastosowania i właściwej normy.

Czy CECHO dobiera liny niewidoczne w sklepie?

Tak. Katalog internetowy pokazuje tylko wybrane konstrukcje. Dobieramy również liny nieodkrętne, kompaktowane, wielosplotkowe, nierdzewne, powlekane i przeznaczone do konkretnych urządzeń.

Potrzebujesz pomocy w doborze liny stalowej?

Prześlij nam oznaczenie starej liny, jej średnicę, długość, kierunek zwicia oraz dane urządzenia. Pomożemy dobrać linę do suwnicy, żurawia, wciągarki, wciągnika, zawiesia albo innego zastosowania przemysłowego.

Telefon: +48 33 825 04 84
E-mail: sklep@cecho.pl

Czytaj więcej
