Zawiesia linowe pętlowe zaplatane
Zawiesie linowe pętlowe zaplatane typ S – DOR 650 kg, lina 8 mm
- Dostępność: Dostępny
Zawiesie linowe pętlowe zaplatane typ S – DOR 1 t, lina 10 mm
- Dostępność: Dostępny
Zawiesie linowe pętlowe zaplatane typ S – DOR 1,5 t, lina 12 mm
- Dostępność: Dostępny
Zawiesie linowe pętlowe zaplatane typ S – DOR 2 t, lina 14 mm
- Dostępność: Dostępny
Zawiesie linowe pętlowe zaplatane typ S – DOR 2,7 t, lina 16 mm
- Dostępność: Dostępny
Zawiesie linowe pętlowe zaplatane typ S – DOR 3,4 t, lina 18 mm
- Dostępność: Dostępny
Zawiesie linowe pętlowe zaplatane typ S – DOR 4,2 t, lina 20 mm
- Dostępność: Dostępny
Zawiesia linowe pętlowe zaplatane typ S

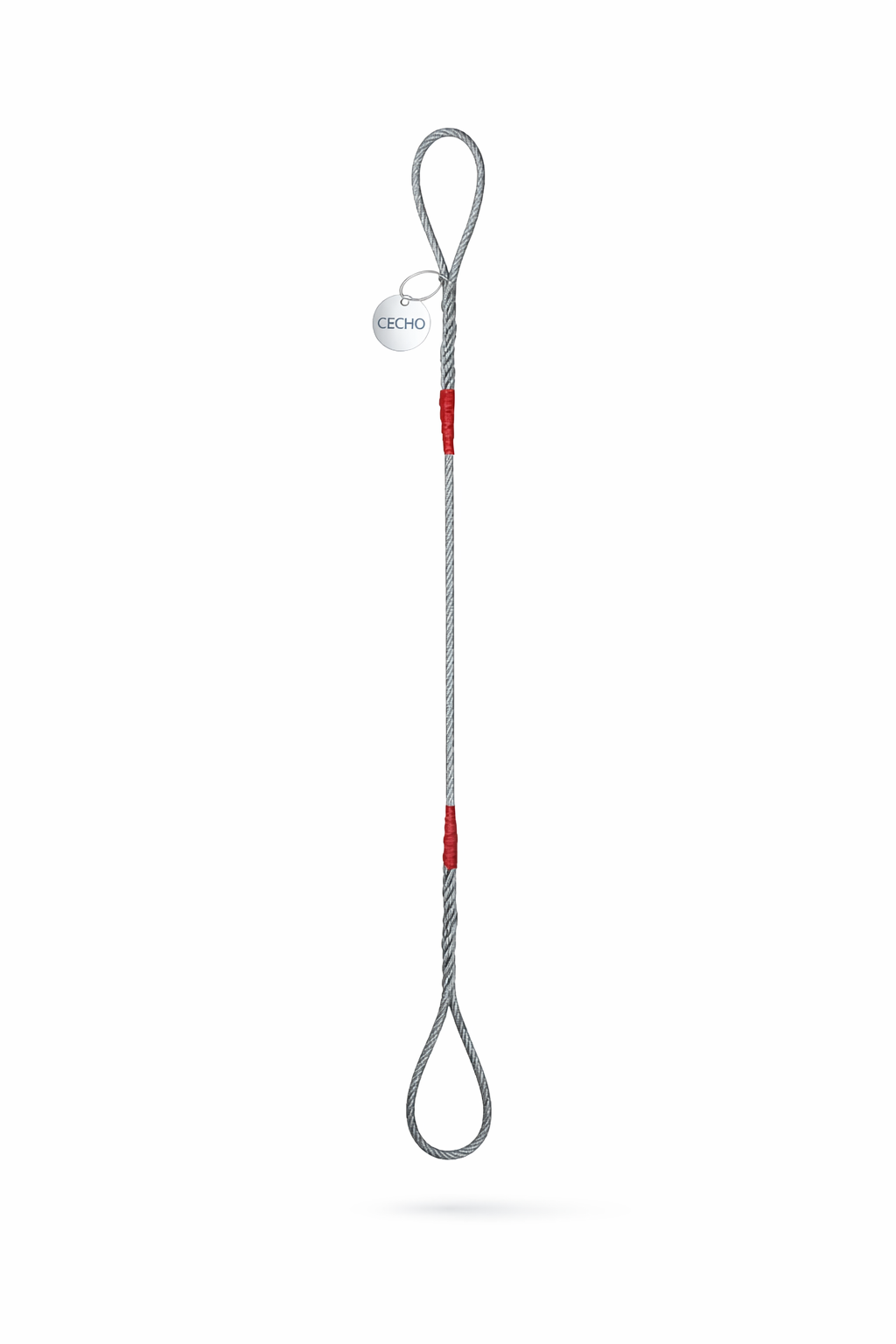

Zawiesia linowe pętlowe zaplatane to zawiesia pętla–pętla wykonane z ocynkowanej liny stalowej WS6x36+FC. Miękkie pętle są formowane zaplotem, bez tulei aluminiowych, co ułatwia przeciąganie zawiesia pod ładunkiem i jego wyciąganie po zakończeniu pracy.
W tej kategorii znajdziesz średnice liny od 8 do 20 mm, DOR/WLL od 650 kg do 4,2 t oraz długości robocze L do 12 m. Wybierz produkt według wymaganego udźwigu i średnicy, a następnie ustaw długość w wariantach.
Porównanie średnic, udźwigów i długości
| Średnica liny | DOR/WLL | Minimalna długość L | Dostępne długości |
|---|---|---|---|
| 8 mm | 650 kg | 1,0 m | 1,0–12,0 m |
| 10 mm | 1 t | 1,0 m | 1,0–12,0 m |
| 12 mm | 1,5 t | 1,2 m | 1,2–12,0 m |
| 14 mm | 2 t | 1,4 m | 1,4–12,0 m |
| 16 mm | 2,7 t | 1,5 m | 1,5–12,0 m |
| 18 mm | 3,4 t | 1,7 m | 1,7–12,0 m |
| 20 mm | 4,2 t | 1,9 m | 1,9–12,0 m |
Jak dobrać zawiesie linowe zaplatane?
Najpierw określ masę ładunku i sposób podwieszenia. DOR/WLL zawiesia powinien uwzględniać rzeczywiste warunki pracy, w tym opasanie ładunku, kąt pracy, promień gięcia liny oraz możliwość kontaktu z krawędziami. Następnie wybierz długość roboczą L, mierzoną pomiędzy punktami nośnymi obu pętli.
- Sprawdź masę ładunku i wybierz odpowiedni DOR z bezpiecznym zapasem.
- Dobierz średnicę liny zgodną z wymaganym DOR i warunkami eksploatacji.
- Wybierz długość L w wariantach produktu, uwzględniając sposób podwieszenia.
- Zabezpiecz ostre krawędzie i zapewnij odpowiedni promień gięcia liny.
Konstrukcja zawiesi typ S
Zawiesie typ S ma dwie miękkie pętle wykonane przez zaplot liny. Brak tulei aluminiowych ogranicza liczbę sztywnych elementów przy zakończeniach i zmniejsza ryzyko zaczepiania podczas przeciągania zawiesia pod ładunkiem. Konstrukcja liny WS6x36+FC zapewnia elastyczność potrzebną w codziennej pracy przeładunkowej i montażowej.
Normy, oznakowanie i dokumentacja
Zawiesia są wykonywane zgodnie z PN-EN 13414-1, a zaplot zgodnie z PN-EN 13414-2. Współczynnik bezpieczeństwa wynosi 5:1. Każde zawiesie powinno być użytkowane zgodnie z oznakowaniem DOR/WLL oraz dołączoną instrukcją i deklaracją zgodności.
Gdzie stosuje się zawiesia linowe pętlowe?
Zawiesia z liny stalowej znajdują zastosowanie w przemyśle, budownictwie, zakładach produkcyjnych, transporcie wewnętrznym, pracach montażowych i leśnictwie. Służą do podnoszenia oraz przemieszczania ładunków, gdy potrzebne jest elastyczne połączenie pętla–pętla i możliwość dobrania długości do konkretnego zadania.
Bezpieczna eksploatacja i kontrola
- przed każdym użyciem sprawdź linę, zaploty i oznakowanie,
- nie przekraczaj DOR/WLL podanego dla danego zawiesia,
- chroń linę przed ostrymi krawędziami i zbyt małym promieniem gięcia,
- nie skręcaj zawiesia i nie obciążaj uszkodzonych pętli,
- wycofaj zawiesie z pracy przy zerwanych drutach, odkształceniach, korozji lub uszkodzeniu zaplotu.
Najczęściej zadawane pytania
Jak mierzona jest długość robocza L? Długość L mierzy się pomiędzy punktami nośnymi obu pętli zawiesia.
Czym wykonanie zaplatane różni się od zakończenia z tuleją? Pętle powstają przez zaplot liny i nie mają tulei aluminiowych, dlatego zakończenie jest pozbawione dodatkowego sztywnego elementu.
Jak wybrać odpowiedni DOR? DOR musi odpowiadać masie ładunku oraz uwzględniać sposób podwieszenia, kąty pracy i warunki eksploatacji.
Czy można zamówić inną długość? Warianty na kartach produktów obejmują długości do 12 m. Wykonanie niestandardowe można uzgodnić indywidualnie z CECHO.
Czy zawiesie wymaga kontroli przed użyciem? Tak. Przed każdą pracą należy sprawdzić stan liny, zaplotów, pętli i oznakowania.
Pomoc w doborze CECHO
Jeśli nie masz pewności, jaka średnica, DOR lub długość będzie odpowiednia, skontaktuj się z nami: +48 33 825 04 84 lub sklep@cecho.pl.
