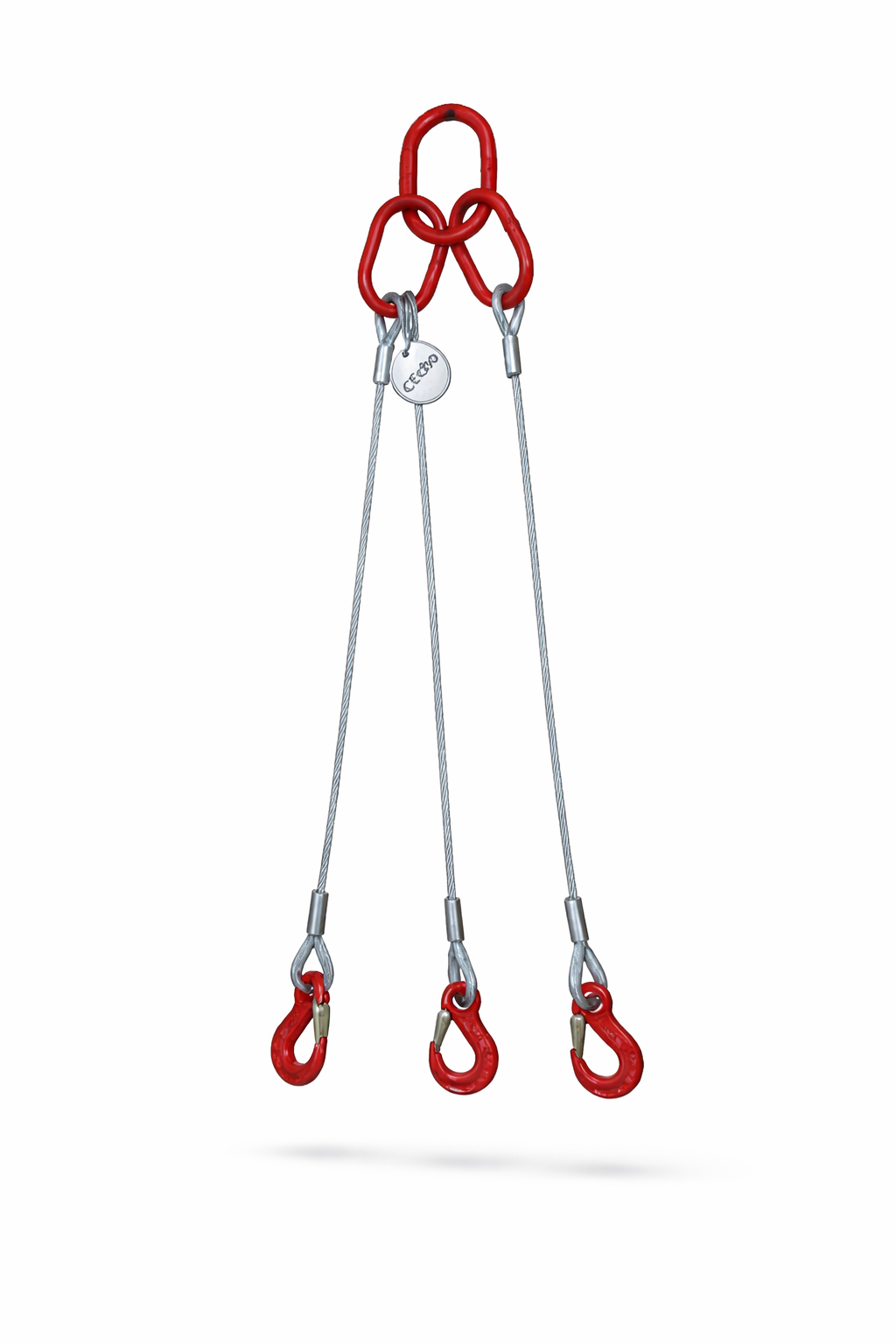

Zawiesia linowe 3-cięgnowe z hakiem

Zawiesia linowe 3-cięgnowe — dobór do geometrii ładunku

Zawiesia linowe 3-cięgnowe z hakami łączą trzy punkty podnoszenia z ogniwem zbiorczym pod hakiem dźwigu lub suwnicy. Stosuje się je przy przeładunku konstrukcji, prefabrykatów i podzespołów maszyn. Zakończenia hakowe ułatwiają wpinanie w przygotowane ucha, o ile ich kształt, wymiary i nośność są zgodne z osprzętem.

Kiedy wybrać trzy cięgna?

Układ trójcięgnowy dobiera się do ładunków mających trzy właściwie rozmieszczone punkty zaczepienia. Stabilność zależy od ich położenia względem środka ciężkości oraz od długości i kąta pracy lin. Nie należy zakładać równego obciążenia cięgien tylko dlatego, że zawiesie ma trzy ramiona. Ładunek asymetryczny wymaga indywidualnej oceny.

DOR od 1,5 do 36 t w dostępnych wykonaniach

W tej kategorii znajdziesz średnice liny 8–40 mm, od zawiesia 1,5 t z liną 8 mm do zawiesia 36 t z liną 40 mm. Nominalny DOR nie zastępuje sprawdzenia tabeli dla konkretnego sposobu pracy. Dopuszczalne obciążenie robocze, określane też skrótem WLL, dotyczy kompletnego zestawu i warunków podanych w dokumentacji.

Im większy kąt odchylenia cięgien od pionu, tym większe siły działają w linach. Przed zakupem ustal rozstaw zaczepów, wymagany prześwit i długość roboczą L. Dostępne długości oraz cenę wariantu sprawdzisz po otwarciu karty wybranego produktu. Minimalna długość może zależeć od średnicy liny i wymiarów zakończeń.

Lina i osprzęt jako jeden zestaw

O parametrach decydują nie tylko średnica liny, ale też jej konstrukcja, sposób wykonania zakończeń, ogniwo zbiorcze, łączniki i haki. Nie zastępuj elementów przypadkowym osprzętem o podobnych wymiarach. Wpięty hak powinien przenosić siłę w części do tego przeznaczonej, bez obciążania bocznego lub podpierania na zapadce.

Przed każdym użyciem sprawdź stan lin, tulei, kausz i elementów stalowych oraz czytelność oznaczeń. Chroń cięgna przed załamaniem, zgniataniem i ostrymi krawędziami. Oględziny bieżące nie zastępują przeglądów wynikających z instrukcji i warunków eksploatacji.

Najczęstsze pytania

Czy oferta obejmuje udźwigi powyżej 20 t?
Tak, w aktualnej kategorii są m.in. wykonania o nominalnym DOR 23,5, 29 i 36 t. Właściwy wariant dobiera się również do kąta pracy i rozkładu obciążenia.

Czy wystarczy dobrać zawiesie tylko według średnicy liny?
Nie. Porównuj parametry całego zawiesia oraz jego dokumentację. Zakończenia i osprzęt mogą mieć wpływ na dopuszczalne obciążenie.

Inne konstrukcje znajdziesz w kategorii zawiesia linowe.

Potrzebujesz pomocy w doborze? Podaj masę ładunku, sposób podwieszenia, długość roboczą L i warunki pracy. Skontaktuj się z CECHO: +48 33 825 04 84 lub sklep@cecho.pl.
