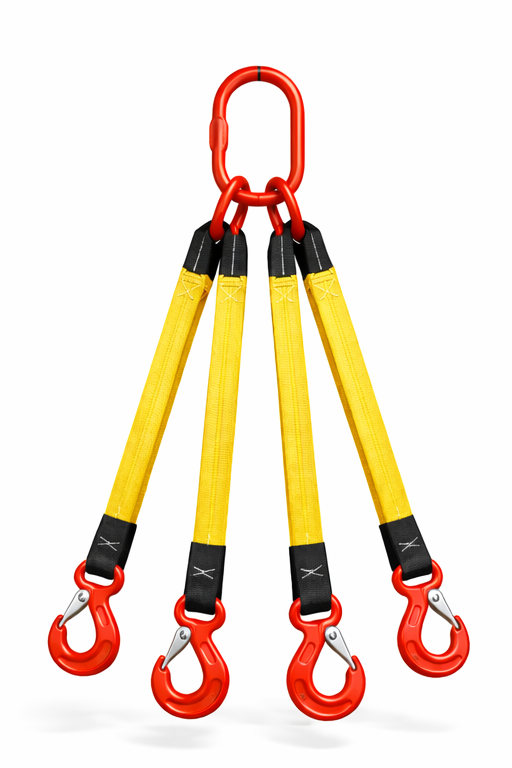

Zawiesia pasowe 4-cięgnowe zakończone hakami z zabezpieczeniem CZO

Zawiesia pasowe 4-cięgnowe z hakami CZO

Zawiesia pasowe 4-cięgnowe przeznaczone są do ładunków mających cztery przygotowane punkty podnoszenia. Stosuje się je przy ramach, maszynach, konstrukcjach i prefabrykatach. Tekstylne cięgna są elastyczne i wygodne w obsłudze, a haki dolne pozwalają wpinać zestaw w odpowiednio dobrane ucha.

Cztery cięgna a rzeczywisty rozkład sił

Większa liczba ramion nie gwarantuje równego rozłożenia ciężaru. DOR kompletnego zawiesia nie jest sumą nośności czterech pasów. Rozstaw i wysokość zaczepów, długości cięgien oraz położenie środka ciężkości wpływają na to, które ramiona przenoszą obciążenie.

Przed wyborem ustal masę całego ładunku i geometrię podwieszenia. W tej kategorii dostępne są warianty opisane parami DOR: 2,1/1,5 t, 4,2/3 t oraz 6,3/4,5 t. Właściwa wartość wynika z zakresu kąta pracy podanego w tabeli produktu. Wartości nie sumują się i nie oznaczają rezerwy do przeciążania.

Długość L i dopasowanie haków

Kąt β jest odchyleniem cięgna od pionu. Przy większym kącie rosną siły w taśmach i osprzęcie. Długość roboczą L dobierz do rozstawu uchwytów i dostępnej wysokości podnoszenia. Warianty długości i cenę sprawdzisz w karcie produktu; nietypowy układ wymaga potwierdzenia przed zamówieniem.

Zakończeniem każdego ramienia jest hak z uchem typu CZO, wyposażony w zapadkę zabezpieczającą. CZO oznacza typ haka, a nie nazwę mechanizmu zamykającego. Hak musi prawidłowo mieścić się w uchu i przenosić obciążenie w gardzieli. Nie wolno opierać ładunku na zapadce, końcówce ani boku haka.

Ochrona cięgien i kontrola zestawu

Miękka taśma może ograniczać ślady kontaktu z powierzchnią, lecz metalowe haki nadal wymagają poprawnego dopasowania. osłony PES służą do ograniczania przetarć. Nie stanowią zabezpieczenia przed przecięciem na ostrej krawędzi; w takim miejscu potrzebna jest specjalnie dobrana ochrona krawędziowa.

Kontroluj taśmy, szwy, haki, ogniwo zbiorcze, łączniki i oznakowanie. Przecięcia, nadtopienia, uszkodzenia szwów, pęknięcia osprzętu lub niesprawne zapadki wymagają wycofania zestawu do oceny zgodnie z instrukcją. Podnoś płynnie, bez szarpnięć, a po pracy przechowuj zawiesie w warunkach chroniących je przed uszkodzeniem.

Najczęstsze pytania

Czy zawiesie 4-cięgnowe nadaje się do niesymetrycznego ładunku?
Może być użyte wyłącznie po doborze uwzględniającym rzeczywisty rozkład sił. Nie wolno automatycznie przyjmować DOR podanego dla równomiernie obciążonego układu.

Czy cztery ramiona zapewniają większy udźwig niż trzy?
O nośności decyduje dokumentacja kompletnego zestawu. Sama liczba cięgien nie wystarcza do porównania udźwigów.

Inne wykonania znajdziesz w kategorii zawiesia pasowe i tekstylne.

Potrzebujesz pomocy w doborze? Podaj masę ładunku, sposób podwieszenia, długość roboczą L i warunki pracy. Skontaktuj się z CECHO: +48 33 825 04 84 lub sklep@cecho.pl.
