Zawiesia pasowe 3-cięgnowe zakończone hakami z zabezpieczeniem CZO

Zawiesia pasowe 3-cięgnowe do trzech punktów podnoszenia

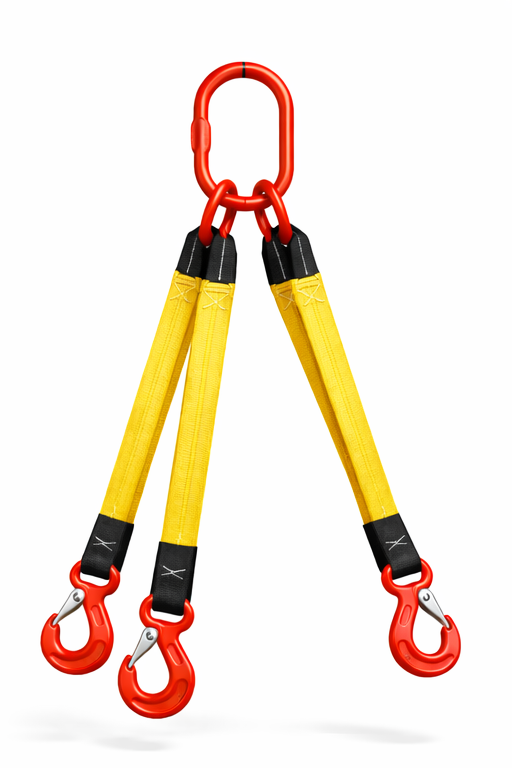

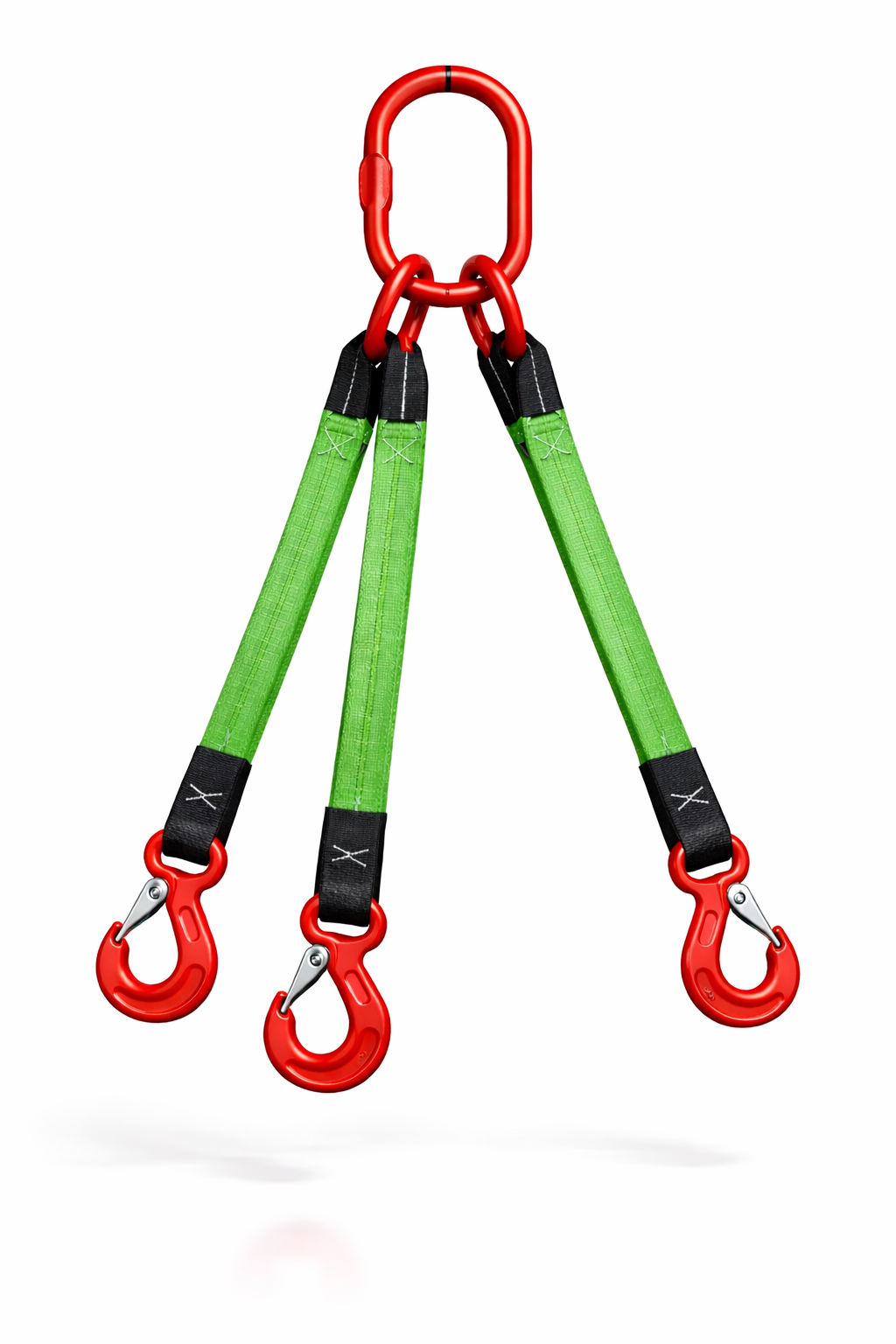

Zawiesie pasowe 3-cięgnowe łączy trzy punkty zaczepienia ładunku z ogniwem zbiorczym. Elastyczne cięgna tekstylne i haki dolne stosuje się w pracach montażowych oraz przeładunku konstrukcji, maszyn i detali z przygotowanymi uchami. Liczbę ramion dobiera się do konstrukcji ładunku i planu podnoszenia.

Dobór do środka ciężkości i kąta pracy

Trzy punkty zaczepienia nie zapewniają automatycznie stabilności ani równego obciążenia ramion. Przed zakupem ustal masę ładunku, położenie środka ciężkości oraz rozstaw i wysokość uchwytów. Przy asymetrii konieczna jest ocena obciążenia poszczególnych cięgien.

Oferta obejmuje warianty o parach DOR 2,1/1,5 t, 4,2/3 t i 6,3/4,5 t. Każda para opisuje dopuszczalne obciążenia dla określonych zakresów kąta pracy — właściwy zakres sprawdź w karcie produktu. Kąt β mierzy się między cięgnem a pionem. Jego zwiększenie powoduje wzrost sił w cięgnach i osprzęcie.

Haki z uchem CZO i długość robocza L

Dolne zakończenia to haki z uchem typu CZO z zapadką zabezpieczającą. Zapadka ogranicza przypadkowe wypięcie przy prawidłowym użyciu, ale nie służy do przenoszenia obciążenia. Hak powinien swobodnie pasować do ucha, a siła musi działać w części nośnej gardzieli, bez obciążenia bocznego.

Długość L dobierz do rozstawu zaczepów, dostępnego prześwitu i położenia ładunku. Aktualny wybór długości oraz ceny wariantów znajdziesz w karcie produktu. Nie skracaj cięgien przez wiązanie węzłów ani skręcanie taśmy. Zmiana konstrukcji lub zakończeń wymaga potwierdzenia zgodności całego zestawu.

Eksploatacja taśm i metalowego osprzętu

Przed pracą sprawdź stan taśm, szwów, haków, łączników i ogniwa zbiorczego oraz czytelność oznaczeń. Należy ocenić zarówno część tekstylną, jak i stalową. Uszkodzenie jednego elementu może wykluczyć z użycia całe zawiesie.

Chroń taśmy przed przecięciem, przetarciem i temperaturą wykraczającą poza warunki instrukcji. osłony PES ograniczają ścieranie, lecz nie zabezpieczają przed ostrymi krawędziami. Do ryzyka przecięcia dobiera się ochronę przeznaczoną do tego zastosowania, uwzględniając nacisk i ewentualny ruch taśmy.

Pytania przed zakupem

Czy podwieszenie w trzech punktach ogranicza obrót ładunku?
Właściwie dobrany układ może pomóc ustabilizować ładunek, ale nie wynika to z samej liczby cięgien. Znaczenie mają środek ciężkości, rozmieszczenie zaczepów i sposób prowadzenia operacji.

Czy o nośności wystarczy wnioskować z koloru pasa?
Nie. Kolor taśmy nie określa samodzielnie DOR całego zawiesia wielocięgnowego. Korzystaj z oznakowania zestawu, tabeli produktu i instrukcji.

Porównaj również pozostałe zawiesia pasowe i tekstylne.

Potrzebujesz pomocy w doborze? Podaj masę ładunku, sposób podwieszenia, długość roboczą L i warunki pracy. Skontaktuj się z CECHO: +48 33 825 04 84 lub sklep@cecho.pl.
