Wciągniki łańcuchowe, wciągarki oraz podnośniki mechaniczne to urządzenia przeznaczone do kontrolowanego podnoszenia, opuszczania, przesuwania i pozycjonowania ciężkich ładunków. Znajdują zastosowanie w zakładach przemysłowych, warsztatach, magazynach, utrzymaniu ruchu, budownictwie oraz podczas prac montażowych i remontowych.

W ofercie CECHO znajdują się ręczne wciągniki łańcuchowe, wciągarki łańcuchowe, wciągarki linowe, podnośniki korbowe i kolejowe oraz wózki jezdne umożliwiające podwieszenie i przemieszczanie wciągnika po dwuteowniku. Dostępne są także urządzenia o niestandardowej długości łańcucha lub liny, przygotowane do konkretnych warunków pracy.

Dobór odpowiedniego urządzenia powinien uwzględniać udźwig, wysokość podnoszenia, sposób mocowania, częstotliwość pracy, dostępną przestrzeń, konstrukcję belki jezdnej oraz warunki środowiskowe. Doradcy CECHO pomagają dobrać zarówno samo urządzenie, jak i kompatybilne wózki jezdne, zawiesia, haki, szakle oraz punkty podnoszenia.

Urządzenia do podnoszenia dostępne w ofercie CECHO

ręczne wciągniki łańcuchowe dźwigniowe,
wciągarki łańcuchowe obsługiwane łańcuchem ręcznym,
kompaktowe wciągniki łańcuchowe mini,
wciągarki linowe do podnoszenia i przeciągania ładunków,
podnośniki kolejowe i podnośniki korbowe do maszyn oraz pojazdów,
wózki jezdne do wciągników bez napędu,
wózki jezdne z napędem realizowanym za pomocą łańcucha,
możliwość dopasowania długości łańcucha lub liny,
możliwość dostosowania wózka do szerokości kształtownika,
fachowy dobór urządzenia do konkretnego stanowiska pracy,
dokumentacja techniczna i instrukcja użytkowania,
serwis gwarancyjny i pogwarancyjny urządzeń.

Rodzaje wciągników, wciągarek i podnośników

Poszczególne urządzenia różnią się sposobem obsługi, kierunkiem pracy, konstrukcją mechanizmu oraz przeznaczeniem. Wciągnik łańcuchowy służy przede wszystkim do podnoszenia i opuszczania, wciągarka może być używana także do przeciągania ładunku, natomiast podnośnik korbowy pracuje zwykle od podłoża i unosi maszynę lub pojazd na niewielką wysokość.

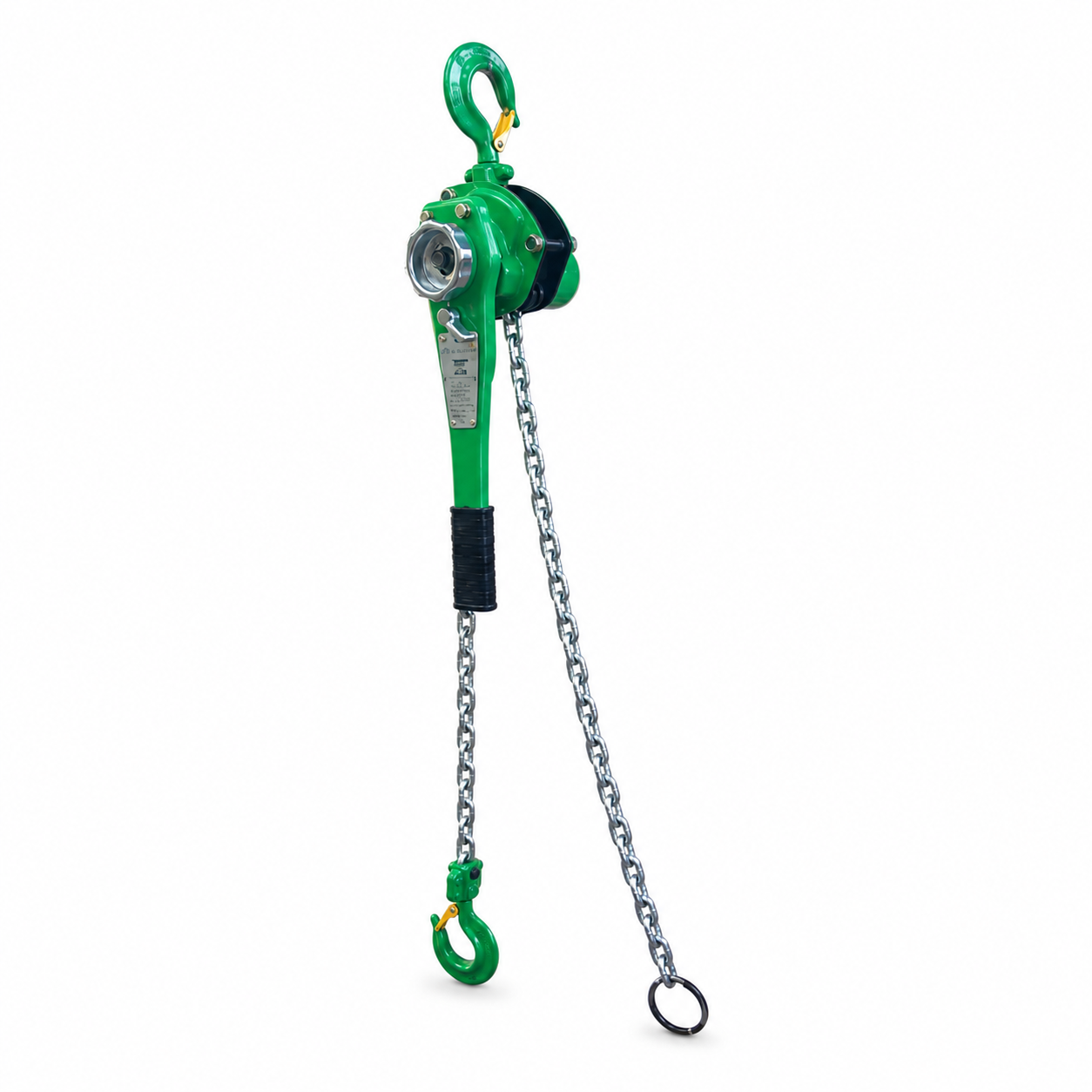

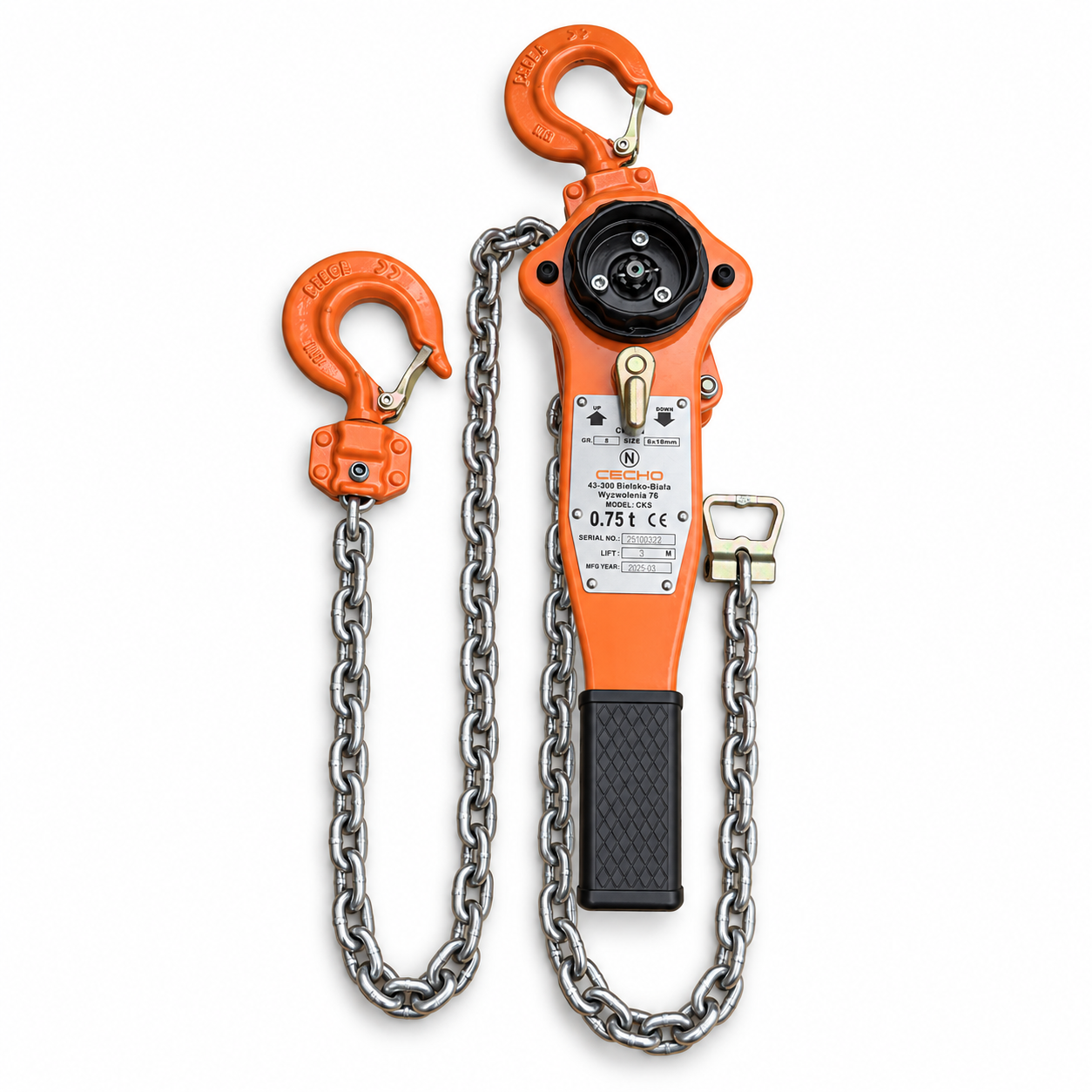

Wciągniki łańcuchowe ręczne

Wciągnik łańcuchowy CKS to ręczne urządzenie dźwigniowe przeznaczone do podnoszenia, opuszczania, napinania oraz precyzyjnego ustawiania ładunku. Ergonomiczna dźwignia umożliwia operatorowi sterowanie ruchem łańcucha bez konieczności stosowania zewnętrznego zasilania.

Ręczne wciągniki łańcuchowe sprawdzają się szczególnie w pracach montażowych, serwisowych i remontowych, podczas ustawiania maszyn, napinania konstrukcji oraz wszędzie tam, gdzie dostęp do energii elektrycznej jest ograniczony.

Standardowa długość łańcucha w modelu CKS wynosi 1,5 m, ale urządzenie może zostać przygotowane z długością dopasowaną do indywidualnego zamówienia. Obrotowe haki ułatwiają właściwe ustawienie urządzenia i ładunku.

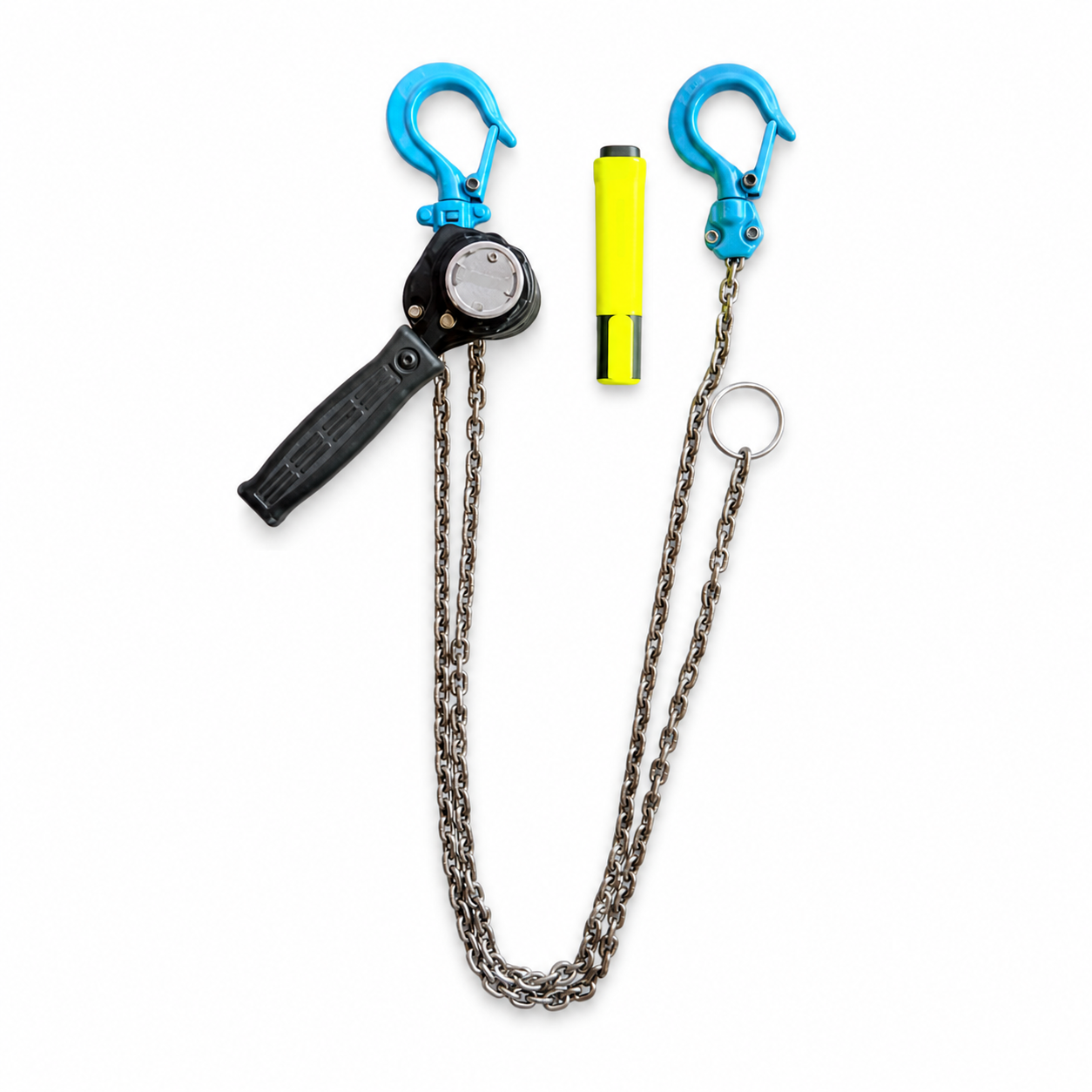

Kompaktowy wciągnik łańcuchowy mini

Wciągnik łańcuchowy CRL025 Mini jest przeznaczony do zastosowań, w których ważne są niewielkie wymiary, mała masa urządzenia i łatwe przenoszenie pomiędzy stanowiskami.

Aluminiowa obudowa oraz kompaktowa konstrukcja ułatwiają pracę w ograniczonej przestrzeni, podczas mobilnych prac serwisowych, montażowych i konserwacyjnych. Standardowo urządzenie wyposażone jest w łańcuch o długości 1,5 m oraz obrotowe haki.

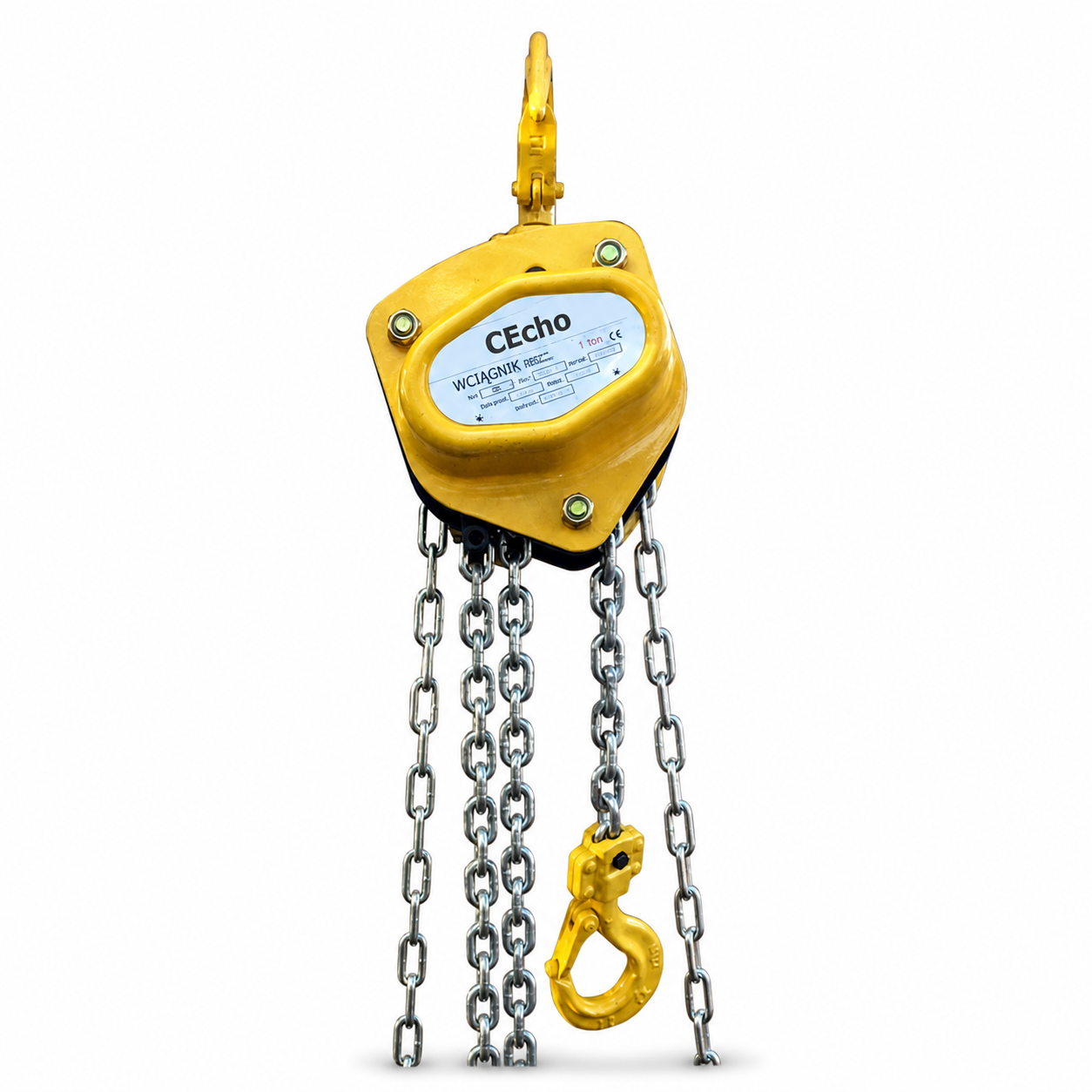

Wciągarki łańcuchowe ręczne

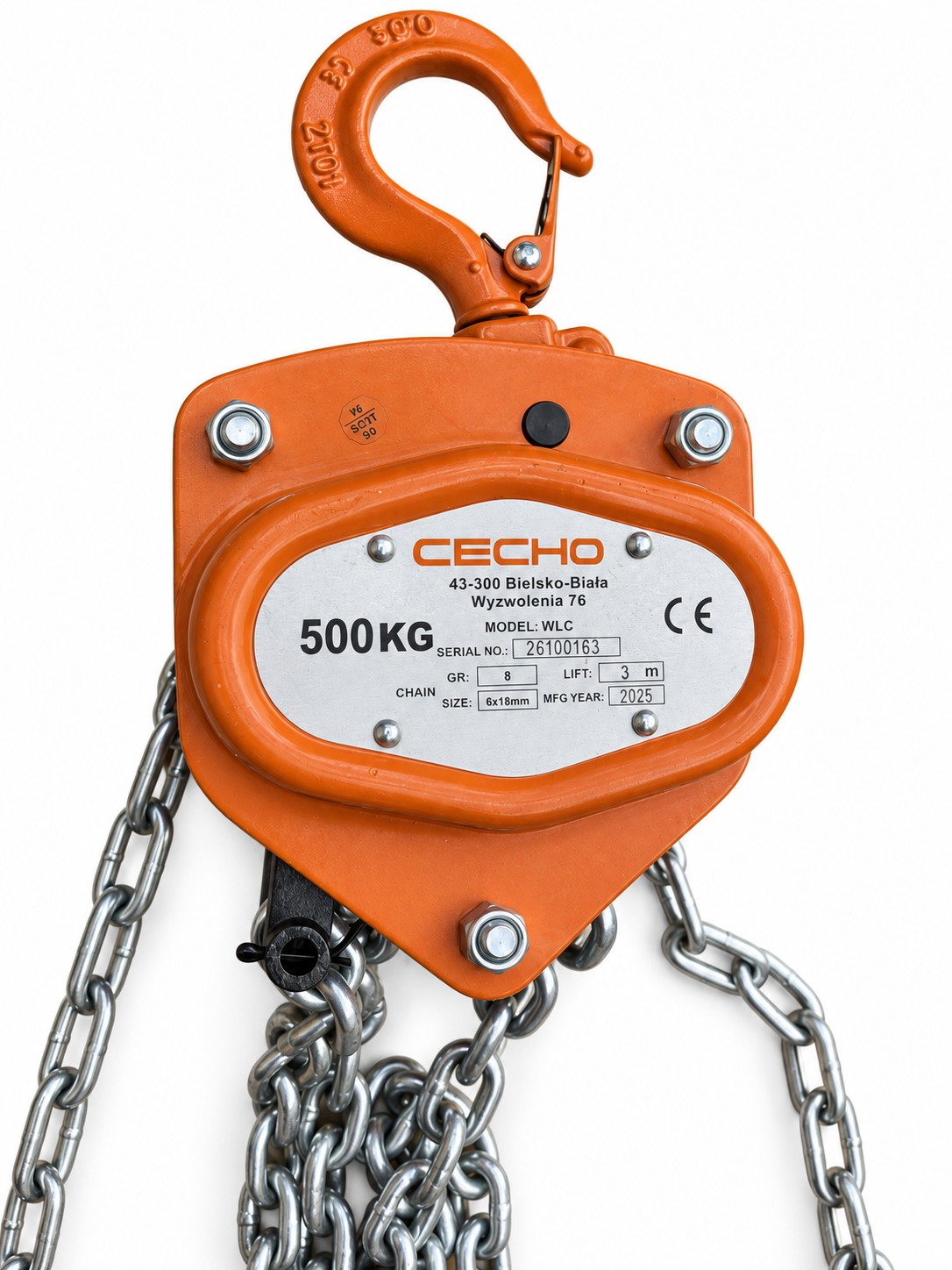

Wciągarka łańcuchowa WLC jest obsługiwana ręcznie za pomocą łańcucha manewrowego. Pozwala podnosić i opuszczać ciężkie elementy w sposób kontrolowany, bez konieczności używania napędu elektrycznego.

Ręczna wciągarka łańcuchowa dobrze sprawdza się w warsztatach, magazynach, halach produkcyjnych, na stanowiskach montażowych oraz przy okresowych pracach remontowych. Standardowa długość łańcucha modelu WLC wynosi 3 m, przy czym możliwe jest wykonanie urządzenia z inną długością roboczą.

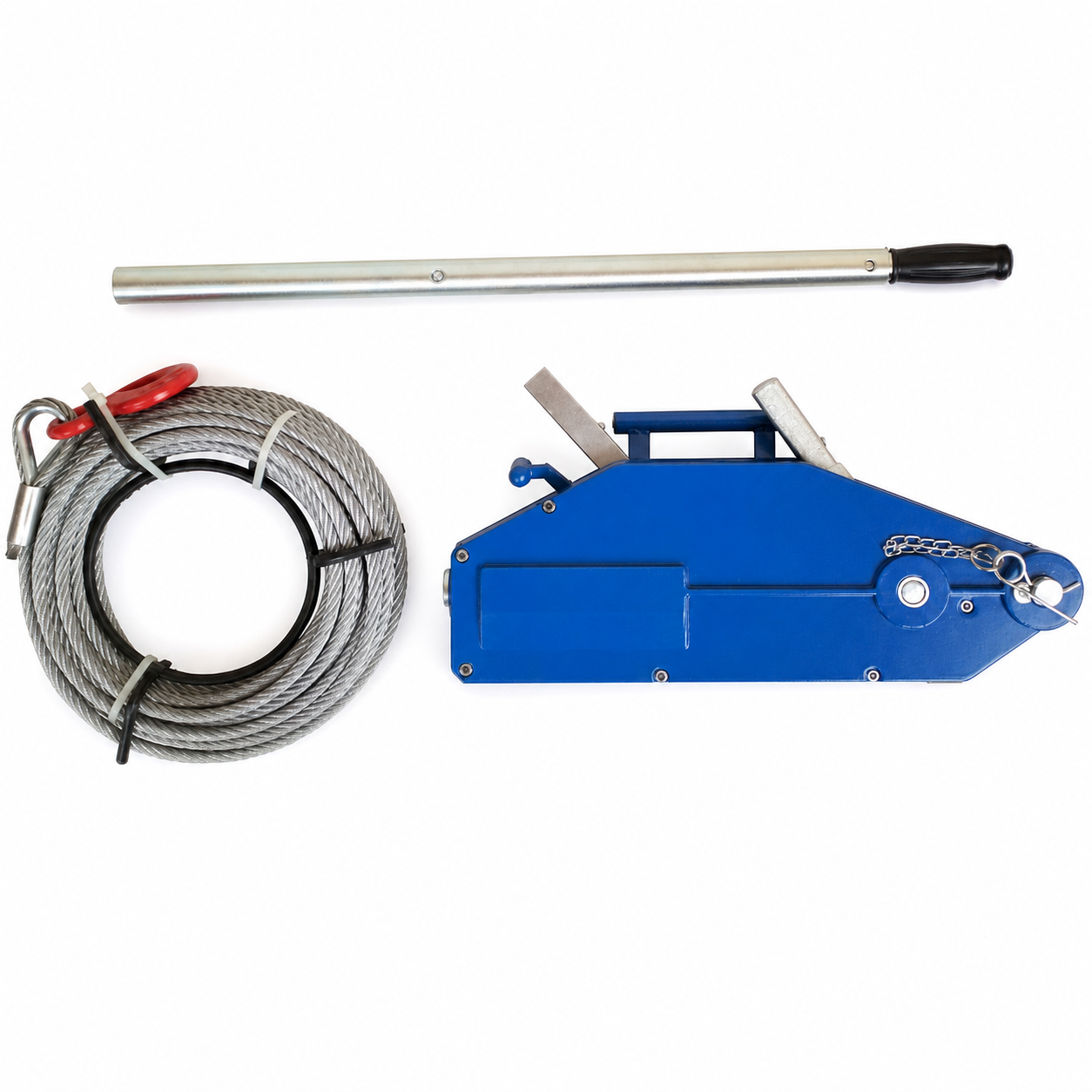

Wciągarki linowe

Wciągarka linowa CTF wykorzystuje linę stalową zakończoną hakiem z zabezpieczeniem. Może być stosowana do kontrolowanego podnoszenia, przeciągania i pozycjonowania elementów w pracach montażowych, budowlanych, warsztatowych i przemysłowych.

Standardowa długość liny wynosi 20 m. Na zamówienie możliwe jest przygotowanie urządzenia z inną długością liny, odpowiednią do miejsca montażu i wymaganej drogi przemieszczania ładunku.

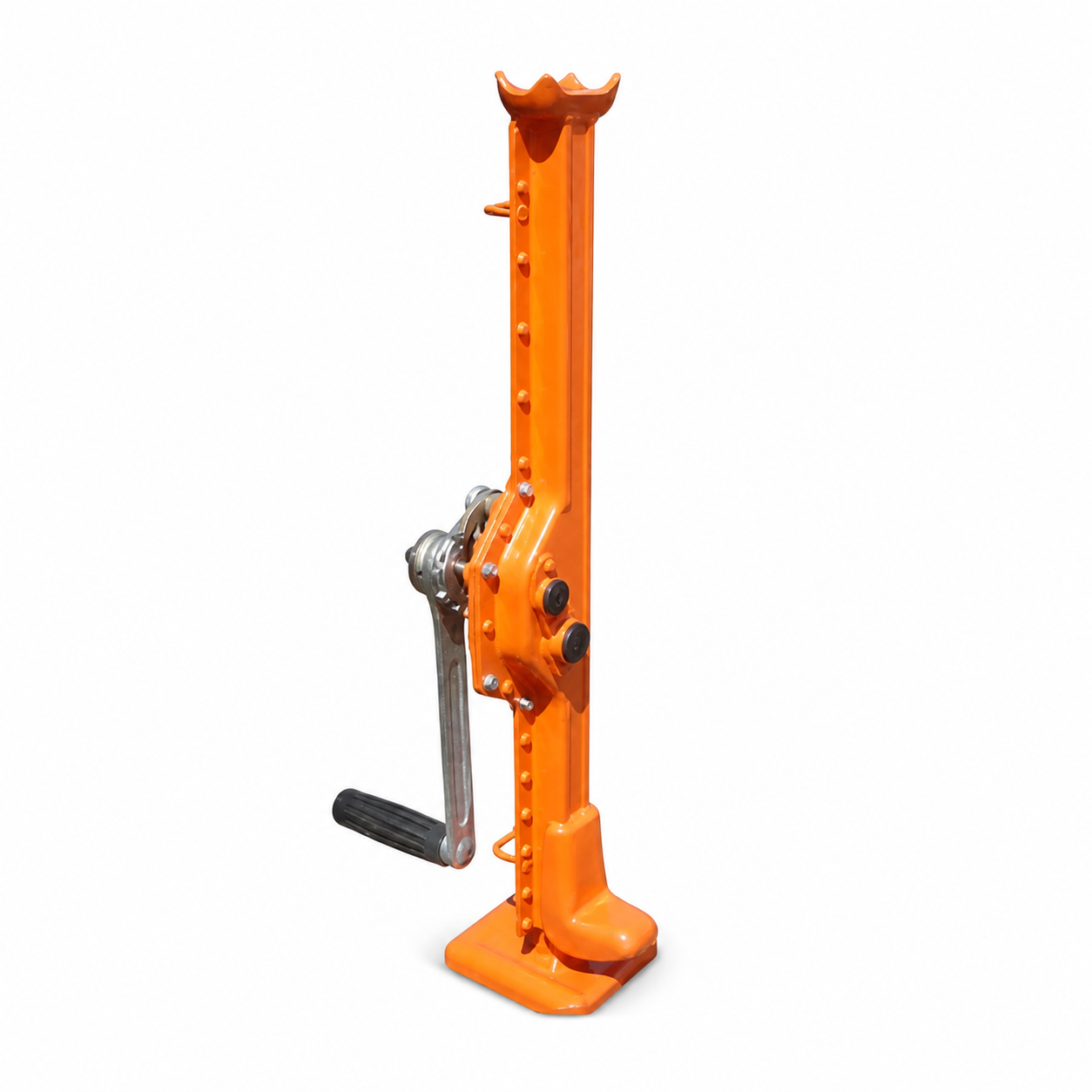

Podnośniki kolejowe i podnośniki korbowe

Podnośnik kolejowy PKC to mechaniczny podnośnik korbowy przeznaczony do unoszenia i przesuwania maszyn, pojazdów oraz ciężkich elementów konstrukcyjnych.

Podnośniki kolejowe, nazywane również podnośnikami mechanicznymi lub podnośnikami korbowymi, stosowane są w warsztatach, zakładach przemysłowych, kolejnictwie, utrzymaniu ruchu oraz podczas prac montażowych i remontowo-budowlanych.

Ich zaletą jest stabilna konstrukcja, możliwość pracy bez zasilania oraz precyzyjne, stopniowe unoszenie ładunku. Przed użyciem należy zapewnić odpowiednio wytrzymałe i równe podłoże oraz sprawdzić punkt podparcia maszyny lub pojazdu.

Wózki jezdne do wciągników

Wózek jezdny umożliwia podwieszenie wciągnika na belce dwuteowej oraz przemieszczanie podnoszonego ładunku wzdłuż toru jezdnego. Udźwig wózka musi odpowiadać udźwigowi wciągnika i całkowitemu obciążeniu działającemu na konstrukcję.

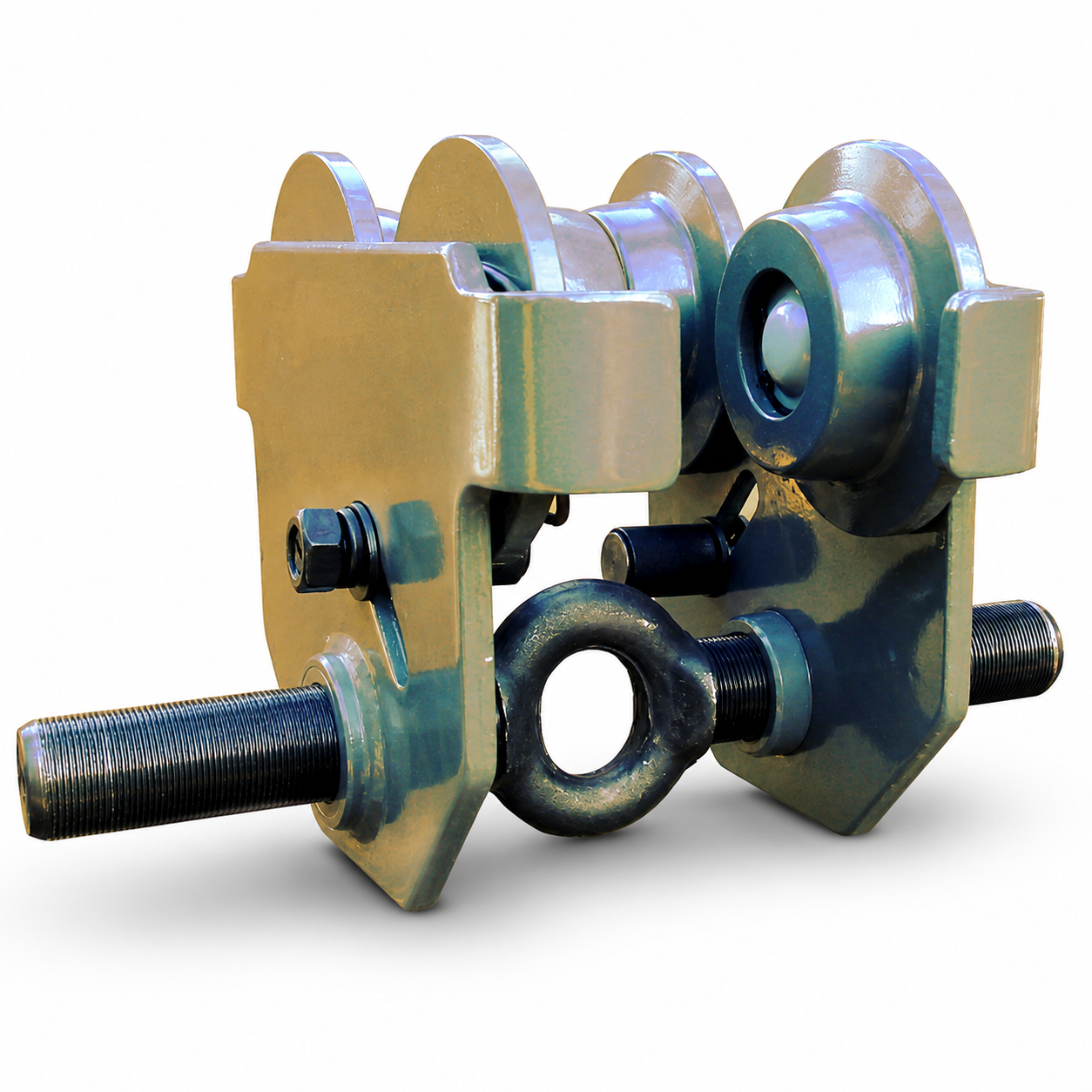

Wózki jezdne bez napędu

Wózek jezdny do wciągników WBN jest przemieszczany przez delikatne pociągnięcie podwieszonego ładunku albo urządzenia. Rozwiązanie to sprawdza się przy okazjonalnym przesuwaniu ładunków na krótszych odcinkach.

Szerokość wózka może zostać dopasowana do określonej szerokości półki kształtownika. Przed montażem trzeba również sprawdzić nośność belki, jej profil, stan techniczny oraz sposób zamocowania całego toru jezdnego.

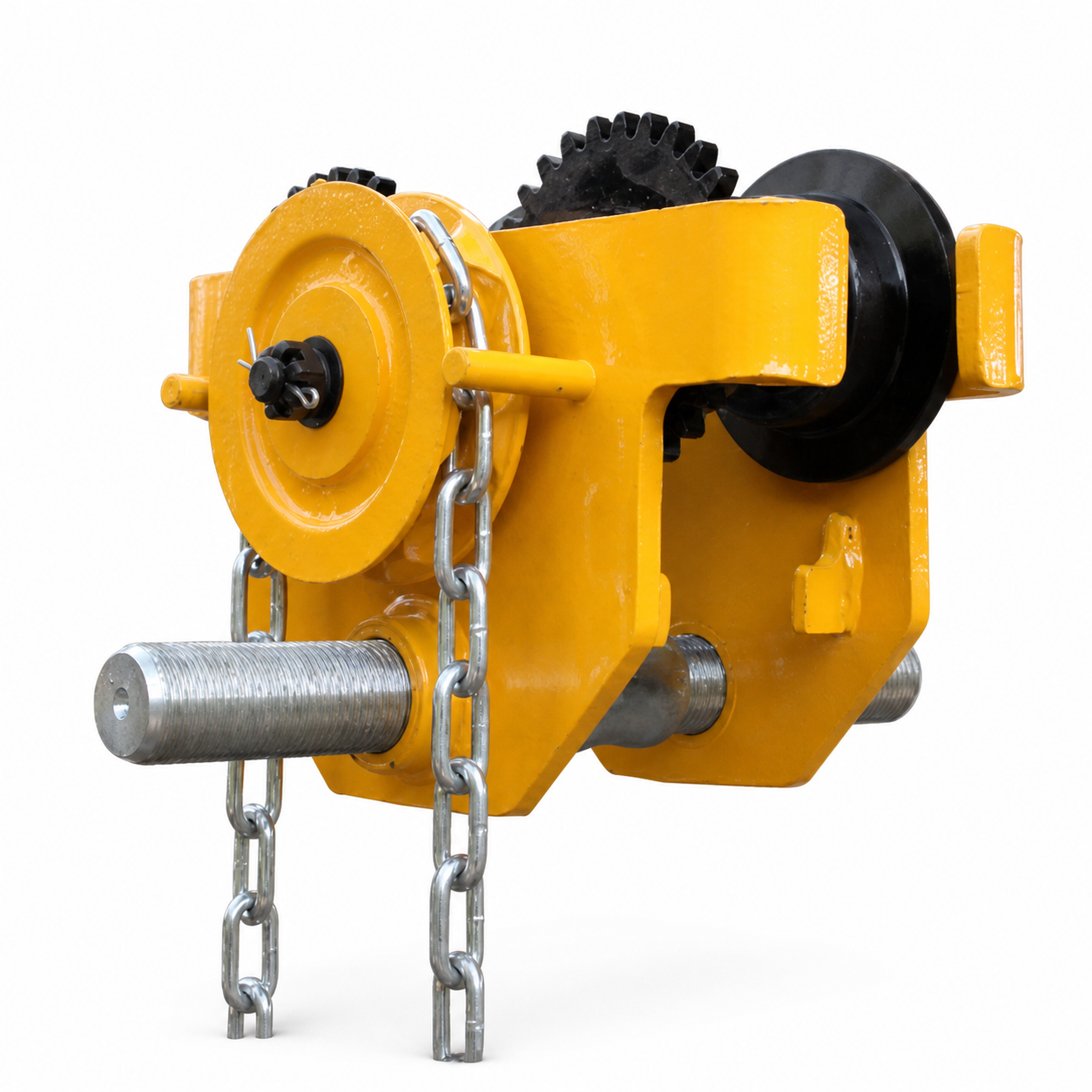

Wózki jezdne z napędem łańcuchowym

Wózek jezdny z napędem WZN poruszany jest poprzez ciągnięcie łańcucha manewrowego. Pozwala dokładniej sterować położeniem wciągnika i ładunku, szczególnie gdy bezpośrednie przesuwanie urządzenia byłoby trudne lub niewygodne.

Wózki z napędem łańcuchowym są wykorzystywane w halach produkcyjnych, warsztatach, magazynach oraz na stanowiskach, na których ładunki muszą być regularnie przemieszczane wzdłuż belki.

Jak dobrać wciągnik łańcuchowy lub podnośnik?

Prawidłowy dobór urządzenia ma bezpośredni wpływ na bezpieczeństwo operatora, ładunku i konstrukcji, do której wciągnik zostanie podwieszony. Przed zakupem należy określić nie tylko masę ładunku, ale również sposób i częstotliwość użytkowania.

Udźwig urządzenia – DOR i WLL

Podstawowym parametrem jest dopuszczalne obciążenie robocze, oznaczane jako DOR lub WLL. Wartość ta nie może być niższa niż największa masa podnoszonego ładunku wraz z osprzętem, zawiesiami, trawersą i innymi elementami znajdującymi się pomiędzy urządzeniem a ładunkiem.

Nie należy dobierać urządzenia dokładnie „na styk”, gdy występują obciążenia dynamiczne, częsta praca, trudne warunki lub możliwość zmiany masy podnoszonych elementów.

Wysokość i długość podnoszenia

Długość łańcucha albo liny musi odpowiadać różnicy wysokości pomiędzy punktem podwieszenia a najniższym i najwyższym wymaganym położeniem ładunku.

Trzeba również uwzględnić wysokość konstrukcyjną samego wciągnika, długość zawiesia oraz dostępną przestrzeń pod belką. W obiektach o małej wysokości całkowitej szczególnie ważna jest kompaktowa konstrukcja urządzenia.

Wciągnik dźwigniowy czy wciągarka łańcuchowa?

Wciągnik dźwigniowy jest wygodny podczas prac montażowych, napinania, ustawiania i krótkiego przemieszczania elementów. Operator steruje urządzeniem za pomocą ręcznej dźwigni.

Wciągarka łańcuchowa obsługiwana długim łańcuchem manewrowym lepiej sprawdza się, gdy operator musi pracować z poziomu podłoża, a urządzenie znajduje się wysoko nad stanowiskiem.

Wciągnik stacjonarny czy na wózku jezdnym?

Jeżeli ładunek ma być wyłącznie podnoszony i opuszczany w jednym miejscu, urządzenie może pracować w stałym punkcie podwieszenia. Gdy wymagane jest także przemieszczanie poziome, należy zastosować odpowiednio dobrany wózek jezdny.

Szerokość belki i nośność konstrukcji

Wózek musi być dopasowany do szerokości i kształtu półki dwuteownika. Sama belka, jej mocowania oraz cała konstrukcja wsporcza muszą mieć nośność odpowiednią do ciężaru urządzenia, osprzętu i maksymalnego ładunku.

Częstotliwość i intensywność pracy

Inne urządzenie może być odpowiednie do okazjonalnych prac serwisowych, a inne do regularnego podnoszenia ładunków w procesie produkcyjnym. Przy intensywnej pracy należy uwzględnić trwałość mechanizmu, ergonomię obsługi, szybkość podnoszenia i możliwość regularnego serwisowania.

Warunki środowiskowe

Wilgoć, pył, wysoka temperatura, środowisko korozyjne i kontakt z substancjami chemicznymi mogą wpływać na trwałość mechanizmu, łańcucha, liny, haków oraz układu hamulcowego.

Przed zastosowaniem urządzenia w nietypowych warunkach należy potwierdzić jego dopuszczalny zakres pracy z producentem lub doradcą technicznym CECHO.

Zastosowanie wciągników łańcuchowych i podnośników

podnoszenie i ustawianie maszyn przemysłowych,
montaż konstrukcji stalowych,
prace warsztatowe i remontowe,
serwis oraz utrzymanie ruchu,
podnoszenie silników, przekładni i podzespołów,
ustawianie urządzeń technologicznych,
prace budowlane i instalacyjne,
przemieszczanie ładunków po belce jezdnej,
podnoszenie pojazdów i maszyn podnośnikiem korbowym,
montaż rur, zbiorników i elementów konstrukcyjnych,
napinanie i pozycjonowanie ciężkich elementów,
prace magazynowe i przeładunkowe.

Wciągniki łańcuchowe do warsztatu

W warsztatach wciągniki łańcuchowe są używane do wyjmowania silników, podnoszenia podzespołów, pozycjonowania maszyn i obsługi elementów, których bezpieczne przemieszczanie ręczne nie jest możliwe.

Połączenie wciągnika z odpowiednio dobranym wózkiem jezdnym pozwala stworzyć proste stanowisko transportowe umożliwiające podnoszenie i przemieszczanie elementów wzdłuż belki.

Wciągniki łańcuchowe w przemyśle i utrzymaniu ruchu

Ręczne wciągniki są szczególnie przydatne podczas remontów, awarii i prac wykonywanych poza stałym stanowiskiem. Nie wymagają zasilania, mogą być łatwo przenoszone i szybko instalowane w odpowiednio przygotowanym punkcie podwieszenia.

Podnośniki korbowe do maszyn i pojazdów

Podnośnik mechaniczny korbowy umożliwia podniesienie ciężkiego elementu od poziomu podłoża. Stosowany jest między innymi przy ustawianiu maszyn, pracach kolejowych, montażu urządzeń, naprawach pojazdów oraz operacjach wymagających precyzyjnego uniesienia ładunku.

Bezpieczne użytkowanie wciągników i podnośników

Przed każdym użyciem należy sprawdzić stan urządzenia, łańcucha lub liny, haków, zabezpieczeń, mechanizmu sterującego i oznakowania. Urządzenia nie wolno używać, jeżeli występują uszkodzenia mogące wpłynąć na jego nośność lub poprawne działanie.

nie wolno przekraczać dopuszczalnego udźwigu urządzenia,
należy używać wyłącznie sprawdzonych punktów podwieszenia,
ładunek powinien znajdować się pionowo pod hakiem,
nie należy obciążać haka bocznie ani na jego końcówce,
łańcuch nie może być skręcony, związany ani zakleszczony,
nie wolno przedłużać dźwigni nieprzewidzianymi elementami,
należy unikać gwałtownych szarpnięć i obciążeń dynamicznych,
nie wolno pozostawiać podniesionego ładunku bez nadzoru,
operator nie powinien przebywać pod zawieszonym ładunkiem,
podnośnik korbowy należy ustawiać na stabilnym podłożu,
urządzenie powinno przechodzić regularne kontrole i przeglądy,
naprawy powinny być wykonywane przez kompetentny serwis.

Ładunku nie należy podnosić za pomocą łańcucha manewrowego. Obciążenie może być przenoszone wyłącznie przez przeznaczony do tego łańcuch nośny, linę, haki oraz elementy konstrukcyjne urządzenia.

Oznakowanie i dokumentacja urządzeń

Wciągniki, wciągarki, wózki jezdne i podnośniki powinny mieć czytelne oznaczenia umożliwiające identyfikację urządzenia i sprawdzenie jego podstawowych parametrów.

Oznakowanie, zależnie od rodzaju urządzenia, może obejmować:

symbol lub typ urządzenia,
dopuszczalne obciążenie robocze DOR lub WLL,
nazwę albo symbol producenta,
numer seryjny,
długość roboczą łańcucha lub liny,
znak CE, gdy jest wymagany,
inne parametry określone dla danego modelu.

Do oferowanych urządzeń dołączana jest dokumentacja właściwa dla konkretnego produktu, między innymi instrukcja użytkowania, deklaracja zgodności oraz świadectwo jakości.

Serwis wciągników, wciągarek i podnośników

Prawidłowa konserwacja urządzenia wpływa na jego trwałość, niezawodność i bezpieczeństwo pracy. CECHO prowadzi serwis wciągników łańcuchowych, wciągarek i podnośników, obejmujący kontrolę mechanizmu, łańcucha, liny, haków, zabezpieczeń i elementów sterujących.

Zapewniamy wsparcie gwarancyjne i pogwarancyjne, pomoc w doborze części zamiennych oraz ocenę możliwości dalszego użytkowania lub naprawy urządzenia. Zakres serwisu dobierany jest do typu sprzętu i stwierdzonego zużycia.

Urządzeń nośnych nie należy samodzielnie spawać, prostować ani modyfikować. Zastosowanie nieoryginalnych lub niekompatybilnych części może zmienić parametry urządzenia i stworzyć zagrożenie podczas podnoszenia.

Szkolenia z obsługi urządzeń do podnoszenia

Prowadzimy również szkolenia dotyczące doboru, codziennej kontroli i bezpiecznej obsługi wciągników, wciągarek, podnośników oraz współpracującego z nimi osprzętu.

Podczas szkoleń omawiane są między innymi zasady kontroli przed użyciem, prawidłowe podwieszanie urządzenia, ustawienie haka, dobór zawiesia, rozpoznawanie typowych uszkodzeń i kryteria wycofania sprzętu z eksploatacji.

Dlaczego warto wybrać wciągniki i podnośniki CECHO?

CECHO oferuje urządzenia do podnoszenia ładunków przeznaczone dla przemysłu, budownictwa, warsztatów, magazynów i służb utrzymania ruchu. Dostarczamy zarówno standardowe modele, jak i wykonania dopasowane do konkretnych stanowisk pracy.

Pomagamy dobrać udźwig, długość łańcucha lub liny, rodzaj wciągnika, podnośnik korbowy, wózek jezdny i pozostałe elementy układu. W razie potrzeby dobieramy również zawiesia, szakle, punkty podnoszenia, trawersy i osprzęt współpracujący.

Doradztwo techniczne, możliwość wykonania niestandardowej długości roboczej, dostęp do serwisu i części zamiennych pozwalają stworzyć rozwiązanie dopasowane do rzeczywistych potrzeb użytkownika.

Najczęściej zadawane pytania o wciągniki i podnośniki

Co to jest wciągnik łańcuchowy?

Wciągnik łańcuchowy to urządzenie służące do podnoszenia, opuszczania i pozycjonowania ładunków za pomocą łańcucha nośnego. W wersjach ręcznych mechanizm jest obsługiwany dźwignią albo łańcuchem manewrowym.

Czym różni się wciągnik od wciągarki?

Wciągnik pracuje przede wszystkim w kierunku pionowym i służy do podnoszenia oraz opuszczania. Wciągarka może być wykorzystywana również do przeciągania ładunku, zależnie od konstrukcji i sposobu montażu.

Do czego służy podnośnik kolejowy?

Podnośnik kolejowy to mechaniczny podnośnik korbowy przeznaczony do unoszenia i przesuwania maszyn, pojazdów oraz ciężkich elementów. Może być stosowany w warsztatach, przemyśle, kolejnictwie i podczas prac montażowych.

Jak dobrać udźwig wciągnika?

Należy uwzględnić masę ładunku oraz całego osprzętu znajdującego się pod hakiem. Udźwig urządzenia nie może być niższy od największego przewidywanego obciążenia.

Czy można zamówić wciągnik z dłuższym łańcuchem?

Tak. Wybrane wciągniki i wciągarki mogą zostać przygotowane z niestandardową długością łańcucha lub liny. Przy zapytaniu należy podać wymaganą wysokość albo drogę pracy urządzenia.

Jaki wózek wybrać do wciągnika?

Wózek należy dobrać do udźwigu wciągnika, całkowitego obciążenia, szerokości półki dwuteownika oraz częstotliwości przemieszczania. Dostępne są wózki bez napędu i wózki poruszane łańcuchem.

Czy ręczny wciągnik wymaga zasilania?

Nie. Ręczny wciągnik łańcuchowy jest obsługiwany siłą operatora za pomocą dźwigni lub łańcucha manewrowego, dlatego może pracować w miejscach bez dostępu do energii elektrycznej.

Czy wciągniki mogą pracować na zewnątrz?

Zależy to od konstrukcji i dopuszczalnych warunków pracy konkretnego modelu. Po pracy w wilgoci urządzenie należy oczyścić, zabezpieczyć i przechowywać zgodnie z instrukcją producenta.

Jak często kontrolować wciągnik?

Kontrolę podstawową należy wykonywać przed każdym użyciem. Poza nią urządzenie powinno przechodzić kontrole okresowe i konserwację zgodnie z instrukcją, intensywnością eksploatacji oraz warunkami pracy.

Czy CECHO prowadzi serwis wciągników?

Tak. Oferujemy serwis gwarancyjny i pogwarancyjny, kontrolę urządzeń, pomoc w doborze części oraz doradztwo dotyczące dalszej bezpiecznej eksploatacji.

Potrzebujesz pomocy w doborze wciągnika lub podnośnika?

Skontaktuj się z doradcą CECHO. Pomożemy dobrać udźwig, wysokość podnoszenia, długość łańcucha lub liny, podnośnik korbowy, wózek jezdny oraz pozostały osprzęt potrzebny do bezpiecznej pracy.
