Wózek jezdny do wciągników bez napędu WBN
Dostępność: Średnia ilość
Stan magazynowy:
- Opis produktu

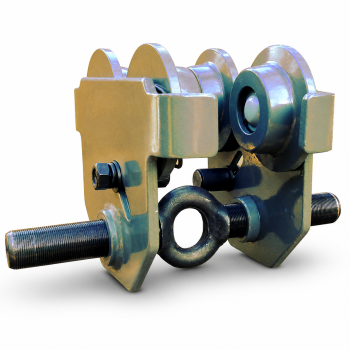

Wózek jezdny do wciągników bez napędu WBN
Wózek jezdny WBN służy do podwieszania i ręcznego przemieszczania wciągników po dwuteowniku. Regulowana konstrukcja pozwala dopasować wózek do szerokości profilu, a szeroki wybór wariantów obejmuje udźwig od 500 do 5000 kg.
Najważniejsze cechy
- udźwig od 500 do 5000 kg;
- przeznaczony do podwieszania wciągników na dwuteowniku;
- regulowana szerokość wózka do określonej szerokości kształtownika;
- warianty standardowe i poszerzone WBN-W;
- znakowanie: symbol wyrobu, znak CE, producent, DOR i numer seryjny;
- dokumenty: deklaracja zgodności, instrukcja użytkowania i świadectwo jakości 2.1.

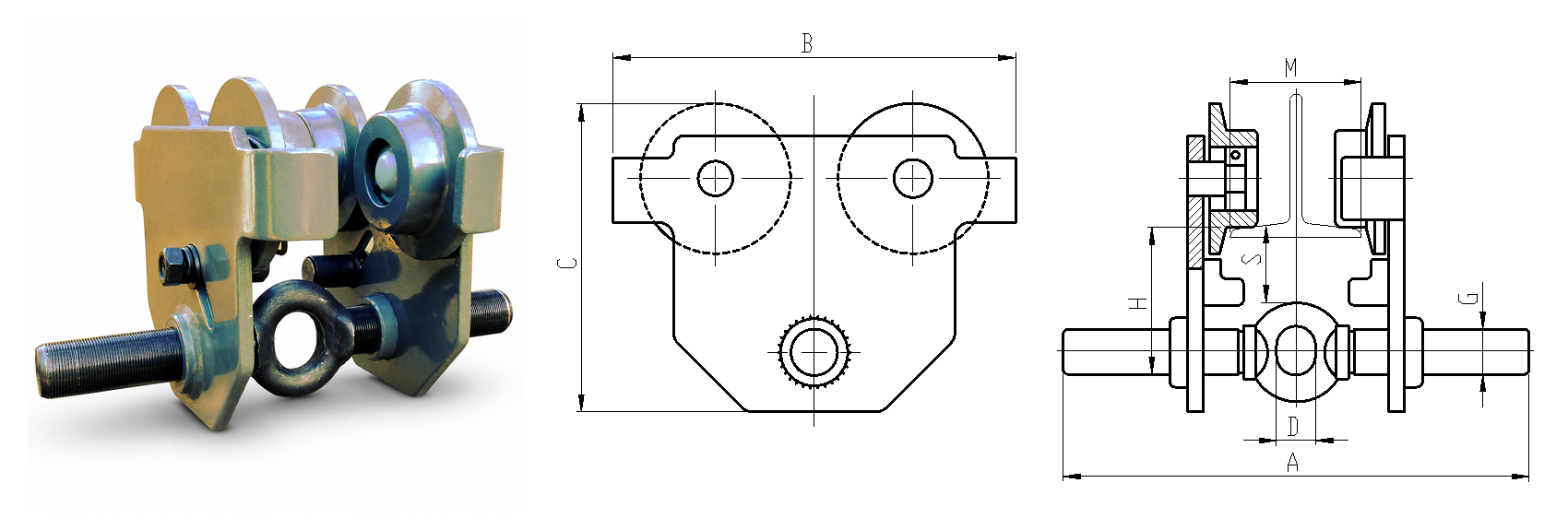

Zdjęcie i rysunek wymiarowy
Tabela parametrów technicznych
| Parametr | WBN 0,5 | WBN 1 | WBN-W 1 | WBN 2 | WBN-W 2 | WBN 3 | WBN-W 3 | WBN 5 | WBN-W 5 |
|---|---|---|---|---|---|---|---|---|---|
| Udźwig [kg] | 500 | 1 000 | 1 000 | 2 000 | 2 000 | 3 000 | 3 000 | 5 000 | 5 000 |
| Zalecana szerokość profilu M [mm] | 50-220 | 50-220 | 160-305 | 66-220 | 160-305 | 74-220 | 160-305 | 90-220 | 160-305 |
| A [mm] | 288 | 300 | 388 | 305 | 400 | 314 | 400 | 346 | 432 |
| B [mm] | 205 | 245 | 252 | 284 | 276 | 335 | 335 | 377 | 377 |
| C [mm] | 162 | 188 | 188 | 202 | 222 | 262 | 262 | 262 | 262 |
| D [mm] | 25 | 30 | 30 | 35 | 40 | 46 | 46 | 46 | 46 |
| G [mm] | 30 | 36 | 36 | 40 | 48 | 58 | 58 | 58 | 58 |
| H [mm] | 74 | 90 | 90 | 95 | 106 | 121 | 121 | 121 | 121 |
| S [mm] | 32 | 36 | 36 | 38 | 38 | 40 | 40 | 40 | 40 |
| Masa produktu [kg] | 5,0 | 9,0 | 12,5 | 14,5 | 15,5 | 23,5 | 38,5 | 36,0 | 39,6 |
Zastosowanie
Wózek WBN jest przeznaczony do współpracy z wciągnikami podwieszanymi i do ręcznego przemieszczania ładunku wzdłuż belki jezdnej w warsztatach, zakładach produkcyjnych i obiektach serwisowych.
Jak dobrać odpowiedni wariant?
Dobierz wariant według wymaganej wartości DOR oraz rzeczywistej szerokości półki profilu M. Wersje WBN-W są przeznaczone do szerszych profili. Sprawdź także wymiary zabudowy A, B, C i H oraz średnicę elementu podwieszenia D.
Ważne informacje
Przed montażem potwierdź zgodność wózka z profilem jezdnym i wciągnikiem. Nie przekraczaj dopuszczalnego obciążenia, a przed użyciem sprawdź rolki, elementy regulacyjne i punkt podwieszenia zgodnie z instrukcją użytkowania.
Dokumentacja i kontakt
Potrzebujesz pomocy w doborze wariantu WBN? Skontaktuj się z CECHO: +48 33 825 04 84, sklep@cecho.pl.
