Uchwyty do podnoszenia i chwytaki przemysłowe umożliwiają bezpieczne chwytanie, unoszenie, obracanie oraz przemieszczanie ładunków, których nie można wygodnie podłączyć do standardowego zawiesia. Odpowiednio dobrany chwytak dopasowuje się do kształtu, wymiarów i materiału elementu, zapewniając stabilne połączenie z hakiem suwnicy, żurawia, wciągnika albo trawersy.

W ofercie CECHO znajdują się między innymi uchwyty do blach, chwytaki magnetyczne, uchwyty do kręgów betonowych, rur i prefabrykatów, chwytaki do beczek, szyn, profili, ceowników, palet, zwojów drutu oraz wiele innych urządzeń przeznaczonych do specjalistycznych prac transportowych.

Każdy rodzaj ładunku wymaga innej konstrukcji chwytaka. Przy wyborze należy uwzględnić dopuszczalne obciążenie robocze, grubość lub średnicę elementu, kierunek podnoszenia, rodzaj powierzchni, twardość materiału oraz sposób położenia środka ciężkości.

Najważniejsze grupy uchwytów i chwytaków

uchwyty do pionowego podnoszenia blach,
uchwyty do poziomego transportu blach,
chwytaki magnetyczne do elementów stalowych,
uchwyty do kręgów i rur betonowych,
chwytaki do krawężników, płyt i bloczków betonowych,
uchwyty do rur, prętów i profili stalowych,
uchwyty do belek, szyn i ceowników,
chwytaki do beczek i bębnów,
uchwyty widłowe do transportu palet,
chwytaki do kręgów, cewek i zwojów drutu,
haki uniwersalne i zaczepy przemysłowe,
uchwyty wykonywane do nietypowych zastosowań.

Uchwyty do blach

Uchwyty do blach należą do najczęściej stosowanych chwytaków w zakładach obróbki metali, hurtowniach stali, spawalniach, halach produkcyjnych i magazynach. Pozwalają podnosić arkusze blachy bez konieczności wykonywania dodatkowych otworów albo montowania stałych punktów podnoszenia.

Mechanizm zaciskowy wykorzystuje siłę powstającą podczas podnoszenia ładunku. Im większe obciążenie działa w przewidzianym kierunku, tym mocniej element roboczy chwytaka dociska się do powierzchni blachy.

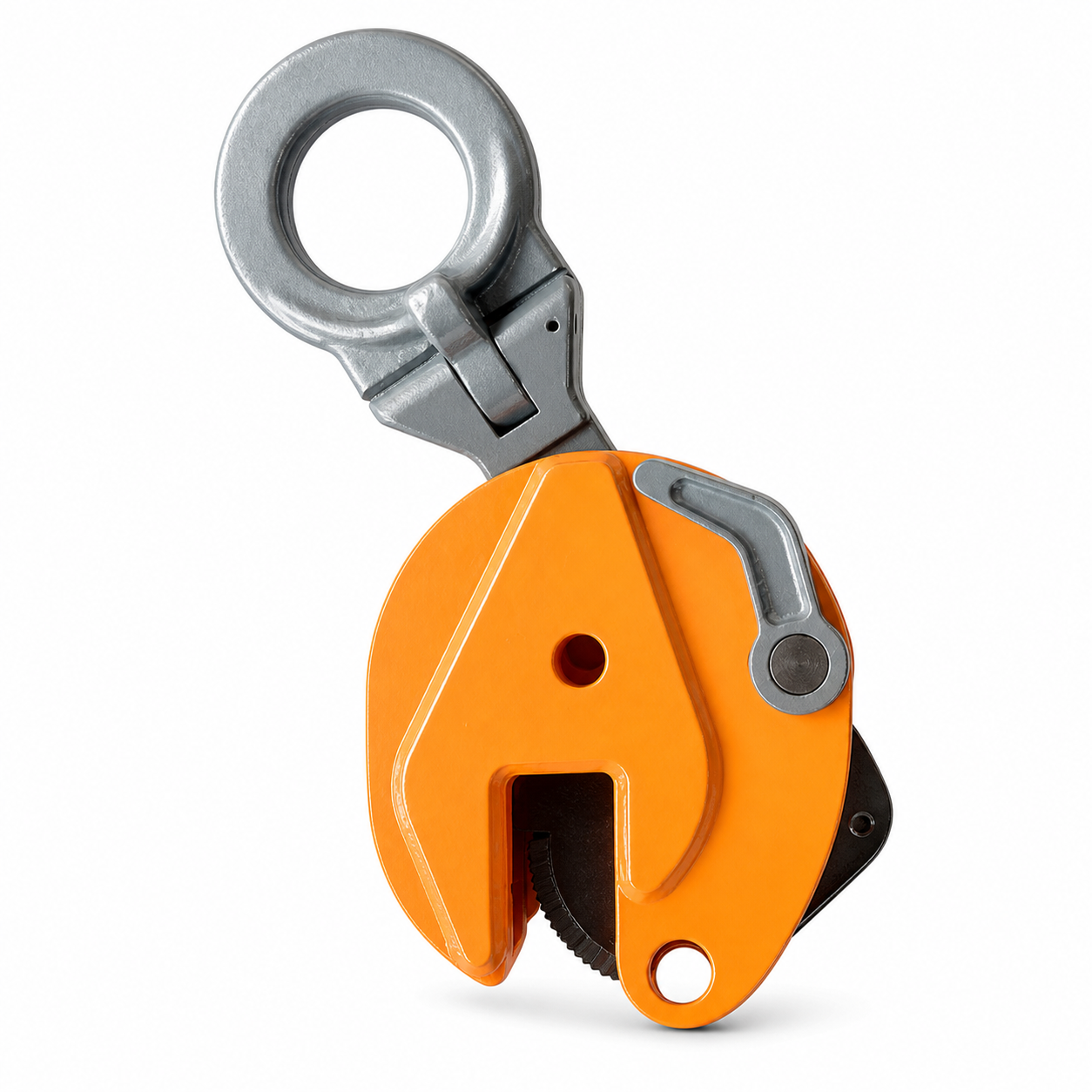

Uchwyty do pionowego podnoszenia blach

Chwytaki do blach w pionie służą do unoszenia, transportu, obracania i ustawiania pojedynczych arkuszy albo elementów stalowych. Mogą być stosowane między innymi do ustawiania blachy z pozycji poziomej do pionowej oraz odkładania jej w miejscu obróbki.

Szczęka chwytaka powinna obejmować blachę w zakresie grubości określonym przez producenta. Zbyt cienka albo zbyt gruba blacha może nie zostać prawidłowo zaciśnięta.

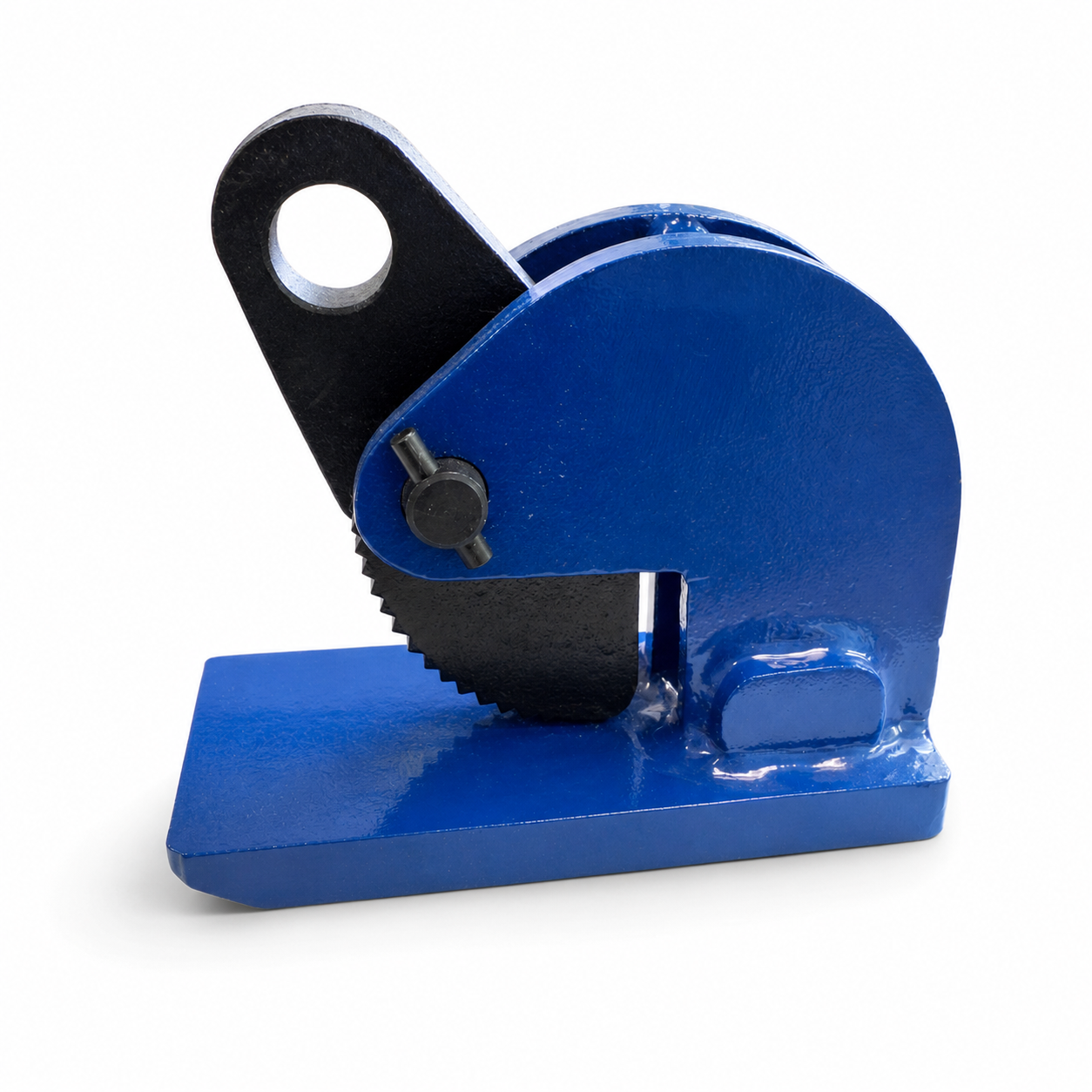

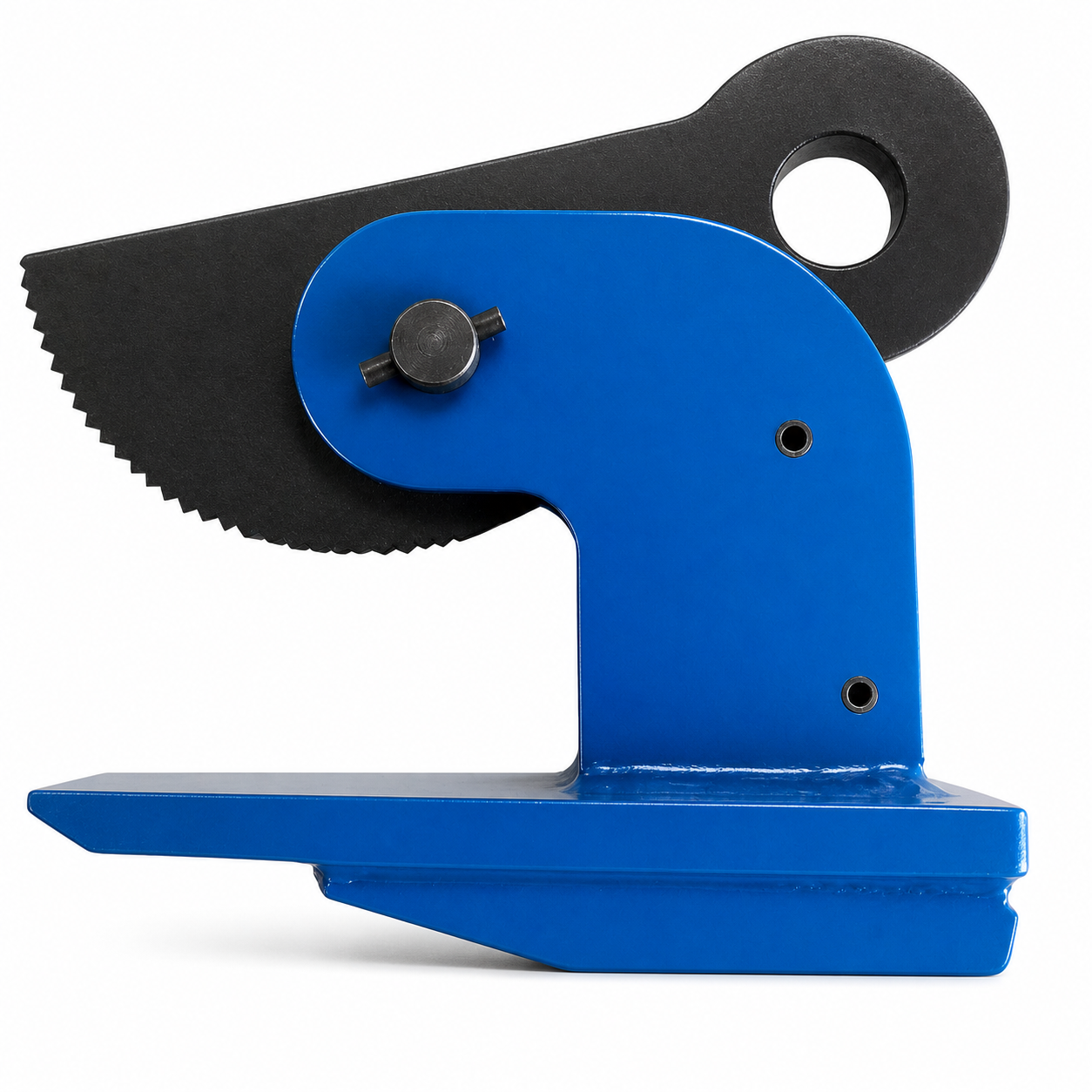

Uchwyty do poziomego transportu blach

Uchwyty do podnoszenia blach w poziomie są zazwyczaj stosowane parami albo w zestawach wielopunktowych. Umożliwiają podnoszenie dużych arkuszy, pakietów lub elementów płaskich przy zachowaniu poziomego położenia ładunku.

Liczbę chwytaków, długość zawiesia i kąty pracy należy dobrać tak, aby blacha nie wyginała się nadmiernie i nie wysunęła z uchwytów podczas transportu.

Uchwyty do blach nierdzewnych i delikatnych powierzchni

Standardowe chwytaki szczękowe mogą pozostawiać ślady na powierzchni materiału. Do blach nierdzewnych, aluminiowych, lakierowanych, polerowanych albo innych elementów, których powierzchnia nie może zostać uszkodzona, należy stosować uchwyty z odpowiednimi okładzinami albo bezinwazyjne rozwiązania przeznaczone do konkretnego materiału.

Uchwyty magnetyczne i chwytaki magnetyczne

Uchwyty magnetyczne, określane również jako chwytaki magnetyczne lub magnesy do podnoszenia, służą do transportu stalowych płyt, bloków, elementów maszyn, profili i innych materiałów ferromagnetycznych.

Ich dużą zaletą jest możliwość szybkiego podłączenia ładunku bez używania haków, szekli, zacisków i stałych punktów zaczepowych. Operator ustawia uchwyt na oczyszczonej powierzchni elementu, uruchamia mechanizm magnetyczny i po wykonaniu kontroli może rozpocząć podnoszenie.

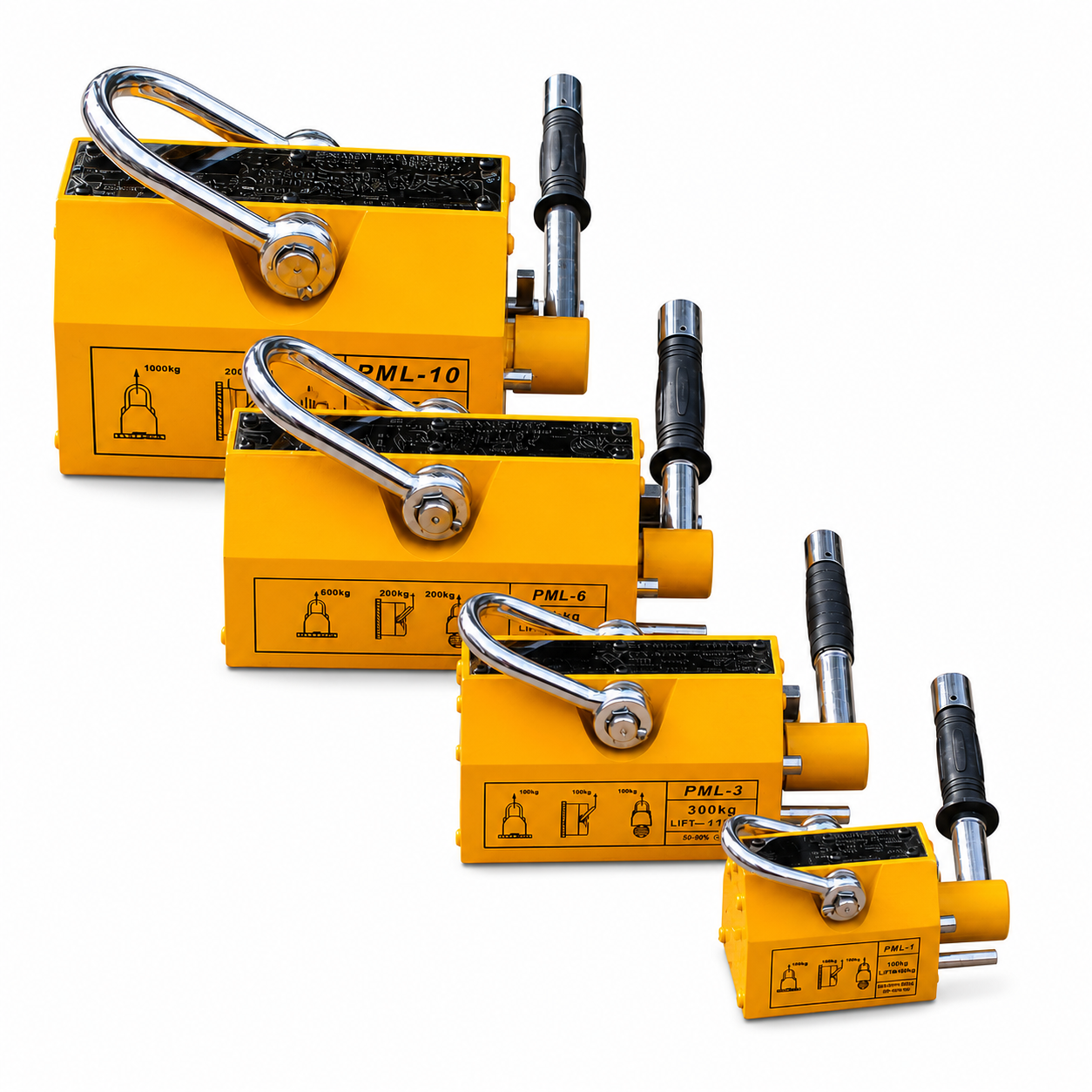

Magnetyczne uchwyty stałe

Chwytaki z magnesem trwałym nie wymagają ciągłego zasilania elektrycznego. Pole magnetyczne jest włączane i wyłączane za pomocą ręcznej dźwigni, która powinna mieć zabezpieczenie ograniczające możliwość przypadkowego rozłączenia podczas pracy.

Od czego zależy udźwig uchwytu magnetycznego?

Rzeczywista siła chwytania magnesu zależy nie tylko od nominalnego udźwigu urządzenia. Wpływ mają także:

gatunek i właściwości magnetyczne stali,
grubość podnoszonego elementu,
wielkość powierzchni styku,
szczelina powietrzna pomiędzy magnesem a ładunkiem,
rdza, farba, zgorzelina i zabrudzenia powierzchni,
płaskość lub promień podnoszonego elementu,
temperatura materiału,
położenie środka ciężkości.

Uchwyt magnetyczny osiąga najwyższe parametry na czystej, płaskiej i odpowiednio grubej powierzchni ze stali ferromagnetycznej. Nie można zakładać, że nominalny udźwig będzie zachowany na cienkiej, zakrzywionej, skorodowanej albo pomalowanej blasze.

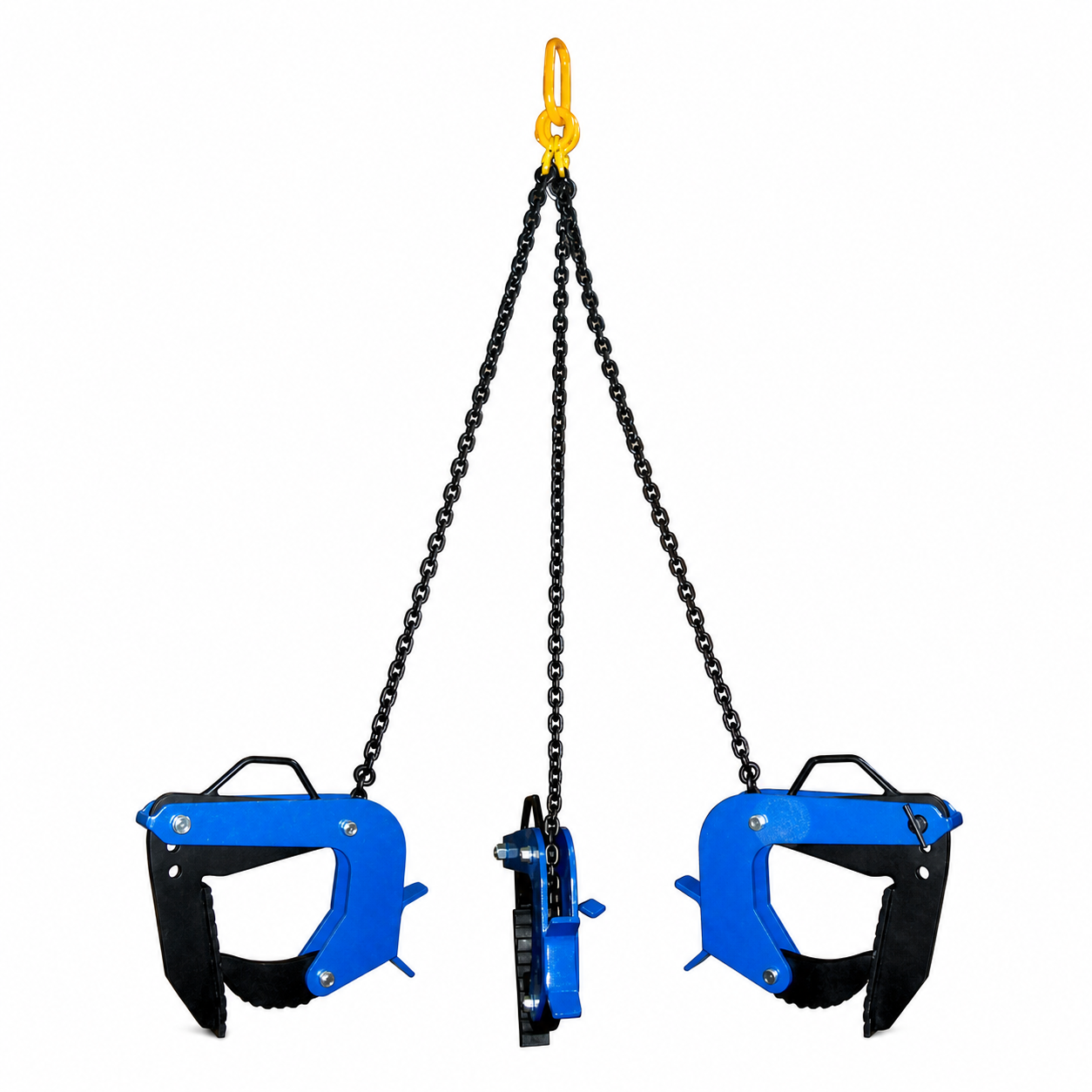

Uchwyty do kręgów betonowych i prefabrykatów

Uchwyty do kręgów betonowych są przeznaczone do podnoszenia, transportu i ustawiania kręgów studziennych, rur betonowych oraz innych prefabrykatów o kształcie cylindrycznym.

Chwytaki zakładane są na krawędź prefabrykatu, a podczas napinania zawiesia ich szczęki dociskają się do ścian elementu. Konstrukcja uchwytu musi być dopasowana do grubości ścianki, średnicy, masy oraz kształtu krawędzi kręgu.

W kategorii dostępne są między innymi uchwyty do kręgów betonowych typu UB, UBX i UBK-X oraz chwytaki do rur betonowych. Oferta obejmuje również uchwyty szczękowe do podnoszenia krawężników i bloczków betonowych. :contentReference[oaicite:1]{index=1}

Uchwyty do rur betonowych

Chwytaki do rur betonowych umożliwiają podnoszenie i układanie elementów kanalizacyjnych oraz prefabrykatów rurowych. Mogą być stosowane pojedynczo albo w zestawach, zależnie od konstrukcji produktu i masy rury.

Należy sprawdzić, czy szczęka prawidłowo obejmuje ściankę rury oraz czy powierzchnia prefabrykatu nie jest ukruszona, zabrudzona albo uszkodzona w miejscu chwytania.

Uchwyty do krawężników i bloczków

Uchwyty szczękowe do krawężników, płyt i bloczków betonowych ułatwiają ręczne lub mechaniczne przenoszenie ciężkich prefabrykatów na placach budowy, w zakładach produkcyjnych i podczas wykonywania nawierzchni.

Pozostałe uchwyty i chwytaki przemysłowe

Uchwyty do rur i prętów

Uchwyty do rur, prętów i elementów walcowych pozwalają podnosić ładunki, które mogą wysuwać się ze standardowych zawiesi. Kształt szczęk powinien odpowiadać średnicy i powierzchni transportowanego elementu.

Uchwyty do beczek i bębnów

Chwytaki do beczek umożliwiają transport beczek stalowych w pozycji pionowej albo poziomej. W zależności od konstrukcji mogą obejmować obrzeże beczki, jej korpus albo współpracować z odpowiednio wykonanym rantem.

W ofercie znajdują się uchwyty do podnoszenia beczek w pionie, w poziomie oraz zaczepy bębnowe przeznaczone do określonych typów opakowań. :contentReference[oaicite:2]{index=2}

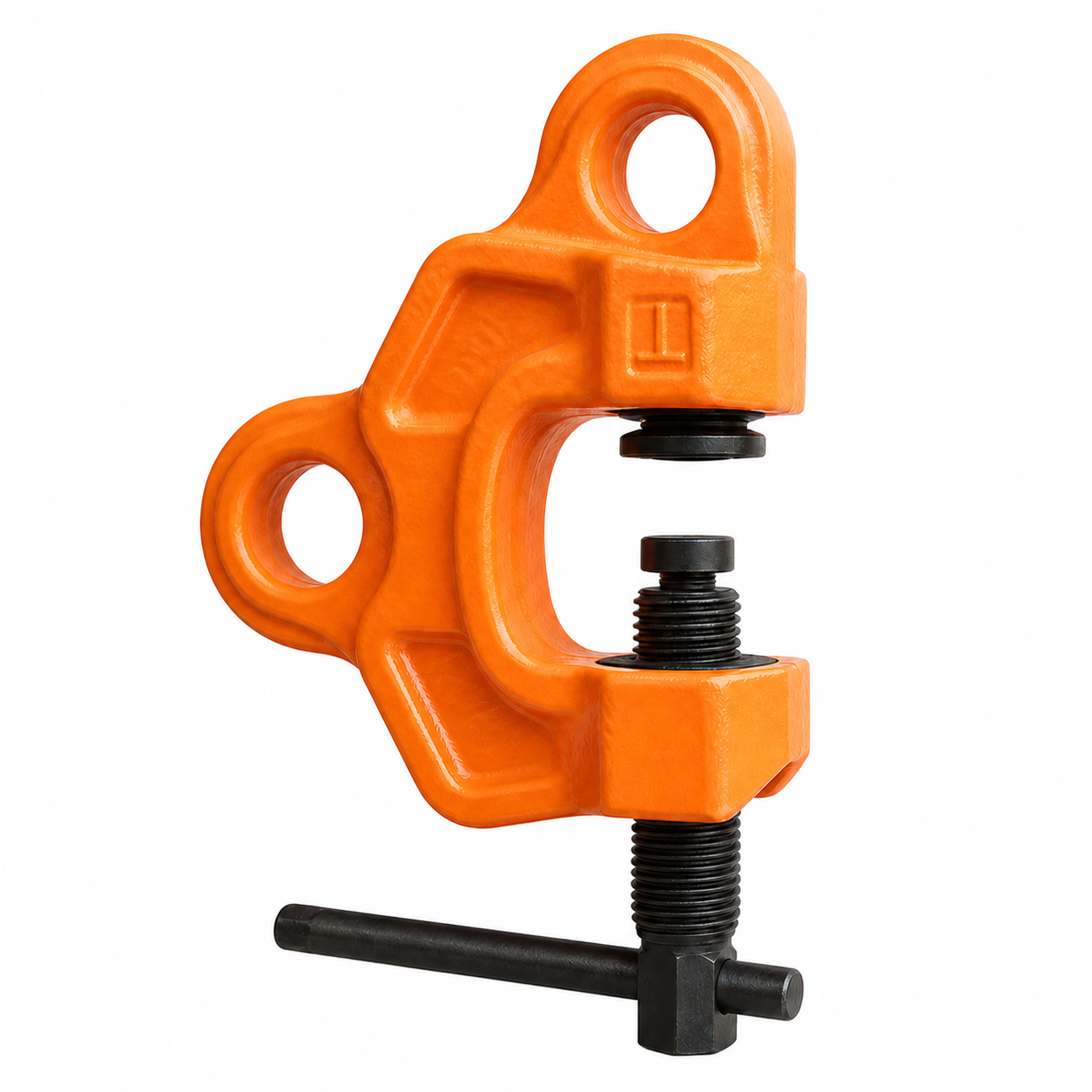

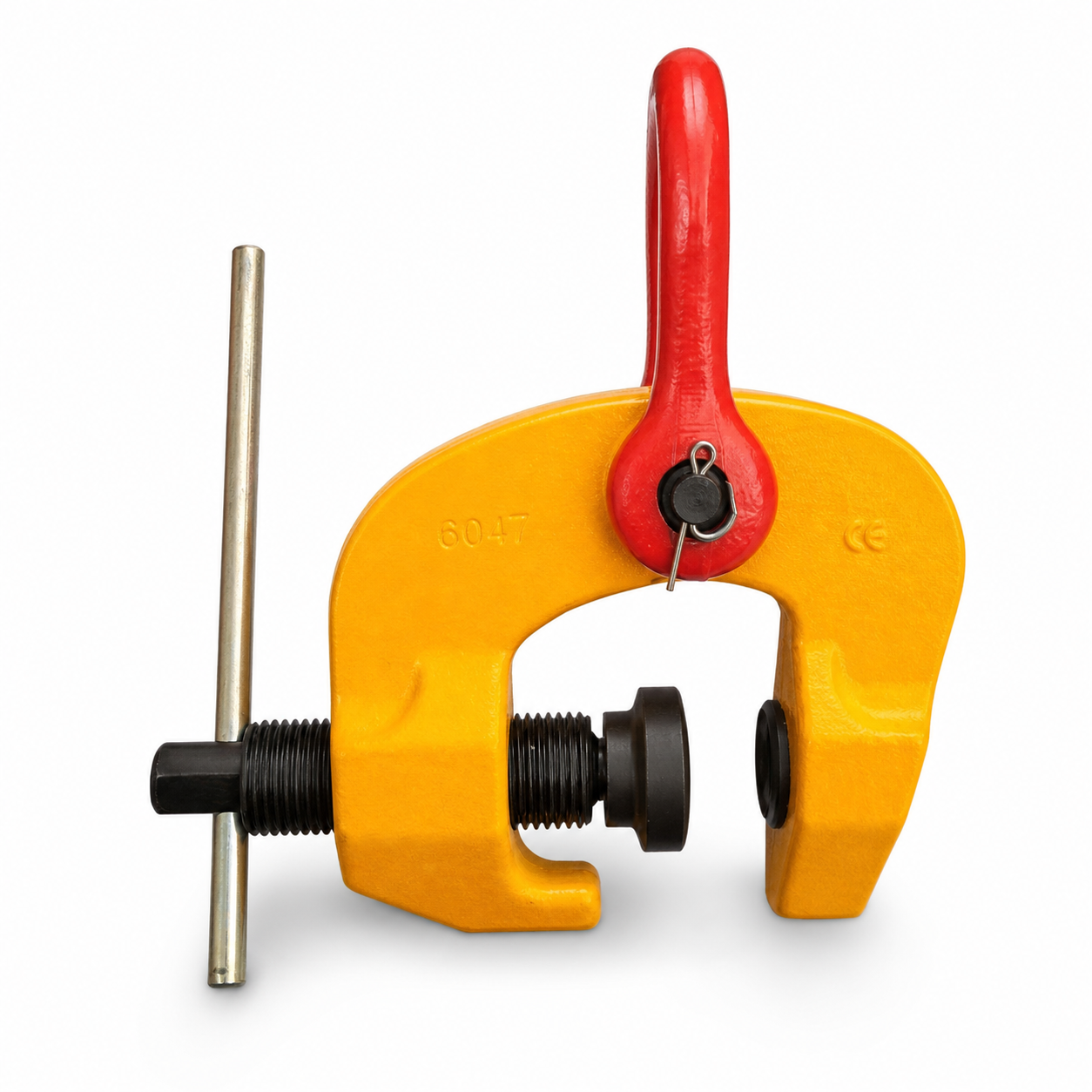

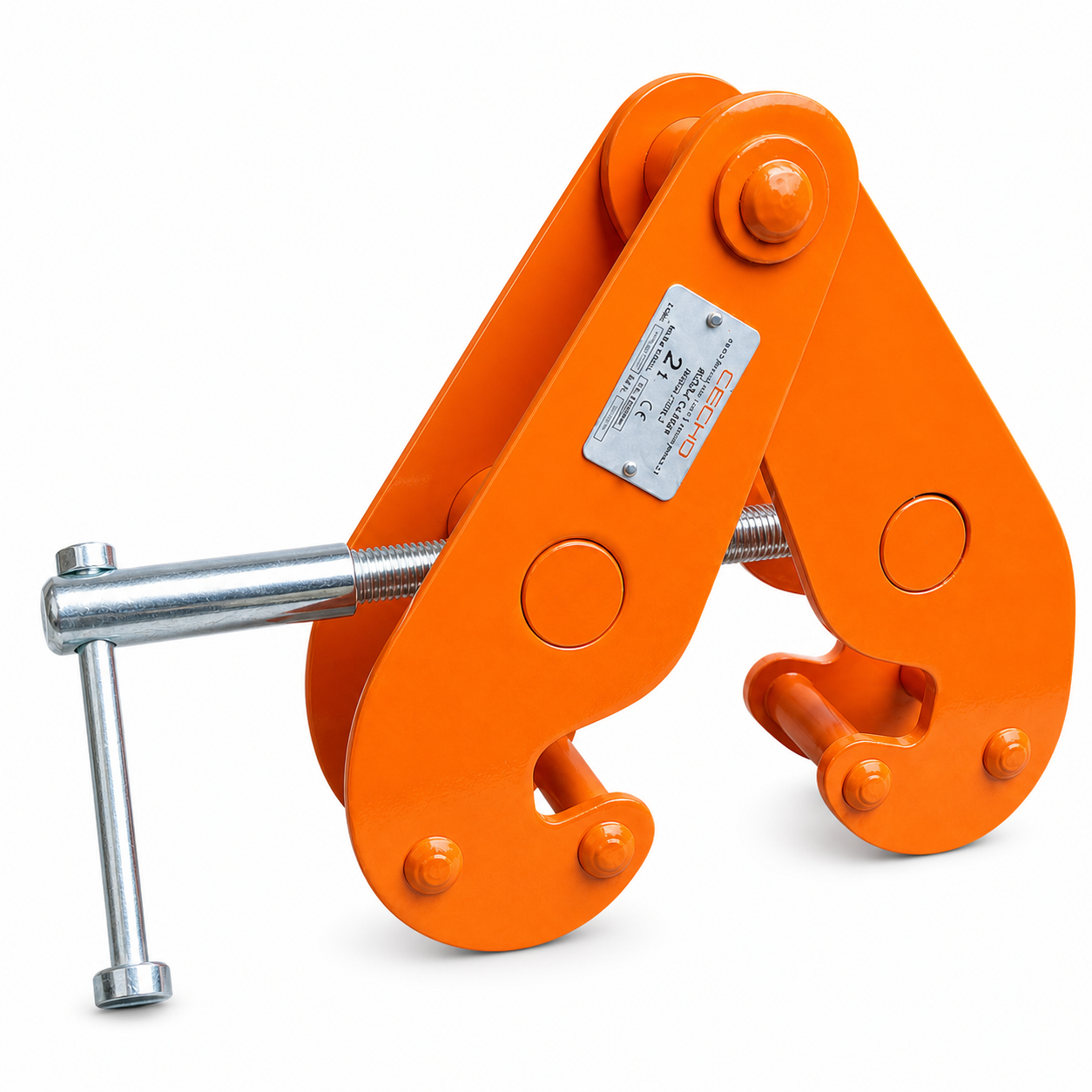

Uchwyty do szyn i profili

Uchwyty do szyn, belek i ceowników pozwalają podnosić elementy konstrukcyjne o określonym kształcie przekroju. Szczęki powinny stabilnie obejmować stopkę, półkę albo inną część profilu wskazaną w instrukcji produktu.

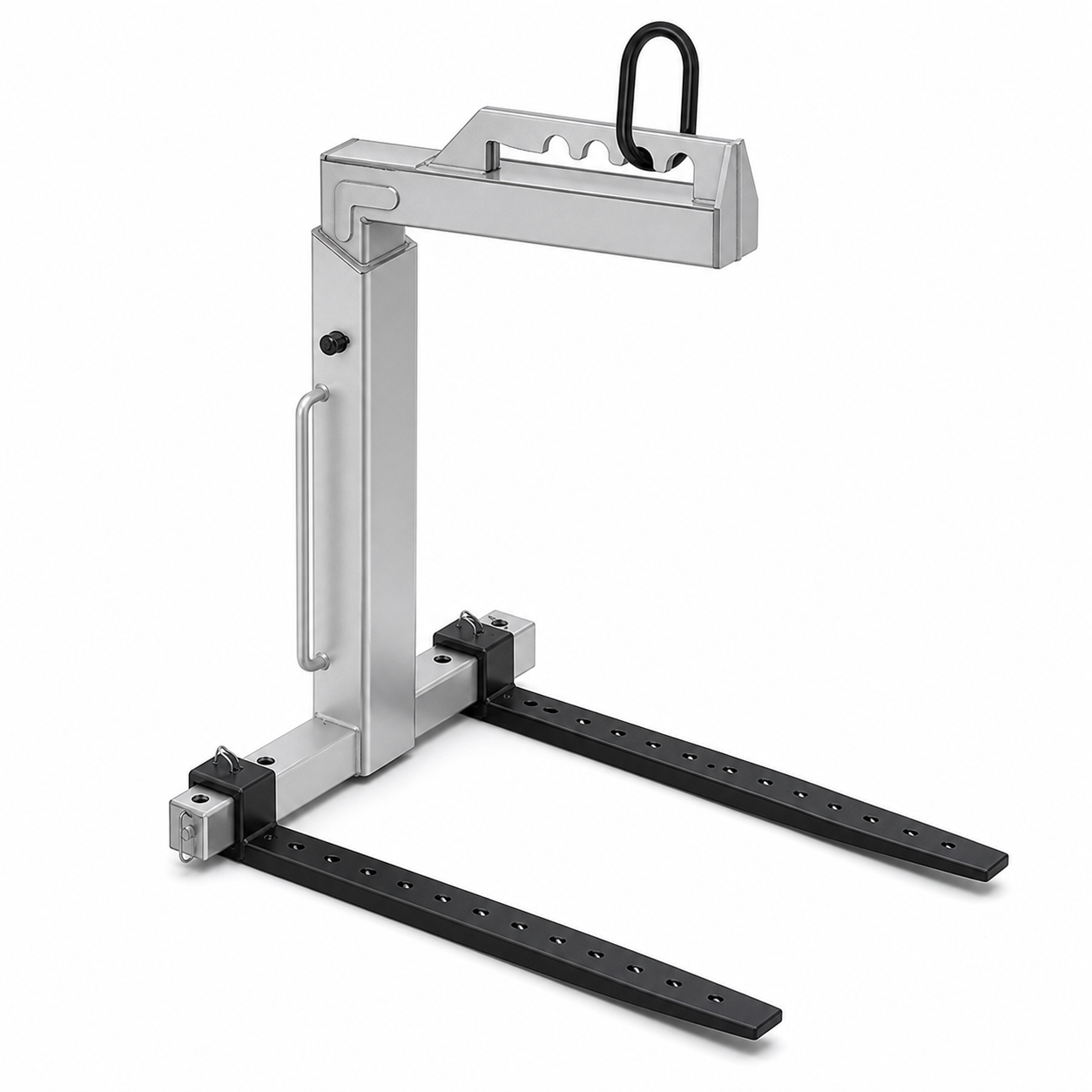

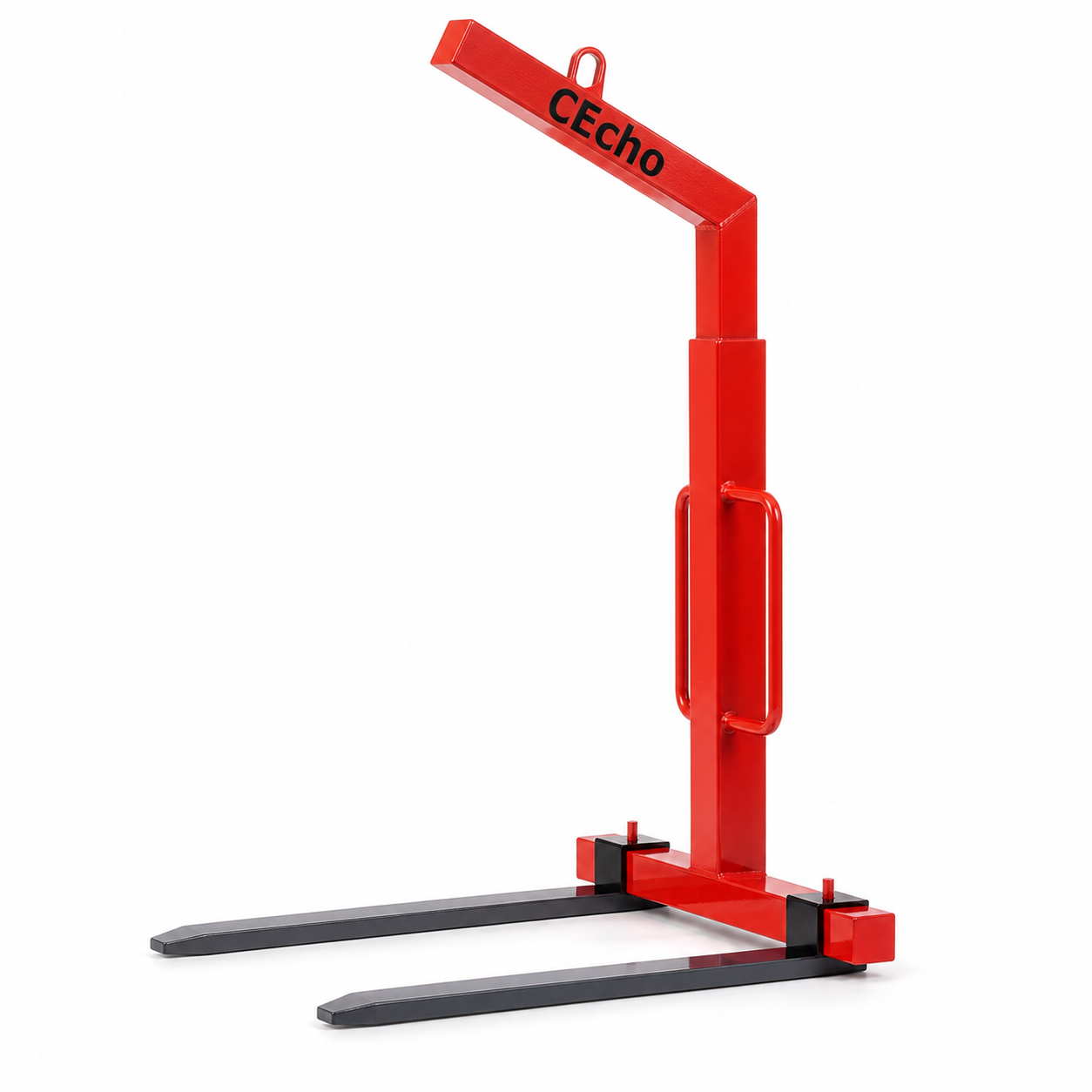

Uchwyty do palet

Uchwyty widłowe do palet są podwieszanymi urządzeniami umożliwiającymi transport palet za pomocą suwnicy lub żurawia. Dostępne są konstrukcje z ręcznym albo automatycznym wyważaniem środka ciężkości.

Przed podniesieniem należy upewnić się, że paleta jest w dobrym stanie, ładunek został zabezpieczony przed zsunięciem, a widły są prawidłowo wsunięte i ustawione.

Uchwyty do kręgów i zwojów drutu

Chwytaki do kręgów drutu, cewek i elementów zwijanych są dopasowywane do średnicy wewnętrznej, szerokości oraz masy ładunku. Mogą podnosić krąg od wewnątrz albo obejmować go w sposób przewidziany przez konstrukcję urządzenia.

Jak dobrać uchwyt lub chwytak do podnoszenia?

Prawidłowy dobór chwytaka wymaga analizy całej operacji. Sam udźwig urządzenia nie wystarczy do potwierdzenia, że będzie ono właściwe do konkretnego ładunku.

Dopuszczalne obciążenie robocze DOR lub WLL

Podstawowym parametrem uchwytu jest dopuszczalne obciążenie robocze DOR, oznaczane również jako WLL. Nie może ono być mniejsze niż rzeczywista masa podnoszonego elementu.

Jeżeli stosowanych jest kilka uchwytów, należy uwzględnić kąt pracy zawiesia, możliwość nierównomiernego obciążenia oraz sposób rozmieszczenia chwytaków względem środka ciężkości.

Zakres chwytania

Każdy chwytak ma określony zakres grubości, średnicy albo szerokości ładunku. Element powinien znajdować się wewnątrz tego zakresu, aby szczęka mogła prawidłowo się zamknąć i wytworzyć wymaganą siłę zacisku.

Położenie ładunku

Należy ustalić, czy element będzie podnoszony pionowo, poziomo, obracany albo przechylany. Nie każdy uchwyt może pracować w każdym kierunku.

Powierzchnia i twardość materiału

Chwytaki cierne i szczękowe wymagają powierzchni umożliwiającej prawidłowe zaciskanie. Twardość, powłoka, rdza, olej, wilgoć oraz zabrudzenia mogą wpływać na skuteczność chwytu.

Środek ciężkości

Uchwyt albo zestaw chwytaków należy rozmieścić tak, aby środek ciężkości znalazł się pod punktem zawieszenia. Ładunek powinien unosić się stabilnie, bez gwałtownego przechylenia.

Rodzaj zawiesia

Ogniwa uchwytów muszą prawidłowo współpracować z hakiem, szeklą lub zawiesiem. Kąt pomiędzy cięgnami nie może przekraczać wartości dopuszczonych dla konkretnego chwytaka.

Bezpieczne użytkowanie uchwytów i chwytaków

Przed każdym podniesieniem należy skontrolować stan chwytaka, szczęk, mechanizmu blokującego, sworzni, sprężyn, ogniw oraz oznakowania. Element roboczy musi poruszać się swobodnie i zamykać w sposób przewidziany przez producenta.

nie wolno przekraczać dopuszczalnego udźwigu chwytaka,
ładunek musi mieścić się w dopuszczalnym zakresie chwytania,
szczęki należy zakładać wyłącznie w przewidzianym miejscu,
powierzchnię styku trzeba oczyścić z oleju, brudu i luźnej rdzy,
mechanizm zabezpieczający musi być prawidłowo zamknięty,
nie wolno używać chwytaka z pękniętą lub zużytą szczęką,
należy unikać szarpnięć i gwałtownych obciążeń dynamicznych,
operator nie może przebywać pod zawieszonym ładunkiem,
nie należy podnosić kilku elementów, jeżeli chwytak nie jest do tego przeznaczony,
przed pełnym podniesieniem należy wykonać próbę niewielkiego uniesienia,
uszkodzonych elementów nie wolno samodzielnie spawać ani modyfikować,
chwytaki powinny przechodzić regularne kontrole i przeglądy.

Chwytaki, magnesy, uchwyty do blach, trawersy, widły i inne niezamocowane na stałe urządzenia chwytające są objęte zakresem normy EN 13155 dotyczącej bezpieczeństwa wymiennych urządzeń chwytających ładunek. Norma obejmuje między innymi uchwyty do blach, magnesy, chwytaki, widły i systemy do prefabrykatów betonowych. :contentReference[oaicite:3]{index=3}

Przeglądy i serwis uchwytów do podnoszenia

CECHO prowadzi przeglądy i badania szczegółowe uchwytów, chwytaków oraz pozostałego osprzętu do podnoszenia. Kontrola może obejmować ocenę szczęk, sworzni, mechanizmów zamykających, sprężyn, elementów nośnych, oznakowania i stopnia zużycia.

W chwytakach do blach szczególną uwagę zwraca się na zużycie zębów szczęki i elementu dociskowego. W uchwytach magnetycznych sprawdza się między innymi stan powierzchni roboczej, dźwigni i zabezpieczenia mechanizmu.

Szkolenia z użytkowania chwytaków

Prowadzimy szkolenia dotyczące prawidłowego doboru, kontroli i bezpiecznej eksploatacji uchwytów do blach, chwytaków magnetycznych, uchwytów do prefabrykatów oraz pozostałych urządzeń chwytających.

Omawiamy między innymi dobór zakresu chwytania, wpływ kąta zawiesia, ocenę powierzchni ładunku, działanie blokad, wykonywanie próby podnoszenia oraz kryteria wycofania sprzętu.

Dlaczego warto wybrać uchwyty i chwytaki CECHO?

CECHO oferuje szeroki wybór profesjonalnych uchwytów do podnoszenia ładunków. W kategorii dostępnych jest blisko sto produktów przeznaczonych do blach, rur, prefabrykatów betonowych, beczek, palet, profili, szyn i innych elementów przemysłowych. :contentReference[oaicite:4]{index=4}

Pomagamy dobrać udźwig, zakres chwytania, liczbę uchwytów, sposób podwieszenia oraz rodzaj urządzenia odpowiadający rzeczywistym warunkom pracy.

W przypadku nietypowego ładunku możemy przygotować rozwiązanie indywidualne, uwzględniające jego masę, wymiary, materiał, środek ciężkości i sposób transportu.

Najczęściej zadawane pytania o uchwyty i chwytaki

Jak dobrać uchwyt do blachy?

Należy znać masę, grubość, wymiary, twardość materiału oraz planowany kierunek podnoszenia. Następnie dobiera się chwytak o odpowiednim udźwigu i zakresie szczęki.

Czy jeden uchwyt wystarczy do podnoszenia blachy?

Zależy to od wymiarów, sztywności i środka ciężkości blachy oraz konstrukcji uchwytu. Duże arkusze podnoszone poziomo zwykle wymagają użycia co najmniej dwóch chwytaków.

Czy uchwytem do blach można podnosić kilka arkuszy?

Tylko wtedy, gdy konkretny chwytak jest wyraźnie przeznaczony do transportu pakietów blach. Standardowe uchwyty są zazwyczaj przeznaczone do pojedynczego elementu.

Do czego służy uchwyt magnetyczny?

Uchwyt magnetyczny służy do podnoszenia elementów wykonanych z materiałów ferromagnetycznych, przede wszystkim ze stali. Może być używany do płyt, bloków, części maszyn i wybranych elementów walcowych.

Czy magnes zachowuje pełny udźwig na pomalowanej blasze?

Nie zawsze. Farba, rdza, zgorzelina i nierówności tworzą szczelinę pomiędzy magnesem a stalą, która może istotnie zmniejszyć siłę chwytania.

Jak dobrać uchwyt do kręgu betonowego?

Należy podać masę kręgu, jego średnicę, grubość ścianki i kształt krawędzi. Trzeba również określić, czy krąg będzie podnoszony pojedynczo oraz w jakim położeniu.

Czy uchwyty do kręgów stosuje się w zestawach?

Wiele systemów wykorzystuje kilka uchwytów połączonych zawiesiem wielocięgnowym. Liczba elementów i ich rozmieszczenie zależą od konstrukcji chwytaka oraz masy prefabrykatu.

Kiedy chwytak należy wycofać z użytkowania?

Chwytak trzeba wycofać po wykryciu pęknięć, deformacji, nadmiernego zużycia szczęk, uszkodzenia blokady, sworzni, sprężyn albo braku czytelnego oznakowania.

Jak często kontrolować uchwyty do podnoszenia?

Kontrolę wzrokową należy wykonywać przed każdym użyciem. Dodatkowo urządzenia powinny przechodzić okresowe badania szczegółowe zgodnie z instrukcją, intensywnością i warunkami pracy.

Czy CECHO dobiera uchwyty do nietypowych ładunków?

Tak. Pomagamy dobrać standardowe uchwyty oraz przygotowujemy rozwiązania dopasowane do niestandardowych wymiarów, kształtów i sposobów podnoszenia.

Potrzebujesz pomocy w doborze uchwytu lub chwytaka?

Skontaktuj się z doradcą CECHO. Pomożemy dobrać uchwyt do blachy, chwytak magnetyczny, uchwyt do kręgu betonowego, rury, beczki, palety albo innego ładunku.
