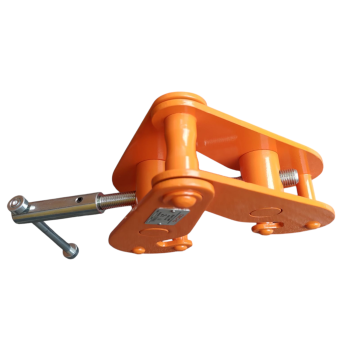

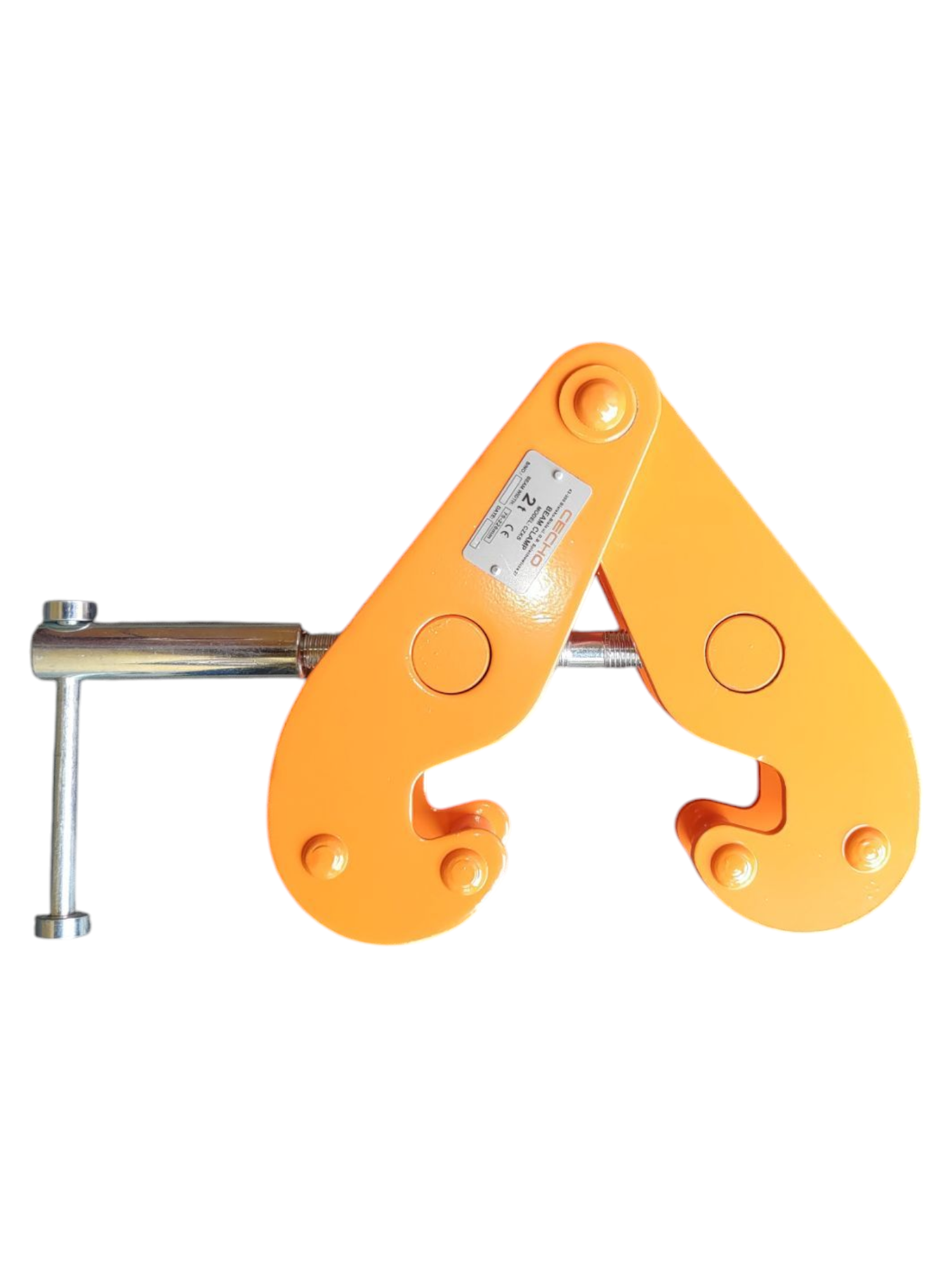

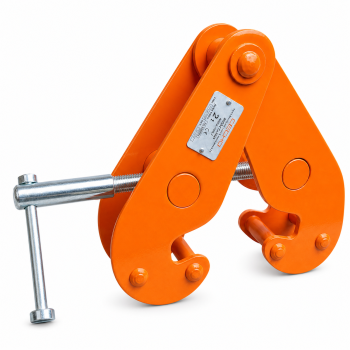

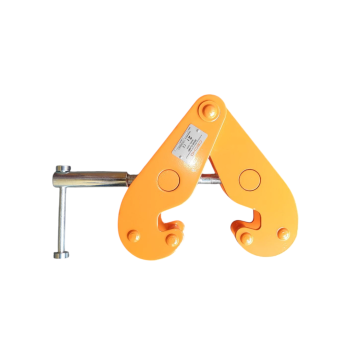

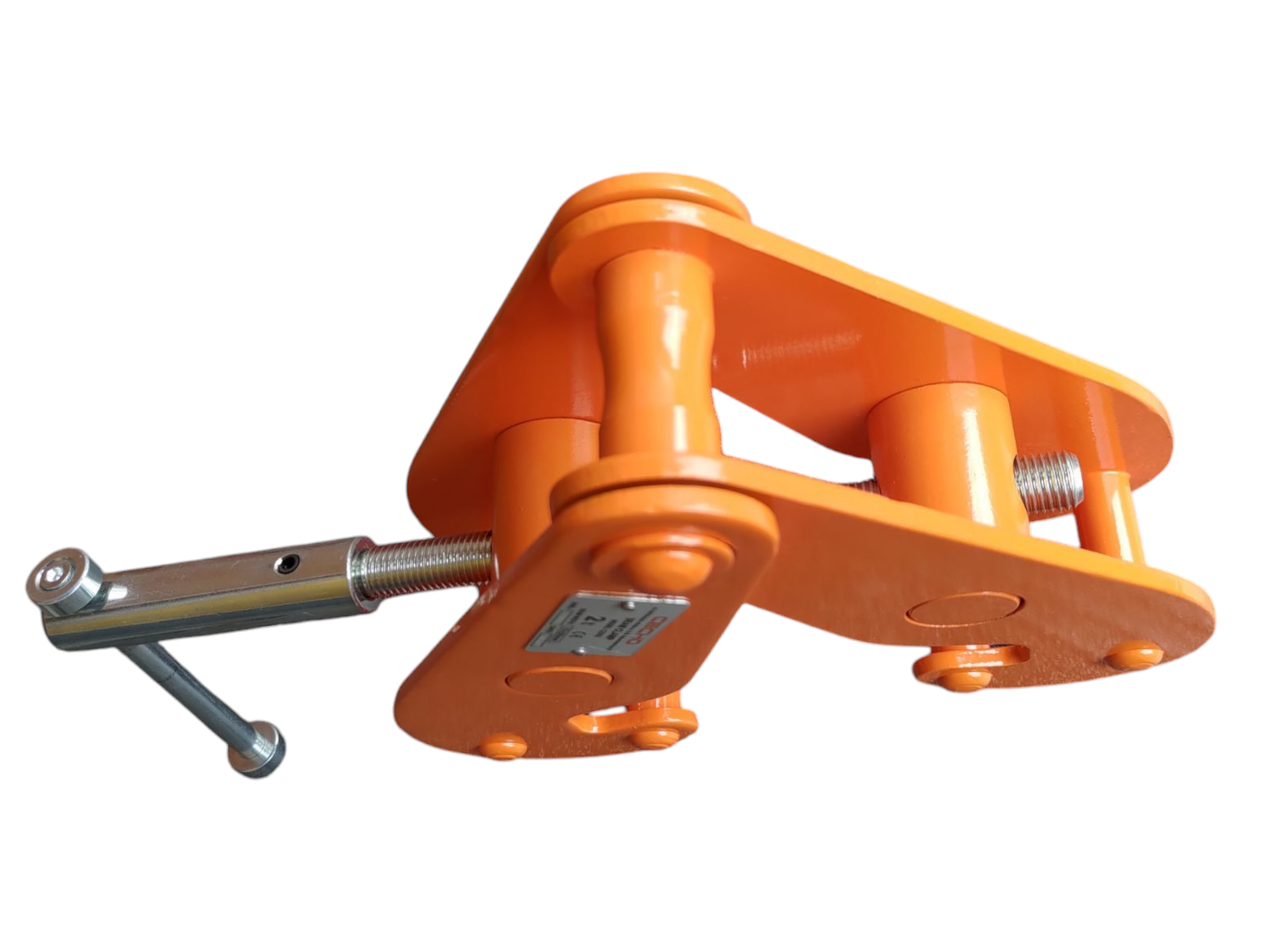

Zawiesie klamrowe CZKS
Zawiesie klamrowe CZKS służy do szybkiego i stabilnego mocowania zbloczy oraz wciągników na stalowych konstrukcjach nośnych. Prosta regulacja pozwala dopasować uchwyt do szerokości profilu, a pięć wariantów zapewnia udźwig od 1 000 do 10 000 kg.
Najważniejsze cechy
- pięć wariantów o udźwigu od 1 000 do 10 000 kg,
- zalecana szerokość profilu od 75–220 do 90–320 mm, zależnie od wariantu,
- szybkie mocowanie zbloczy i wciągników na konstrukcji stalowej,
- prosta regulacja i wygodna obsługa,

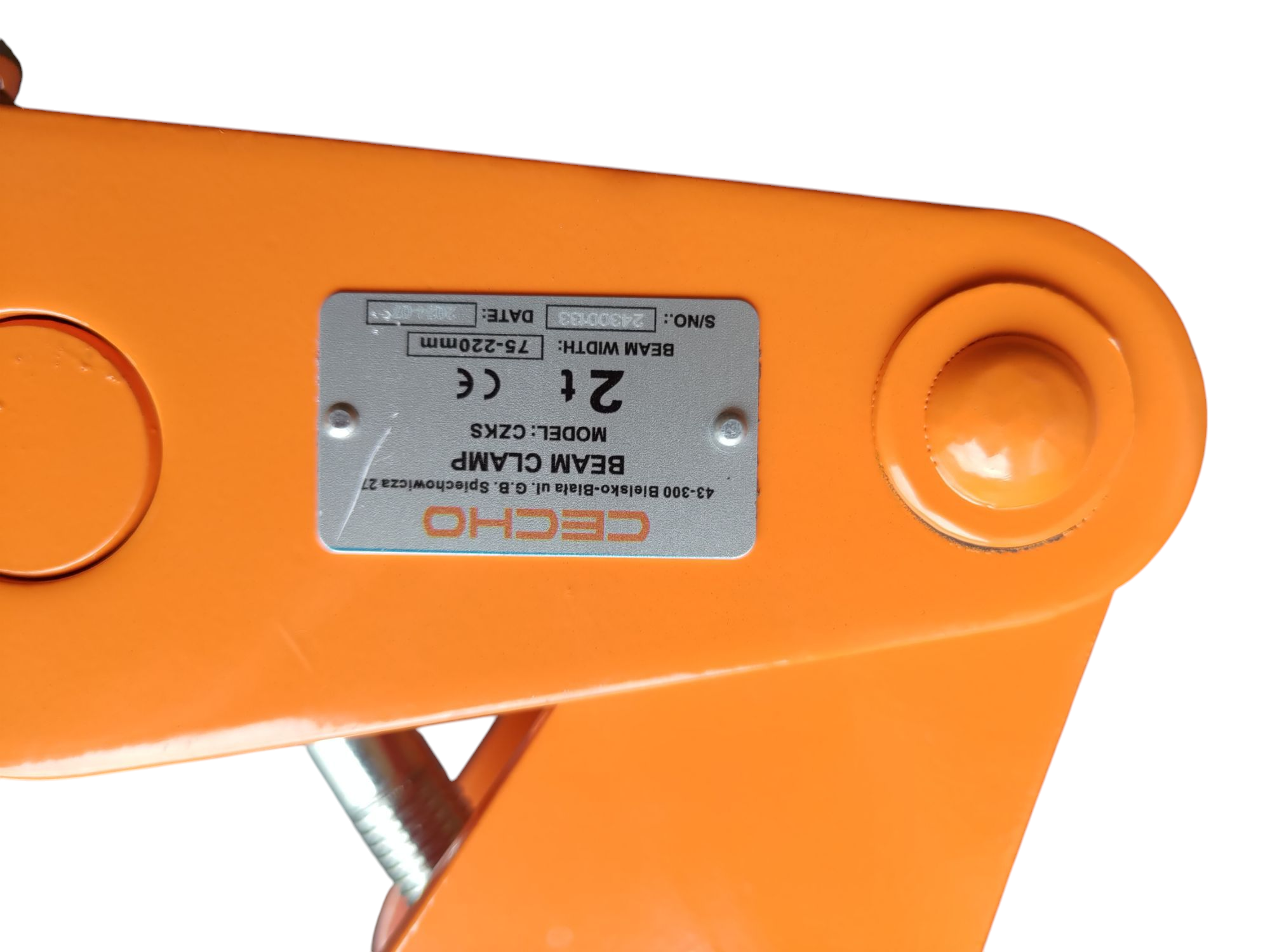

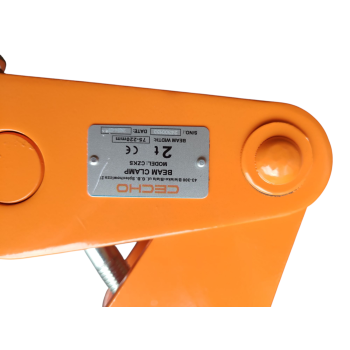

- znakowanie obejmujące znak CE, dopuszczalne obciążenie robocze i numer seryjny,
- w komplecie dokumenty: deklaracja zgodności i świadectwo jakości 2.1.
Budowa i wymiary

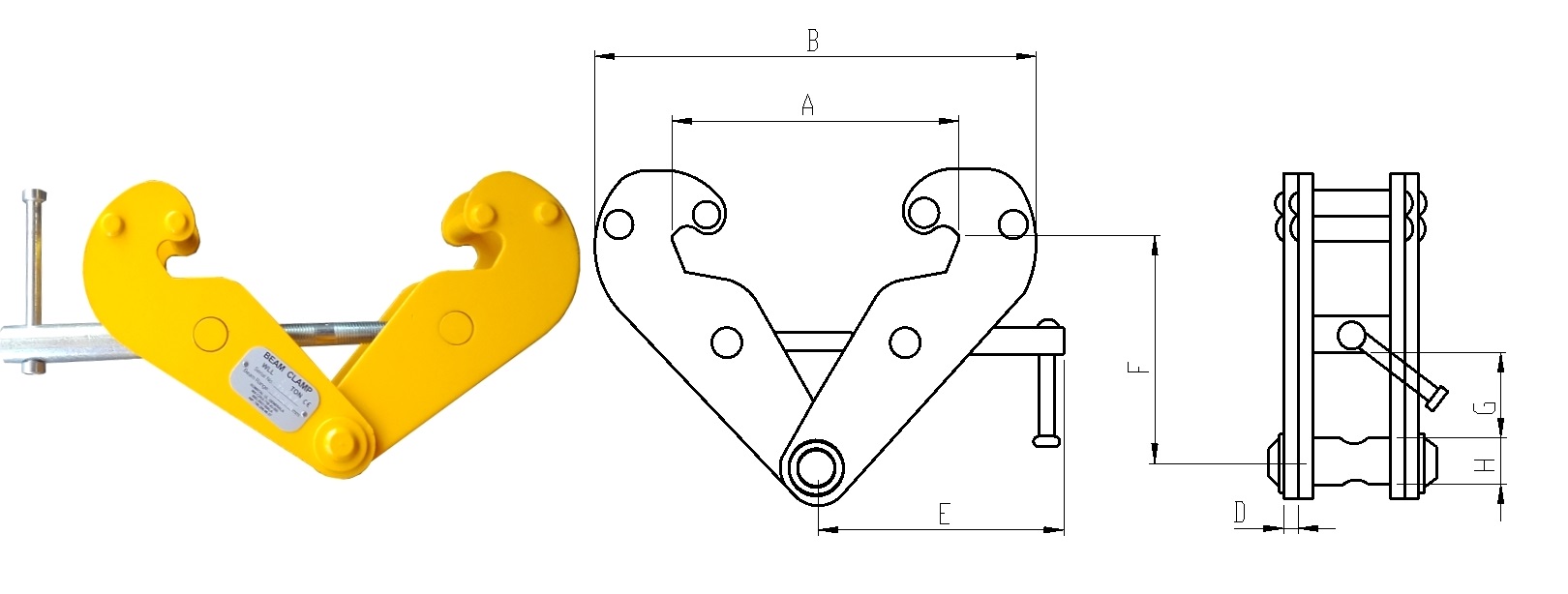

Przed doborem sprawdź wymagany udźwig, szerokość profilu oraz wymiary konstrukcyjne A, B, C, D, E, F i H. Parametry i masa zależą od wybranego wariantu.
| Parametr | CZKS 1,0 | CZKS 2,0 | CZKS 3,0 | CZKS 5,0 | CZKS 10,0 |
|---|---|---|---|---|---|
| Udźwig [kg] | 1 000 | 2 000 | 3 000 | 5 000 | 10 000 |
| Zalecana szerokość profilu [mm] | 75–220 | 75–220 | 80–320 | 80–320 | 90–320 |
| A max [mm] | 260 | 260 | 354 | 354 | 365 |
| B max [mm] | 360 | 360 | 490 | 490 | 505 |
| B min [mm] | 180 | 180 | 235 | 235 | 320 |
| C [mm] | 64 | 74 | 103 | 110 | 120 |
| D [mm] | 5 | 6 | 8 | 10 | 12 |
| E [mm] | 215 | 215 | 260 | 260 | 280 |
| F max [mm] | 155 | 155 | 225 | 225 | 235 |
| F min [mm] | 102 | 102 | 140 | 140 | 170 |
| H [mm] | 22 | 22 | 24 | 28 | 40 |
| Masa [kg] | 4,0 | 4,9 | 9,5 | 11,0 | 15,5 |
Dobór i bezpieczna eksploatacja
Dobierz wariant do masy urządzenia, szerokości i geometrii profilu oraz warunków pracy. Nie przekraczaj dopuszczalnego obciążenia roboczego. Przed każdym użyciem sprawdź korpus, sworznie, śrubę regulacyjną i punkt podwieszenia, a podczas montażu oraz eksploatacji postępuj zgodnie z instrukcją producenta.
Potrzebujesz pomocy w doborze zawiesia CZKS? Skontaktuj się z CECHO: +48 33 825 04 84 lub sklep@cecho.pl.
