Zawiesia linowe 1-cięgnowe z hakiem

Zawiesia linowe 1-cięgnowe z hakiem — do podnoszenia z jednego punktu

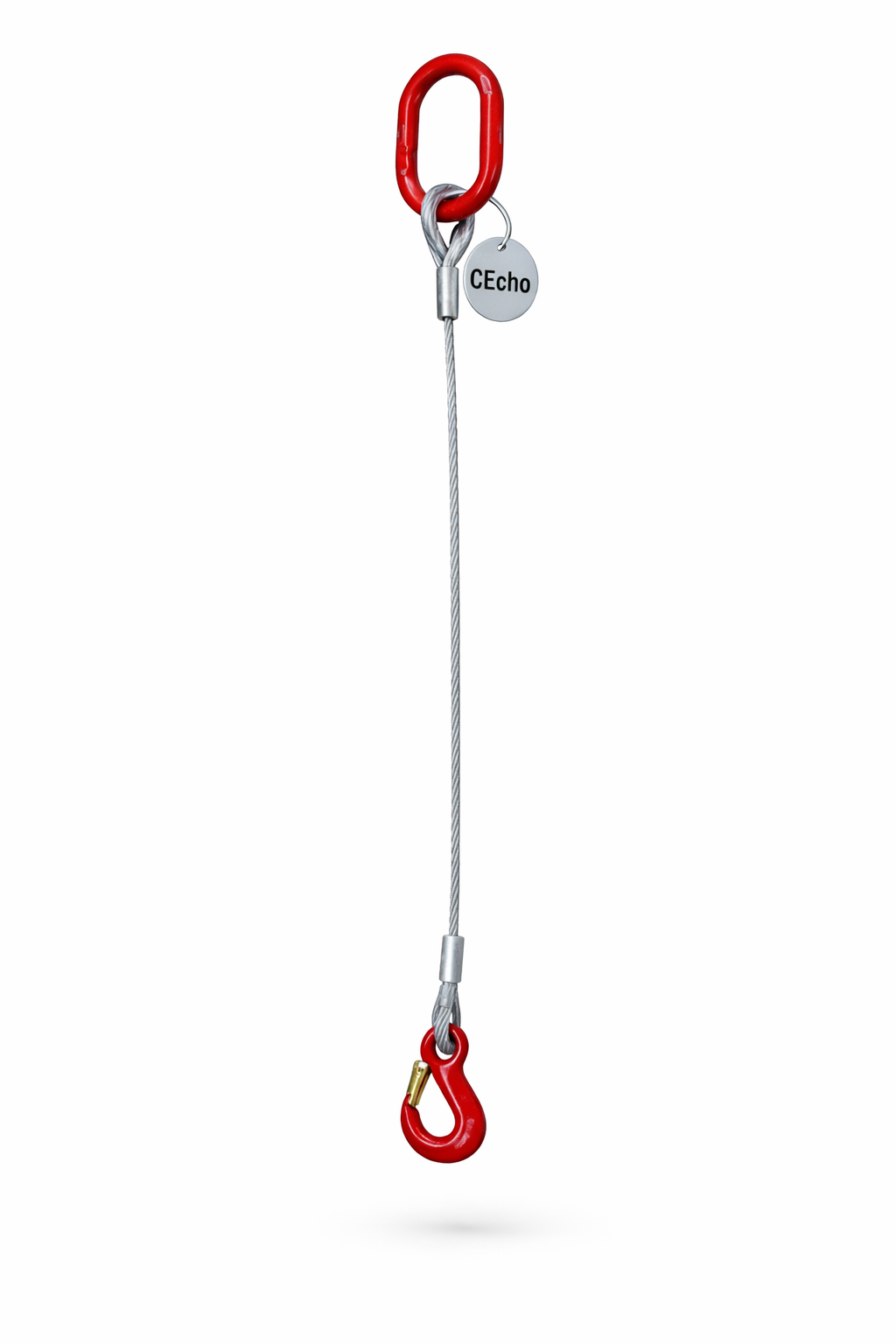

Zawiesie linowe 1-cięgnowe łączy urządzenie podnoszące z jednym przygotowanym punktem zaczepienia ładunku. Stalowa lina i zakończenie hakowe znajdują zastosowanie w pracach montażowych, obsłudze maszyn, transporcie wewnętrznym oraz przeładunkach wykonywanych suwnicą lub żurawiem.

Dobór udźwigu i średnicy liny

W kategorii dostępne są wykonania o nominalnym DOR 0,7–17 t z linami o średnicy 8–40 mm. DOR oznacza dopuszczalne obciążenie robocze, nazywane także WLL. Przykładowe pary parametrów w tej ofercie to 0,7 t dla liny 8 mm, 2 t dla liny 14 mm i 17 t dla liny 40 mm. Nie przenoś tych wartości na inne konstrukcje bez sprawdzenia ich dokumentacji.

Dobór rozpocznij od masy ładunku wraz z podnoszonym osprzętem pomocniczym. Sprawdź kierunek siły, nośność ucha i położenie środka ciężkości. Parametry pracy pionowej nie stanowią automatycznego potwierdzenia przydatności do podwieszenia pod kątem lub innego sposobu użycia.

Długość robocza L i połączenia

Długość roboczą wybiera się pomiędzy punktami nośnymi zgodnie z rysunkiem produktu. Uwzględnij wysokość podnoszenia, wymiary haka i potrzebny prześwit. Dostępny zakres długości zależy od średnicy oraz zakończeń — aktualne warianty i ceny znajdują się w karcie produktu.

Hak musi swobodnie pasować do ucha ładunku i przenosić obciążenie w gardzieli. Nie opieraj ładunku na zapadce ani końcówce haka. Kausza wzmacnia oko liny w miejscu współpracy z osprzętem; nie zastępuje ochrony przed ostrymi krawędziami na długości cięgna.

Kontrola przed rozpoczęciem pracy

Sprawdź czytelność oznaczeń i zgodność danych z planowaną operacją. Oceń stan liny, tulei, kausz, ogniwa i haka. Szczególną uwagę zwróć na uszkodzenia drutów, załamania, spłaszczenia, korozję oraz odkształcenia osprzętu. Podnoszenie powinno odbywać się płynnie, bez szarpnięć i bez bocznego obciążania haka.

Najczęstsze pytania

Czy jedno cięgno zabezpiecza ładunek przed obrotem?
Nie samo w sobie. Stabilność zależy od konstrukcji ładunku, punktu zaczepienia i środka ciężkości. Jeśli pojedynczy zaczep nie zapewnia właściwego prowadzenia, trzeba dobrać inny układ podwieszenia.

Czy można wybrać inne zakończenie?
Karta produktu określa standardowe wykonanie. Nietypowy hak, inny osprzęt lub długość spoza listy należy uzgodnić przed zamówieniem.

Pozostałe rozwiązania, w tym zawiesia pętlowe i kauszowe, znajdziesz w kategorii zawiesia linowe.

Potrzebujesz pomocy w doborze? Podaj masę ładunku, sposób podwieszenia, długość roboczą L i warunki pracy. Skontaktuj się z CECHO: +48 33 825 04 84 lub sklep@cecho.pl.
