Zawiesia linowe 4-cięgnowe z hakiem

Zawiesia linowe 4-cięgnowe do podnoszenia w czterech punktach

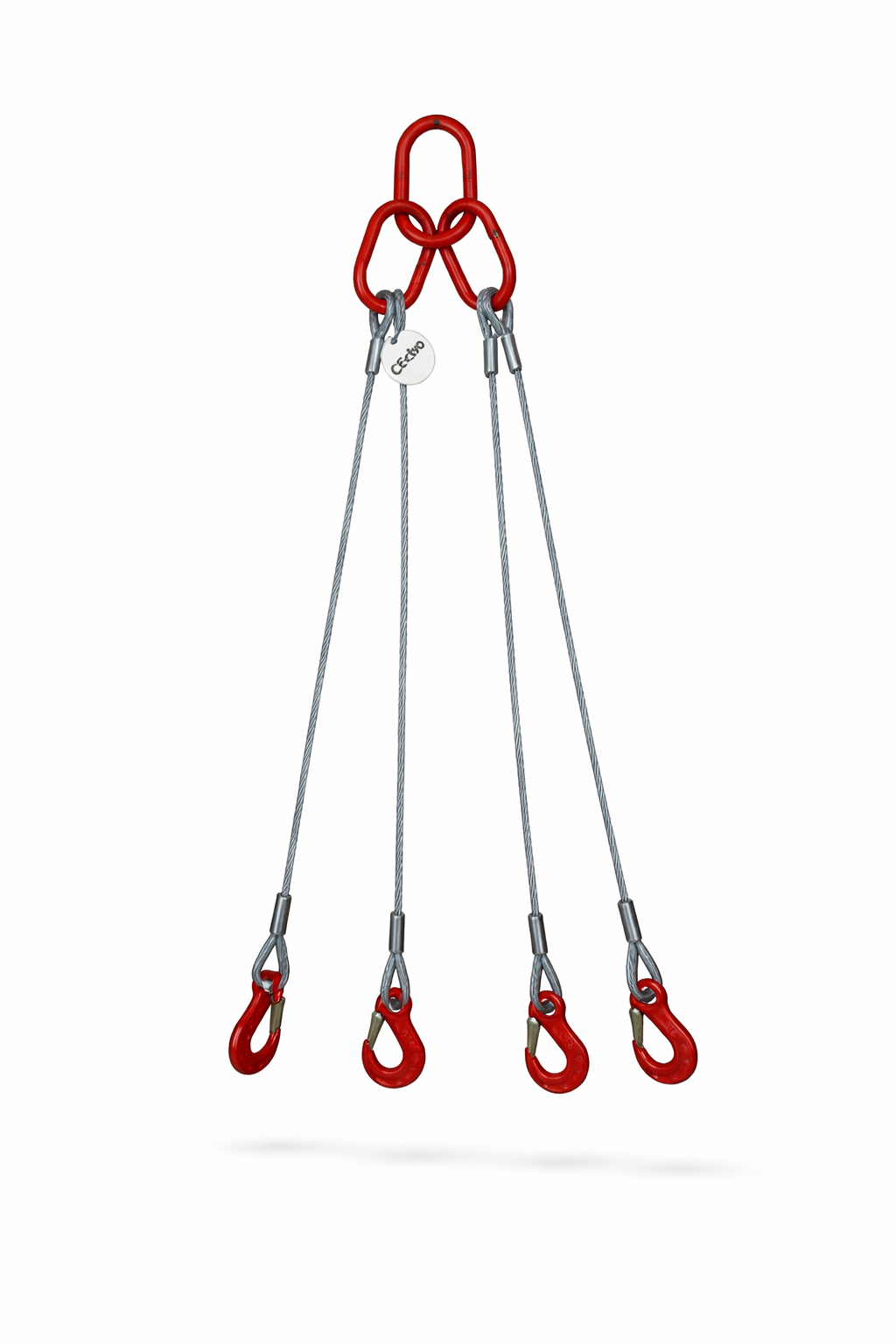

Zawiesia linowe 4-cięgnowe z hakami służą do podwieszania ram, konstrukcji stalowych, prefabrykatów i maszyn wyposażonych w cztery punkty podnoszenia. Zestaw tworzą cięgna z liny stalowej, ogniwo zbiorcze i osprzęt końcowy. Dobór obejmuje cały układ: udźwig, długość roboczą L, wymiary haków oraz położenie punktów zaczepienia względem środka ciężkości.

Cztery punkty zaczepu a rozkład obciążenia

Cztery cięgna pomagają dopasować zawiesie do konstrukcji ładunku, ale nie gwarantują jednakowego rozłożenia sił. DOR zestawu nie jest sumą nośności czterech pojedynczych lin. Różnice długości cięgien, rozstawu zaczepów i położenia środka ciężkości mogą powodować nierównomierne obciążenie. W takim przypadku potrzebny jest dobór uwzględniający rzeczywisty układ sił.

Jeżeli ładunek ma trzy punkty podnoszenia, sprawdź także zawiesia linowe 3-cięgnowe. Liczbę cięgien wybiera się według konstrukcji i planu podwieszenia, a nie wyłącznie masy ładunku.

Udźwig, średnica liny i długość robocza

Oferta obejmuje liny o średnicy 8–40 mm: od wariantu 1,5 t z liną 8 mm do wariantu 36 t z liną 40 mm. Są to wartości nominalne poszczególnych wykonań. Dopuszczalne obciążenie robocze DOR (WLL) zawsze sprawdź w tabeli produktu dla danego kąta pracy i sposobu podwieszenia.

Kąt β oznacza odchylenie cięgna od pionu. Przy większym odchyleniu wzrastają siły w linach i osprzęcie. Długość L musi pozwalać zachować dopuszczalną geometrię oraz potrzebną wysokość podnoszenia. Dostępne długości wybierzesz w karcie produktu; ich zakres zależy od wykonania i średnicy liny.

Połączenie z ładunkiem i kontrola zestawu

Sprawdź nośność punktów podnoszenia, wymiary gardzieli haków i zgodność ogniwa zbiorczego z hakiem urządzenia. Haka nie należy obciążać na końcówce ani na zapadce. Kausza chroni oko liny w połączeniu z osprzętem, lecz nie zabezpiecza całego cięgna przed ostrą krawędzią ładunku.

Przed pracą oceń linę, tuleje, kausze, haki, łączniki i oznakowanie. Załamania, spłaszczenia, korozja, uszkodzenia drutów lub osprzętu wymagają oceny zgodnie z instrukcją. Podnoś płynnie, bez szarpnięć, i nie przeciągaj liny spod stojącego na niej ładunku.

Pytania o zawiesia linowe 4-cięgnowe

Czy cztery cięgna zawsze dają większy udźwig niż trzy?
Nie. O DOR decyduje tabela kompletnego zawiesia, zakres kątów i warunki obciążenia. Sama liczba ramion nie wystarcza do określenia udźwigu.

Czy można zamówić inną długość?
Wybierz dostępny wariant w karcie produktu. Długość spoza listy lub nietypowe zakończenie uzgodnij z CECHO przed zakupem.

Potrzebujesz pomocy w doborze? Podaj masę ładunku, sposób podwieszenia, długość roboczą L i warunki pracy. Skontaktuj się z CECHO: +48 33 825 04 84 lub sklep@cecho.pl.
