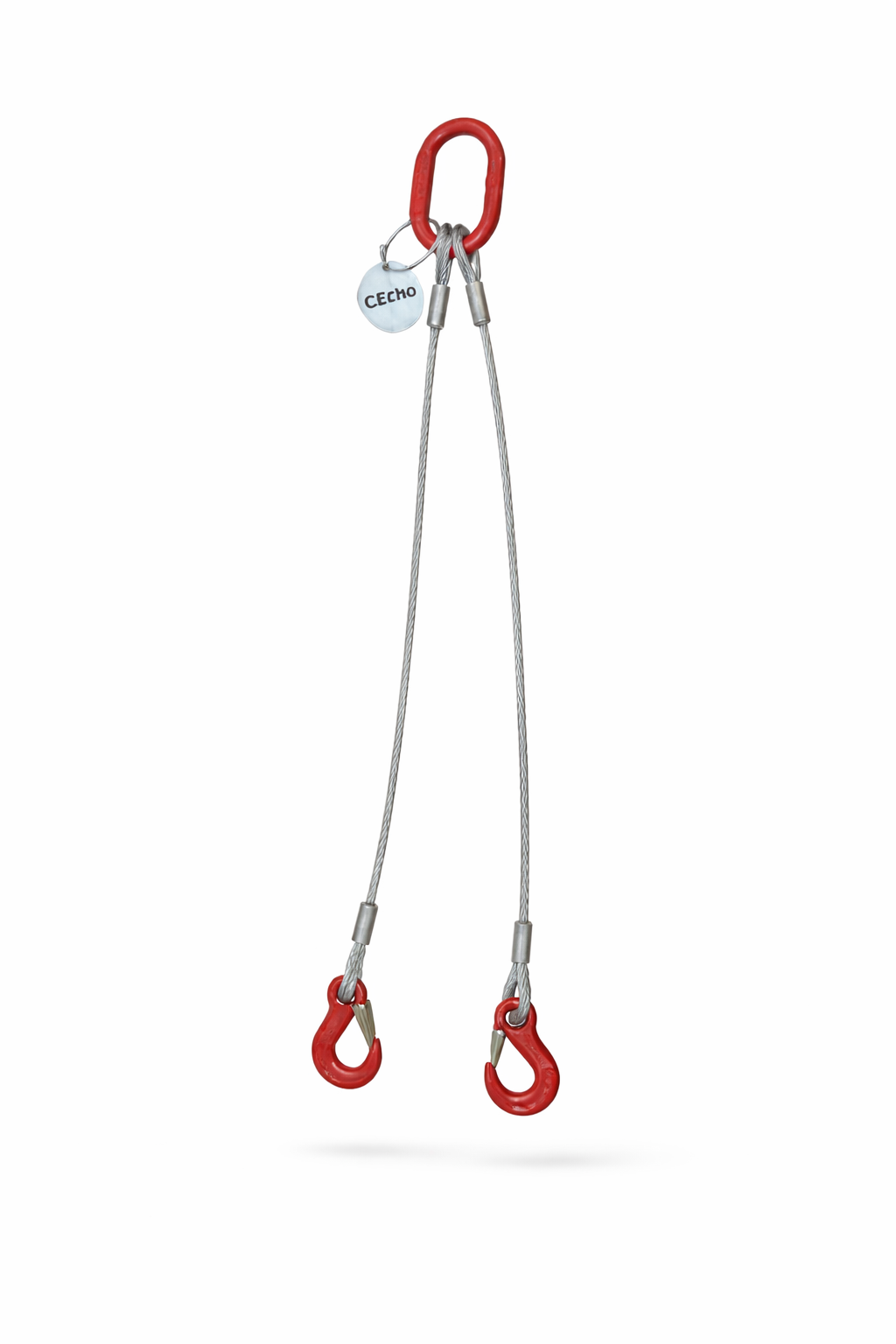

Zawiesia linowe 2-cięgnowe z hakiem

Zawiesia linowe 2-cięgnowe do dwóch punktów podnoszenia

Zawiesia linowe 2-cięgnowe z hakami przeznaczone są do ładunków z dwoma odpowiednio rozmieszczonymi punktami zaczepienia. Stosuje się je przy podnoszeniu belek, konstrukcji, prefabrykatów i maszyn. Dwa cięgna połączone z ogniwem zbiorczym pozwalają dobrać układ do rozstawu uchwytów i wymaganej wysokości pracy.

Co sprawdzić przy układzie dwucięgnowym?

Podstawą jest masa całego podnoszonego ładunku, położenie środka ciężkości i nośność punktów zaczepienia w przewidzianym kierunku. Jeśli środek ciężkości nie leży centralnie pomiędzy zaczepami, jedno cięgno może przejąć większą część obciążenia. Nie należy wtedy korzystać bez weryfikacji z wartości DOR dla układu symetrycznego.

Przy większym odchyleniu cięgien od pionu wzrastają siły w linach, hakach i ogniwie. Długość L dobierz tak, aby uzyskać dopuszczalny kąt pracy i wystarczającą przestrzeń między ładunkiem a urządzeniem podnoszącym. Gdy ładunek ma tylko jeden punkt podnoszenia, porównaj zawiesia linowe 1-cięgnowe.

Średnice, udźwigi i wybór długości

Aktualna oferta obejmuje liny 8–40 mm oraz wykonania o nominalnym DOR od 0,95 do 23,5 t. Przykładowo dostępne są zawiesia 3 t z liną 14 mm i 6 t z liną 20 mm. Parametry te należy zawsze odnieść do tabeli nośności kompletnego zawiesia oraz właściwego zakresu kątów.

Po wybraniu udźwigu otwórz kartę produktu i wskaż dostępną długość roboczą. Cena jest przypisana do konkretnego wariantu. Jeśli potrzebujesz nietypowej długości lub innego zakończenia, potwierdź konfigurację i termin z CECHO.

Haki, zakończenia i codzienna kontrola

Przed zakupem porównaj wymiary haka z uchem ładunku oraz ogniwo zbiorcze z hakiem suwnicy lub żurawia. Obciążenie powinno działać w gardzieli haka, a zapadka musi prawidłowo się domykać. Nie obciążaj haka na końcówce ani bocznie.

Sprawdź linę, tuleje zaciskowe, kausze, haki i pozostałe połączenia. Zgniecenia, załamania, korozję i pęknięte druty oceń zgodnie z kryteriami instrukcji. Uszkodzony zestaw wycofaj do oceny technicznej. Nie wolno prostować, spawać ani doraźnie naprawiać elementów nośnych.

Pytania przed zakupem

Czy oba cięgna zawsze mają takie samo obciążenie?
Nie. Rozkład sił zależy m.in. od środka ciężkości, długości cięgien i wysokości punktów podnoszenia. Niesymetryczny układ wymaga osobnego doboru.

Czy wszystkie długości są dostępne dla każdej średnicy?
Zakres wyboru sprawdzisz w karcie produktu. Wymiary zakończeń i technologia wykonania mogą ograniczać minimalną długość zawiesia.

Potrzebujesz pomocy w doborze? Podaj masę ładunku, sposób podwieszenia, długość roboczą L i warunki pracy. Skontaktuj się z CECHO: +48 33 825 04 84 lub sklep@cecho.pl.
