Zawiesia wężowe to lekkie, elastyczne i wytrzymałe zawiesia tekstylne przeznaczone do podnoszenia, przemieszczania oraz przeładunku różnego rodzaju ładunków. Ich część nośną stanowi rdzeń wykonany z wielu zwojów wytrzymałej przędzy poliestrowej, umieszczony wewnątrz ochronnego płaszcza tekstylnego.

W ofercie CECHO znajdują się przede wszystkim zawiesia wężowe o obwodzie zamkniętym, określane również jako zawiesia kołowe, zawiesia bezkońcowe lub round slingi. Oferujemy także zawiesia wężowe 1-cięgnowe, 2-cięgnowe, 3-cięgnowe i 4-cięgnowe wyposażone w ogniwa główne oraz haki z zabezpieczeniem.

Dzięki niewielkiej masie własnej i miękkiej powierzchni zawiesia wężowe są wygodne dla operatora oraz pomagają ograniczyć ryzyko zarysowania lub uszkodzenia powierzchni ładunku. Sprawdzają się podczas podnoszenia maszyn, konstrukcji, elementów lakierowanych, części ze stali nierdzewnej, prefabrykatów, urządzeń i ładunków o nieregularnym kształcie.

Najważniejsze cechy zawiesi wężowych

rdzeń nośny wykonany ze zwoju wytrzymałych włókien poliestrowych,
zewnętrzny płaszcz chroniący rdzeń przed zabrudzeniem i przetarciem,
duża nośność przy niewielkiej masie własnej,
elastyczna konstrukcja dopasowująca się do kształtu ładunku,
zgodność odpowiednich modeli z wymaganiami normy PN-EN 1492-2,
współczynnik bezpieczeństwa 7:1 dla standardowych zawiesi wężowych,
oznaczenie dopuszczalnego obciążenia roboczego DOR lub WLL,
znakowanie barwne ułatwiające wstępne rozpoznanie udźwigu,
dostępność zawiesi o obwodzie zamkniętym oraz konstrukcji wielocięgnowych,
możliwość wykonania długości dopasowanej do zamówienia,
odporność poliestru na wilgoć i brak podatności na rdzewienie,
możliwość zastosowania dodatkowych rękawów i osłon ochronnych,
łatwe przenoszenie, zakładanie i składowanie,
dokumentacja obejmująca deklarację zgodności i instrukcję użytkowania.

Rodzaje zawiesi wężowych w ofercie CECHO

Dobór konstrukcji zawiesia powinien uwzględniać masę i kształt ładunku, liczbę punktów podnoszenia, położenie środka ciężkości, wymagany sposób mocowania oraz warunki panujące na stanowisku pracy.

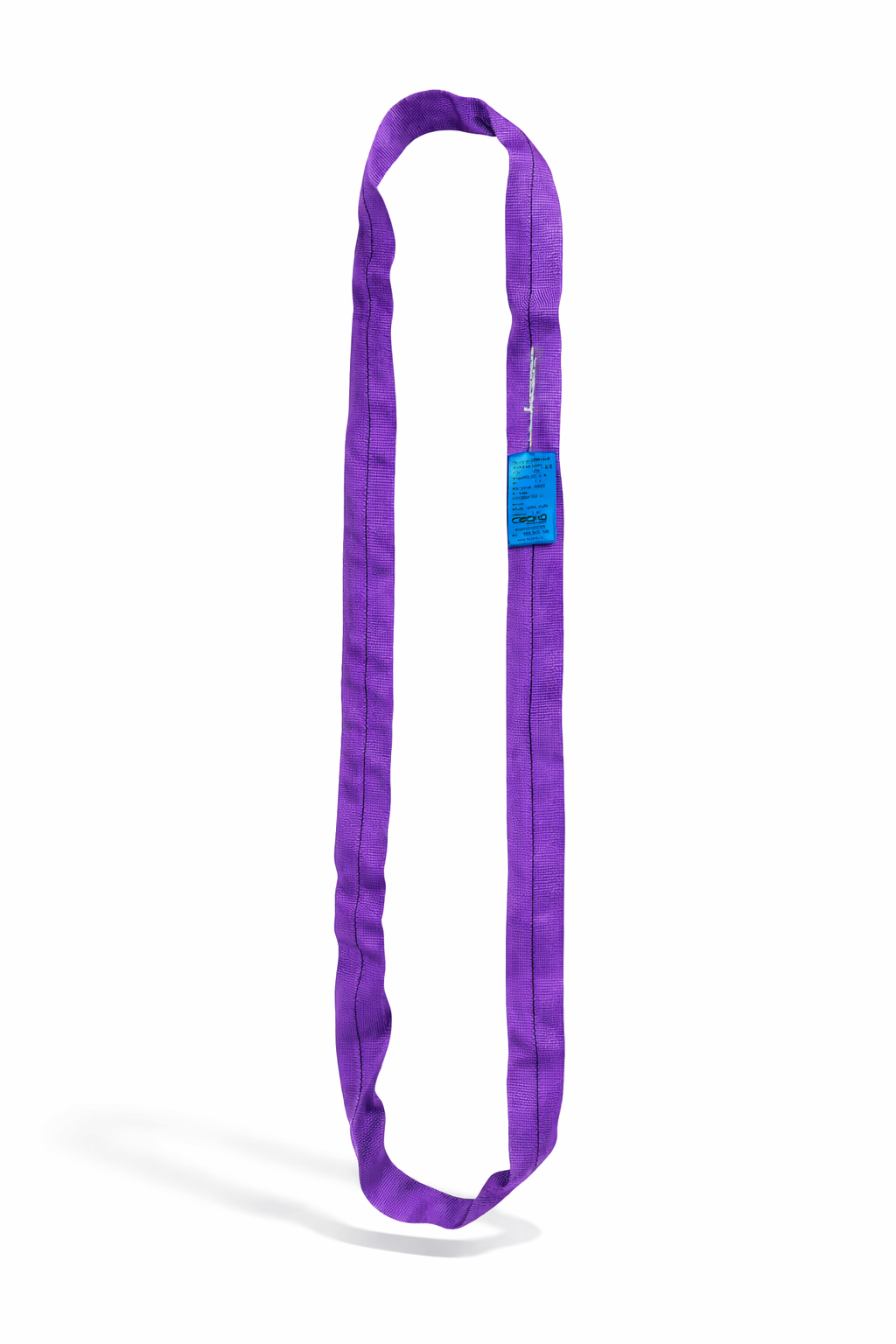

Zawiesia wężowe o obwodzie zamkniętym

Zawiesia wężowe o obwodzie zamkniętym mają postać zamkniętej, elastycznej pętli. Wewnątrz ochronnego płaszcza znajduje się wielokrotnie nawinięty rdzeń poliestrowy przenoszący obciążenie.

Konstrukcja bezkońcowa umożliwia okresową zmianę miejsca podparcia zawiesia na haku lub ładunku. Pozwala to ograniczać ciągłe obciążanie dokładnie tego samego fragmentu płaszcza i może sprzyjać bardziej równomiernemu zużyciu produktu.

Zawiesia tego typu są często określane jako zawiesia kołowe, zawiesia bezkońcowe, zawiesia pierścieniowe albo round slingi. Mogą pracować w układzie prostym, opasującym lub koszowym, pod warunkiem uwzględnienia właściwego współczynnika udźwigu.

Zawiesia wężowe 1-cięgnowe

Zawiesia wężowe 1-cięgnowe zakończone hakiem przeznaczone są do podnoszenia ładunków mających jeden właściwie zaprojektowany punkt podnoszenia. Zawiesie składa się z cięgna wężowego, górnego elementu łączącego oraz haka umożliwiającego szybkie połączenie z ładunkiem.

Konstrukcje jednocięgnowe są stosowane między innymi do podnoszenia pojedynczych elementów maszyn, form, urządzeń i części wyposażonych w centralny punkt zaczepowy.

Zawiesia wężowe 2-cięgnowe

Zawiesia wężowe 2-cięgnowe zakończone hakami umożliwiają podnoszenie ładunku w dwóch punktach. Pomagają stabilizować konstrukcje podłużne, maszyny, elementy stalowe, prefabrykaty i urządzenia wymagające rozłożenia obciążenia pomiędzy dwa punkty.

Dopuszczalny udźwig zawiesia dwucięgnowego zależy nie tylko od nośności samych cięgien, lecz także od kąta ich nachylenia. Im bardziej cięgna odchylają się od pionu, tym większe siły działają na poszczególne elementy zawiesia.

Zawiesia wężowe 3-cięgnowe

Zawiesia wężowe 3-cięgnowe zakończone hakami przeznaczone są do ładunków mających trzy właściwie rozmieszczone punkty podnoszenia. Mogą być wykorzystywane do transportu elementów o nieregularnym kształcie, jeżeli ich środek ciężkości i sposób rozłożenia obciążenia zostały prawidłowo określone.

Zawiesia wężowe 4-cięgnowe

Zawiesia wężowe 4-cięgnowe zakończone hakami stosuje się do większych konstrukcji, maszyn, urządzeń, zbiorników i innych ładunków wyposażonych w cztery punkty podnoszenia.

Cztery cięgna pomagają ustabilizować ładunek, jednak nie oznacza to automatycznie, że wszystkie są zawsze obciążone równomiernie. Rzeczywisty udźwig należy ustalać zgodnie z tabelą producenta, zakresem kątów pracy oraz sposobem rozłożenia masy.

Jak zbudowane jest zawiesie wężowe?

Zawiesie wężowe składa się z dwóch podstawowych elementów: wewnętrznego rdzenia nośnego oraz zewnętrznego płaszcza ochronnego. Każdy z tych elementów pełni inną funkcję.

Poliestrowy rdzeń nośny

Obciążenie przenoszone jest przez wiele zwojów ciągłych włókien poliestrowych. Rdzeń nie powinien bezpośrednio stykać się z ładunkiem, hakiem ani podłożem. Jego uszkodzenie może prowadzić do znacznego zmniejszenia nośności zawiesia.

Płaszcz ochronny

Elastyczny płaszcz zewnętrzny utrzymuje rdzeń we właściwym położeniu i chroni go przed zabrudzeniem, umiarkowanym tarciem oraz bezpośrednim kontaktem z otoczeniem. Płaszcz nie jest jednak odporny na przecięcie przez ostrą krawędź.

Widoczne przecięcia, przetarcia lub rozerwania płaszcza mogą oznaczać uszkodzenie znajdującego się pod nim rdzenia. Takiego zawiesia nie należy dalej użytkować bez właściwej oceny technicznej.

Etykieta identyfikacyjna

Na etykiecie znajdują się informacje pozwalające zidentyfikować zawiesie i określić jego parametry robocze. Czytelna etykieta ma kluczowe znaczenie dla prawidłowego doboru i bezpiecznej eksploatacji.

Jak dobrać odpowiednie zawiesie wężowe?

Wybierając zawiesie wężowe, należy przeanalizować całą planowaną operację podnoszenia. Nie należy kierować się wyłącznie kolorem, szerokością płaszcza albo wyglądem zawiesia.

Udźwig zawiesia – DOR i WLL

Najważniejszym parametrem jest dopuszczalne obciążenie robocze DOR, określane również skrótem WLL. Wskazuje ono największe obciążenie przewidziane dla konkretnego zawiesia i określonego sposobu jego użycia.

Udźwig zmienia się zależnie od tego, czy zawiesie pracuje w układzie prostym, opasującym, czy koszowym. W zawiesiach wielocięgnowych dodatkowe znaczenie ma kąt pracy poszczególnych cięgien.

Kolory zawiesi wężowych

Standardowe zawiesia wężowe mają oznakowanie barwne odpowiadające ich podstawowemu udźwigowi. Kolor pomaga szybko rozpoznać grupę nośności, ale nie może zastępować sprawdzenia etykiety.

Przed każdym użyciem należy odczytać oznaczenie DOR lub WLL oraz sprawdzić, czy parametry dotyczą wybranego sposobu mocowania i kąta pracy.

Długość robocza zawiesia

Długość roboczą L zawiesia kołowego określa się jako odległość pomiędzy jego punktami nośnymi po ułożeniu pętli. Nie należy mylić długości roboczej z całkowitym obwodem zawiesia.

Długość powinna zostać dopasowana do wymiarów ładunku, położenia jego środka ciężkości, odległości pomiędzy punktami zaczepowymi oraz dostępnej wysokości podnoszenia.

Kształt i powierzchnia ładunku

Zawiesia wężowe dobrze dopasowują się do elementów okrągłych, nieregularnych i mających delikatną powierzchnię. Przy powierzchniach gładkich należy jednak upewnić się, że zawiesie nie przesunie się podczas podnoszenia.

Ostre krawędzie

Bezpośredni kontakt zawiesia wężowego z ostrą krawędzią jest niedopuszczalny. Krawędź może przeciąć płaszcz i uszkodzić rdzeń nośny nawet podczas jednej operacji podnoszenia.

W takich miejscach należy stosować właściwie dobrane osłony, rękawy, narożniki albo elementy zwiększające promień krawędzi. Zabezpieczenie powinno uwzględniać nacisk, możliwość przesuwania się zawiesia i geometrię ładunku.

Warunki środowiskowe

Poliester nie rdzewieje i dobrze sprawdza się w środowisku wilgotnym. Odporność na oleje, paliwa i substancje chemiczne zależy jednak od rodzaju substancji, jej stężenia, temperatury i czasu kontaktu.

Przed zastosowaniem zawiesia w środowisku chemicznym należy sprawdzić instrukcję producenta lub skonsultować warunki pracy z doradcą technicznym.

Zawiesia wężowe a zawiesia pasowe – czym się różnią?

Zarówno zawiesia wężowe, jak i zawiesia pasowe wykonywane są najczęściej z poliestru. Są lekkie, elastyczne i bezpieczne dla wielu delikatnych powierzchni. Różnią się jednak budową części nośnej.

Zawiesie pasowe wykonane jest z płaskiej, tkanej taśmy, która bezpośrednio przenosi obciążenie. Zawiesie wężowe ma wewnętrzny rdzeń z włókien nośnych umieszczony w elastycznym płaszczu ochronnym.

Zawiesia kołowe dobrze układają się na hakach i wokół ładunków, a ich punkt podparcia może być okresowo przesuwany na obwodzie. Zawiesia pasowe zapewniają natomiast szeroką, płaską powierzchnię kontaktu z ładunkiem.

Wybór pomiędzy zawiesiem pasowym a wężowym powinien uwzględniać geometrię ładunku, sposób mocowania, wymagany udźwig, dostępne miejsce oraz rodzaj powierzchni.

Zastosowanie zawiesi wężowych

Zawiesia wężowe są stosowane w wielu gałęziach przemysłu, zwłaszcza tam, gdzie potrzebna jest wysoka nośność połączona z niewielką masą własną i elastycznością.

podnoszenie maszyn i urządzeń przemysłowych,
transport konstrukcji i elementów stalowych,
przenoszenie elementów malowanych lub polerowanych,
załadunek i rozładunek towarów w magazynach,
transport prefabrykatów oraz elementów budowlanych,
podnoszenie zbiorników, rur i części o kształcie cylindrycznym,
prace montażowe, serwisowe i remontowe,
przenoszenie części maszyn i form produkcyjnych,
operacje z wykorzystaniem suwnic, żurawi, trawers i wciągników,
transport ładunków o dużych gabarytach i delikatnej powierzchni.

Zawiesia wężowe do ładunków delikatnych

Miękki płaszcz zawiesia pomaga ograniczyć ryzyko zarysowania, wgniecenia albo uszkodzenia powierzchni ładunku. Z tego względu zawiesia wężowe są często wybierane do elementów lakierowanych, malowanych proszkowo, polerowanych, wykonanych ze stali nierdzewnej, tworzyw sztucznych lub drewna.

Delikatność wobec powierzchni ładunku nie oznacza jednak, że zawiesie może pracować bez zabezpieczenia na ostrych narożach. W takich miejscach płaszcz i rdzeń wymagają odpowiedniej ochrony.

Zawiesia kołowe w logistyce i magazynowaniu

Niska masa własna zawiesi kołowych ułatwia ich transport, zakładanie i zdejmowanie. Ma to szczególne znaczenie przy często powtarzanych operacjach przeładunkowych w magazynach, zakładach produkcyjnych i centrach logistycznych.

Po zakończeniu pracy zawiesia zajmują niewiele miejsca. Powinny być składowane w suchym i czystym miejscu, z dala od promieniowania UV, ostrych przedmiotów, źródeł ciepła oraz substancji mogących uszkodzić poliester.

Bezpieczne użytkowanie zawiesi wężowych

Zawiesie należy skontrolować przed każdą operacją podnoszenia. Szczególną uwagę trzeba zwrócić na stan płaszcza, etykiety, szwów, miejsc styku z hakiem oraz zastosowanego osprzętu stalowego.

nie wolno przekraczać dopuszczalnego obciążenia roboczego DOR lub WLL,
nie należy używać zawiesia bez czytelnej etykiety identyfikacyjnej,
zawiesie należy chronić przed ostrymi krawędziami,
nie wolno wiązać na zawiesiu węzłów ani celowo go skręcać,
należy unikać zgniatania zawiesia przez zbyt mały hak lub punkt zaczepowy,
trzeba przestrzegać dopuszczalnych kątów pracy,
ładunek powinien mieć właściwie określony środek ciężkości,
należy unikać szarpnięć i gwałtownych obciążeń dynamicznych,
nie wolno przeciągać zawiesia po ostrym lub chropowatym podłożu,
nie należy wyciągać zawiesia spod stojącego na nim ładunku,
uszkodzonego zawiesia nie wolno samodzielnie zszywać ani naprawiać,
zawiesia powinny być objęte regularnymi kontrolami i przeglądami.

Zawiesie należy wycofać między innymi po zauważeniu przecięć, rozerwania płaszcza, odsłonięcia lub uszkodzenia rdzenia, nadtopienia, poważnego przetarcia, szkodliwego działania substancji chemicznych albo utraty czytelności oznakowania.

Oznakowanie i dokumentacja zawiesi wężowych

Prawidłowe oznakowanie pozwala potwierdzić parametry zawiesia i przypisać je do odpowiedniej dokumentacji. Etykieta powinna pozostawać czytelna przez cały okres użytkowania.

Oznakowanie może obejmować między innymi:

dopuszczalne obciążenie robocze DOR lub WLL,
nazwę albo znak producenta,
numer seryjny lub identyfikacyjny,
długość roboczą zawiesia,
datę lub rok produkcji,
materiał wykonania,
znak CE, gdy jest wymagany,
inne informacje wymagane dla konkretnej konstrukcji.

Do produktu dostarczana jest właściwa dokumentacja, obejmująca instrukcję użytkowania i deklarację zgodności. Dokumenty powinny być przechowywane przez cały okres eksploatacji zawiesia.

Przeglądy i serwis zawiesi wężowych

Regularne kontrole pozwalają wykryć uszkodzenia płaszcza, wpływ substancji chemicznych, ślady przegrzania, deformacje oraz inne zmiany mogące zagrozić bezpieczeństwu użytkowania.

CECHO prowadzi przeglądy i badania szczegółowe zawiesi wężowych, a także innych zawiesi tekstylnych, linowych i łańcuchowych. Podczas kontroli oceniamy stan produktu i pomagamy ustalić, czy może być nadal bezpiecznie użytkowany.

Ze względu na konstrukcję rdzenia uszkodzone zawiesia wężowe zazwyczaj nie powinny być naprawiane przez użytkownika. Zawiesie, którego stan nie pozwala potwierdzić pełnej nośności, należy wycofać i zastąpić sprawnym produktem.

Szkolenia z bezpiecznego użytkowania zawiesi

Prowadzimy szkolenia dotyczące prawidłowego doboru, kontroli i użytkowania zawiesi wężowych, pasowych, linowych oraz łańcuchowych.

Podczas szkolenia omawiamy między innymi oznaczenia zawiesi, sposoby mocowania, wpływ kąta pracy na udźwig, ochronę przed ostrymi krawędziami, najczęstsze błędy operatorów oraz kryteria wycofywania uszkodzonych produktów.

Producent zawiesi wężowych CECHO

CECHO produkuje i dostarcza zawiesia wężowe i kołowe przeznaczone do zastosowań przemysłowych, budowlanych, transportowych i magazynowych. Oferujemy standardowe produkty dostępne w sklepie oraz wykonania dopasowane do indywidualnych potrzeb klienta.

Pomagamy dobrać odpowiedni udźwig, długość roboczą, liczbę cięgien, rodzaj haków i ogniw, sposób mocowania oraz dodatkowe osłony zabezpieczające zawiesie przed uszkodzeniem.

Przy doborze uwzględniamy masę i wymiary ładunku, jego środek ciężkości, liczbę punktów podnoszenia, kąty pracy, rodzaj powierzchni oraz warunki środowiskowe.

Najczęściej zadawane pytania o zawiesia wężowe

Co to jest zawiesie wężowe?

Zawiesie wężowe to tekstylne zawiesie, którego część nośną stanowi rdzeń z wielu zwojów włókien poliestrowych umieszczony w ochronnym płaszczu. Najczęściej ma formę zamkniętej pętli.

Czy zawiesie wężowe i kołowe oznacza ten sam produkt?

Określenia zawiesie wężowe, zawiesie kołowe, zawiesie bezkońcowe i round sling są często używane w odniesieniu do zawiesia tekstylnego o obwodzie zamkniętym z rdzeniem umieszczonym w ochronnym płaszczu.

Czym zawiesie wężowe różni się od pasowego?

Zawiesie pasowe wykonane jest z płaskiej taśmy, która bezpośrednio przenosi obciążenie. Zawiesie wężowe ma wewnętrzny rdzeń nośny ukryty w elastycznym płaszczu ochronnym.

Co oznacza kolor zawiesia wężowego?

Kolor standardowego zawiesia pomaga rozpoznać jego podstawowy udźwig. Przed użyciem zawsze należy jednak sprawdzić etykietę oraz wartość DOR lub WLL odpowiednią dla wybranego sposobu pracy.

Jak mierzy się długość zawiesia wężowego?

Długość roboczą L mierzy się pomiędzy punktami nośnymi zawiesia ułożonego w podwójną pętlę. Jest ona zazwyczaj równa połowie całkowitego obwodu zawiesia.

Czy zawiesia wężowe mogą pracować na ostrych krawędziach?

Nie powinny bezpośrednio stykać się z ostrą krawędzią. Należy zastosować właściwie dobraną osłonę lub narożnik chroniący płaszcz i rdzeń nośny przed przecięciem.

Czy zawiesie wężowe może pracować w wilgoci?

Poliester nie rdzewieje i może być stosowany w środowisku wilgotnym. Po pracy zawiesie należy jednak oczyścić i wysuszyć, a jego odporność na dodatkowe substancje chemiczne każdorazowo potwierdzić.

Czy można zamówić niestandardową długość zawiesia?

Tak. Zawiesia wężowe mogą być wykonywane w długościach dopasowanych do konkretnego ładunku i stanowiska pracy. Przy zapytaniu należy podać wymagany udźwig, długość roboczą i sposób użytkowania.

Kiedy zawiesie wężowe należy wycofać?

Zawiesie trzeba wycofać po stwierdzeniu przecięć, rozerwania płaszcza, uszkodzenia lub odsłonięcia rdzenia, nadtopienia, poważnego przetarcia, działania niebezpiecznych substancji albo braku czytelnej etykiety.

Czy CECHO prowadzi przeglądy i szkolenia?

Tak. Prowadzimy przeglądy i badania szczegółowe zawiesi oraz szkolenia dotyczące ich prawidłowego doboru, kontroli i bezpiecznego użytkowania.

Potrzebujesz pomocy w doborze zawiesia wężowego?

Skontaktuj się z doradcą CECHO. Pomożemy dobrać udźwig, długość roboczą, liczbę cięgien, sposób mocowania, haki oraz odpowiednie osłony zabezpieczające.
