Zawiesia pasowe, tekstylne
Zawiesia pasowe 1-ciegnowe zakończone hakiem z zabezpieczeniem CZO
Zawiesia pasowe 2-ciegnowe zakończone hakami z zabezpieczeniem CZO
Zawiesia pasowe 3-ciegnowe zakończone hakami z zabezpieczeniem CZO
Zawiesia pasowe 4-ciegnowe zakończone hakami z zabezpieczeniem CZO
Zawiesia pasowe bezkońcowe A2 (standard)
Zawiesia pasowe pętlowe B2 (standard)
Zawiesia pasowe petlowe B4 (czterowarstowe)

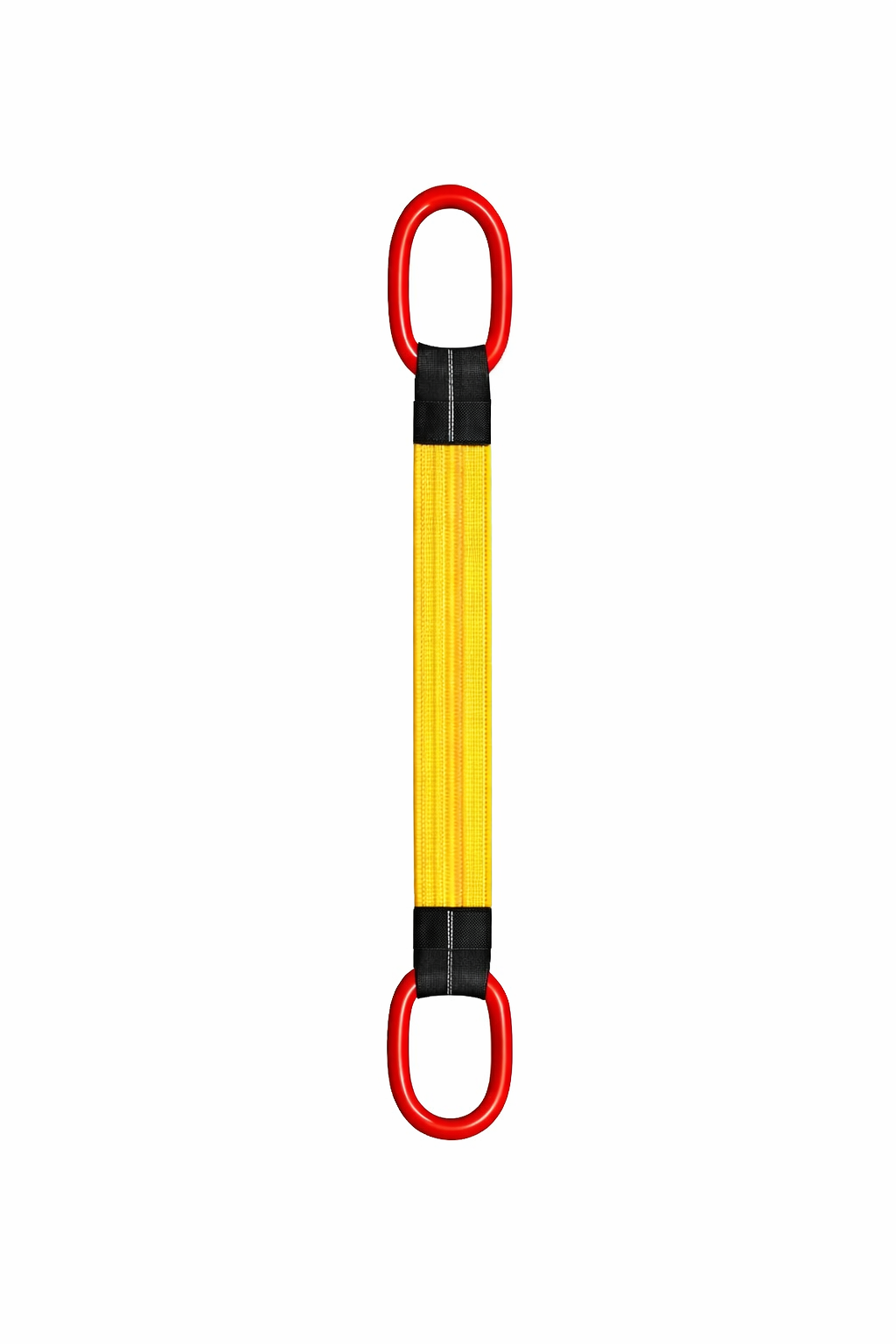

Zawiesia pasowe zakończone ogniwami owalnymi CA+CA
Zawiesia pasowe zakończone ogniwami płaskimi typ C-2 ED+ED
Zawiesia pasowe 4-cięgnowe 2.1t/1,5t zakończone hakiem
- Dostępność: Dostępny

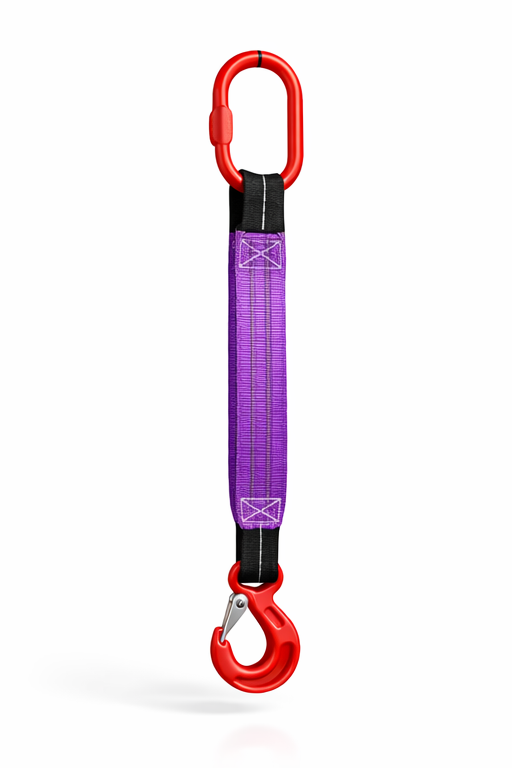

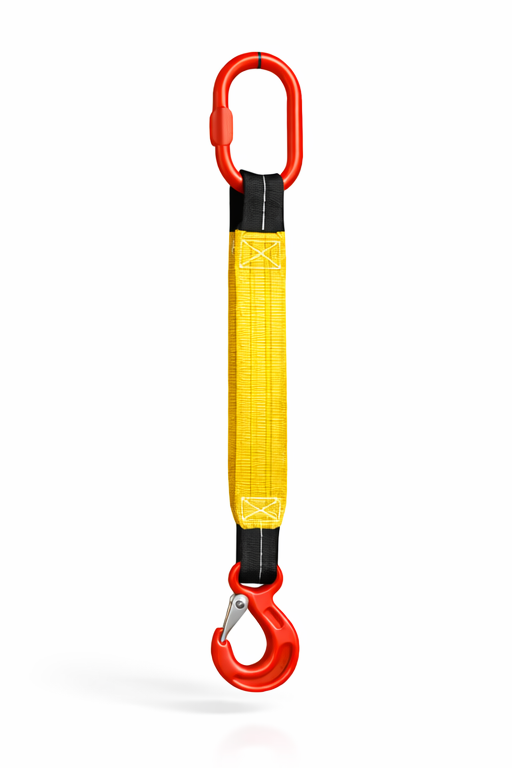

Zawiesie pasowe 1-cięgnowe 2t zakończone hakiem

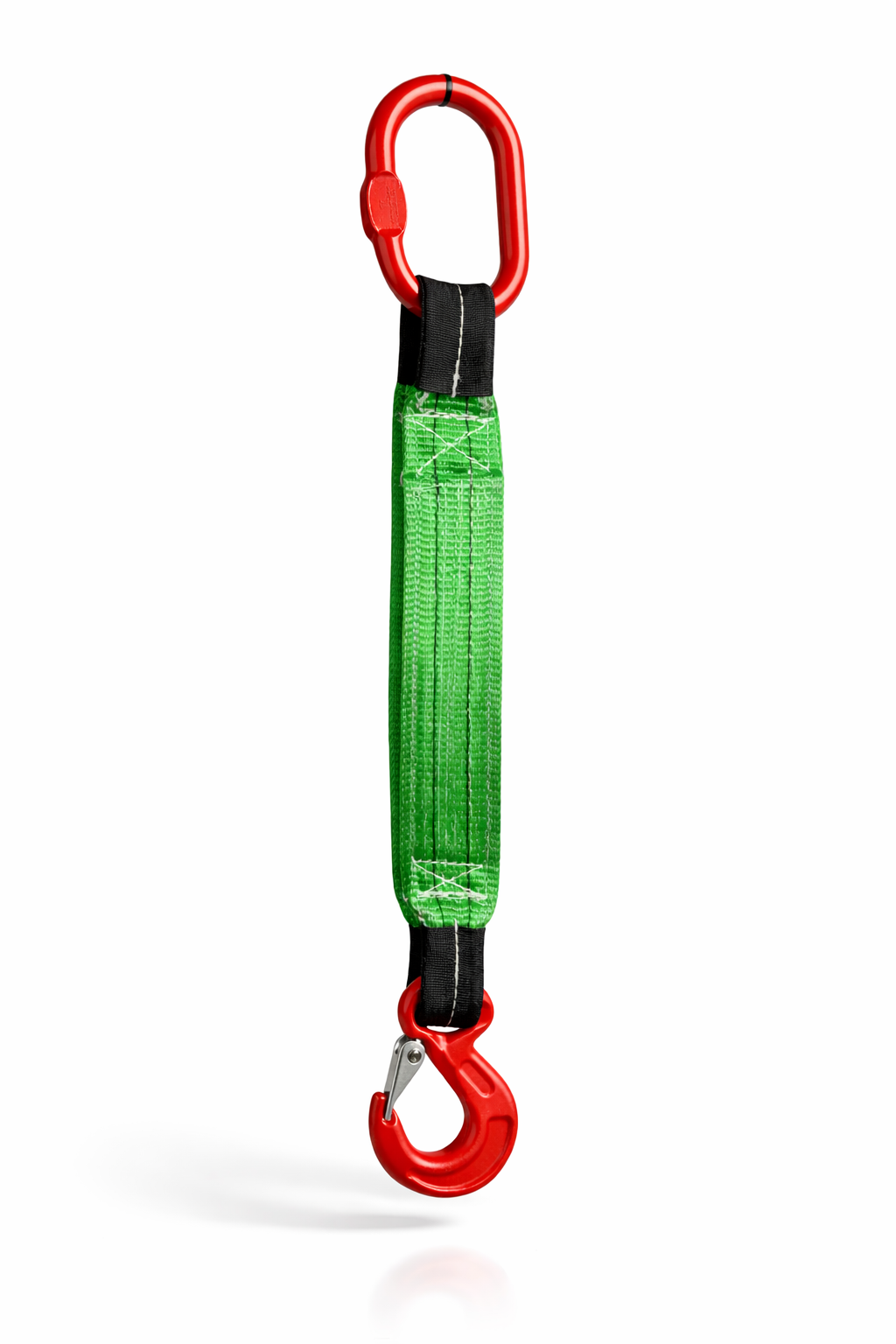

Zawiesie pasowe 1-cięgnowe 3t zakończone hakiem

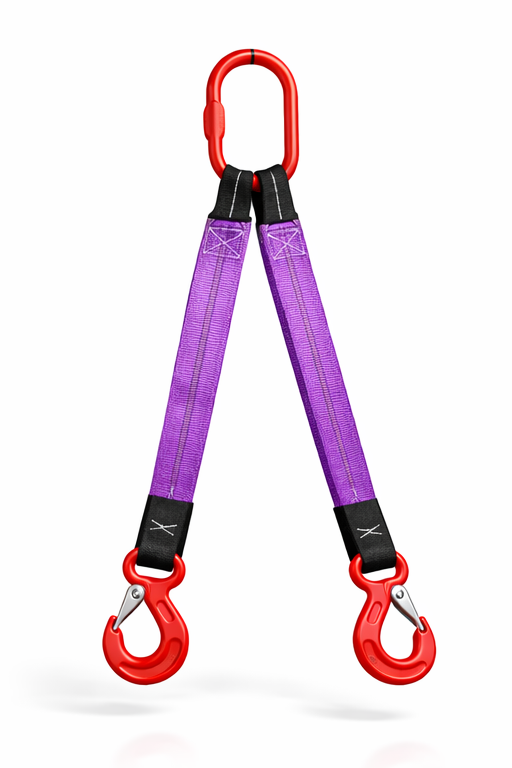

Zawiesia pasowe 2-ciegnowe 1,4t/1t zakończone hakiem
- Dostępność: Dostępny

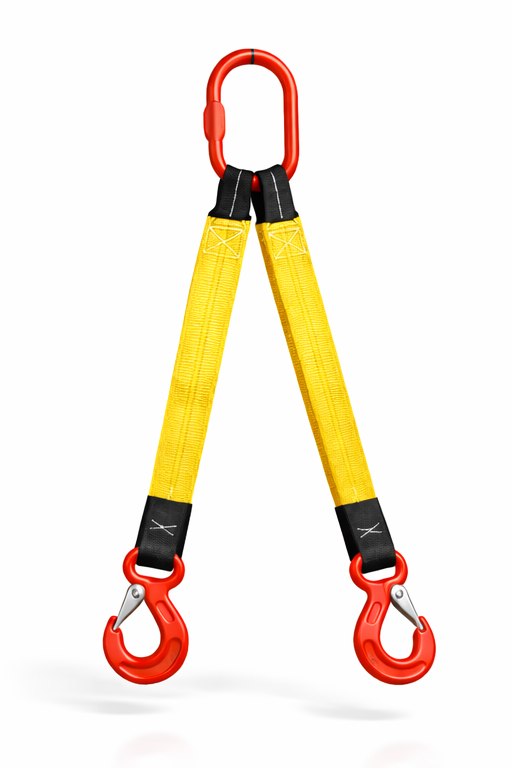

Zawiesia pasowe 2-ciegnowe 2,8t/2t zakończone hakiem
- Dostępność: Dostępny
Zawiesia pasowe 2-ciegnowe 4,2t/3t zakończone hakiem
- Dostępność: Dostępny

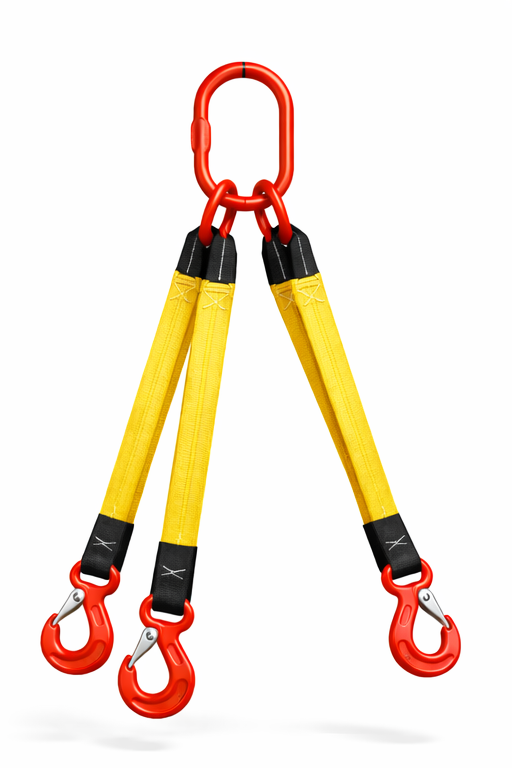

Zawiesia pasowe 3-cięgnowe 2.1t/1,5t zakończone hakiem
- Dostępność: Dostępny
Zawiesia pasowe 3-ciegnowe 6,3t/4,5t zakończone hakiem
- Dostępność: Dostępny

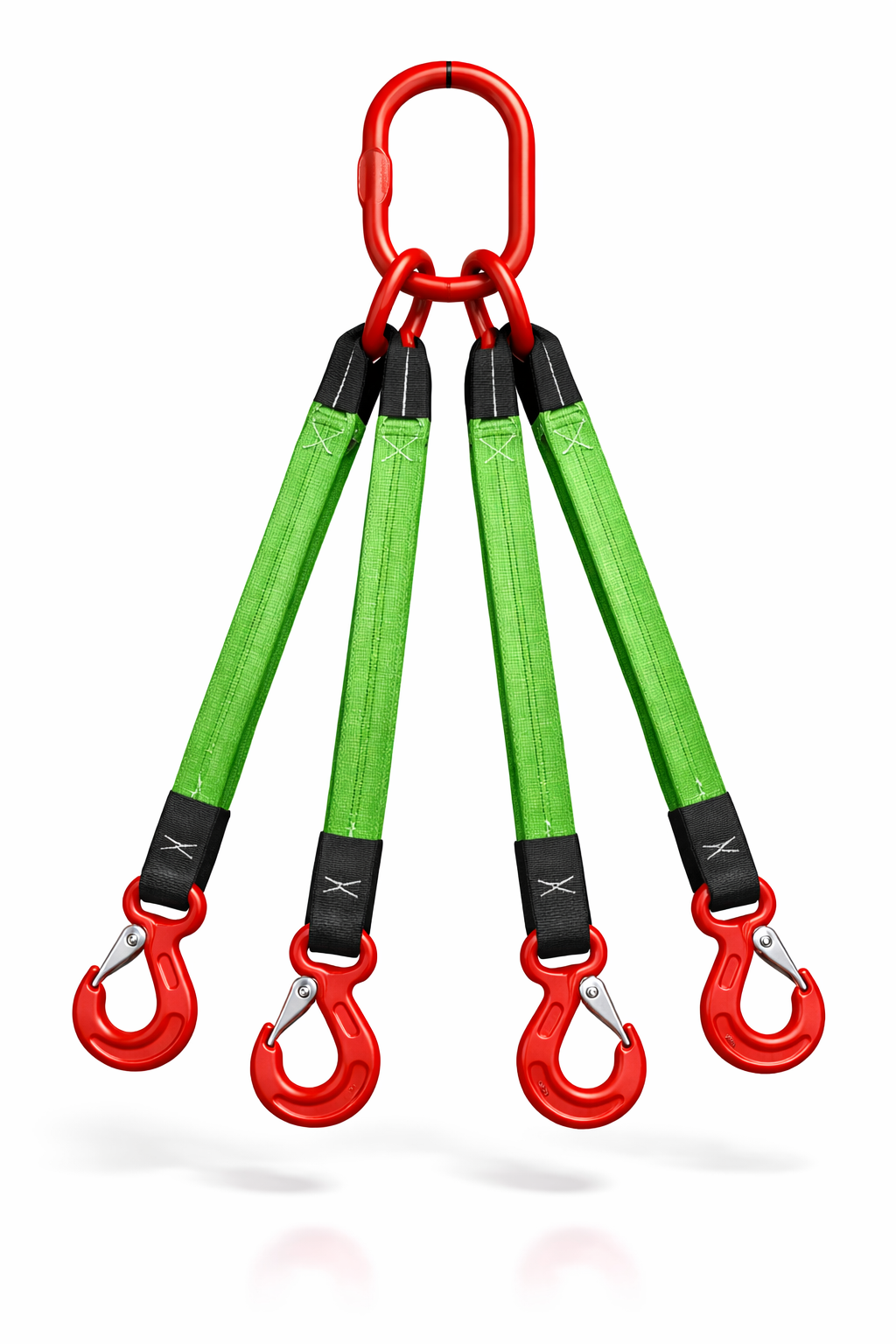

Zawiesia pasowe 4-cięgnowe 6,3t/4,5t zakończone hakiem
- Dostępność: Dostępny
Zawiesia pasowe i tekstylne do bezpiecznego podnoszenia ładunków
```Zawiesia pasowe to lekkie, wytrzymałe i uniwersalne zawiesia tekstylne przeznaczone do podnoszenia, przenoszenia oraz przeładunku różnego rodzaju ładunków. Wykonane z wysokiej jakości taśmy poliestrowej zapewniają dużą nośność przy stosunkowo niewielkiej masie własnej, dzięki czemu są wygodne dla operatora i łatwe w codziennym użytkowaniu.
W ofercie CECHO znajdują się zawiesia pasowe poliestrowe dostępne w wielu wariantach udźwigu, długości roboczej i sposobu zakończenia. Oferujemy między innymi zawiesia pasowe pętlowe, zawiesia bezkońcowe, modele jedno-, dwu-, trzy- i czterocięgnowe zakończone hakami, a także zawiesia wyposażone w ogniwa stalowe.
Dzięki miękkiej i elastycznej powierzchni taśmy zawiesia pasowe dobrze sprawdzają się podczas transportu elementów podatnych na zarysowanie, wgniecenie lub uszkodzenie powłoki. Są często stosowane do podnoszenia maszyn, konstrukcji stalowych, elementów malowanych, szkła, prefabrykatów, części samochodowych, urządzeń oraz ładunków o dużych gabarytach.
```Najważniejsze cechy zawiesi pasowych
```- wykonanie z wytrzymałej taśmy poliestrowej i mocnych nici poliestrowych,
- duża nośność przy niewielkiej masie własnej zawiesia,
- zgodność odpowiednich modeli z wymaganiami normy PN-EN 1492-1,
- współczynnik bezpieczeństwa taśmy wynoszący 7:1 w standardowych zawiesiach pasowych,
- czytelne oznaczenie dopuszczalnego obciążenia roboczego DOR lub WLL,
- oznakowanie zawierające między innymi dane producenta, długość, numer seryjny i datę produkcji,
- dostępność zawiesi zszywanych z jednej, dwóch lub czterech warstw taśmy, zależnie od konstrukcji,
- taśma ochronna zabezpieczająca pętle w najbardziej obciążonych miejscach,
- odporność poliestru na wilgoć oraz brak podatności na rdzewienie,
- dobra odporność na wiele olejów i oparów paliw, zgodnie z instrukcją konkretnego produktu,
- możliwość wykonania zawiesia w długości dopasowanej do zamówienia,
- łatwe składowanie, transport i przygotowanie zawiesia do pracy,
- możliwość stosowania dodatkowych rękawów i osłon chroniących taśmę przed przetarciem,
- dokumentacja obejmująca deklarację zgodności i instrukcję użytkowania.
Rodzaje zawiesi pasowych dostępnych w ofercie CECHO
```Dobór konstrukcji zawiesia powinien uwzględniać masę i kształt ładunku, liczbę punktów podnoszenia, sposób zamocowania oraz warunki panujące w miejscu pracy. W tej kategorii dostępne są zarówno standardowe pasy do podnoszenia, jak i kompletne zawiesia wielocięgnowe z osprzętem stalowym.
Zawiesia pasowe pętlowe B2
Zawiesia pasowe pętlowe B2 należą do najczęściej stosowanych zawiesi tekstylnych. Są zakończone wzmocnionymi pętlami, które umożliwiają współpracę z hakiem urządzenia podnoszącego, szeklą, trawersą lub odpowiednim punktem zaczepowym.
Zawiesia pętlowe są dostępne w wielu długościach i zakresach udźwigu. Kolor taśmy pomaga szybko rozpoznać podstawową nośność standardowego zawiesia, jednak przed każdym użyciem należy sprawdzić również etykietę oraz oznaczenie DOR.

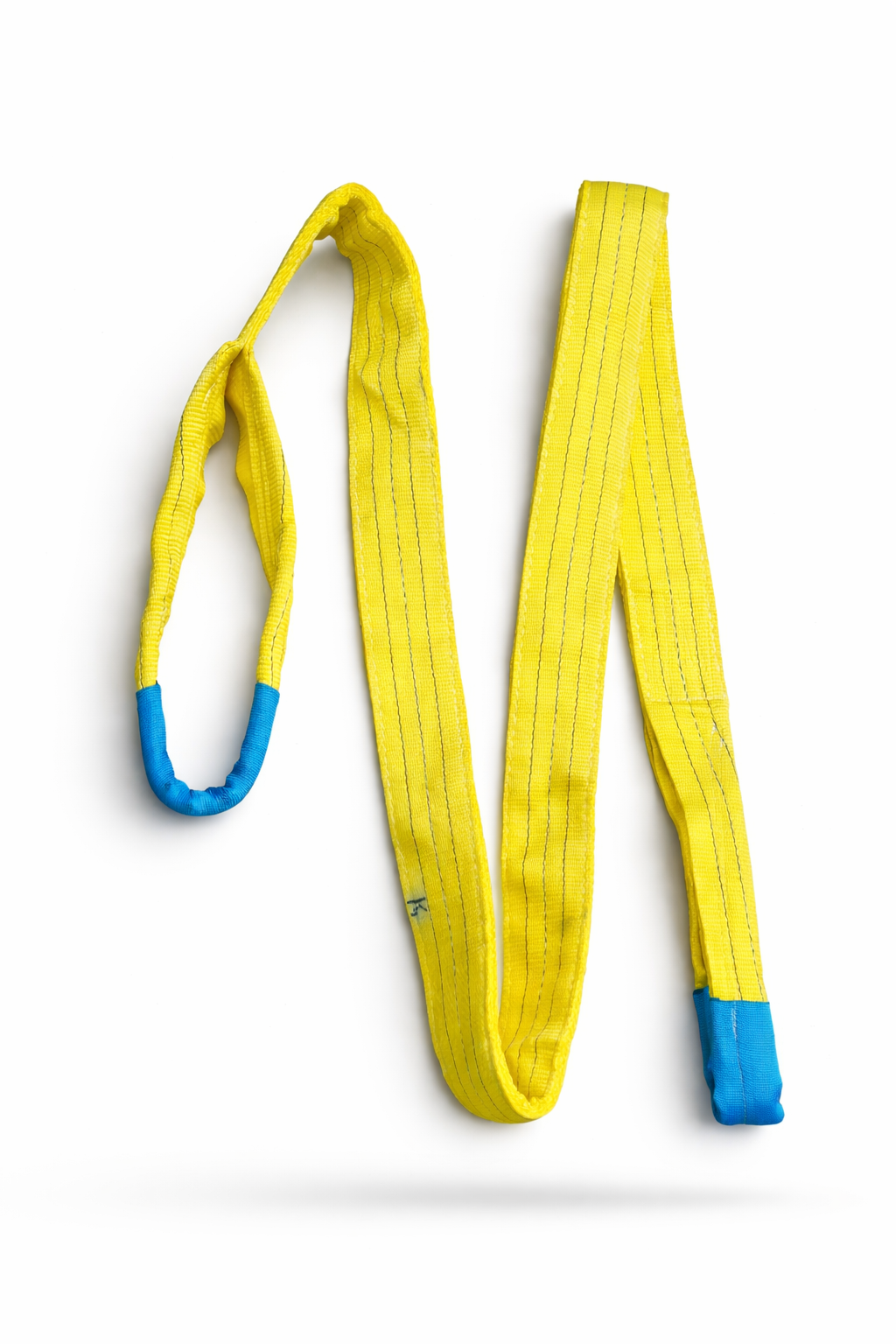

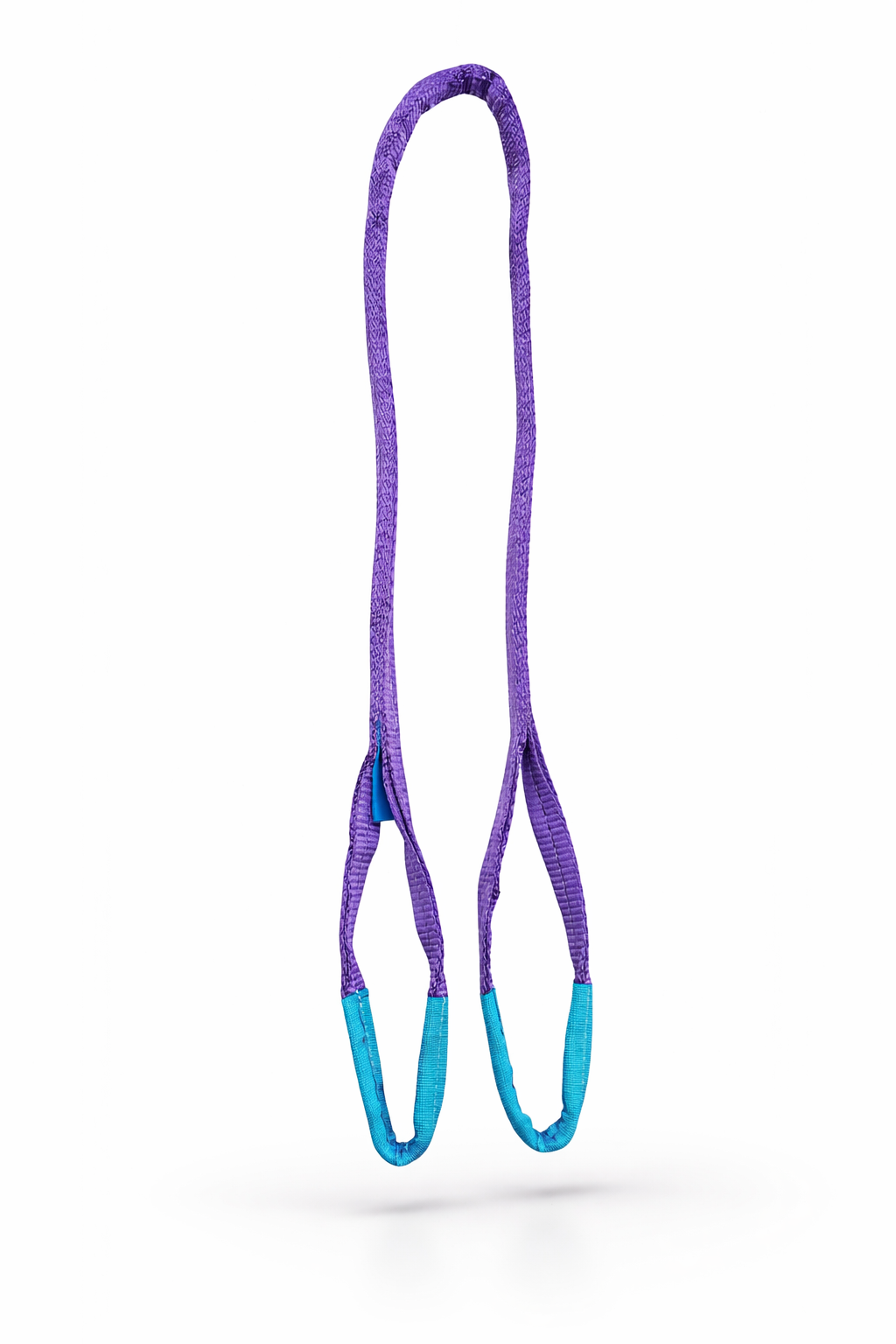

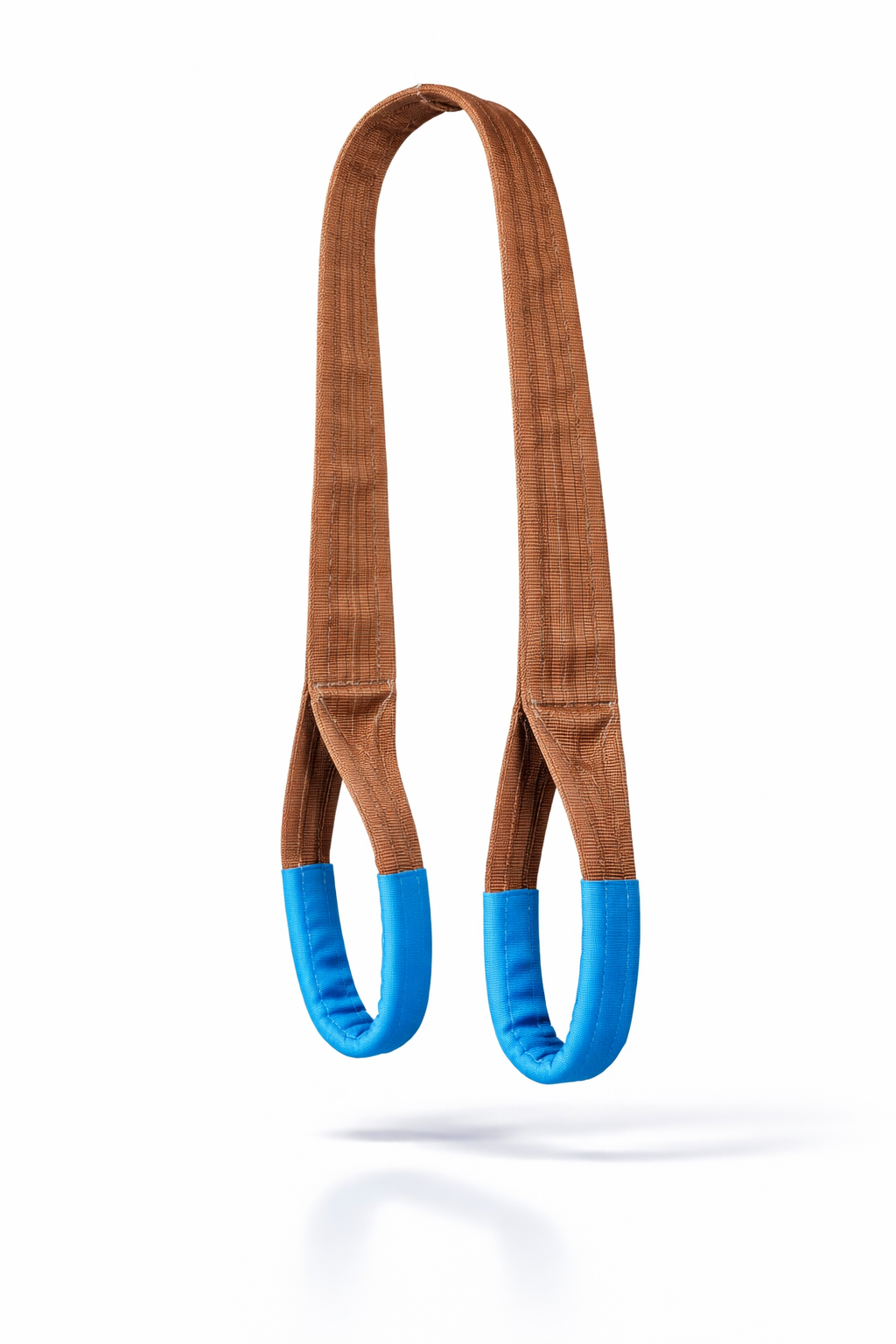

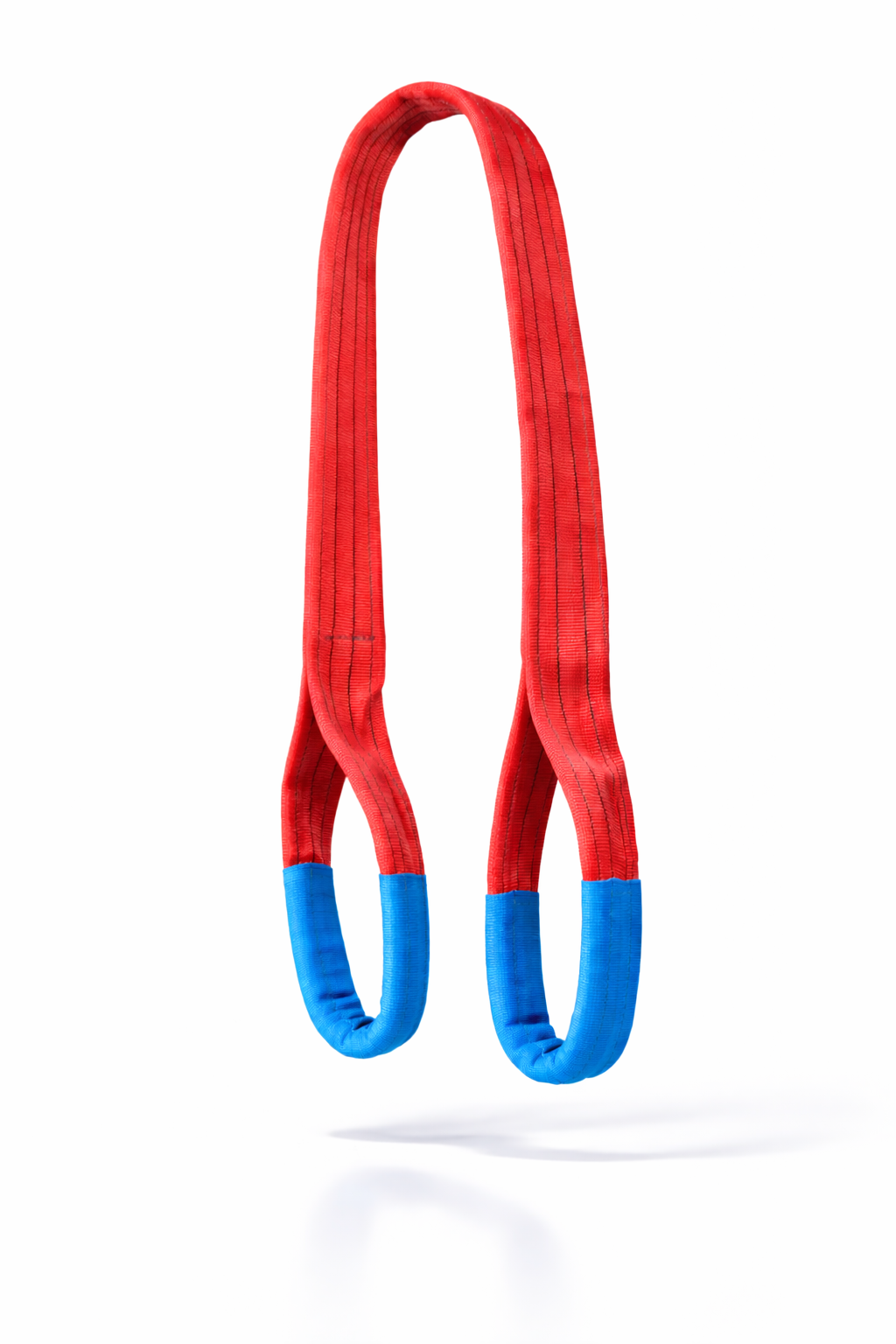

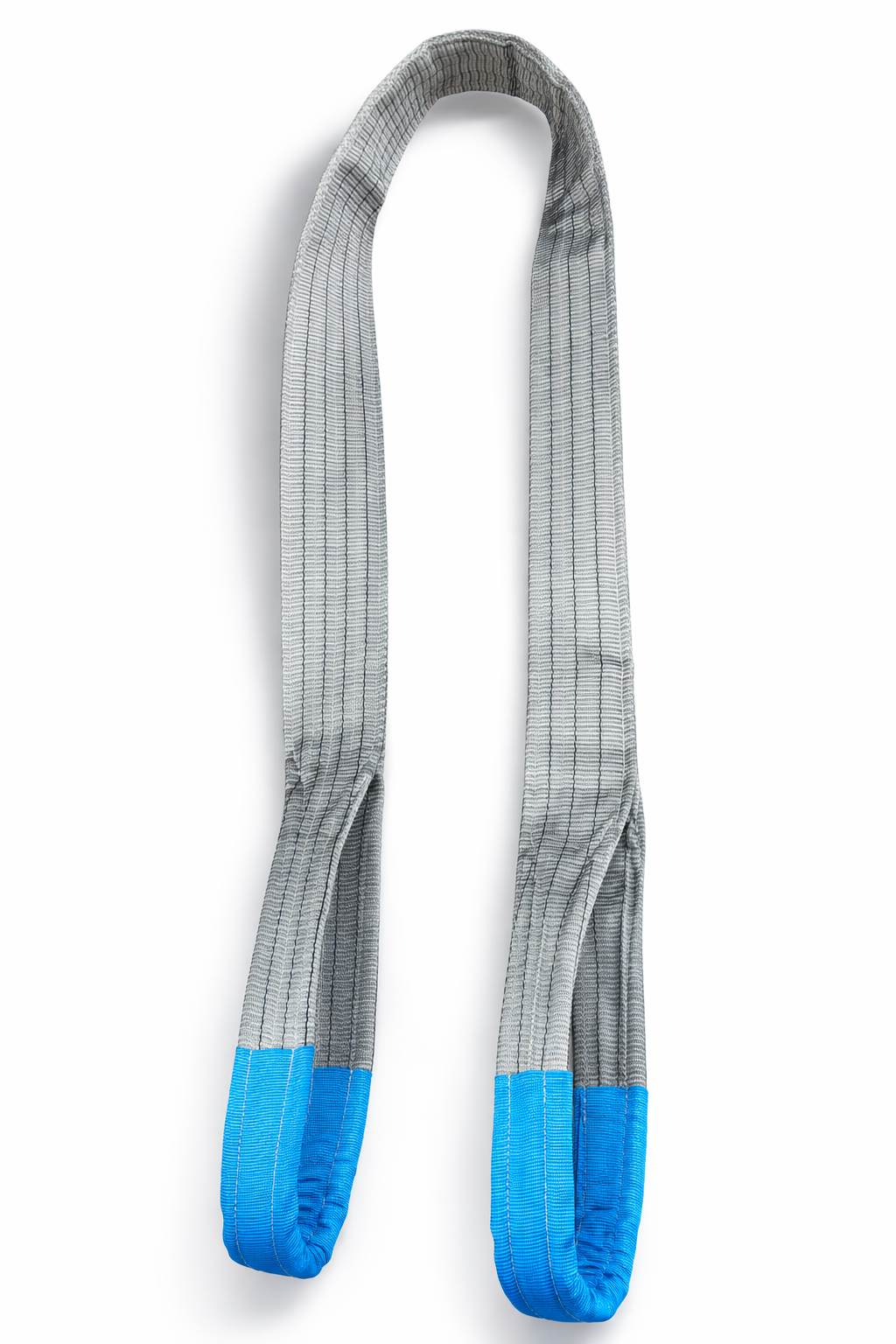

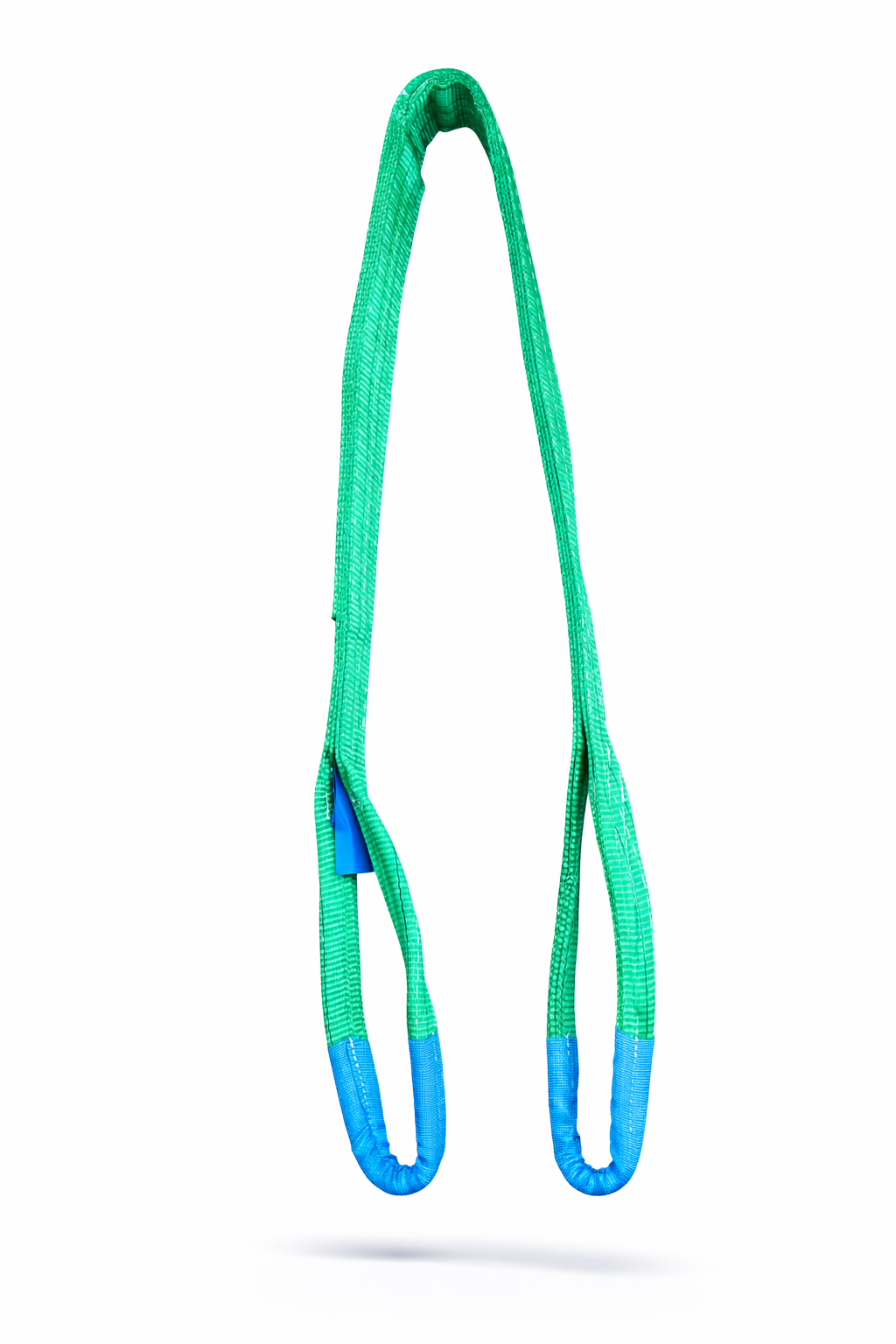

Zawiesia pasowe pętlowe B4
Zawiesia pasowe pętlowe B4 wykonuje się z czterech warstw taśmy. Taka konstrukcja pozwala uzyskać większy udźwig przy zachowaniu zwartej budowy i stosunkowo niewielkiej szerokości zawiesia. Modele czterowarstwowe są przeznaczone do bardziej wymagających zastosowań przemysłowych.
Zawiesia pasowe bezkońcowe A2 i A4
Zawiesia pasowe bezkońcowe A2 mają postać zamkniętej pętli wykonanej z taśmy. Brak tradycyjnych pętli końcowych umożliwia zmianę miejsca oparcia zawiesia na ładunku, co pozwala bardziej równomiernie wykorzystywać jego powierzchnię.
Do podnoszenia cięższych ładunków przeznaczone są również czterowarstwowe zawiesia bezkońcowe A4. Wybierając zawiesie bezkońcowe, należy uwzględnić jego obwód, długość roboczą, sposób opasania ładunku oraz wymagany udźwig.
Zawiesia pasowe 1-cięgnowe
Zawiesia pasowe 1-cięgnowe zakończone hakiem są przeznaczone do podnoszenia ładunków wyposażonych w pojedynczy punkt podnoszenia lub do pracy w odpowiednio zaprojektowanym układzie mocowania. Hak z zabezpieczeniem ogranicza ryzyko przypadkowego wypięcia elementu współpracującego.

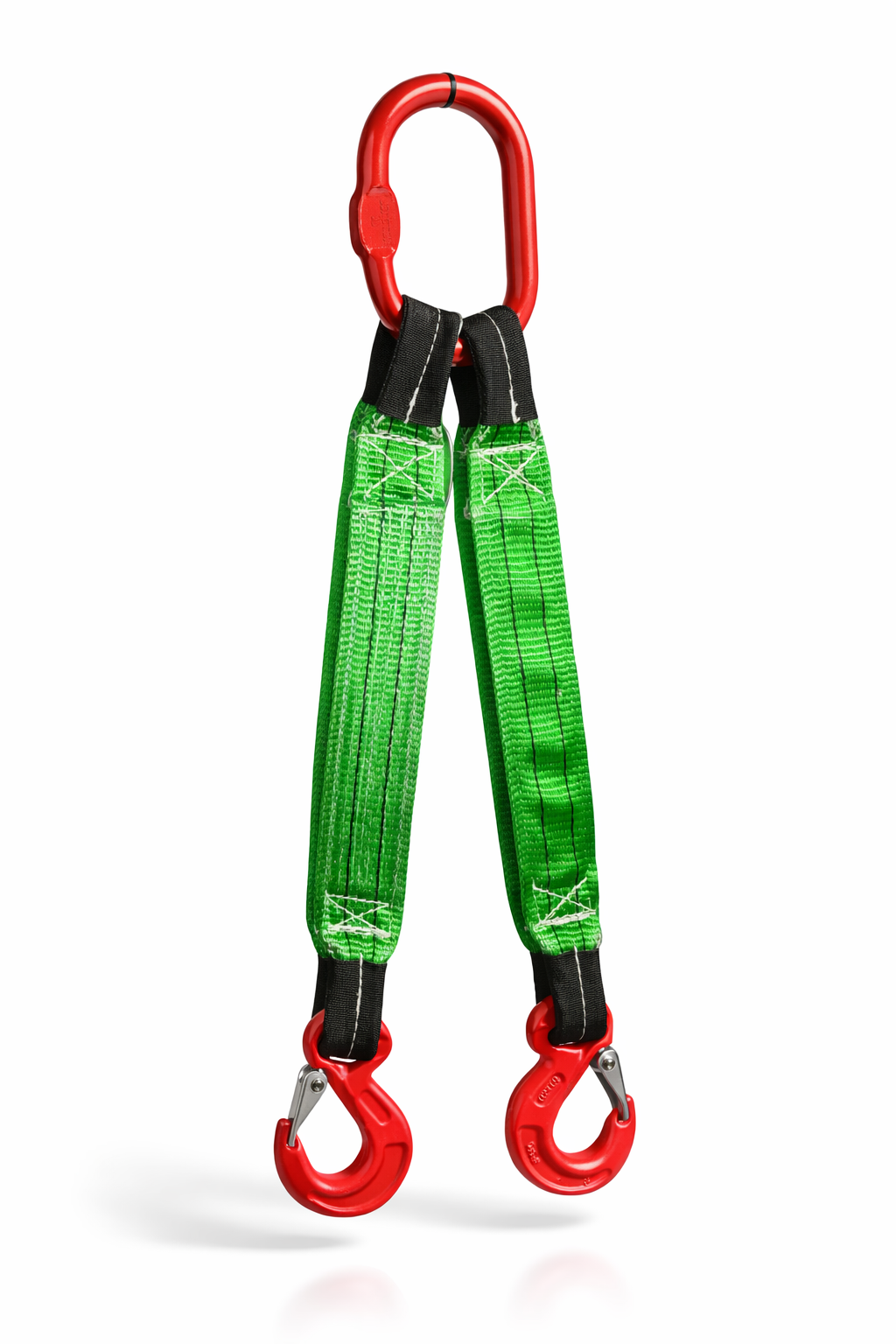

Zawiesia pasowe 2-cięgnowe
Zawiesia pasowe 2-cięgnowe umożliwiają podnoszenie ładunków w dwóch punktach. Sprawdzają się podczas transportu elementów podłużnych, konstrukcji, maszyn i urządzeń wymagających stabilniejszego rozłożenia obciążenia.

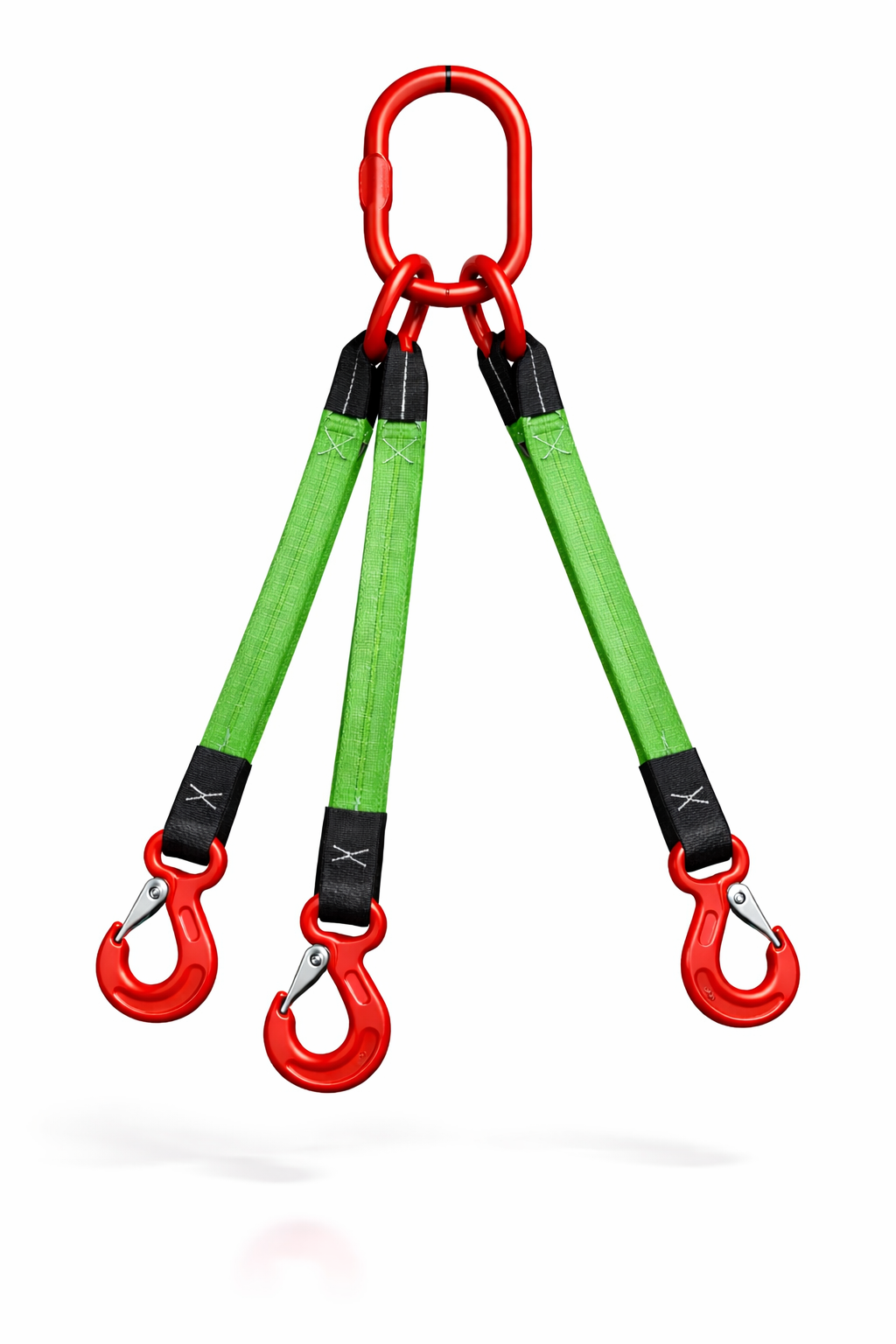

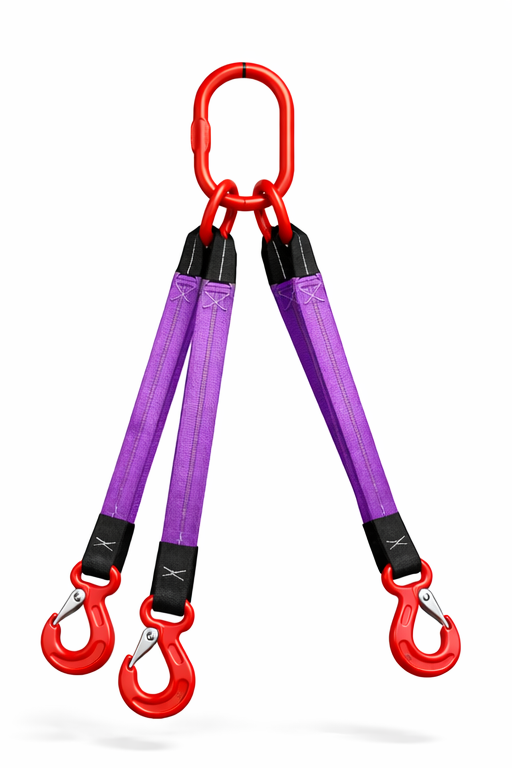

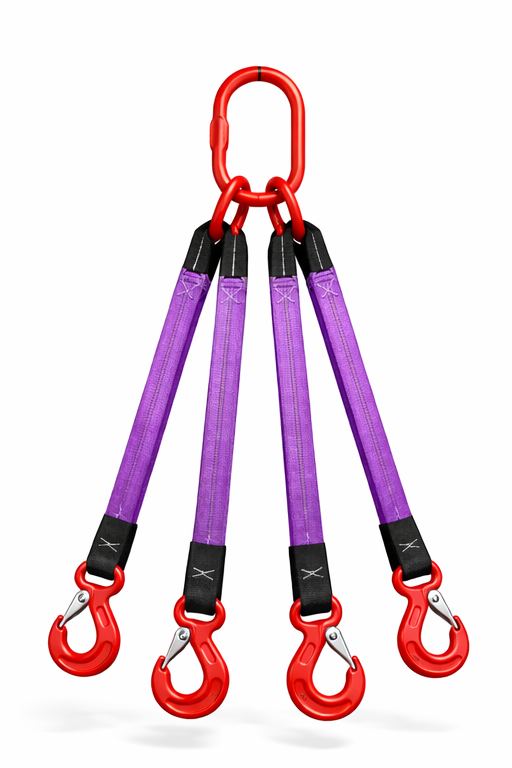

Zawiesia pasowe 3-cięgnowe i 4-cięgnowe
Do ładunków mających trzy lub cztery odpowiednio rozmieszczone punkty podnoszenia przeznaczone są zawiesia pasowe 3-cięgnowe oraz zawiesia pasowe 4-cięgnowe.
Zawiesia wielocięgnowe pozwalają stabilizować większe konstrukcje i rozkładać obciążenie pomiędzy kilka punktów. Ich rzeczywisty dopuszczalny udźwig zależy jednak nie tylko od nośności pojedynczych cięgien, lecz także od kąta ich pracy oraz sposobu rozłożenia ciężaru.

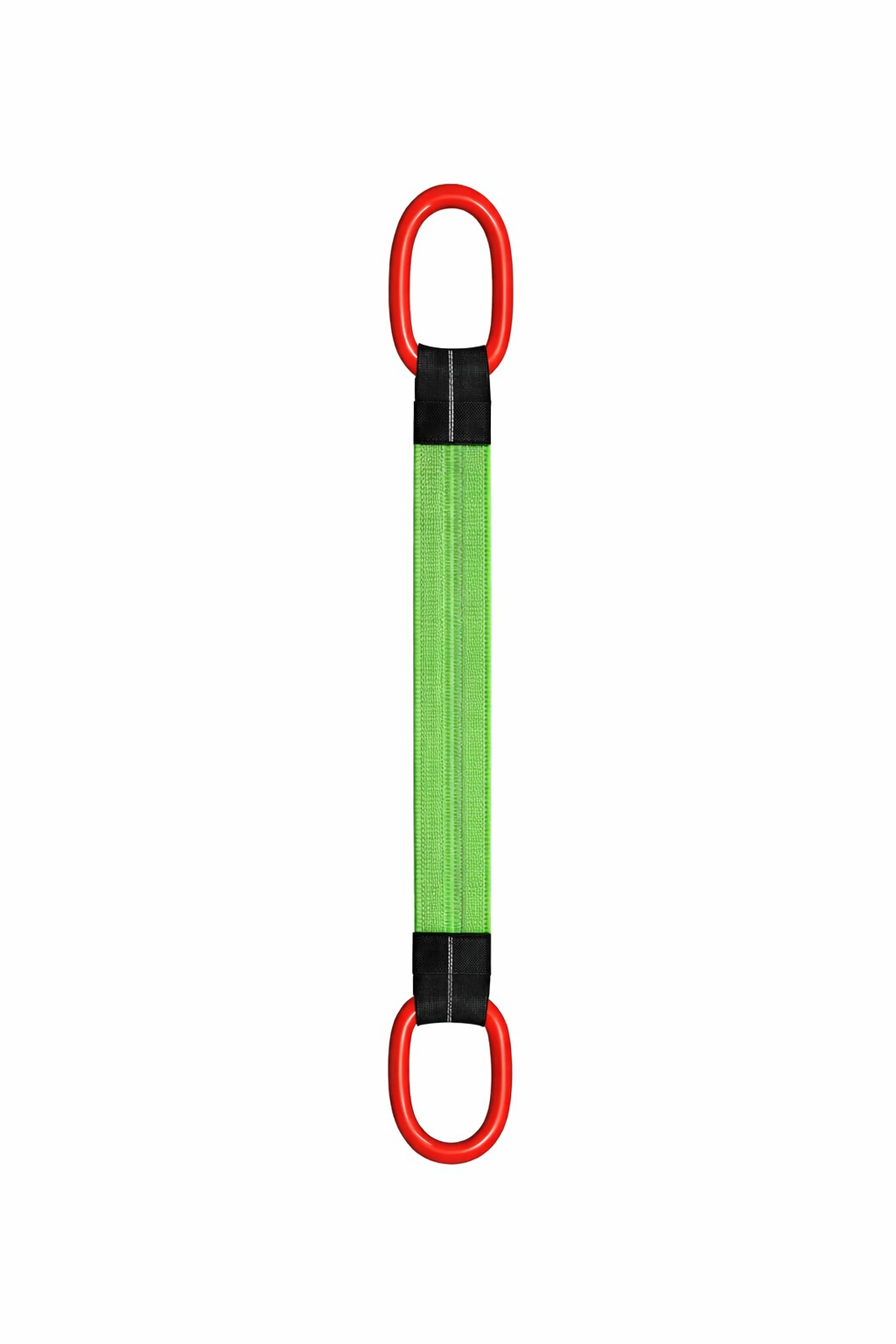

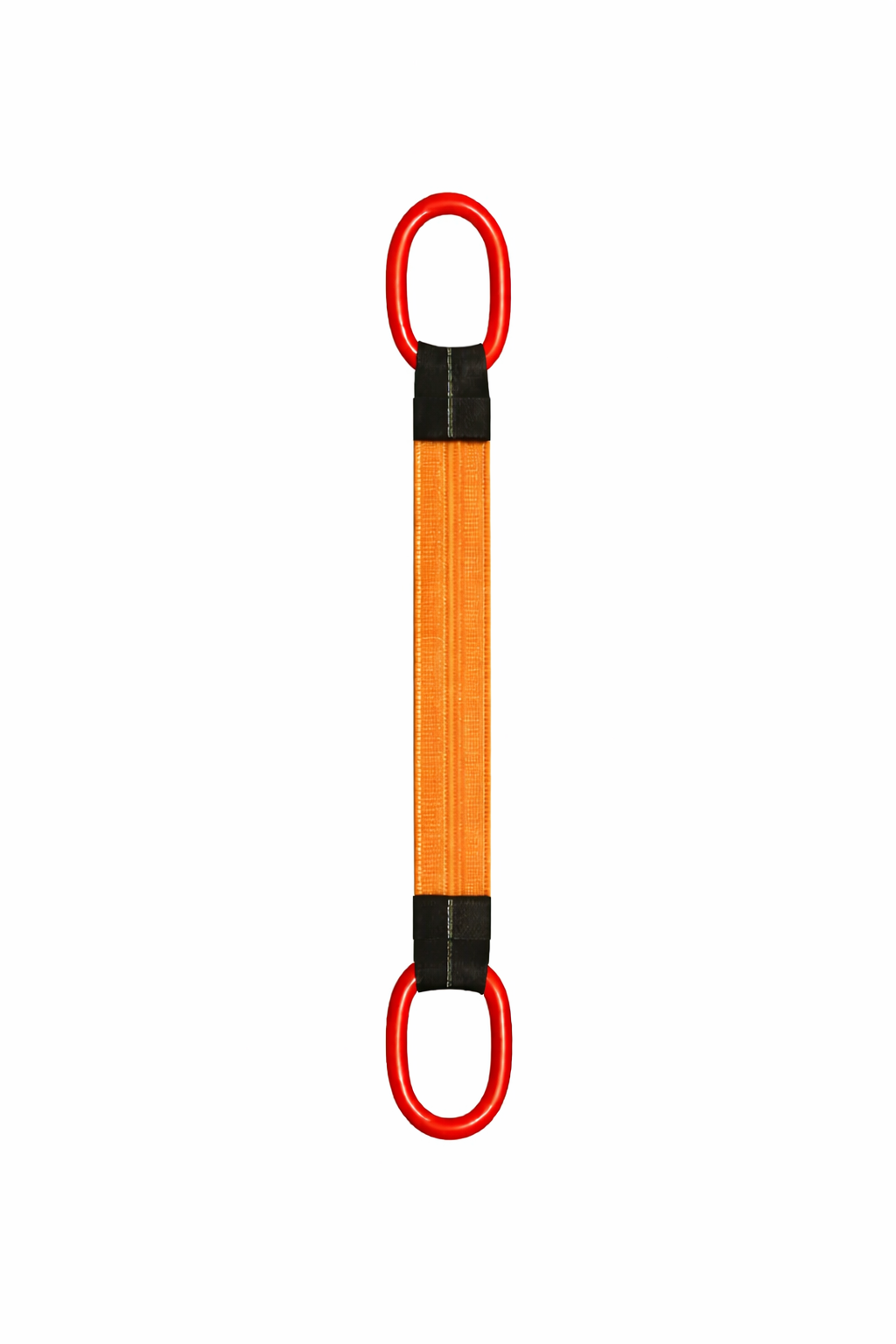

Zawiesia pasowe zakończone ogniwami

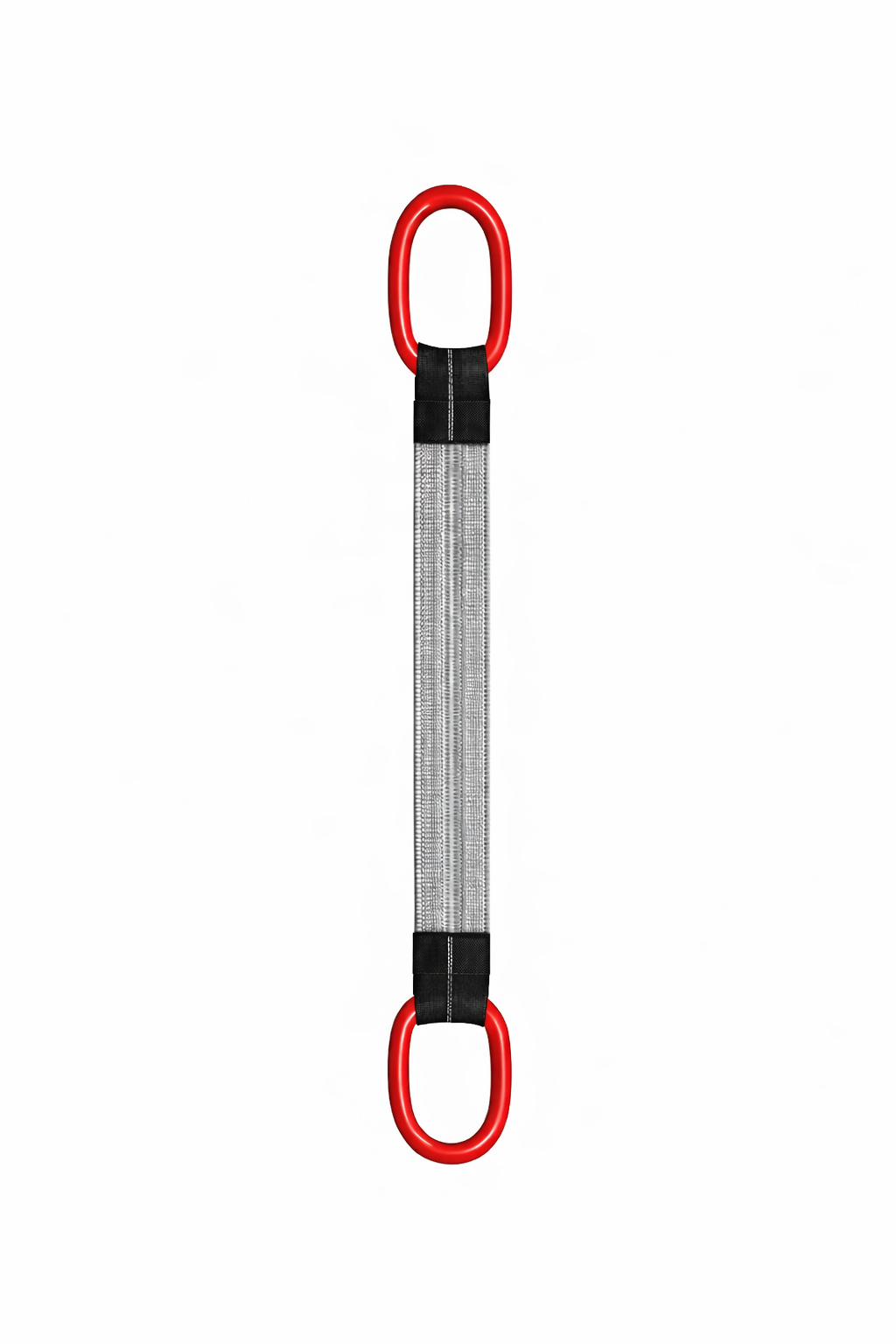

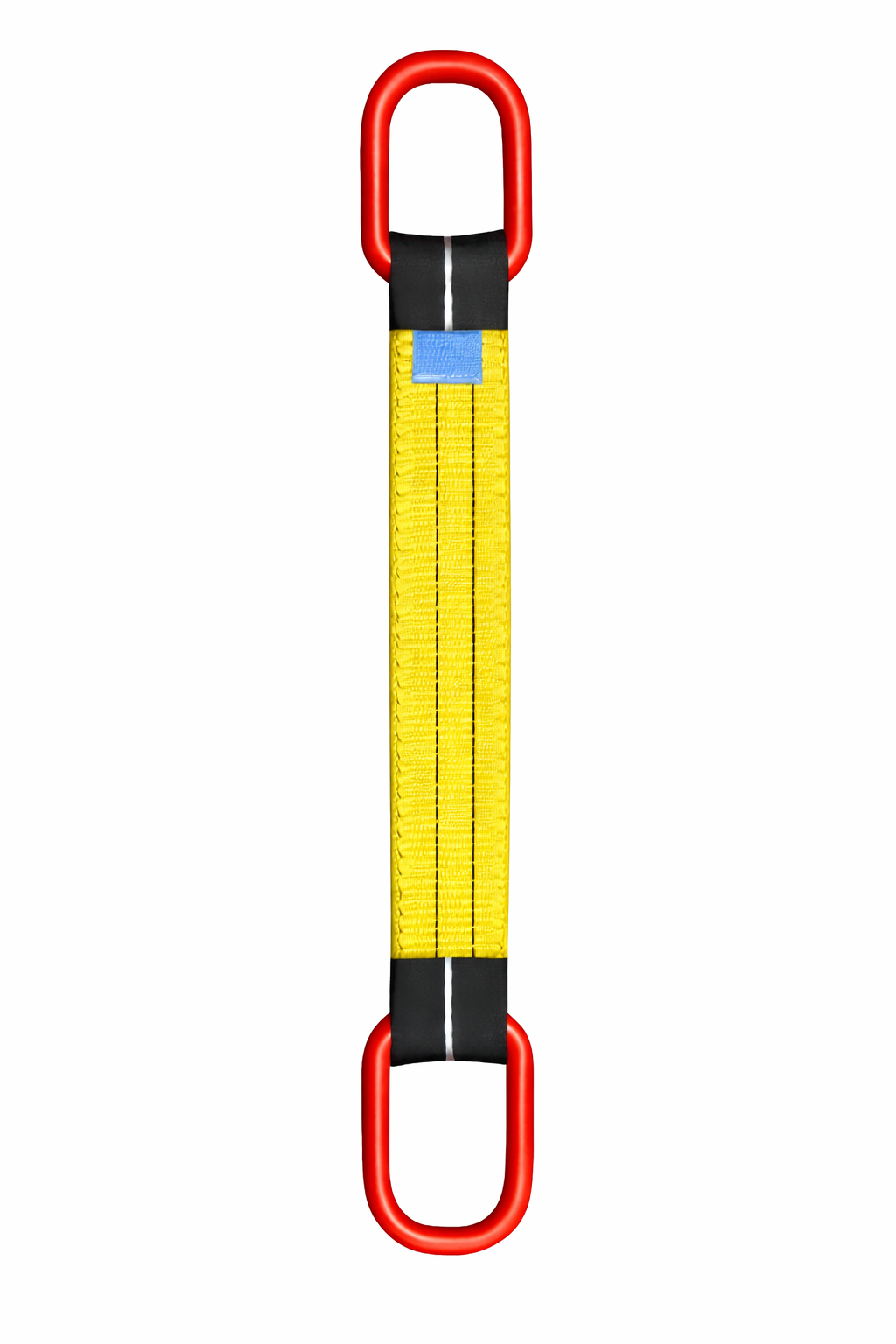

W ofercie znajdują się także zawiesia pasowe zakończone ogniwami owalnymi CA+CA oraz zawiesia z ogniwami płaskimi ED+ED. Stalowe zakończenia ułatwiają połączenie taśmy z hakiem, szeklą, trawersą lub innym elementem układu podnoszenia.
```Jak dobrać odpowiednie zawiesie pasowe?
```Prawidłowy wybór zawiesia pasowego ma bezpośredni wpływ na bezpieczeństwo operatora, ładunku i urządzenia podnoszącego. Nie należy dobierać zawiesia wyłącznie na podstawie jego koloru, szerokości lub wyglądu. Podstawą są dane umieszczone na etykiecie oraz parametry określone w instrukcji użytkowania.
Udźwig zawiesia – DOR i WLL
Najważniejszym parametrem jest dopuszczalne obciążenie robocze DOR, określane również jako WLL. Wartość ta wskazuje maksymalne obciążenie przewidziane dla określonego sposobu pracy zawiesia. Udźwig może ulegać zmianie zależnie od sposobu opasania ładunku, kąta pracy cięgien oraz zastosowanego układu podnoszenia.
W zawiesiach wielocięgnowych zwiększenie kąta pomiędzy cięgnami powoduje wzrost sił działających na poszczególne elementy. Dlatego przed rozpoczęciem pracy należy sprawdzić tabelę udźwigów przypisaną do konkretnego zawiesia.
Długość robocza zawiesia
Długość zawiesia powinna być dopasowana do wymiarów ładunku, położenia jego środka ciężkości, wysokości podnoszenia oraz rozmieszczenia punktów zaczepowych. Długość roboczą mierzy się pomiędzy punktami nośnymi zawiesia, zgodnie z dokumentacją danego modelu.
CECHO wykonuje zawiesia pasowe w wielu standardowych długościach, a także w długościach dopasowanych do indywidualnego zamówienia.
Sposób zakończenia
Pętle tekstylne są lekkie i uniwersalne, natomiast zakończenia stalowe mogą ułatwić połączenie zawiesia z konkretnym urządzeniem lub punktem mocowania. Przy wyborze należy sprawdzić wymiary haka, ogniwa lub szekli i upewnić się, że taśma nie będzie nadmiernie zginana, ściskana ani obciążana punktowo.
Kształt i powierzchnia ładunku
Ostre krawędzie mogą przeciąć lub szybko uszkodzić taśmę poliestrową. W takich miejscach konieczne jest zastosowanie odpowiednio dobranych narożników, rękawów, osłon albo innych zabezpieczeń oddzielających zawiesie od krawędzi ładunku.
W przypadku ładunków o gładkiej lub śliskiej powierzchni należy również sprawdzić, czy zastosowany sposób opasania skutecznie ogranicza możliwość przesunięcia się zawiesia.
Warunki środowiskowe
Zawiesia poliestrowe nie rdzewieją i dobrze znoszą wilgotne środowisko. Odporność na oleje, paliwa i substancje chemiczne zależy jednak od rodzaju substancji, jej stężenia, temperatury oraz czasu kontaktu. Przed zastosowaniem zawiesia w środowisku chemicznym należy sprawdzić instrukcję i tabelę odporności materiałowej producenta.
Maksymalna temperatura pracy oferowanych zawiesi pasowych powinna być każdorazowo sprawdzona w dokumentacji konkretnego produktu. Dla wielu standardowych modeli poliestrowych wskazywana jest temperatura do 100°C, jednak niedopuszczalny jest kontakt z otwartym ogniem, rozgrzanymi elementami lub źródłami ciepła mogącymi uszkodzić włókna.
```Zastosowanie zawiesi pasowych
```Zawiesia pasowe są wykorzystywane wszędzie tam, gdzie konieczne jest bezpieczne podnoszenie ładunków, a jednocześnie istotne są niewielka masa zawiesia, łatwość jego zakładania oraz ochrona powierzchni transportowanego elementu.
- podnoszenie maszyn i urządzeń przemysłowych,
- transport konstrukcji stalowych i elementów malowanych,
- przeładunek prefabrykatów i materiałów budowlanych,
- przenoszenie szkła i elementów o delikatnej powierzchni,
- załadunek oraz rozładunek towarów w magazynach,
- transport części samochodowych, maszynowych i produkcyjnych,
- prace montażowe, serwisowe i remontowe,
- podnoszenie elementów wielkogabarytowych,
- praca z suwnicami, żurawiami, wciągnikami i trawersami,
- zastosowania w budownictwie, logistyce, transporcie i produkcji.
Zawiesia pasowe do ładunków delikatnych
Jedną z najważniejszych zalet zawiesi tekstylnych jest ich przydatność podczas podnoszenia ładunków podatnych na uszkodzenia powierzchni. Elastyczna taśma rozkłada nacisk na większej powierzchni niż cienki element stalowy, ograniczając ryzyko zarysowania, wgniecenia lub uszkodzenia powłoki.
Z tego względu zawiesia pasowe są często wybierane do transportu elementów lakierowanych, malowanych proszkowo, polerowanych, wykonanych ze stali nierdzewnej, tworzyw sztucznych, drewna lub szkła. Należy jednak pamiętać, że miękka taśma również wymaga ochrony przed ostrymi krawędziami.
Zawiesia tekstylne w magazynowaniu i logistyce
Niska masa własna sprawia, że zawiesia tekstylne można szybko przenosić, zakładać i zdejmować z ładunku. Ułatwia to realizację powtarzalnych operacji przeładunkowych w magazynach, centrach logistycznych, zakładach produkcyjnych i terminalach przeładunkowych.
Po zakończeniu pracy zawiesia pasowe zajmują niewiele miejsca i są łatwe w składowaniu. Powinny być przechowywane w suchym, czystym miejscu, z dala od promieniowania UV, źródeł ciepła, ostrych przedmiotów i substancji mogących uszkodzić poliester.
```Bezpieczne użytkowanie zawiesi pasowych
```Każde zawiesie należy sprawdzić przed rozpoczęciem pracy. Szczególną uwagę trzeba zwrócić na stan taśmy, szwów, pętli, etykiety identyfikacyjnej oraz zastosowanych elementów stalowych. Brak czytelnej etykiety może uniemożliwić potwierdzenie udźwigu i prawidłowych warunków pracy zawiesia.
- nie należy przekraczać dopuszczalnego obciążenia roboczego DOR lub WLL,
- nie wolno używać zawiesia z przeciętą, nadtopioną lub silnie przetartą taśmą,
- należy chronić zawiesie przed ostrymi krawędziami ładunku,
- nie wolno wiązać na zawiesiu węzłów ani skracać go przez skręcanie,
- taśma powinna być ułożona płasko, bez niekontrolowanego skręcenia,
- ładunek powinien być stabilny i mieć prawidłowo określony środek ciężkości,
- należy przestrzegać dopuszczalnych kątów pracy zawiesia,
- nie wolno przeciągać zawiesia po ostrym lub chropowatym podłożu,
- uszkodzonego zawiesia nie należy samodzielnie zszywać ani naprawiać,
- zawiesia powinny być objęte kontrolami i przeglądami zgodnymi z instrukcją użytkowania.
Zawiesie pasowe a pas transportowy – najważniejsza różnica
```Zawiesia pasowego przeznaczonego do podnoszenia nie należy mylić z pasem służącym do mocowania ładunku podczas transportu. Zawiesie pasowe jest elementem osprzętu dźwignicowego i służy do unoszenia ładunku. Pas mocujący służy natomiast do dociskania i zabezpieczenia towaru na pojeździe, przyczepie albo platformie.
Pasy mocujące nie mogą być używane do podnoszenia, a zawiesia pasowe nie powinny zastępować systemów mocowania ładunków w transporcie. Każdy produkt musi być stosowany zgodnie z jego oznaczeniem i instrukcją.
```Dlaczego warto wybrać zawiesia pasowe CECHO?
```CECHO jest producentem i dostawcą zawiesi oraz profesjonalnego osprzętu do podnoszenia ładunków. Oferujemy zawiesia pasowe w wielu wariantach udźwigu, długości i konstrukcji, dzięki czemu możemy dobrać rozwiązanie zarówno do standardowych prac przeładunkowych, jak i do nietypowych procesów technologicznych.
Pomagamy dobrać rodzaj taśmy, długość roboczą, liczbę cięgien, osprzęt stalowy, haki, ogniwa oraz dodatkowe osłony. Przy doborze uwzględniamy masę i wymiary ładunku, położenie środka ciężkości, liczbę punktów podnoszenia, kąty pracy i warunki środowiskowe.
Dostępność wielu standardowych wariantów oraz możliwość wykonania zawiesia według zamówienia pozwalają dopasować produkt do konkretnego stanowiska pracy, maszyny, konstrukcji lub procesu transportowego.
```Najczęściej zadawane pytania o zawiesia pasowe
```Co to jest zawiesie pasowe?
Zawiesie pasowe to tekstylny element przeznaczony do podnoszenia i przenoszenia ładunków. Wykonuje się je najczęściej z wytrzymałej taśmy poliestrowej. Może mieć pętle, obwód zamknięty albo stalowe zakończenia, takie jak haki i ogniwa.
Czym różni się zawiesie pasowe od zawiesia wężowego?
Zawiesie pasowe wykonane jest z płaskiej, tkanej taśmy. Zawiesie wężowe ma wewnętrzny rdzeń z włókien nośnych umieszczony w ochronnym rękawie. Obydwa rozwiązania są lekkie i przeznaczone do podnoszenia, ale różnią się konstrukcją, sposobem układania na ładunku i odpornością na określone rodzaje uszkodzeń.
Co oznacza DOR w zawiesiu pasowym?
DOR oznacza dopuszczalne obciążenie robocze. Jest to maksymalne obciążenie, z jakim zawiesie może pracować w warunkach określonych przez producenta. Odpowiednikiem stosowanym w oznaczeniach międzynarodowych jest skrót WLL.
Czy kolor zawiesia oznacza jego udźwig?
W standardowych zawiesiach pasowych kolor taśmy odpowiada określonej podstawowej nośności. Kolor jest jednak wyłącznie pomocą identyfikacyjną. Przed użyciem zawsze trzeba odczytać wartość DOR z etykiety zawiesia i sprawdzić tabelę udźwigów dla danego sposobu pracy.
Jak mierzy się długość zawiesia pasowego?
Długość roboczą mierzy się pomiędzy punktami nośnymi zawiesia. Dokładny sposób pomiaru zależy od konstrukcji produktu, dlatego należy sprawdzić rysunek i opis przypisany do wybranego modelu.
Czy zawiesia pasowe mogą pracować na ostrych krawędziach?
Taśma nie powinna bezpośrednio stykać się z ostrą krawędzią. Konieczne jest zastosowanie odpowiednich osłon, rękawów lub narożników. Rodzaj zabezpieczenia należy dopasować do promienia i ostrości krawędzi, nacisku oraz możliwego przesuwania się zawiesia.
Czy można zamówić zawiesie pasowe o niestandardowej długości?
Tak. Zawiesia pasowe mogą być wykonywane w wielu długościach roboczych, również według indywidualnego zamówienia. Przy zamówieniu należy podać wymagany udźwig, długość, rodzaj zakończeń i planowany sposób pracy.
Kiedy zawiesie pasowe trzeba wycofać z użytkowania?
Zawiesie należy wycofać między innymi po stwierdzeniu przecięć, nadtopień, poważnych przetarć, uszkodzeń szwów, deformacji elementów stalowych, wpływu niebezpiecznych substancji chemicznych albo utraty czytelności oznaczeń uniemożliwiającej identyfikację produktu.
```Potrzebujesz pomocy w doborze zawiesia pasowego?
```Skontaktuj się z doradcą CECHO. Pomożemy dobrać udźwig, długość roboczą, liczbę cięgien, rodzaj zakończeń oraz odpowiednie zabezpieczenie taśmy do konkretnego ładunku i sposobu pracy.
