Akcesoria do zawiesi

W ofercie CECHO znajdują się między innymi haki do zawiesi łańcuchowych, haki z zabezpieczeniem, haki skracające, haki obrotowe, haki samozamykające, szakle omega, szakle proste, ogniwa główne, ogniwa pomocnicze, złączki łańcuchowe oraz pozostałe elementy służące do kompletacji i modernizacji zawiesi.

Szeroki wybór konstrukcji, rozmiarów i klas wytrzymałości pozwala dobrać elementy do zawiesi łańcuchowych, pasowych i linowych oraz do różnych sposobów mocowania i podnoszenia ładunku.

Haki zawiesiowe do podnoszenia ładunków

Haki zawiesiowe są jednym z podstawowych elementów zakończeniowych zawiesi. Ich zadaniem jest zapewnienie odpowiedniego połączenia pomiędzy zawiesiem a punktem zaczepienia na transportowanym ładunku.

W zależności od konstrukcji zawiesia, sposobu podnoszenia oraz charakteru wykonywanej pracy można zastosować różne rodzaje haków.

W ofercie dostępne są między innymi:

• haki zawiesiowe z zabezpieczeniem – uniwersalne haki wyposażone w zapadkę ograniczającą możliwość przypadkowego wypięcia elementu z gardzieli haka,

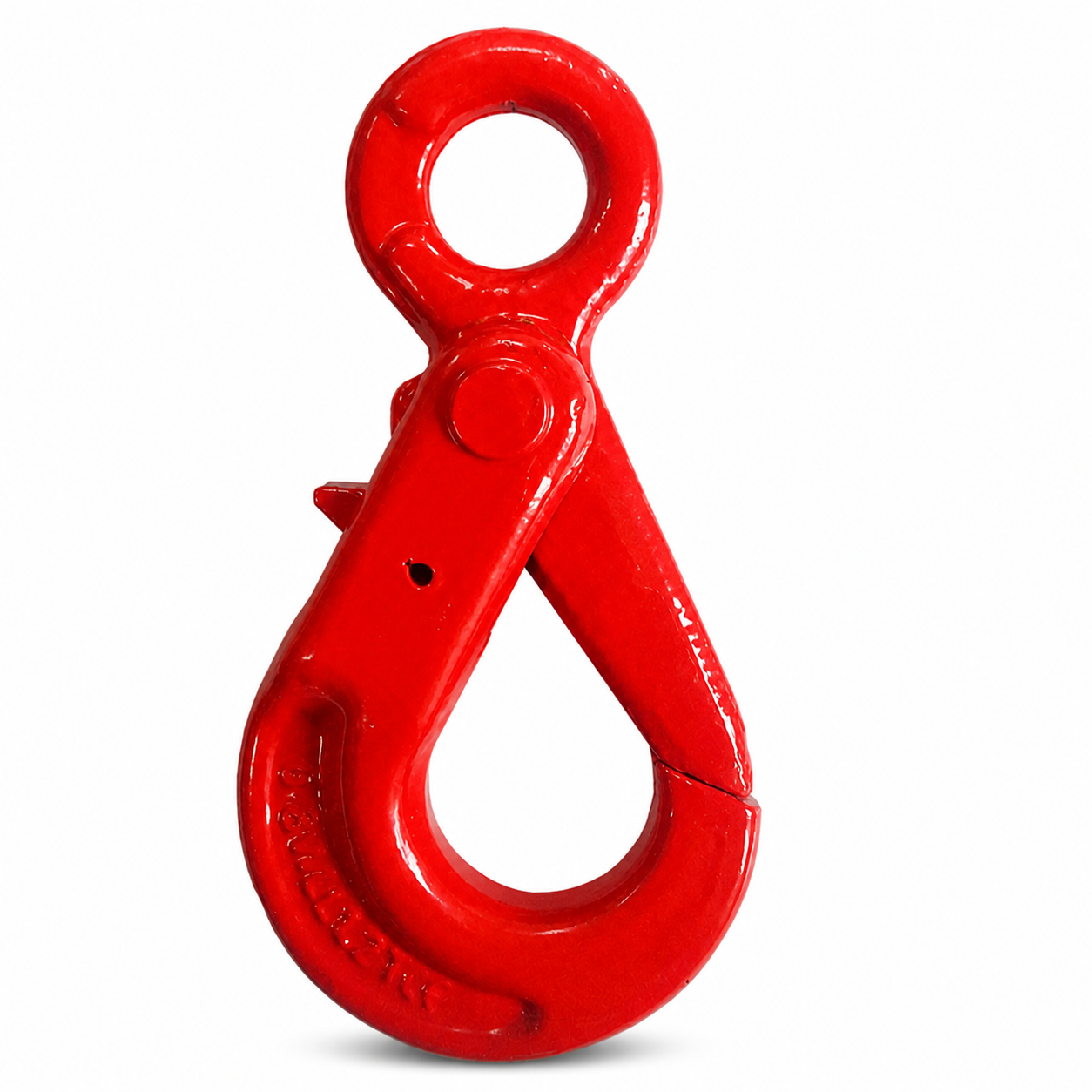

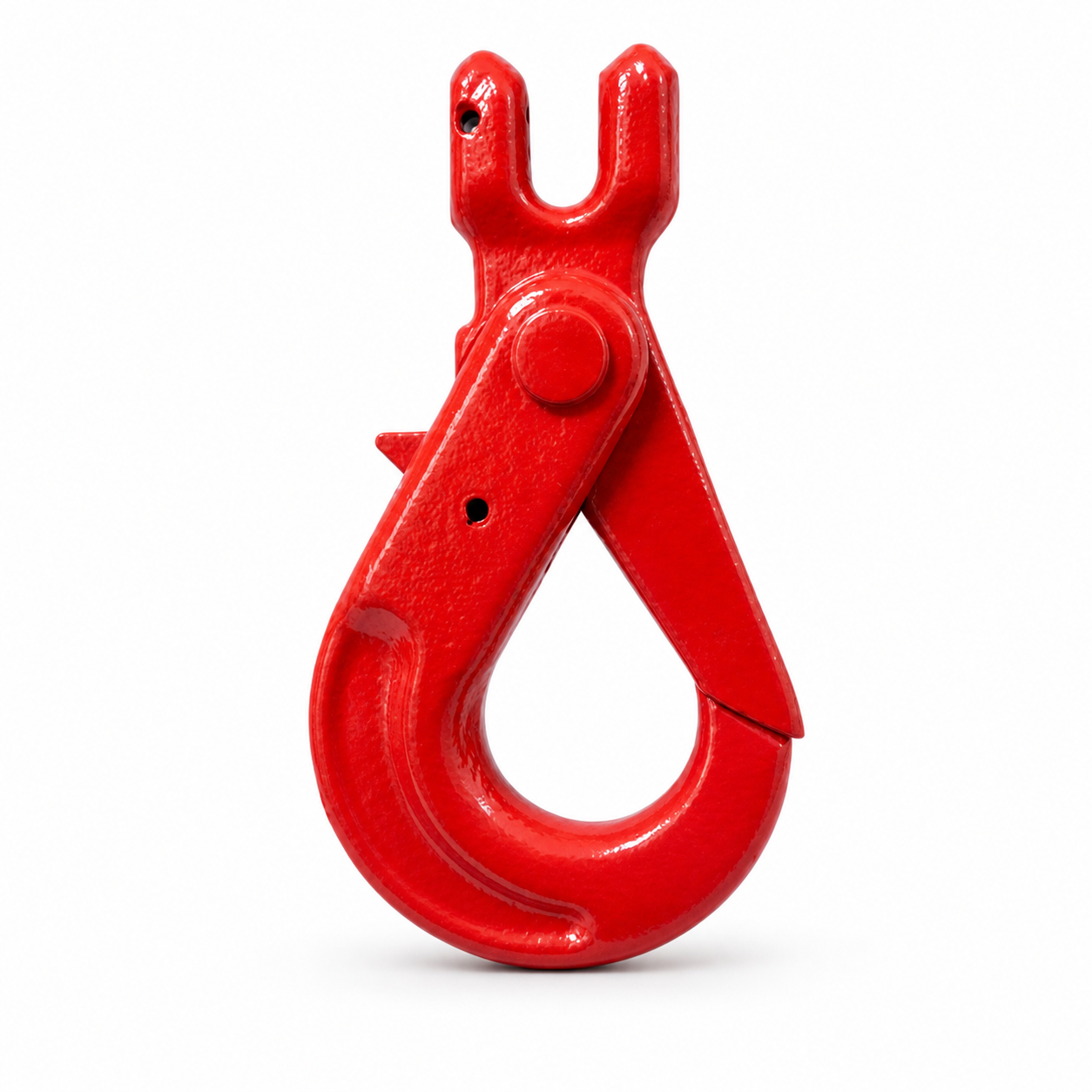

• haki samozamykające – konstrukcje przeznaczone do zastosowań wymagających zwiększenia bezpieczeństwa mocowania ładunku,

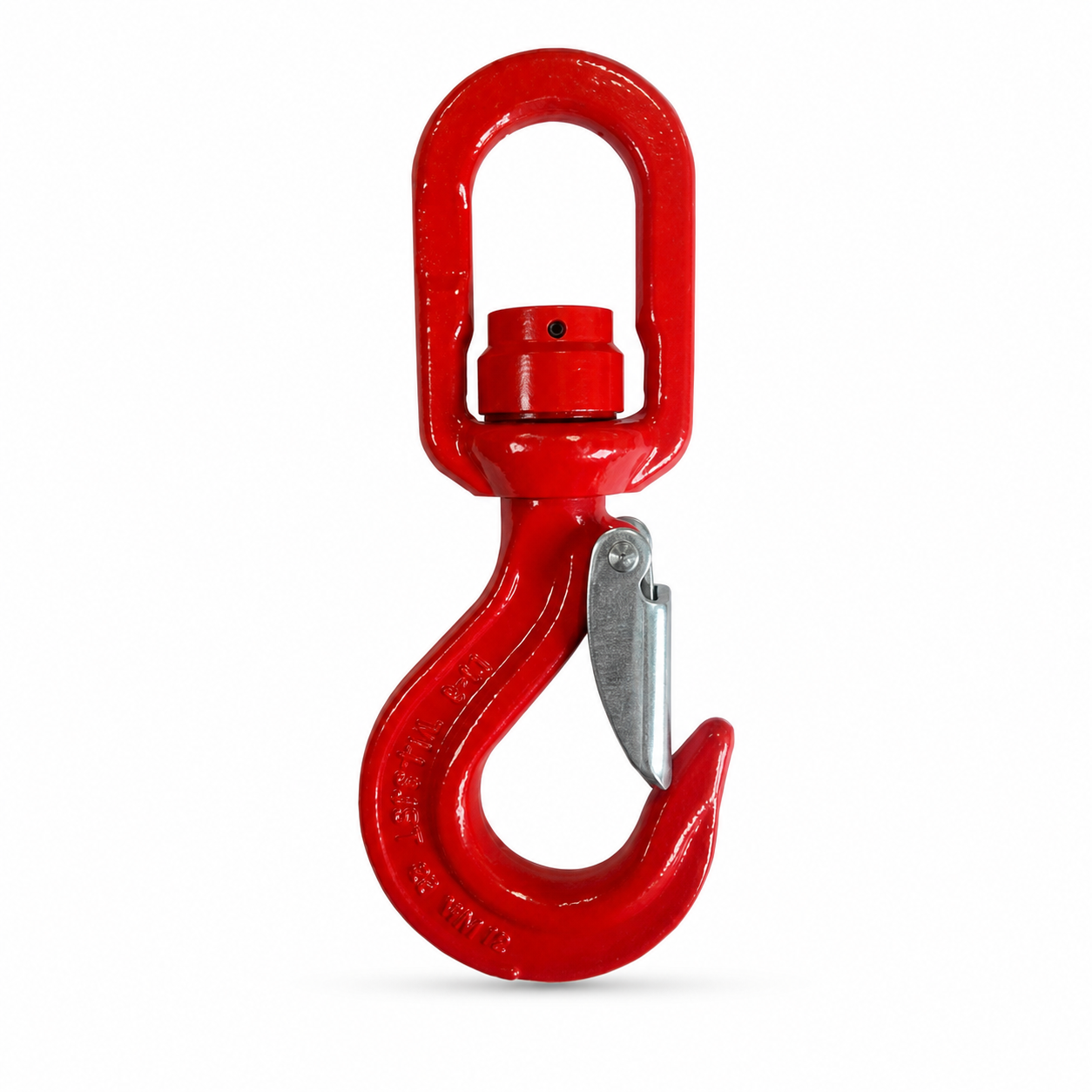

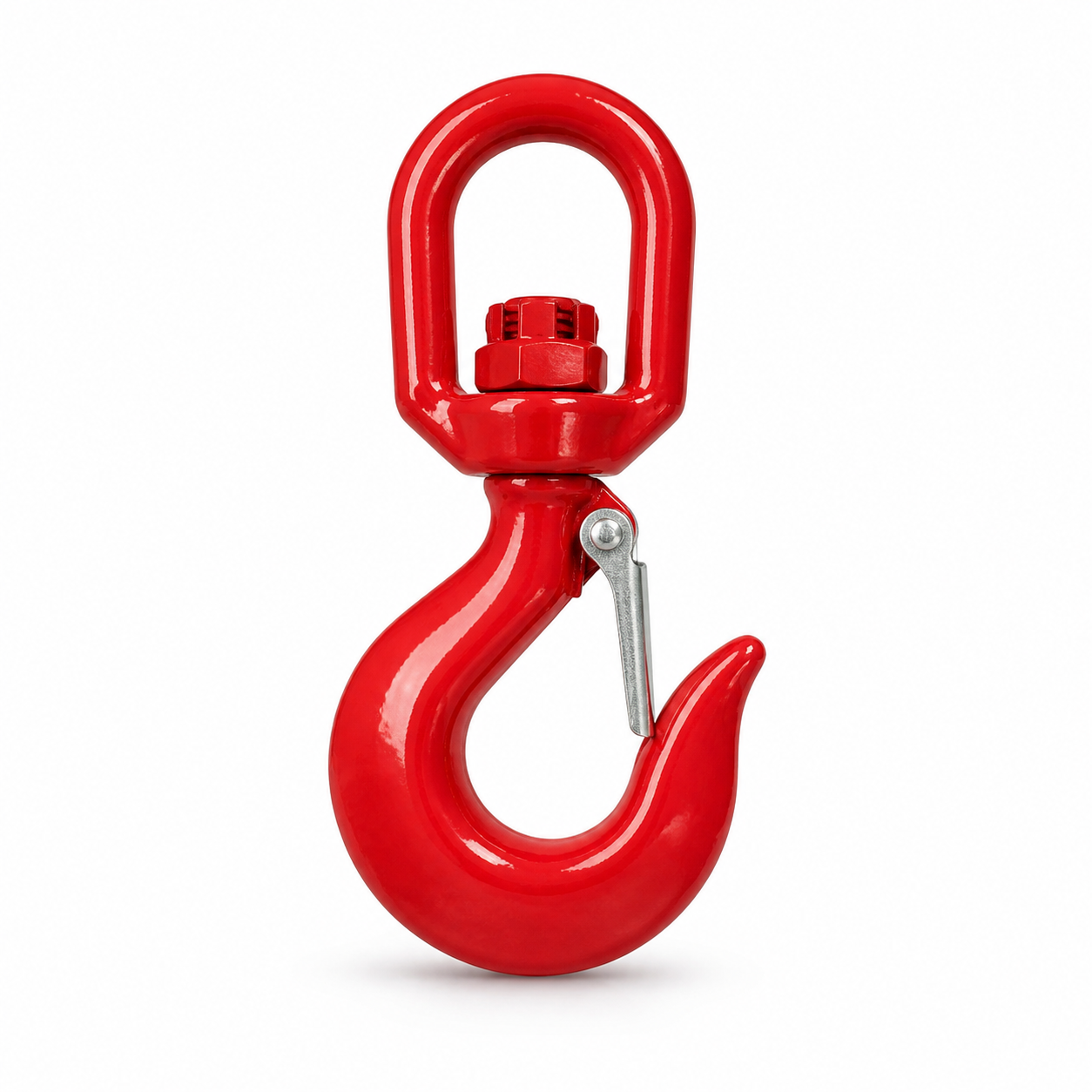

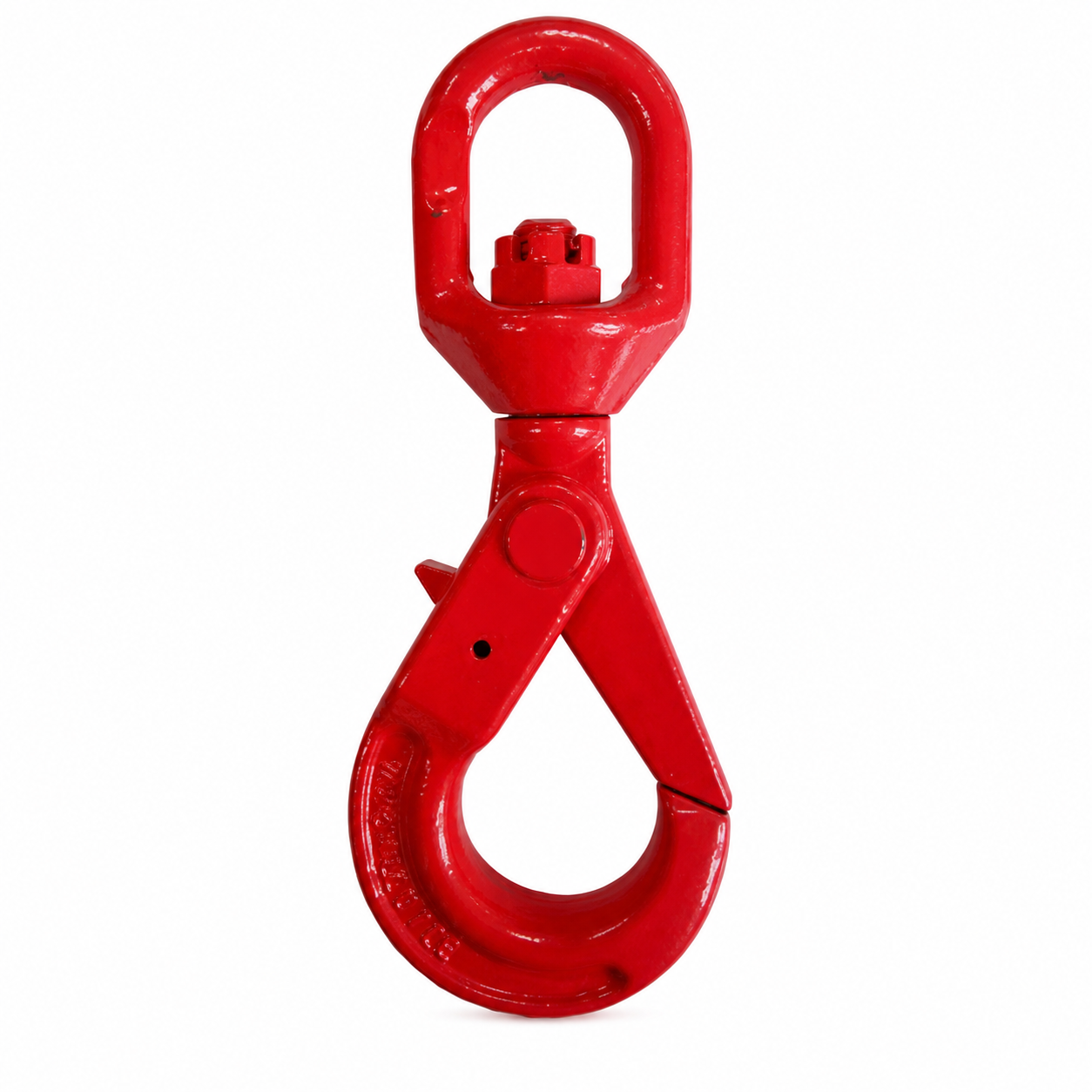

• haki obrotowe – stosowane w układach wymagających możliwości obracania haka względem osi zawiesia,

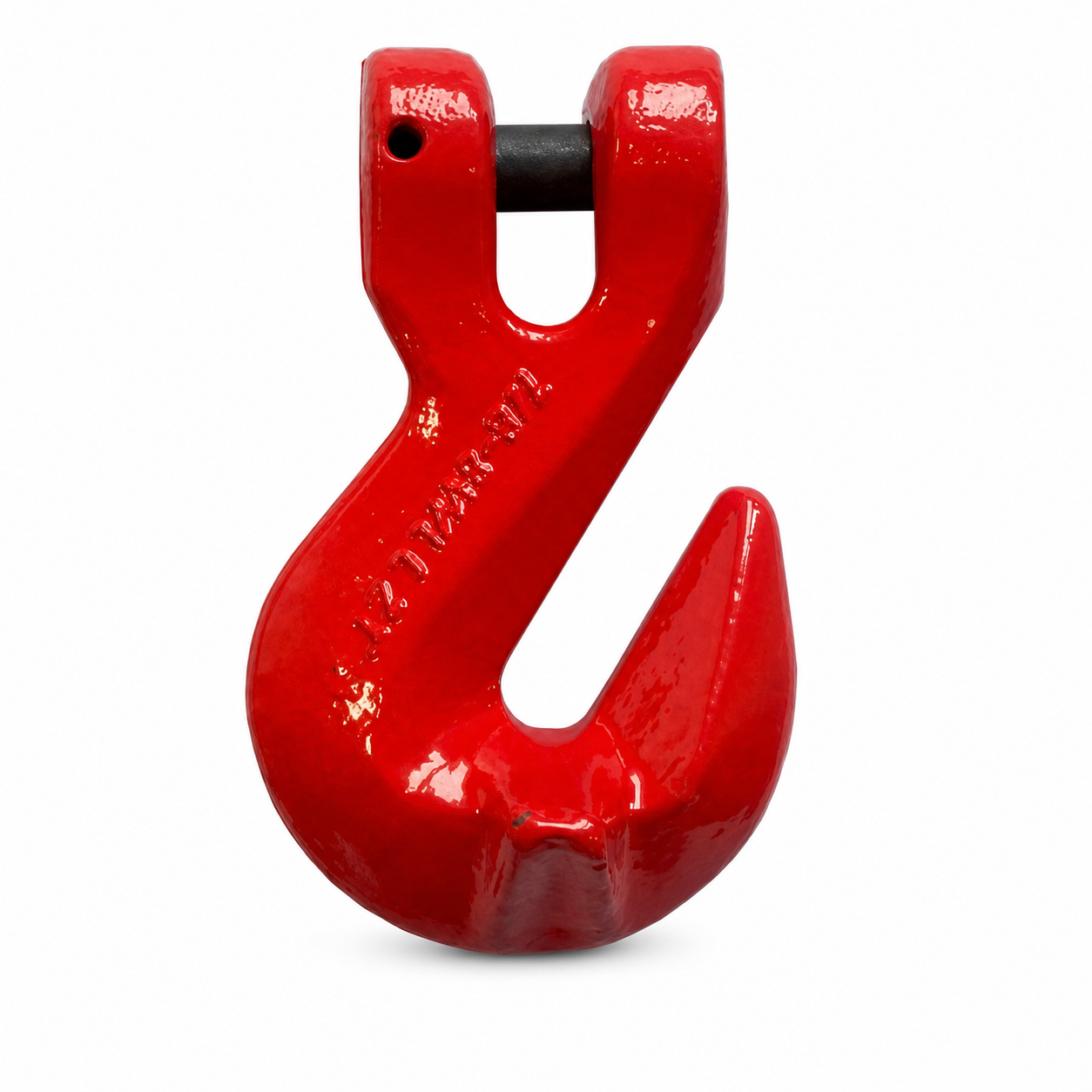

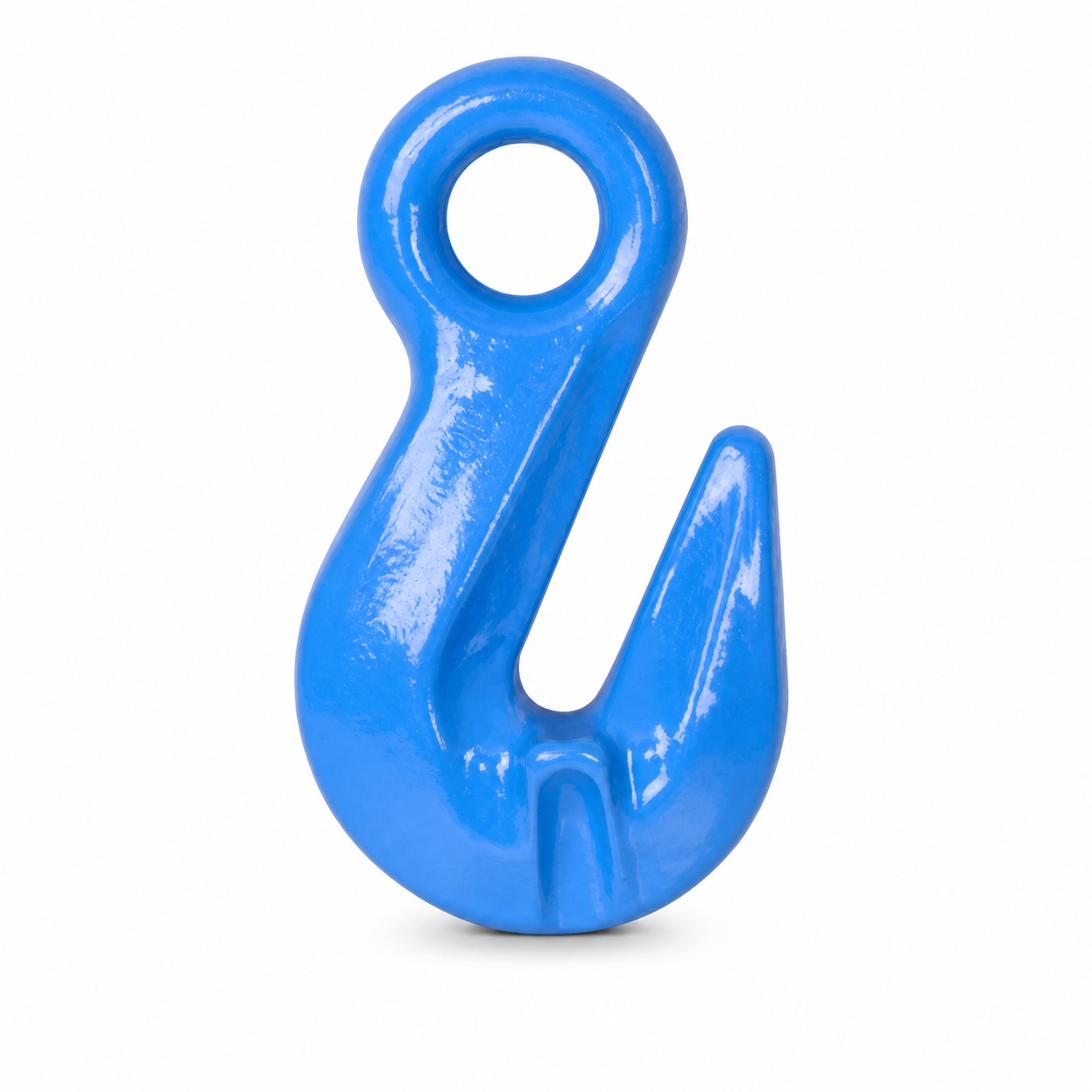

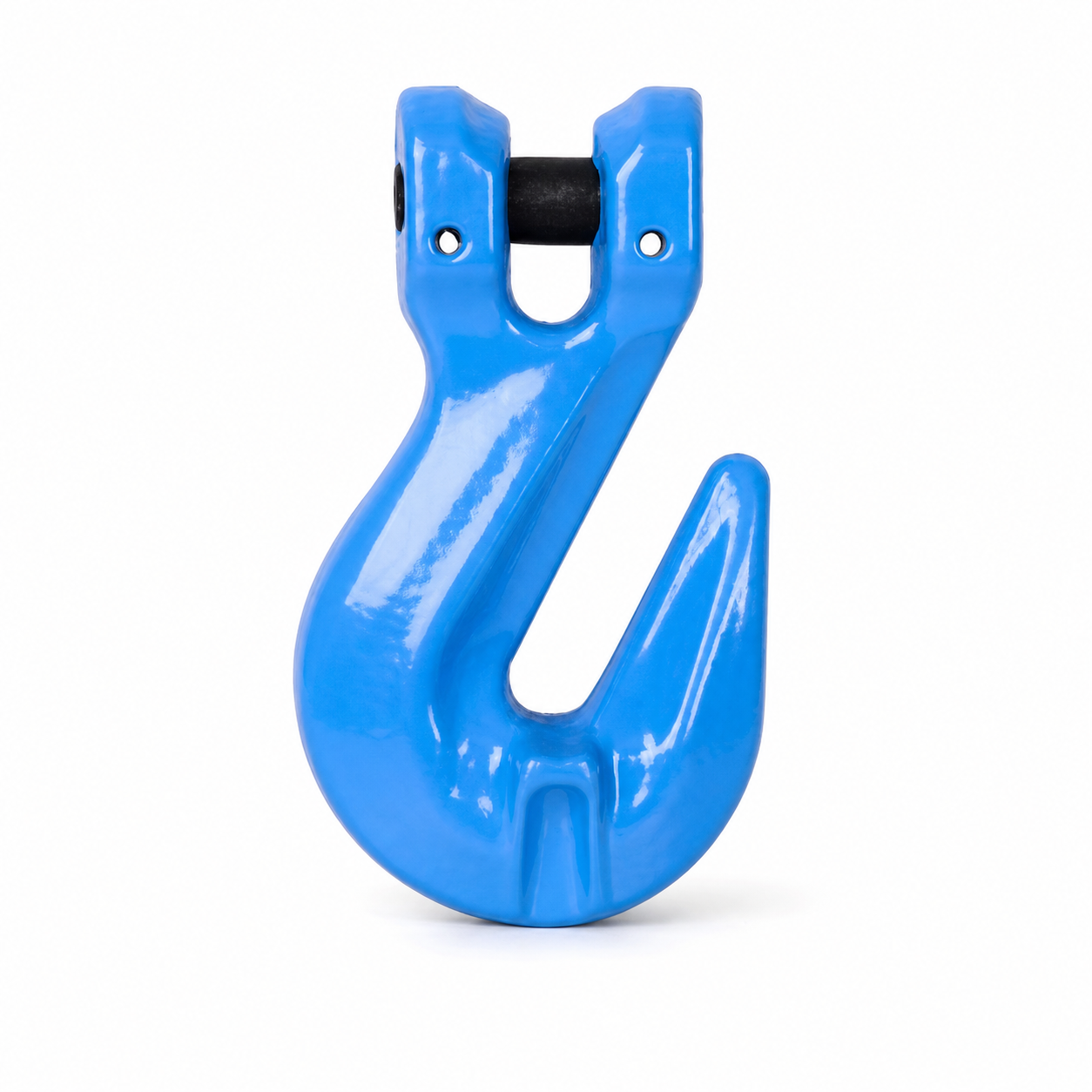

• haki skracające – pozwalające na regulowanie roboczej długości cięgna zawiesia łańcuchowego,

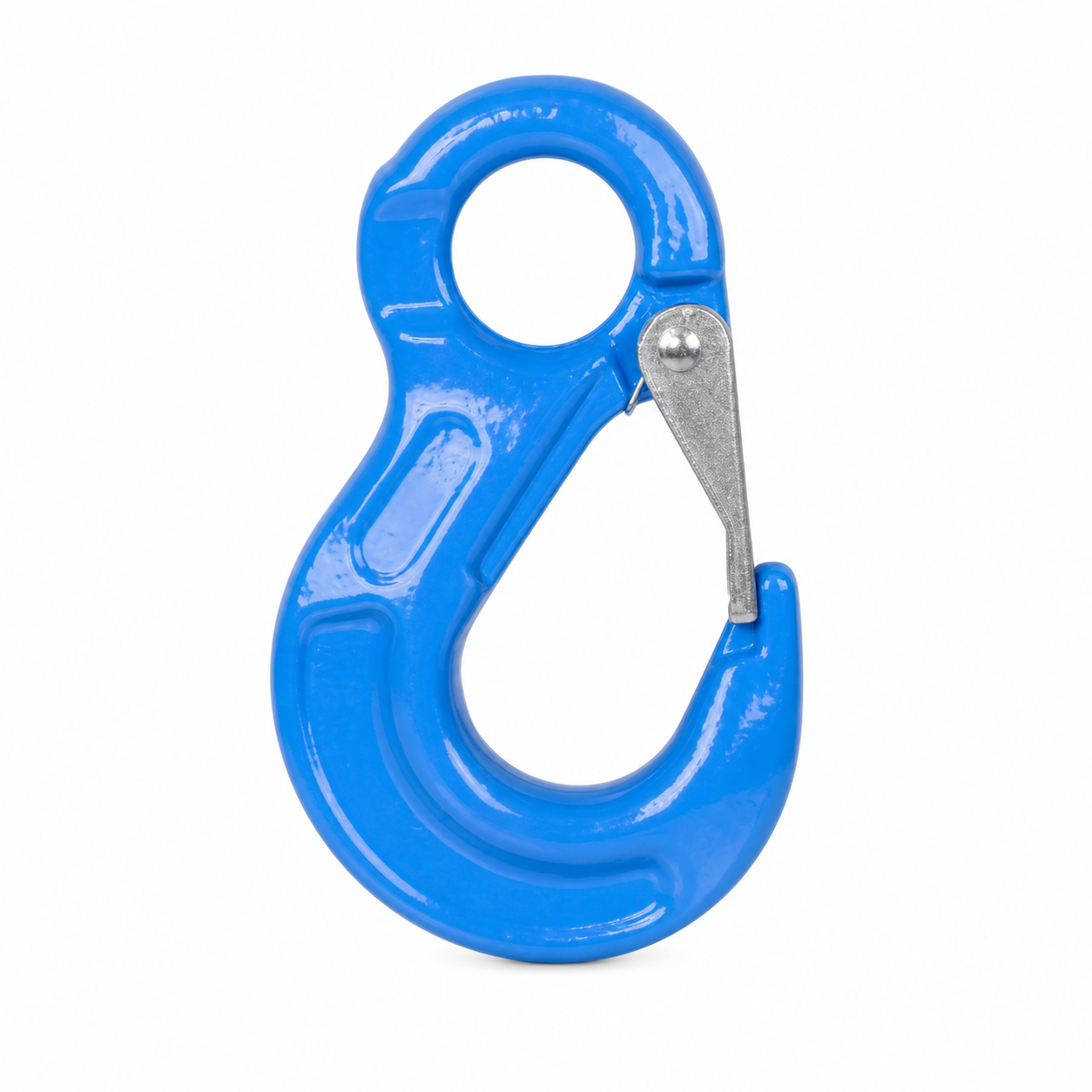

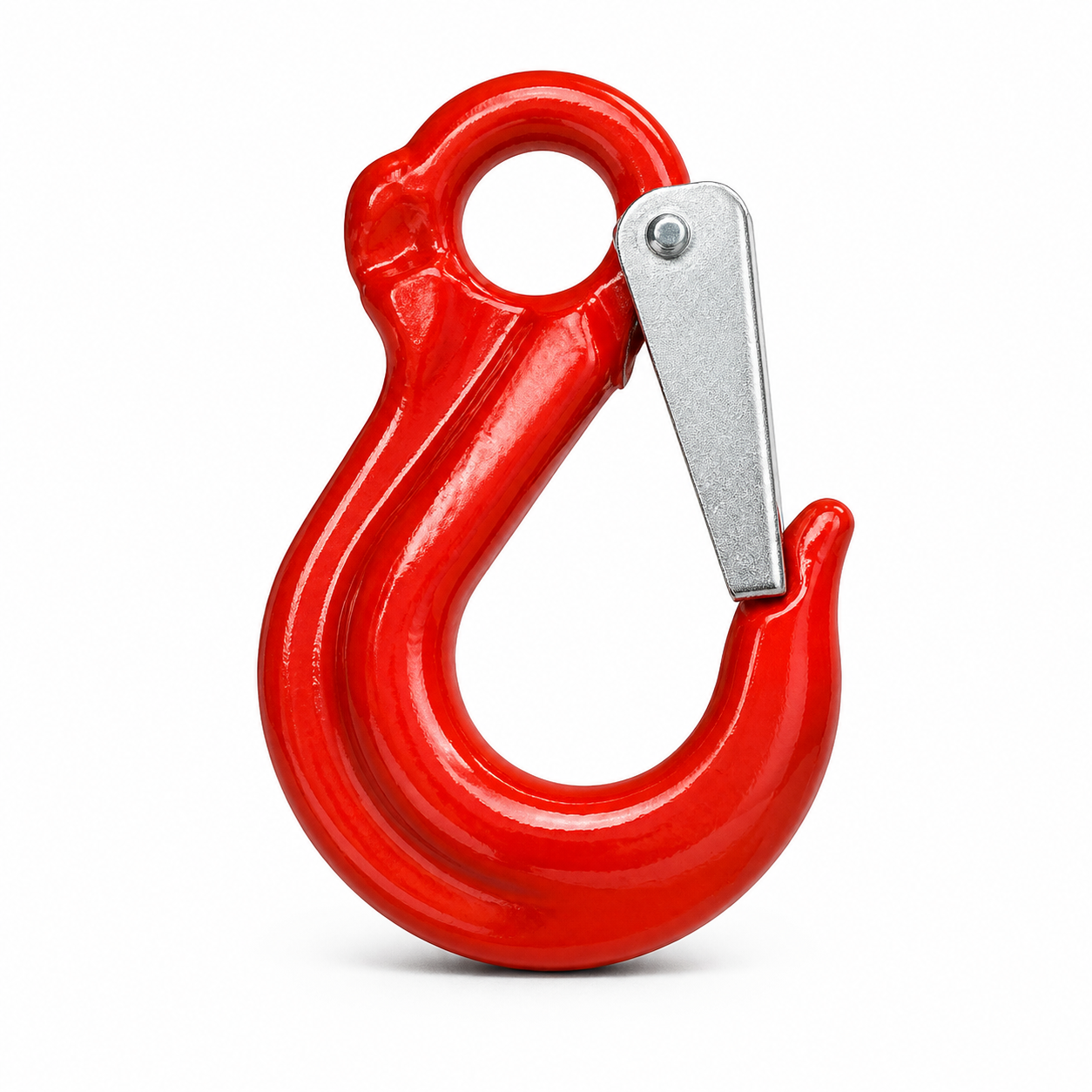

• haki z uchem – przeznaczone do połączenia z odpowiednimi elementami zawiesia,

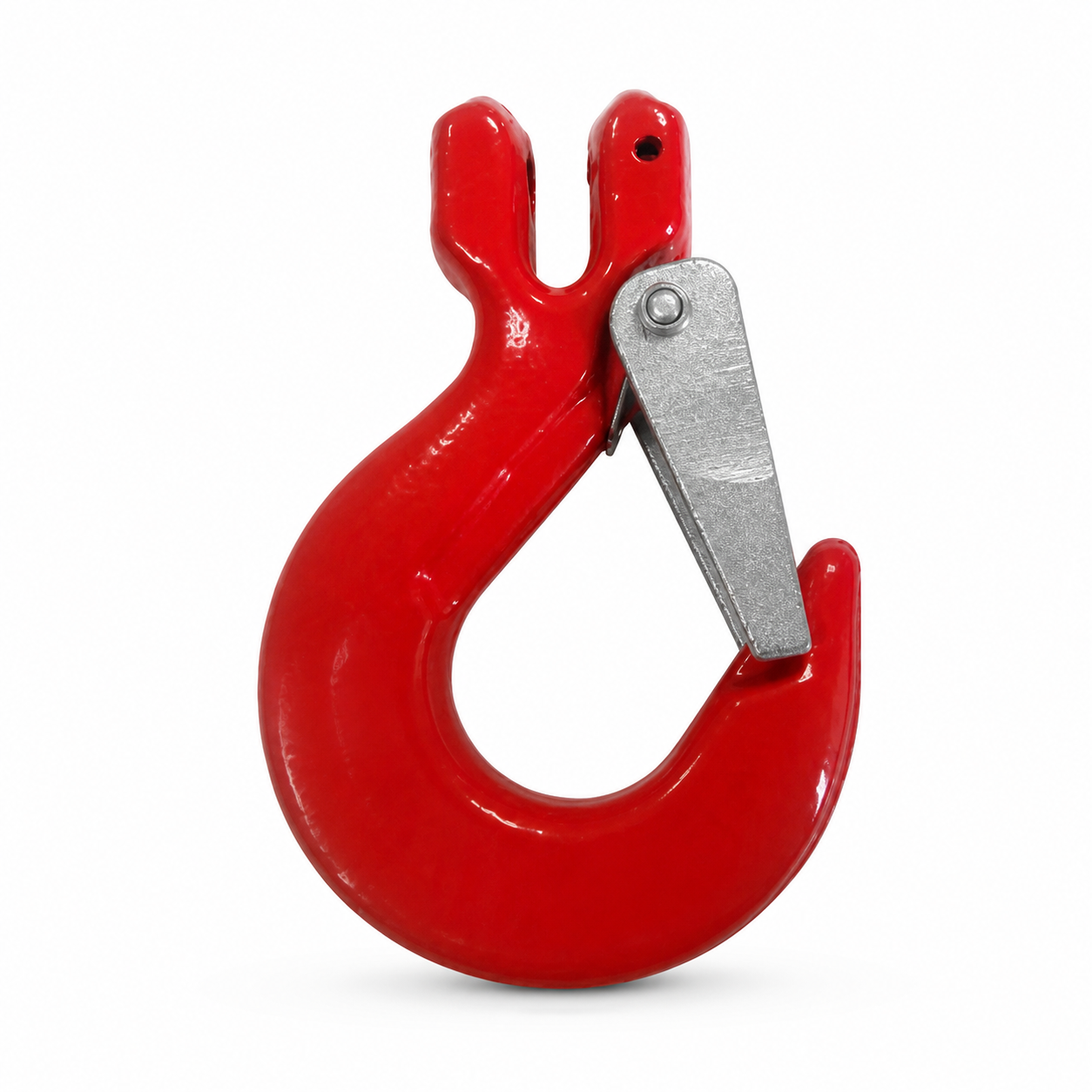

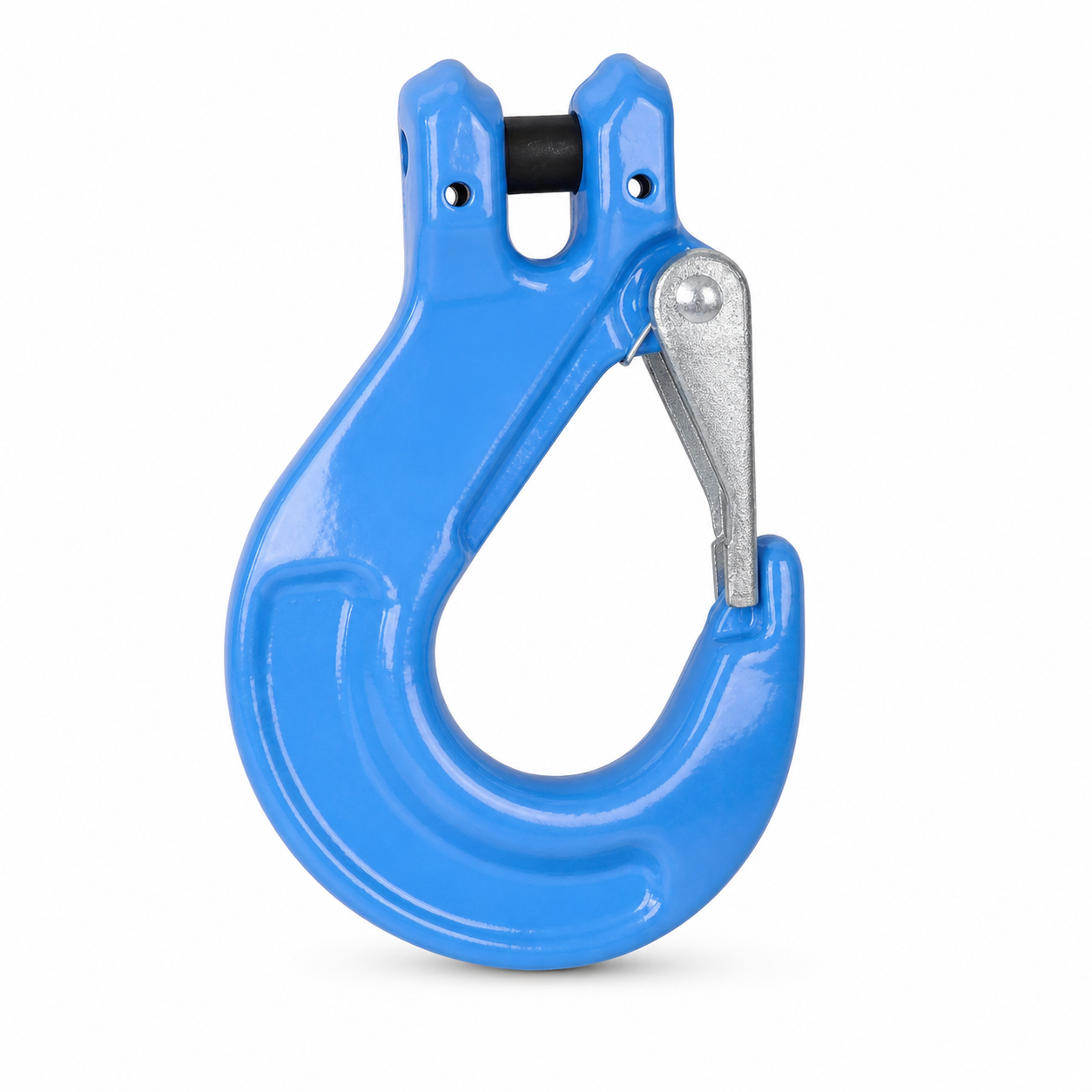

• haki widełkowe – umożliwiające bezpośrednie połączenie z odpowiednim łańcuchem zawiesiowym.

Przy doborze haka należy uwzględnić jego dopuszczalne obciążenie robocze, konstrukcję zawiesia, klasę zastosowanego łańcucha lub innego elementu nośnego oraz geometrię punktu zaczepienia na ładunku.

Szakle do zawiesi i systemów podnoszenia

Szakle należą do najbardziej uniwersalnych elementów łączących stosowanych w technice podnoszenia. Wykorzystuje się je do wykonywania połączeń pomiędzy zawiesiem, ogniwem, liną stalową, punktem mocującym oraz innymi elementami układu transportowego.

Odpowiednio dobrana szakla umożliwia stworzenie rozłącznego i wytrzymałego połączenia, które może być łatwo kontrolowane oraz demontowane.

W zależności od zastosowania można dobrać między innymi:

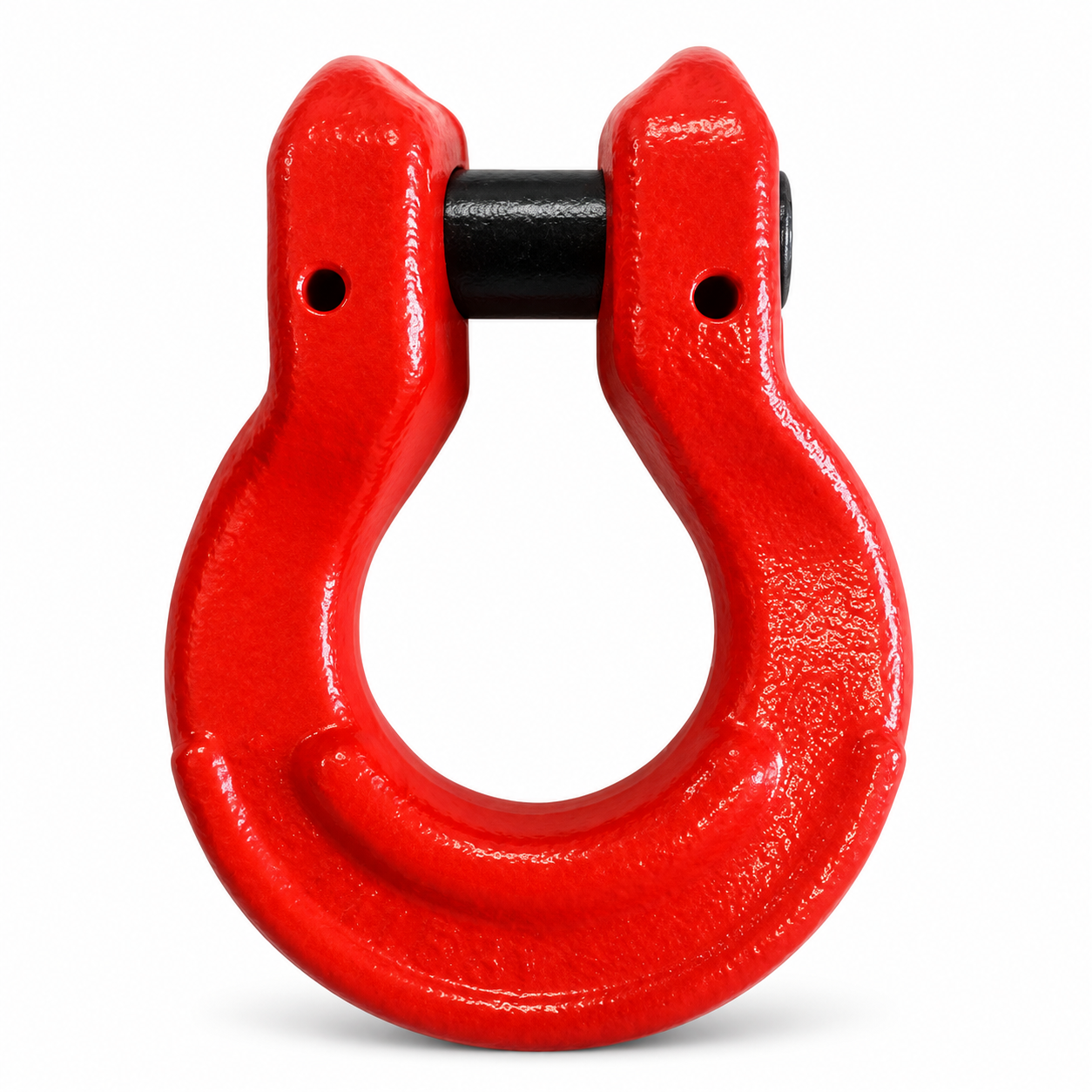

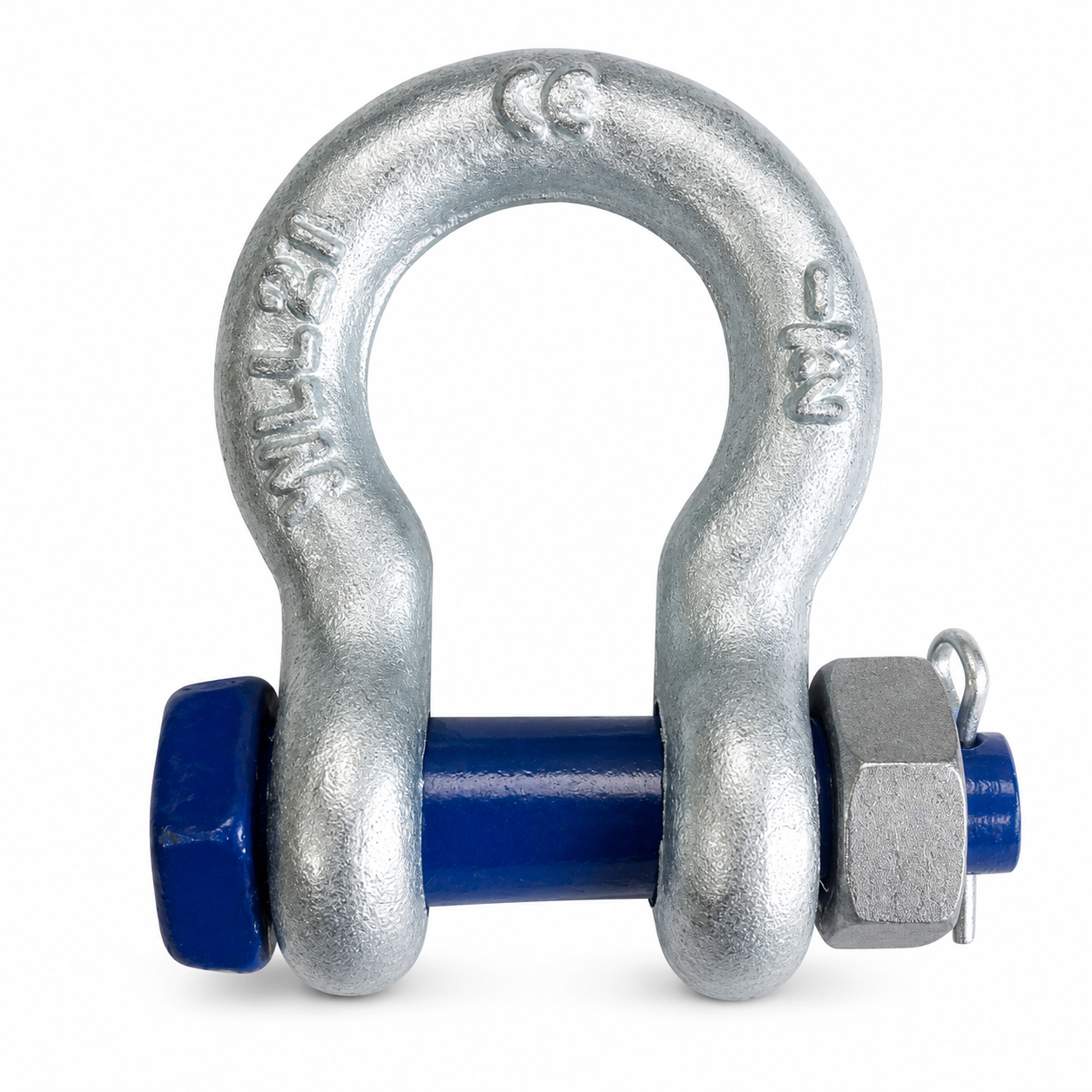

• szakle omega, nazywane również szaklami łukowymi – stosowane w wielu konfiguracjach zawiesi i układów wielocięgnowych,
• szakle proste – wykorzystywane przede wszystkim w połączeniach, w których obciążenie działa zgodnie z osią szakli,

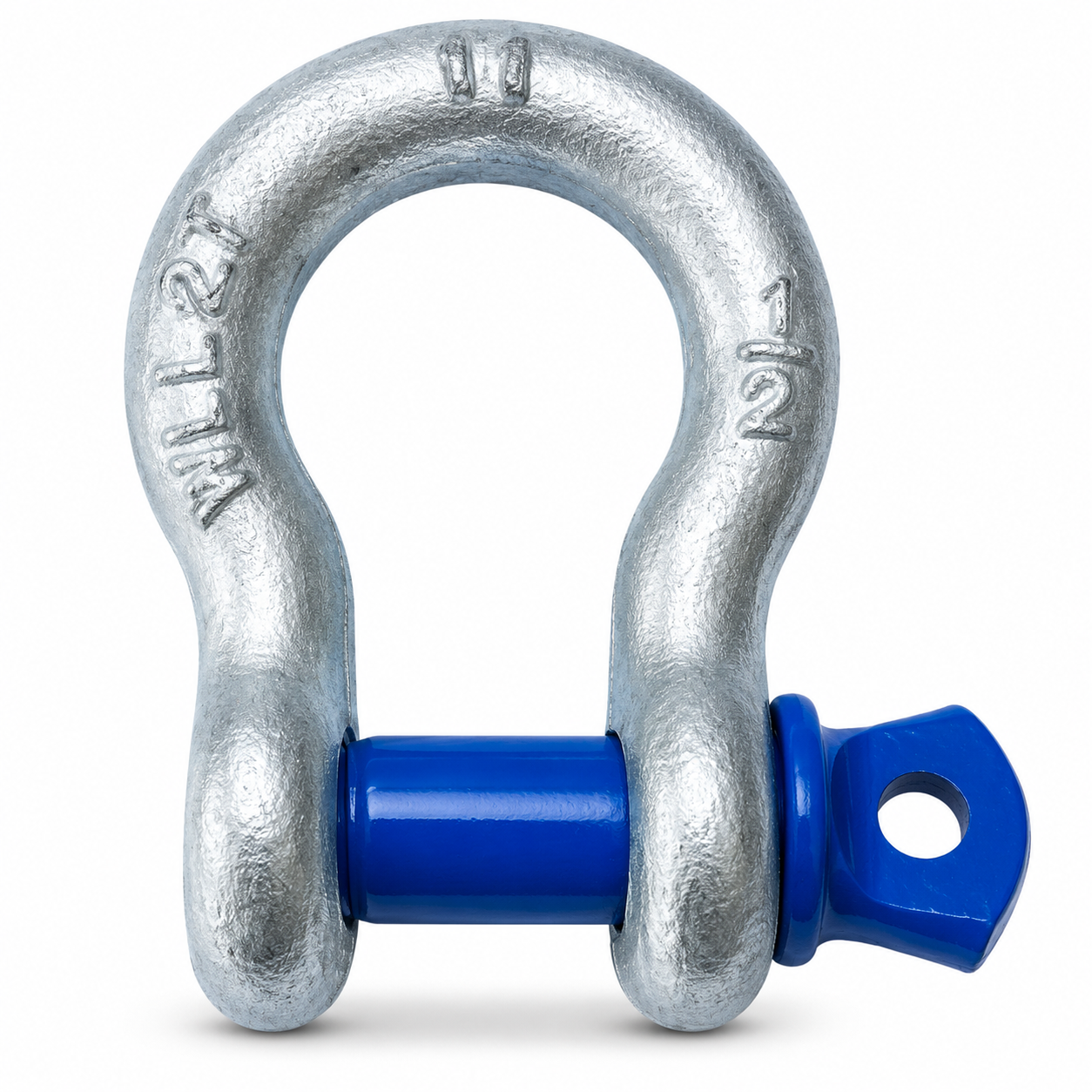

• szakle ze sworzniem wkręcanym – odpowiednie do zastosowań wymagających wygodnego i stosunkowo szybkiego montażu,

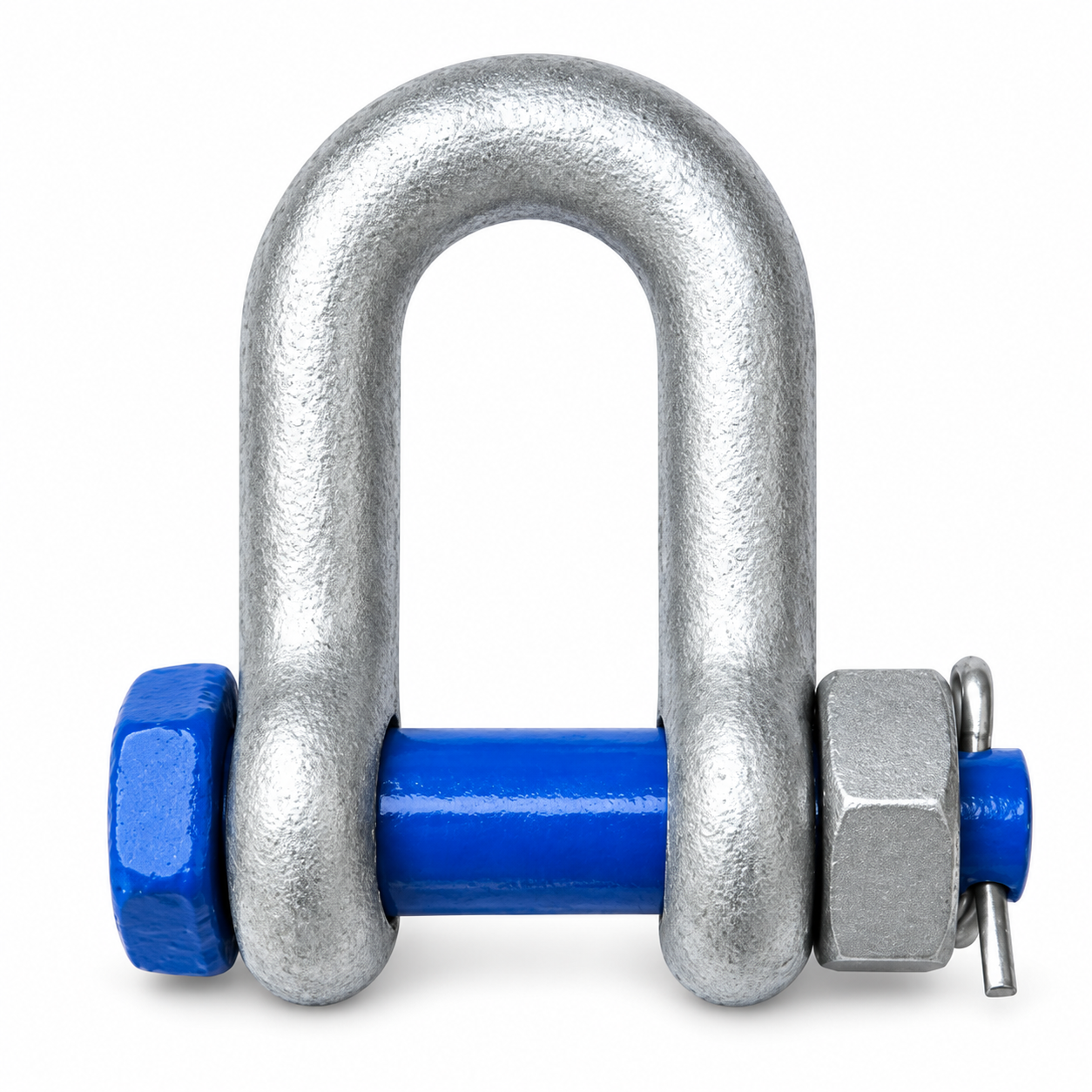

• szakle ze sworzniem, nakrętką i zabezpieczeniem – stosowane w połączeniach wymagających dodatkowego zabezpieczenia sworznia.

Dobór odpowiedniego typu szakli powinien uwzględniać nie tylko wymagany udźwig, lecz również kierunek działania obciążenia, sposób współpracy z pozostałymi elementami oraz charakter wykonywanej pracy.

Ogniwa główne i pomocnicze do zawiesi

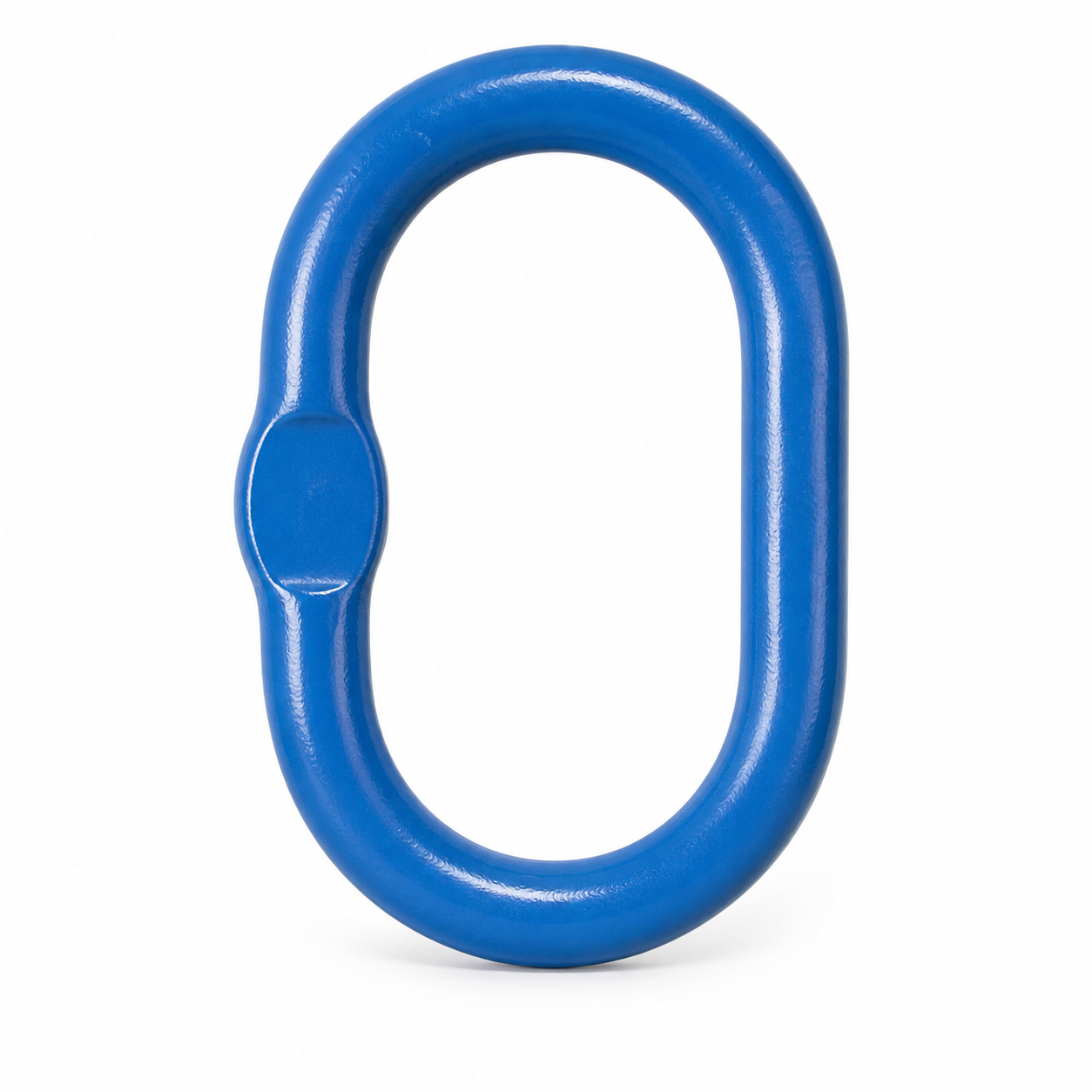

Ogniwa do zawiesi są stosowane jako elementy główne oraz łączące w zawiesiach jedno- i wielocięgnowych. Odpowiednia konstrukcja ogniwa umożliwia połączenie poszczególnych cięgien zawiesia z hakiem urządzenia dźwignicowego lub innym punktem podwieszenia.

W tej grupie znajdują się między innymi:

• ogniwa główne do zawiesi jednocięgnowych,
• ogniwa przeznaczone do zawiesi wielocięgnowych,

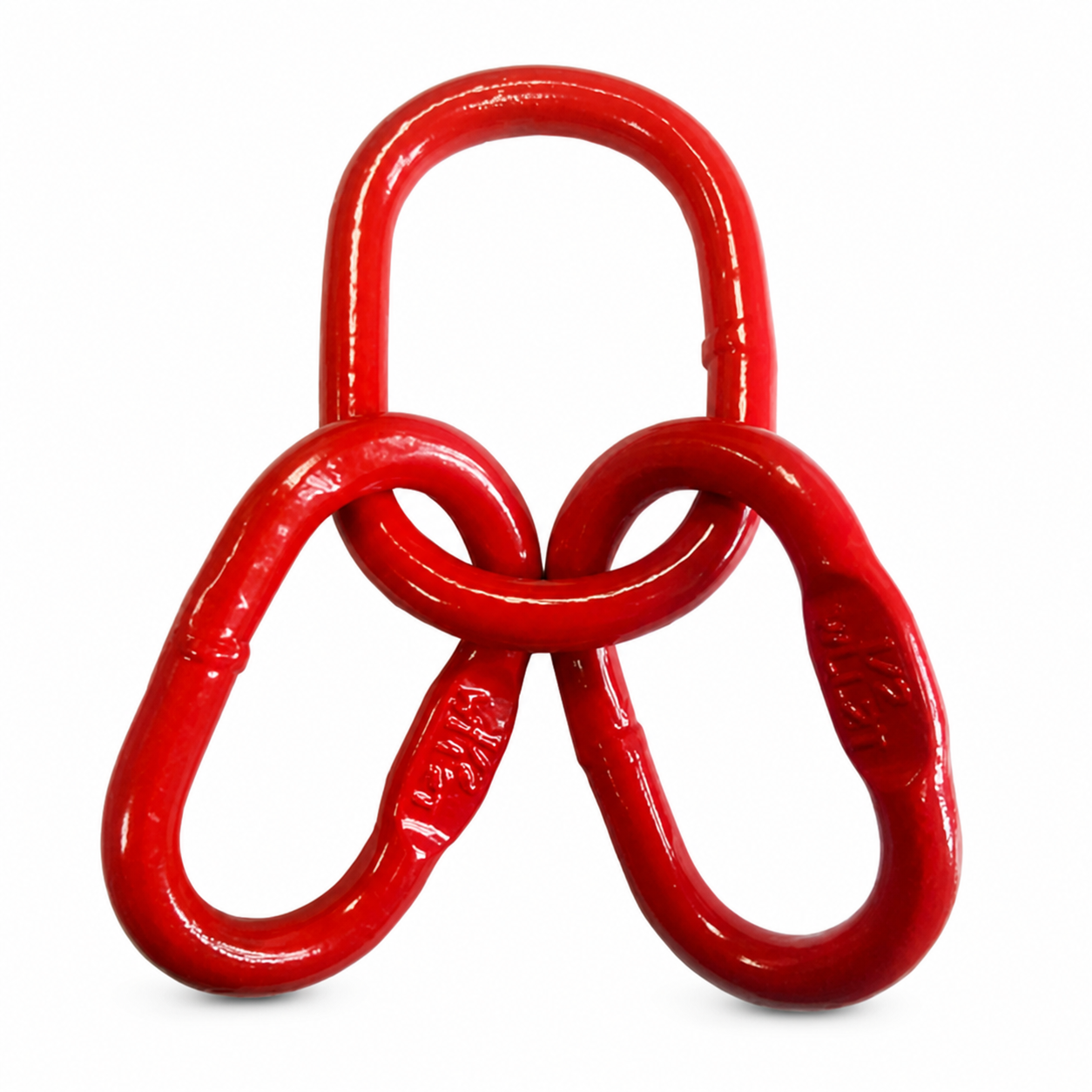

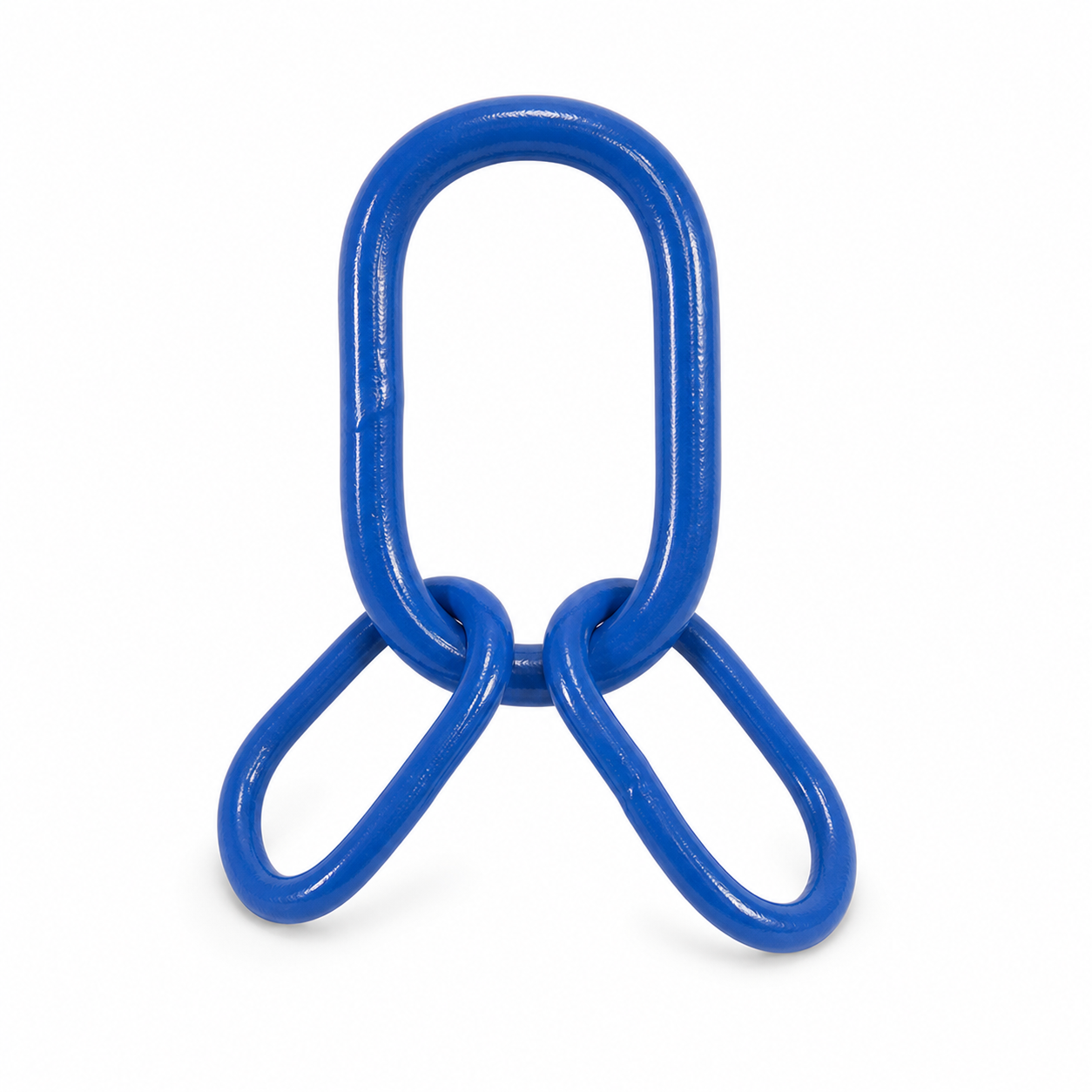

• zespoły ogniw głównych i pomocniczych,
• ogniwa łączące do konfiguracji specjalnych.

Przy kompletowaniu zawiesia należy zwrócić uwagę na wzajemną kompatybilność elementów, odpowiednie dopasowanie ich wymiarów oraz dopuszczalnych obciążeń roboczych.

Złączki łańcuchowe i elementy do budowy zawiesi

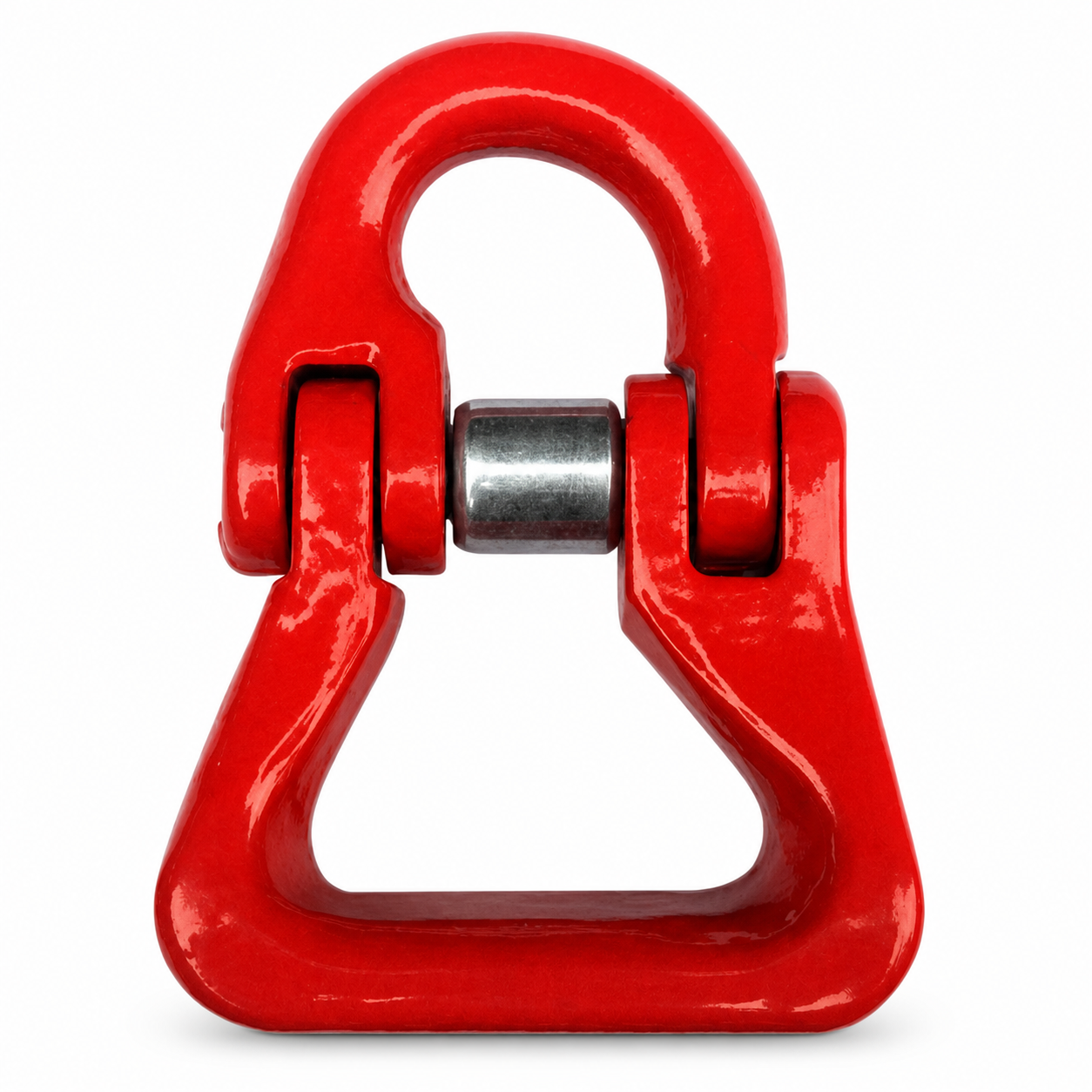

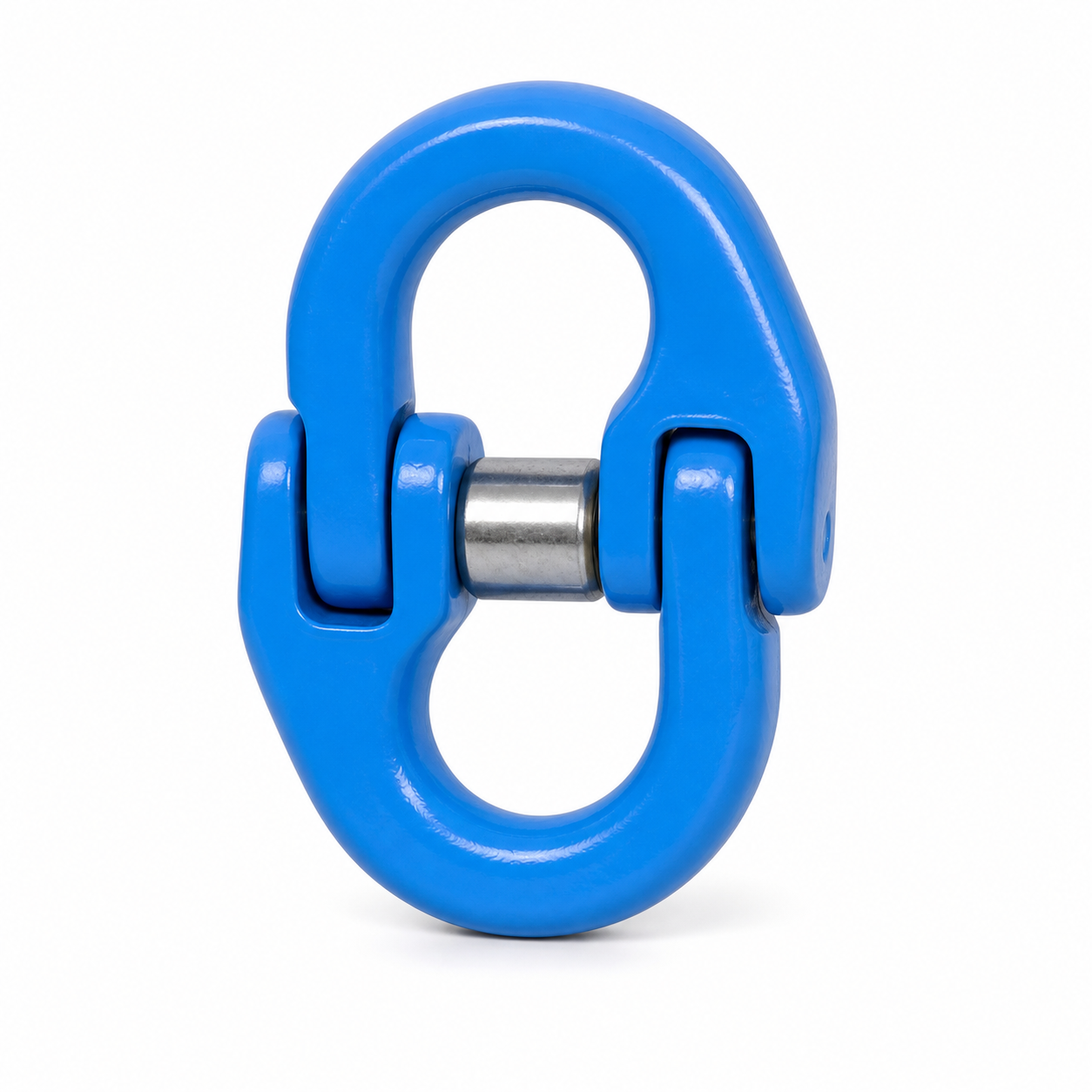

Złączki do łańcuchów zawiesiowych umożliwiają łączenie poszczególnych elementów systemu, takich jak łańcuch, haki, ogniwa oraz elementy skracające. Dzięki budowie modułowej możliwe jest tworzenie zawiesi o różnych konfiguracjach oraz wymiana wybranych komponentów.

W przypadku zawiesi łańcuchowych szczególnie ważne jest zachowanie zgodności klasy wytrzymałościowej poszczególnych komponentów. Łańcuch, haki, złączki, ogniwa oraz elementy skracające powinny tworzyć prawidłowo dobrany system.

Akcesoria do skracania i regulacji zawiesi łańcuchowych

W wielu zastosowaniach przemysłowych konieczna jest możliwość zmiany roboczej długości poszczególnych cięgien zawiesia. Do tego celu wykorzystuje się między innymi haki skracające oraz elementy regulacyjne do łańcuchów.

Regulacja długości cięgien pozwala odpowiednio ustawić położenie ładunku, skorygować różnice wynikające z jego geometrii oraz dostosować zawiesie do konkretnego zadania transportowego.

Element skracający należy zawsze dobierać do typu, średnicy i klasy zastosowanego łańcucha.

Zastosowanie haków, szakli i akcesoriów zawiesiowych

Akcesoria zawiesiowe są stosowane wszędzie tam, gdzie konieczne jest wykonanie odpowiedniego połączenia pomiędzy urządzeniem podnoszącym, zawiesiem a transportowanym ładunkiem.

Typowe zastosowania obejmują:

• budowę zawiesi łańcuchowych jedno- i wielocięgnowych,
• łączenie zawiesi z punktami podnoszenia,
• zakończenie zawiesi hakami roboczymi,
• skracanie i regulację długości cięgien łańcuchowych,
• łączenie lin stalowych i zawiesi linowych z elementami konstrukcji,
• łączenie zawiesi pasowych i wężowych z punktami zaczepienia,
• podnoszenie maszyn i urządzeń przemysłowych,
• transport konstrukcji stalowych, prefabrykatów i elementów produkcyjnych,
• prace montażowe, budowlane i utrzymania ruchu.

Jak dobrać hak zawiesiowy lub szaklę?

Dobór osprzętu zawiesiowego powinien wynikać z parametrów całego układu podnoszenia. Nie należy dobierać haka, szakli lub ogniwa wyłącznie na podstawie wyglądu albo wymiarów zewnętrznych.

Przy doborze warto zwrócić uwagę przede wszystkim na:

• dopuszczalne obciążenie robocze – DOR/WLL,
• rodzaj podnoszonego ładunku,
• sposób działania siły na element,
• rodzaj zastosowanego zawiesia,
• liczbę cięgien zawiesia,
• średnicę i klasę łańcucha w przypadku zawiesi łańcuchowych,
• wymiary współpracujących elementów,
• wielkość i kształt punktu zaczepienia,
• warunki środowiskowe i temperaturę pracy,
• częstotliwość oraz intensywność użytkowania.

W przypadku bardziej rozbudowanych systemów podnoszenia warto analizować kompletny układ. Element o niewłaściwej geometrii może nie współpracować prawidłowo z hakiem urządzenia dźwignicowego, ogniwem, punktem podnoszenia lub innym komponentem zawiesia.

Haki i osprzęt do zawiesi łańcuchowych

Zawiesia łańcuchowe są systemami składającymi się z wielu współpracujących komponentów. W ich skład mogą wchodzić między innymi ogniwa główne, ogniwa pomocnicze, złączki, odcinki łańcucha, haki zawiesiowe oraz elementy skracające.

Modułowa konstrukcja umożliwia tworzenie różnych konfiguracji zawiesi, między innymi wersji jedno-, dwu-, trzy- i czterocięgnowych. W zależności od charakteru pracy można zastosować różne zakończenia oraz dodatkowe elementy regulacyjne.

Wszystkie komponenty powinny zostać dobrane pod względem parametrów technicznych i kompatybilności całego systemu.

Szakle do zawiesi pasowych i linowych

Szakle mogą być wykorzystywane nie tylko w zawiesiach łańcuchowych. Są również stosowane jako elementy łączące w systemach wykorzystujących zawiesia pasowe, zawiesia wężowe oraz zawiesia linowe.

W takim przypadku szczególne znaczenie ma odpowiednia geometria połączenia. Element współpracujący z zawiesiem powinien być dobrany tak, aby nie powodować nieprawidłowego ułożenia zawiesia, jego nadmiernego zaginania lub niewłaściwego obciążenia.

Akcesoria zawiesiowe do zastosowań przemysłowych

Haki, szakle, ogniwa i złączki są stosowane w zakładach produkcyjnych, firmach budowlanych, magazynach, centrach serwisowych, warsztatach oraz działach utrzymania ruchu.

W praktyce często konieczne jest dopasowanie sposobu podnoszenia do nietypowej geometrii maszyny, konstrukcji lub elementu produkcyjnego. W takich sytuacjach właściwie dobrane akcesoria pozwalają stworzyć konfigurację dostosowaną do konkretnego zadania.

Najważniejsze cechy oferowanych haków, szakli i akcesoriów

• szeroki wybór elementów do budowy i modernizacji zawiesi,
• haki do różnych zastosowań i sposobów mocowania ładunku,
• szakle omega i szakle proste w wielu wariantach wykonania,
• ogniwa główne i pomocnicze do zawiesi jedno- i wielocięgnowych,
• złączki oraz elementy do kompletacji zawiesi łańcuchowych,
• elementy umożliwiające skracanie i regulację długości cięgien,
• możliwość doboru komponentów do kompletnego systemu podnoszenia,
• wsparcie techniczne przy doborze odpowiedniej konfiguracji.

Dlaczego warto dobrać akcesoria zawiesiowe z pomocą techniczną?

Prawidłowy dobór osprzętu wymaga uwzględnienia kilku parametrów jednocześnie. Sama nośność elementu nie zawsze wystarcza do określenia, czy będzie on właściwy dla konkretnego zastosowania.

Znaczenie mają również geometria połączenia, sposób obciążenia, rodzaj zawiesia, liczba cięgien, wymagany zakres regulacji oraz warunki eksploatacji.

Zespół CECHO pomaga w doborze haków zawiesiowych, szakli, ogniw, złączek i pozostałych elementów osprzętu zawiesiowego. Na podstawie informacji o ładunku, sposobie podnoszenia i używanym zawiesiu możemy pomóc dobrać odpowiednią konfigurację elementów.

Najczęściej zadawane pytania

Czym różni się hak standardowy od haka samozamykającego?

Hak standardowy z zabezpieczeniem posiada zapadkę ograniczającą możliwość przypadkowego wypięcia elementu z gardzieli. Hak samozamykający wykorzystuje konstrukcję, w której mechanizm zamknięcia jest związany ze sposobem pracy haka i służy do zwiększenia bezpieczeństwa mocowania.

Do czego służy hak skracający?

Hak skracający służy do regulacji roboczej długości cięgna zawiesia łańcuchowego. Pozwala skrócić wybrane cięgno i odpowiednio dopasować konfigurację zawiesia do geometrii podnoszonego ładunku.

Czym różni się szakla omega od szakli prostej?

Szakla omega ma szerszy łuk, dzięki czemu może współpracować z różnymi konfiguracjami zawiesi. Szakla prosta ma bardziej zwartą konstrukcję i jest stosowana przede wszystkim w połączeniach, w których obciążenie działa zgodnie z osią elementu.

Jak dobrać odpowiednią szaklę?

Należy uwzględnić wymagane dopuszczalne obciążenie robocze, typ połączenia, kierunek działania siły, wymiary współpracujących elementów oraz charakter pracy. W przypadku nietypowych zastosowań warto zweryfikować cały układ połączenia.

Czy można łączyć dowolny hak z dowolnym łańcuchem?

Nie. Hak powinien być dobrany do odpowiedniej średnicy i klasy łańcucha oraz do wymaganych parametrów całego zawiesia. Komponenty systemu muszą być wzajemnie kompatybilne.

Jakie elementy są potrzebne do budowy zawiesia łańcuchowego?

Konfiguracja zależy od rodzaju zawiesia. W typowym układzie mogą być stosowane ogniwo główne, ogniwa pomocnicze, złączki, odcinki łańcucha, haki zawiesiowe oraz elementy skracające. Liczba i rodzaj komponentów zależą między innymi od liczby cięgien i sposobu zakończenia zawiesia.

Czy CECHO pomaga dobrać komplet akcesoriów do zawiesia?

Tak. Przy doborze warto przekazać informacje dotyczące masy i geometrii ładunku, liczby punktów podnoszenia, rodzaju używanego zawiesia oraz sposobu pracy. Pozwala to dobrać odpowiednie haki, szakle, ogniwa i pozostałe komponenty.
