Hak skracający z uchem XCSO

Zapytaj o produkt Specyfikacja PDF

Opis produktu

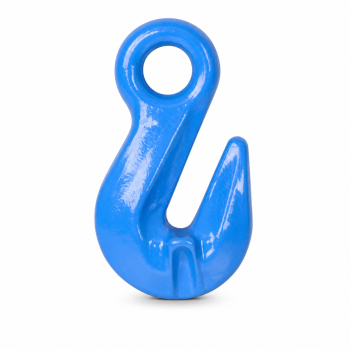

Hak skracający z uchem XCSO klasy 10

Hak XCSO służy do precyzyjnego skracania cięgien łańcuchowych klasy 10. Połączenie przez górne ucho zapewnia swobodę ustawienia w układzie zawiesia, a profilowane podparcie ogniwa pozwala zachować pełny dopuszczalny udźwig roboczy łańcucha. Dostępne warianty obejmują łańcuchy 6–32 mm i DOR od 1,4 do 40 t.

Najważniejsze cechy

profilowane skrzydełka cradle podpierają ogniwo łańcucha bez redukcji DOR,
kuta i obrabiana cieplnie stal stopowa klasy 10,
górne ucho do połączenia ze złączką łańcuchową klasy 10,
głęboka gardziel ułatwia szybkie i pewne skracanie łańcucha,
około 25% większa nośność niż porównywalnych elementów klasy 8,
wykonanie zgodne z wymaganiami EN 1677-1 oraz ASTM A952.

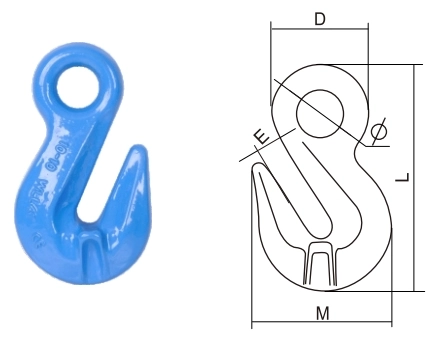

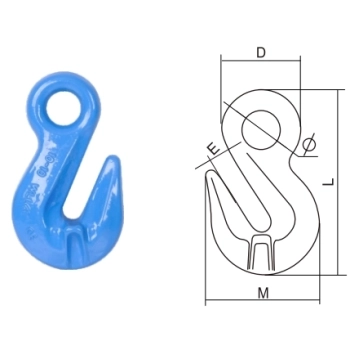

Budowa i oznaczenia wymiarów

Dane techniczne

Parametry techniczne haka skracającego z uchem XCSO klasy 10
Symbol	Łańcuch [mm]	DOR [t]	E [mm]	Φ [mm]	D [mm]	M [mm]	L [mm]	Masa [kg]
XCSO1400	6	1,4	8	13,5	30,5	43,5	73	0,15
XCSO2500	8	2,5	11	17,5	37	53	93	0,3
XCSO4000	10	4	13,5	22	48,5	74	129	0,79
XCSO6700	13	6,7	16,5	28	59	96	164	1,67
XCSO10000	16	10	19	36	75	116	186	2,74
XCSO16000	20	16	24	43,5	89,5	143	227	4,72
XCSO19000	22	19	27	48,5	100,5	160,5	260,5	8,2
XCSO26500	26	26,5	34	52	120	190	311	11,35
XCSO40000	32	40	41	64	144	229	373	20,65

Zastosowanie i dobór

Hak XCSO jest przeznaczony do skracania odnóg zawiesi łańcuchowych klasy 10. Wariant dobiera się do średnicy łańcucha i wymaganego DOR. Element należy łączyć wyłącznie z kompatybilnymi komponentami tej samej klasy i montować zgodnie z instrukcją producenta.

Ważne informacje eksploatacyjne

Przed każdym użyciem sprawdź stan haka, ucha, powierzchni podpierających ogniwo oraz elementu łączącego. Nie używaj części odkształconych, pękniętych, nadmiernie zużytych lub bez czytelnej identyfikacji. Nie przekraczaj DOR podanego dla wybranego wariantu.

Najczęstsze pytania

Czy hak XCSO obniża DOR łańcucha? Profilowane podparcie ogniwa pozwala zachować pełny DOR prawidłowo dobranego łańcucha klasy 10.

Jak połączyć hak z zawiesiem? Górne ucho łączy się z łańcuchem za pomocą odpowiedniej złączki łańcuchowej klasy 10.

Jak wybrać wariant? Dopasuj symbol do średnicy łańcucha i wymaganego DOR według tabeli technicznej.

Potrzebujesz pomocy w doborze?

Skontaktuj się z CECHO. Pomożemy dobrać hak, złączkę i pozostałe elementy zawiesia do konkretnego zastosowania.
