Hak skracający widełkowy XCSW
- Opis produktu

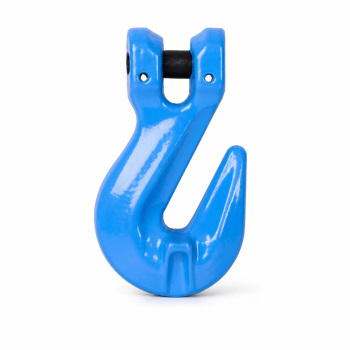

Hak skracający widełkowy XCSW klasy 10
Hak XCSW służy do szybkiej regulacji długości cięgien zawiesi łańcuchowych klasy 10. Mocowanie widełkowe umożliwia bezpośrednie połączenie z łańcuchem, a profilowana kołyska z bocznymi skrzydłami podpiera chwytane ogniwo i pozwala zachować 100% dopuszczalnego obciążenia roboczego zawiesia. Dostępne warianty obejmują łańcuchy 6–32 mm i DOR od 1,4 do 40 t.
Najważniejsze cechy
- profilowana kołyska ze skrzydłami podtrzymuje ogniwo i ogranicza jego odkształcanie,
- pełna nośność zawiesia bez redukcji DOR wymaganej przy zwykłych hakach skracających bez kołyski,
- mocowanie widełkowe do bezpośredniego połączenia z łańcuchem klasy 10,
- otwarta gardziel umożliwia szybkie chwytanie ogniwa podczas regulacji długości cięgna,
- kuta stal stopowa klasy 10 o nośności około 25% większej niż porównywalne elementy klasy 8,
- wykonanie zgodne z ASTM A952 oraz EN 1677-1.

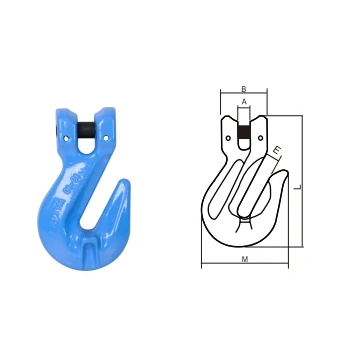

Budowa i oznaczenia wymiarów
Dane techniczne
| Symbol | Łańcuch [mm] | DOR [t] | A [mm] | B [mm] | E [mm] | M [mm] | L [mm] | Masa [kg] |
|---|---|---|---|---|---|---|---|---|
| XCSW1400 | 6 | 1,4 | 7,5 | 32 | 8 | 43,5 | 77,3 | 0,22 |
| XCSW2500 | 8 | 2,5 | 9,5 | 36 | 11 | 54 | 93 | 0,34 |
| XCSW4000 | 10 | 4 | 12,5 | 46 | 13,5 | 72 | 127 | 0,82 |
| XCSW6700 | 13 | 6,7 | 15 | 59 | 15 | 96 | 164 | 1,75 |
| XCSW10000 | 16 | 10 | 18,5 | 70 | 19 | 115 | 188 | 2,88 |
| XCSW16000 | 20 | 16 | 24 | 85 | 24 | 142 | 221 | 4,84 |
| XCSW19000 | 22 | 19 | 27 | 100 | 27 | 159 | 260 | 8,3 |
| XCSW26500 | 26 | 26,5 | 30 | 110 | 34 | 190 | 320 | 13,7 |
| XCSW40000 | 32 | 40 | 35 | 150 | 41 | 229 | 378 | 25,5 |
Zastosowanie i dobór
Hak XCSW montuje się bezpośrednio w odpowiednio dobranym łańcuchu zawiesia za pomocą sworznia widełkowego. Wariant należy dobrać do średnicy łańcucha i wymaganego DOR. Łańcuch skracający należy osadzić głęboko w kieszeni haka, tak aby ogniwo było prawidłowo podparte przez kołyskę.
Ważne informacje eksploatacyjne
Przed każdym użyciem sprawdź korpus, kołyskę, gardziel, widły i sworzeń. Nie używaj haka pękniętego, odkształconego, nadmiernie zużytego lub bez czytelnej identyfikacji. Upewnij się, że chwytane ogniwo jest właściwie ułożone i obciążane w osi. Nie przekraczaj DOR wybranego wariantu.
Najczęstsze pytania
Czy hak wymaga osobnej złączki? Nie. Mocowanie widełkowe pozwala połączyć odpowiedni łańcuch klasy 10 bezpośrednio z hakiem.
Dlaczego zastosowano kołyskę? Boczne skrzydła podpierają chwytane ogniwo, ograniczają jego odkształcanie i pozwalają zachować pełny DOR zawiesia.
Jak wybrać wariant? Dopasuj symbol do średnicy łańcucha i wymaganego DOR według tabeli technicznej.
Potrzebujesz pomocy w doborze?
Zadzwoń pod +48 33 825 04 84 lub napisz na sklep@cecho.pl. Pomożemy dobrać hak skracający i pozostałe elementy zawiesia do konkretnego zastosowania.
