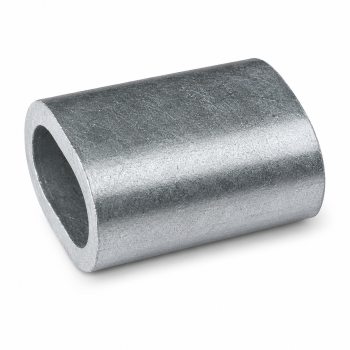

Zacisk aluminiowy do lin stalowych
Zacisk aluminiowy do lin stalowych to element do zakuwania lub mocowania lin stalowych. Produkt przeznaczony do zastosowań profesjonalnych, gdzie liczy się prawidłowy dobór elementu, czytelna identyfikacja oraz bezpieczeństwo pracy.
Najważniejsze cechy
- produkt przeznaczony do zastosowań profesjonalnych
- dobór według typu elementu współpracującego i rozmiaru
- możliwość wsparcia technicznego CECHO przy doborze

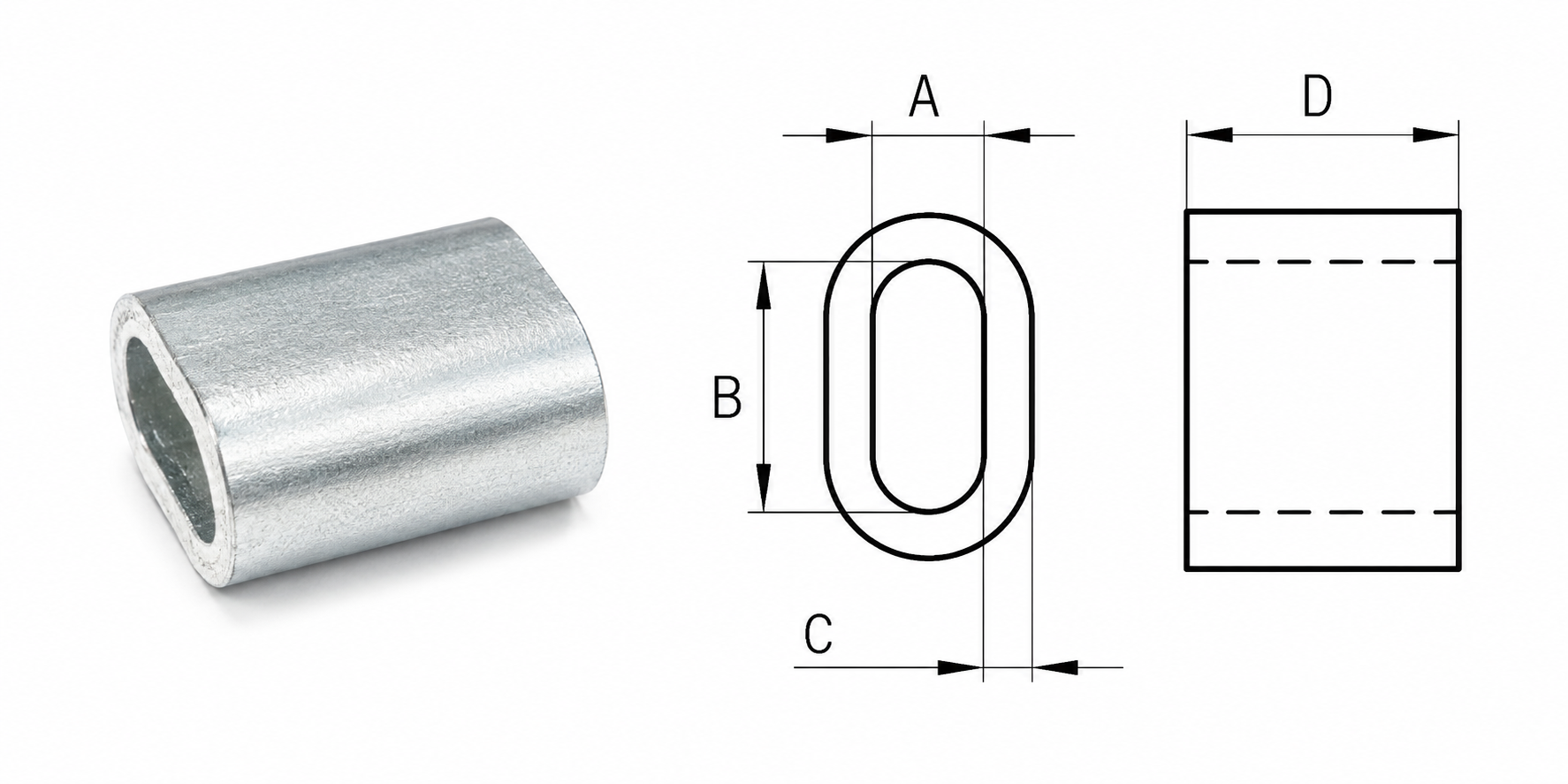

Tabela wymiarów
| Rozmiar - średnica liny [mm] |
D [mm] |
C [mm] |
A [mm] |
B [mm] |
Masa [kg/1000 szt.] |
|---|---|---|---|---|---|
| 1 | 5 | 0,65 | 1,2 | 2,4 | 0,1 |
| 1,5 | 6 | 0,75 | 1,7 | 3,4 | 0,21 |
| 2 | 7 | 0,85 | 2,2 | 4,4 | 0,24 |
| 2,5 | 9 | 1,05 | 2,7 | 5,4 | 0,5 |
| 3 | 11 | 1,25 | 3,3 | 6,6 | 0,84 |
| 3,5 | 13 | 1,5 | 3,8 | 7,6 | 1,32 |
| 4 | 14 | 1,7 | 4,4 | 8,8 | 1,81 |
| 5 | 18 | 2,1 | 5,5 | 11 | 3,57 |
| 6 | 21 | 2,5 | 6,6 | 13,2 | 5,86 |
| 6,5 | 23 | 2,7 | 7,2 | 14,4 | 7,55 |
| 8 | 28 | 3,3 | 8,8 | 17,6 | 13,7 |
| 10 | 35 | 4,1 | 10,9 | 21,8 | 26,4 |
| 11 | 39 | 4,5 | 12,1 | 24,2 | 35,8 |
| 12 | 42 | 4,9 | 13,2 | 26,4 | 45,8 |
| 13 | 46 | 5,4 | 14,2 | 28,4 | 59,7 |
| 14 | 49 | 5,8 | 15,3 | 30,6 | 73,5 |
| 16 | 56 | 6,7 | 17,5 | 35 | 111 |
| 18 | 63 | 7,6 | 19,6 | 39,2 | 159 |
| 20 | 70 | 8,4 | 21,7 | 43,4 | 217 |
| 22 | 77 | 9,2 | 24,3 | 48,6 | 292 |
| 24 | 84 | 10 | 26,4 | 52,8 | 376 |
| 26 | 91 | 10,9 | 28,5 | 57 | 481 |
| 28 | 98 | 11,7 | 31 | 62 | 603 |
| 30 | 105 | 12,5 | 33,1 | 66,2 | 739 |
| 32 | 112 | 13,4 | 35,2 | 70,4 | 897 |
| 34 | 119 | 14,2 | 37,8 | 75,6 | 1080 |
| 36 | 126 | 15 | 39,8 | 79,6 | 1275 |
| 38 | 133 | 15,8 | 41,9 | 83,8 | 1490 |
| 40 | 140 | 16,6 | 44 | 88 | 1734 |
| 42 | 147 | 17,5 | 46,2 | 92,4 | 2020 |
Zastosowanie
Zacisk aluminiowy do lin stalowych stosuje się w osprzęcie zawiesiowym, linowym, montażowym lub serwisowym — zależnie od typu produktu. Element powinien być używany zgodnie z przeznaczeniem, dokumentacją producenta oraz zasadami bezpiecznej pracy z zawiesiami.
Jak dobrać?
Dobierz zacisk do średnicy liny i sposobu wykonania zakończenia. Przy elementach zaciskanych należy stosować właściwe narzędzia oraz kontrolować poprawność montażu.
FAQ
Czy zacisk dobiera się do średnicy liny?
Tak. Rozmiar zacisku musi odpowiadać średnicy i typowi liny stalowej.
Czy mogę zamówić pomoc w doborze?
Tak. Przy zapytaniu najlepiej podać oznaczenie produktu, typ elementu współpracującego, rozmiar oraz zdjęcie obecnego rozwiązania.
