Zacisk kabłąkowy wzmacniany
Dostępność: Duża ilość
Stan magazynowy:
- Opis produktu

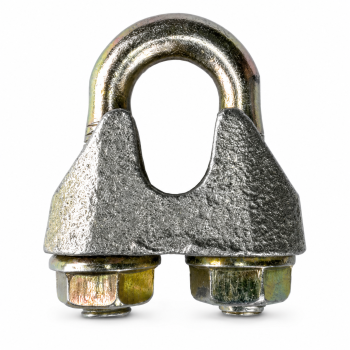

Zacisk kabłąkowy wzmacniany
Wzmacniany zacisk kabłąkowy do wykonywania połączeń na linach stalowych. Rozmiar zacisku dobiera się do średnicy liny i wymagań danego połączenia.
Najważniejsze cechy
- znakowanie: znak CE, dopuszczalne obciążenie robocze, rozmiar
- produkt przeznaczony do zastosowań profesjonalnych
- dobór według typu elementu współpracującego i rozmiaru
- możliwość wsparcia technicznego CECHO przy doborze

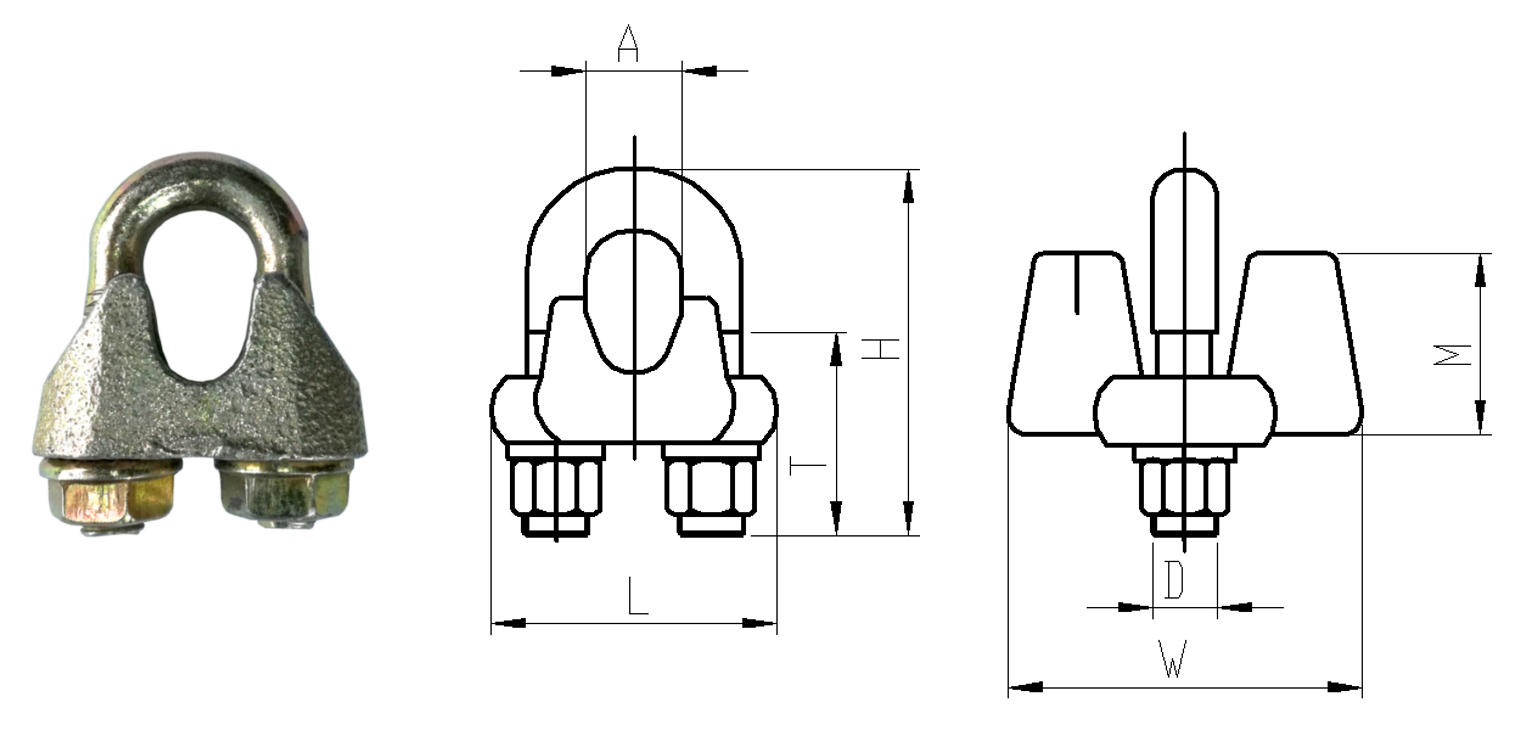

Tabela wymiarów
| Rozmiar | Zalecana średnica liny [mm] |
Min. ilość zacisków na pętlę [szt.] |
D | H [mm] |
A [mm] |
T [mm] |
L [mm] |
W [mm] |
M [mm] |
Masa [kg/100 szt.] |
|---|---|---|---|---|---|---|---|---|---|---|
| 5 | 3,0 ÷ 5,0 | 3 | M 5 | 25 | 7 | 14 | 25 | 13 | 13 | 2,0 |
| 6,5 | 5,0 ÷ 6,5 | 3 | M 6 | 32 | 8 | 17 | 30 | 16 | 14 | 4,0 |
| 8 | 6,5 ÷ 8,0 | 4 | M 8 | 41 | 10 | 20 | 39 | 20 | 18 | 8,2 |
| 10 | 8,0 ÷ 10,0 | 4 | M 8 | 46 | 12 | 24 | 40 | 20 | 21 | 9,2 |
| 12 | 10,0 ÷ 12,0 | 4 | M 10 | 56 | 14 | 28 | 50 | 25 | 24 | 21,5 |
| 14 | 12,0 ÷ 14,0 | 4 | M 12 | 66 | 16 | 31 | 59 | 30 | 28 | 39,5 |
| 16 | 14,0 ÷ 16,0 | 4 | M 14 | 76 | 20 | 35 | 64 | 32 | 35 | 43,0 |
| 19 | 16,0 ÷ 19,0 | 5 | M 14 | 83 | 23 | 36 | 68 | 33 | 40 | 49,0 |
| 22 | 19,0 ÷ 22,0 | 5 | M 16 | 96 | 25 | 40 | 74 | 34 | 44 | 68,0 |
| 26 | 22,0 ÷ 26,0 | 5 | M 20 | 111 | 26 | 50 | 84 | 38 | 51 | 117,0 |
| 30 | 26,0 ÷ 30,0 | 6 | M 20 | 127 | 34 | 55 | 95 | 41 | 59 | 140,0 |
| 34 | 30,0 ÷ 34,0 | 6 | M 22 | 141 | 38 | 60 | 105 | 45 | 67 | 213,0 |
| 40 | 34,0 ÷ 40,0 | 6 | M 24 | 159 | 44 | 65 | 117 | 49 | 77 | 268,0 |
Zastosowanie
Zacisk kabłąkowy wzmacniany stosuje się w osprzęcie zawiesiowym, linowym, montażowym lub serwisowym — zależnie od typu produktu. Element powinien być używany zgodnie z przeznaczeniem, dokumentacją producenta oraz zasadami bezpiecznej pracy z zawiesiami.
Jak dobrać?
Dobierz zacisk do średnicy liny i sposobu wykonania zakończenia. Przy elementach zaciskanych należy stosować właściwe narzędzia oraz kontrolować poprawność montażu.
FAQ
Czy zacisk dobiera się do średnicy liny?
Tak. Rozmiar zacisku musi odpowiadać średnicy i typowi liny stalowej.
Czy mogę zamówić pomoc w doborze?
Tak. Przy zapytaniu najlepiej podać oznaczenie produktu, typ elementu współpracującego, rozmiar oraz zdjęcie obecnego rozwiązania.
Potrzebujesz pomocy w doborze?
Skontaktuj się z CECHO: +48 33 825 04 84 lub sklep@cecho.pl. Podaj rozmiar oraz typ współpracującego elementu.
