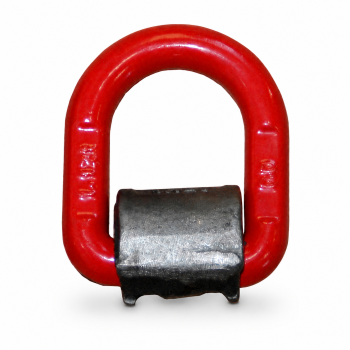

Uchwyt do przyspawania CAW – punkt mocujący klasy 8
Uchwyt do przyspawania CAW jest spawanym punktem mocującym przeznaczonym do podnoszenia i transportu elementów stalowych. Po prawidłowym przyspawaniu do konstrukcji tworzy trwałe miejsce do podpięcia haka, szakli lub zawiesia.
Korpus ze stali klasy 8 zapewnia wysoką wytrzymałość mechaniczną, a ruchome ucho ułatwia ustawienie osprzętu w kierunku działania obciążenia. Produkt jest dostępny w sześciu rozmiarach o DOR od 1120 do 15000 kg.
Najważniejsze cechy uchwytu CAW
- spawany punkt mocujący do konstrukcji stalowych,
- stal klasy 8 o wytrzymałości na rozciąganie 800 N/mm2,
- wykonanie zgodne z PN-EN 1677-1,
- współczynnik bezpieczeństwa 4:1,
- próba obciążeniowa 2,5 × DOR,
- czytelne oznaczenie CE, DOR i rozmiaru,
- komponenty malowane proszkowo,
- dokumentacja: deklaracja zgodności i świadectwo jakości 2.1.

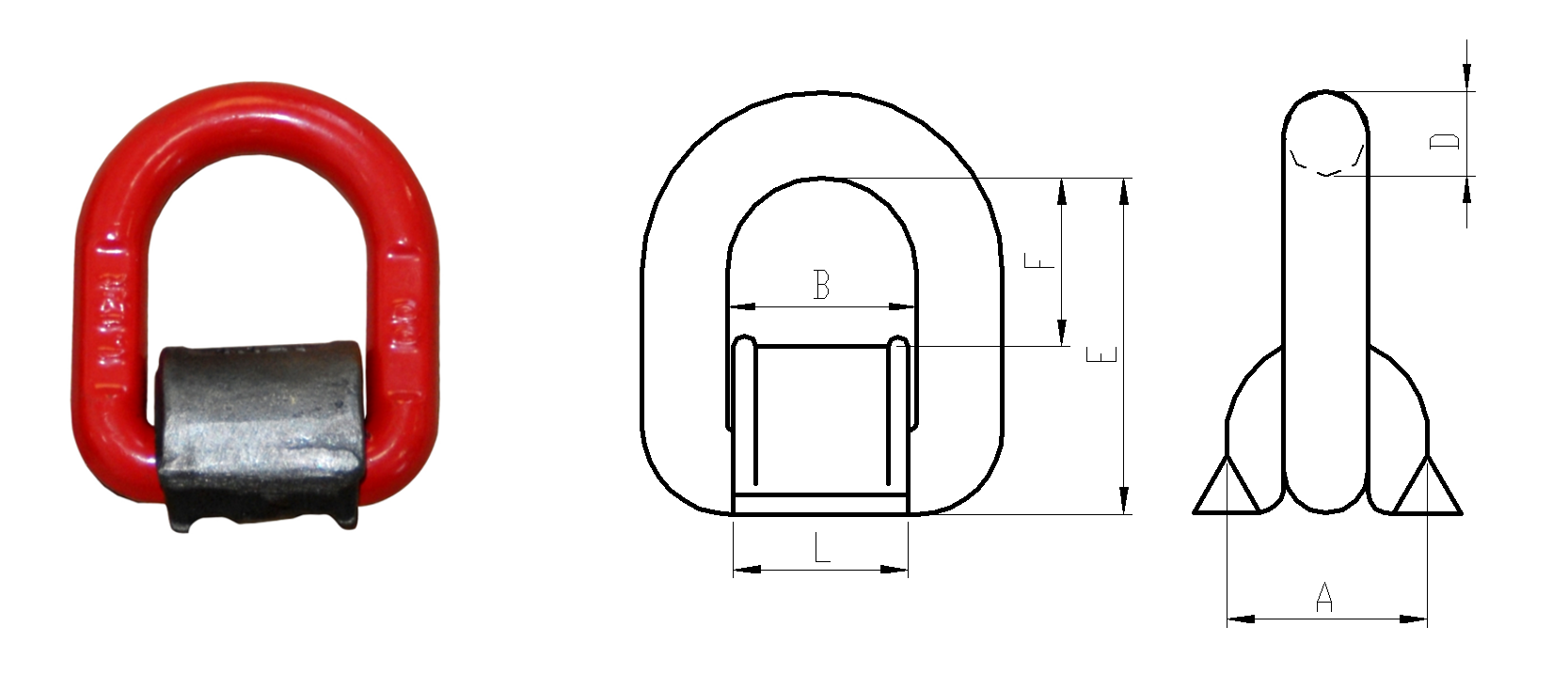

Zdjęcie i rysunek wymiarowy
Tabela parametrów technicznych
| Typ | DOR [kg] |
MBL [kN] |
E [mm] |
D [mm] |
F [mm] |
B [mm] |
A [mm] |
L [mm] |
Masa [kg/szt.] |
Spoina a min [mm] |
|---|---|---|---|---|---|---|---|---|---|---|
| CAW 6 | 1120 | 43,9 | 63 | 13,5 | 37 | 40 | 38 | 37 | 0,40 | 10 |
| CAW 8 | 2000 | 78,5 | 73 | 14,5 | 42 | 42 | 40 | 40 | 0,45 | 12 |
| CAW 10 | 3150 | 124,0 | 75 | 17,5 | 42 | 45 | 43 | 44 | 0,75 | 14 |
| CAW 13 | 5300 | 208,0 | 94 | 22,5 | 56 | 55 | 60 | 49 | 1,45 | 18 |
| CAW 16 | 8000 | 314,0 | 112 | 27 | 62 | 69 | 70 | 66 | 2,35 | 22 |
| CAW 22 | 15000 | 588,0 | 154 | 34 | 86 | 96 | 88 | 88 | 5,35 | 30 |
Zastosowanie
- maszyny, ramy i konstrukcje stalowe,
- elementy przeznaczone do okresowego podnoszenia i transportu,
- produkcja przemysłowa, budownictwo, serwis i utrzymanie ruchu,
- mocowanie zawiesi, haków i szakli do przygotowanego punktu nośnego.
Dobór i bezpieczny montaż
Rozmiar uchwytu należy dobrać na podstawie DOR, kierunku działania siły, masy ładunku i warunków pracy. DOR całego układu nie może przekraczać wartości najsłabszego elementu połączenia.
Spawanie powinien wykonać wykwalifikowany spawacz zgodnie z właściwą technologią spawania. Należy zachować minimalny wymiar spoiny a podany w tabeli, przygotować powierzchnię nośną i przed każdym użyciem skontrolować uchwyt oraz spoinę. Nie używać elementu pękniętego, odkształconego, nadmiernie zużytego lub skorodowanego.
Najczęstsze pytania
Co oznacza DOR?
DOR to dopuszczalne obciążenie robocze uchwytu. Wartość dla konkretnego rozmiaru znajduje się w tabeli i na oznaczeniu produktu.
Czy uchwyt CAW można przyspawać samodzielnie?
Montaż powinien wykonać wykwalifikowany spawacz, ponieważ nośność punktu zależy również od jakości i wymiaru spoiny oraz od materiału konstrukcji.
Jak dobrać rozmiar uchwytu?
Należy uwzględnić masę ładunku, sposób obciążenia, wymagane DOR, wymiary uchwytu oraz minimalny wymiar spoiny.
Potrzebujesz pomocy w doborze?
Skontaktuj się z CECHO: +48 33 825 04 84 lub sklep@cecho.pl. Pomożemy dobrać właściwy uchwyt CAW i kompatybilny osprzęt.
