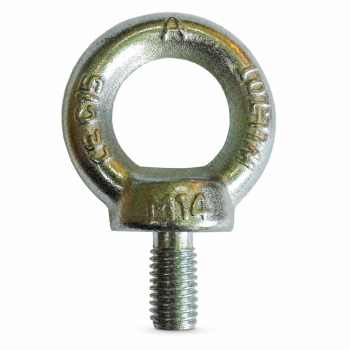

Śruba z uchem DIN 580 - ocynkowany punkt zaczepowy

Śruba z uchem DIN 580


Zapytaj o cenę

  • Opis produktu

Śruba z uchem DIN 580

Śruba z uchem DIN 580 jest stałym punktem zaczepowym do podnoszenia i przemieszczania elementów. Wykonana ze stali węglowej i zabezpieczona powłoką ocynkowaną.

Najważniejsze cechy

  • zgodność wymiarowa z DIN 580;
  • gwint metryczny w szerokim zakresie rozmiarów;
  • oznaczenie dopuszczalnego obciążenia roboczego (DOR) i rozmiaru;
  • współczynnik bezpieczeństwa 6:1;
  • dokumenty: deklaracja zgodności i świadectwo jakości 2.1.

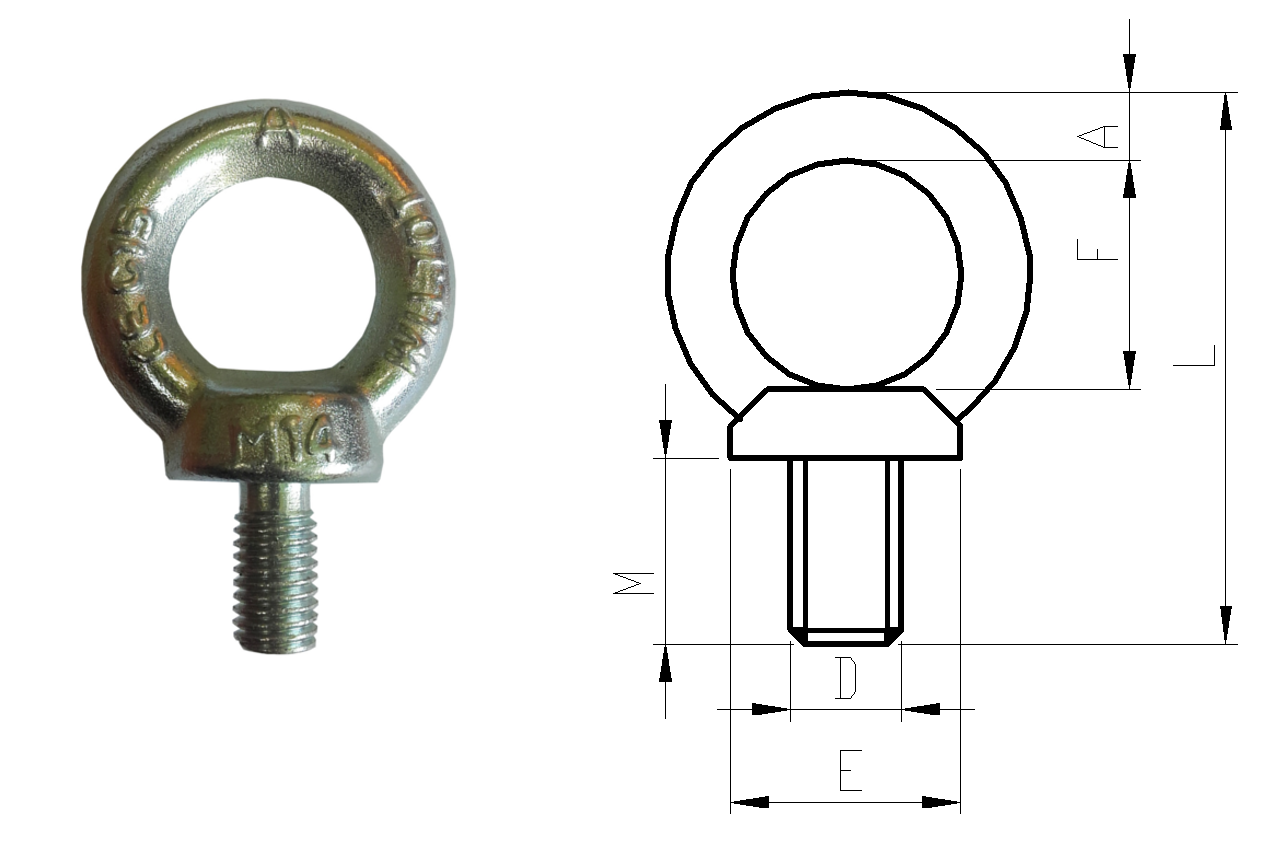

Rysunek wymiarowy

Śruba z uchem DIN 580 - rysunek wymiarowy D, A, F, L, E i M

Tabela parametrów technicznych

Parametry techniczne śrub z uchem DIN 580
Gwint D [mm] DOR [t] A [mm] F [mm] L [mm] E [mm] M [mm] Masa [kg/szt.]
M 6* 0,07 8 20 49 20 13 0,06
M 8 0,14 8 20 49 20 13 0,06
M 10 0,23 10 25 62 25 17 0,11
M 12 0,34 12 30 73,5 30 20,5 0,18
M 14* 0,49 14 35 89 35 27 0,35
M 16 0,7 14 35 89 35 27 0,35
M 18* 0,9 16 40 101 40 30 0,45
M 20 1,2 16 40 101 40 30 0,45
M 22* 1,5 20 50 126 50 36 0,74
M 24 1,8 20 50 126 50 36 0,74
M 27 2,2 24 60 154 65 45 1,66
M 30 3,2 24 60 154 65 45 1,66
M 33* 3,8 24 60 154 65 45 2,65
M 36 4,6 28 70 182 75 54 2,65
M 39* 5,4 32 80 210 85 63 4,0
M 42 6,3 32 80 210 85 63 4,0
M 45* 8,0 38 90 236 100 68 6,4
M 48 8,6 38 90 236 100 68 6,4
M 56 11,5 42 100 265 110 78 8,8
M 64 16,0 48 110 298 120 90 12,4
M 72 21 59 130 336 148 105 22,5
M 20 x 2 1,2 16 40 101 40 30 0,45
M 24 x 2 1,8 20 50 126 50 36 0,74
M 30 x 2 3,2 24 60 154 65 45 1,66
M 33 x 2 3,8 24 60 154 65 45 2,65
M 36 x 3 4,6 28 70 182 75 54 2,65
M 42 x 3 6,3 32 80 210 85 63 4,0
M 48 x 3 8,6 38 90 236 100 68 6,4

Oznaczenia z gwiazdką zachowano zgodnie z tabelą źródłową.

Zastosowanie

Śruba DIN 580 służy jako przykręcany punkt zaczepowy przy transporcie maszyn, części i elementów konstrukcyjnych.

Zasady doboru i montażu

  • dobierz rozmiar gwintu i DOR do masy oraz sposobu podnoszenia;
  • wkręć śrubę do oporu, zapewniając pełne przyleganie powierzchni nośnej;
  • sprawdź zgodność gwintu, stan techniczny punktu i kierunek działania obciążenia;
  • nie przekraczaj DOR podanego dla wybranego rozmiaru.

Dokumentacja i kontakt

W sprawie doboru skontaktuj się z CECHO: +48 33 825 04 84, sklep@cecho.pl.
