Złączka pasowa CMW
- Opis produktu

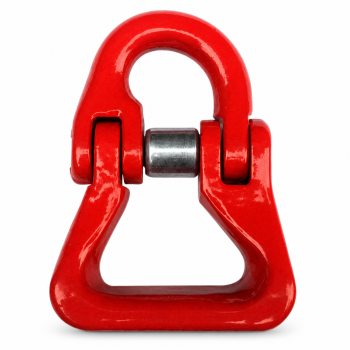

Złączka pasowa CMW w klasie 8
Złączka pasowa CMW to element profesjonalnego osprzętu zawiesiowego w klasie 8. Dostępne warianty obejmują rozmiary od 6 do 18/20 oraz dopuszczalne obciążenie robocze od 1.12 do 12.5 t.
Najważniejsze cechy
- wykonanie ze stali w klasie 8 o wytrzymałości na rozciąganie 800 N/mm2,
- zgodność z wymaganiami normy PN-EN 1677-1,
- znakowanie obejmujące znak CE, dopuszczalne obciążenie robocze oraz rozmiar,
- współczynnik bezpieczeństwa 4,
- komponenty malowane proszkowo,
- dokumentacja: deklaracja zgodności oraz świadectwo jakości 2.1.
Tabela parametrów technicznych
| KOD | Rozmiar | DOR [t] |
D [mm] |
A [mm] |
K [mm] |
W [mm] |
Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|
| CMW 112 | 6 | 1.12 | 7 | 15 | 56 | 40 | 0.2 |
| CMW 200 | 7/8 | 2 | 9.5 | 20 | 63.7 | 40 | 0.3 |
| CMW 315 | 10 | 3.15 | 11 | 24 | 83 | 39 | 0.68 |
| CMW 530 | 13 | 5.3 | 16.5 | 28 | 93.7 | 55 | 1.47 |
| CMW 800 | 16 | 8 | 19.8 | 34.5 | 120 | 65.5 | 2.3 |
| CMW 1250 | 18/20 | 12.5 | 23 | 41 | 138 | 80 | 3.3 |
Zastosowanie
Złączka CMW jest przeznaczona do profesjonalnego osprzętu zawiesiowego. Wariant należy dobrać do wymaganego DOR, rozmiaru i wymiarów współpracujących elementów.
Jak dobrać odpowiednią złączkę pasową CMW?
Przy doborze porównaj dopuszczalne obciążenie robocze, rozmiar, wymiary D, A, K i W oraz masę. Nie przekraczaj DOR wskazanego dla wybranego wariantu.
Ważne informacje
Przed użyciem sprawdź czytelność oznaczeń i stan elementu. Nie używaj złączki uszkodzonej lub trwale odkształconej. Dane techniczne odnoszą się do wariantów wymienionych w tabeli.
Najczęściej zadawane pytania
Co oznacza DOR?
DOR to dopuszczalne obciążenie robocze danego wariantu produktu.
Jaki jest współczynnik bezpieczeństwa złączki CMW?
Współczynnik bezpieczeństwa wynosi 4.
Jakie dokumenty są dostępne dla produktu?
Deklaracja zgodności oraz świadectwo jakości 2.1.
