Wciągnik łańcuchowy CKS
- Opis produktu

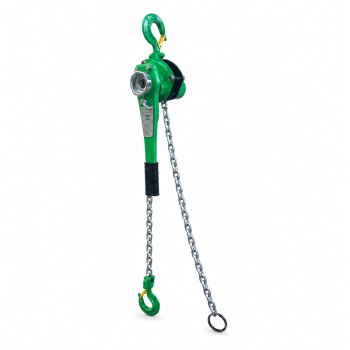

Wciągnik łańcuchowy CKS
Wciągnik łańcuchowy CKS to lekki ręczny wciągnik dźwigniowy przeznaczony do podnoszenia i pozycjonowania ładunków. Ergonomiczna dźwignia oraz obrotowe haki ułatwiają pracę w warsztacie, serwisie i zakładzie przemysłowym.
Najważniejsze cechy
- udźwig WLL od 0,25 do 9 t;
- standardowa wysokość podnoszenia 1 lub 1,5 m zależnie od wariantu;
- możliwość wykonania z niestandardową długością łańcucha;

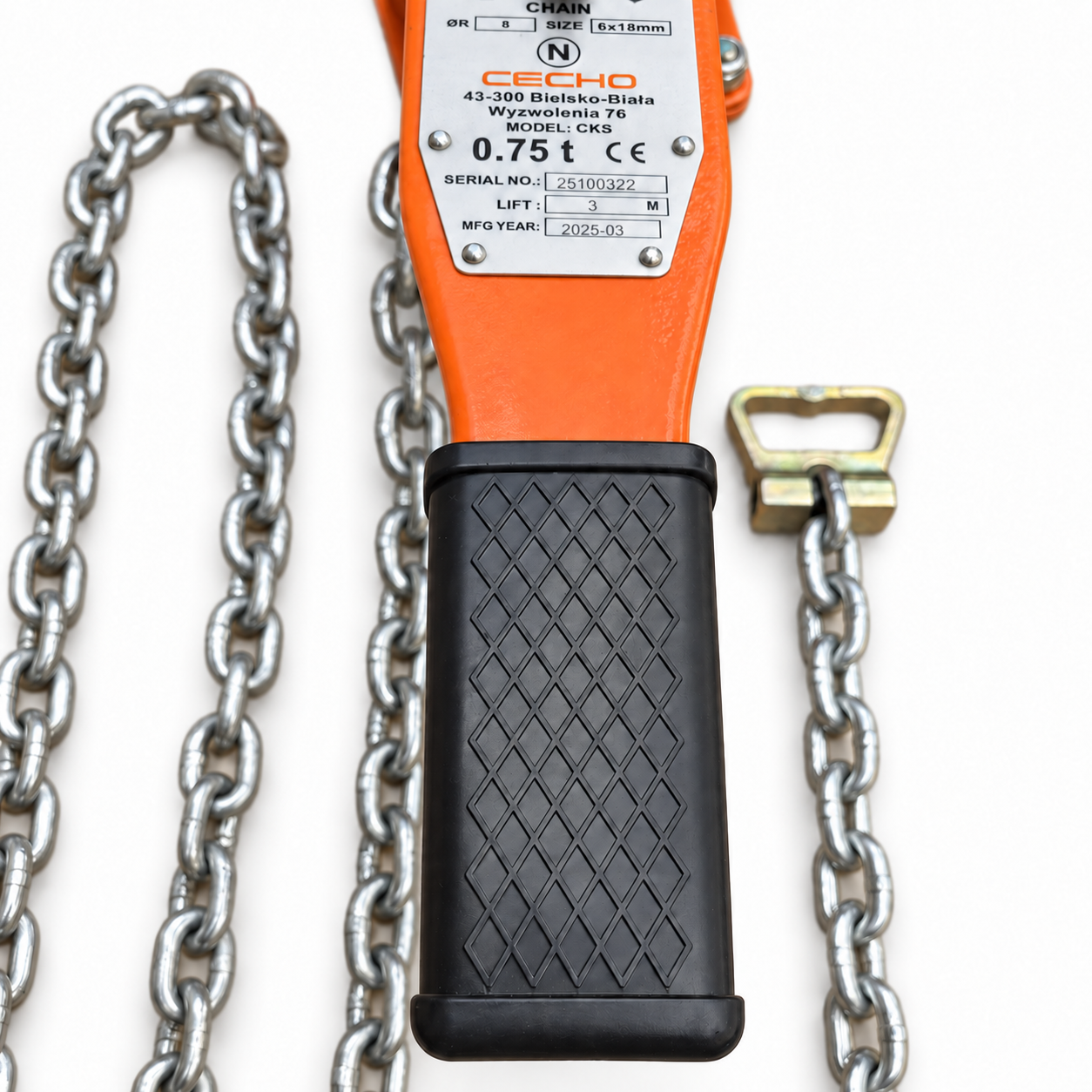

- lekka i wygodna konstrukcja z ergonomiczną rękojeścią;

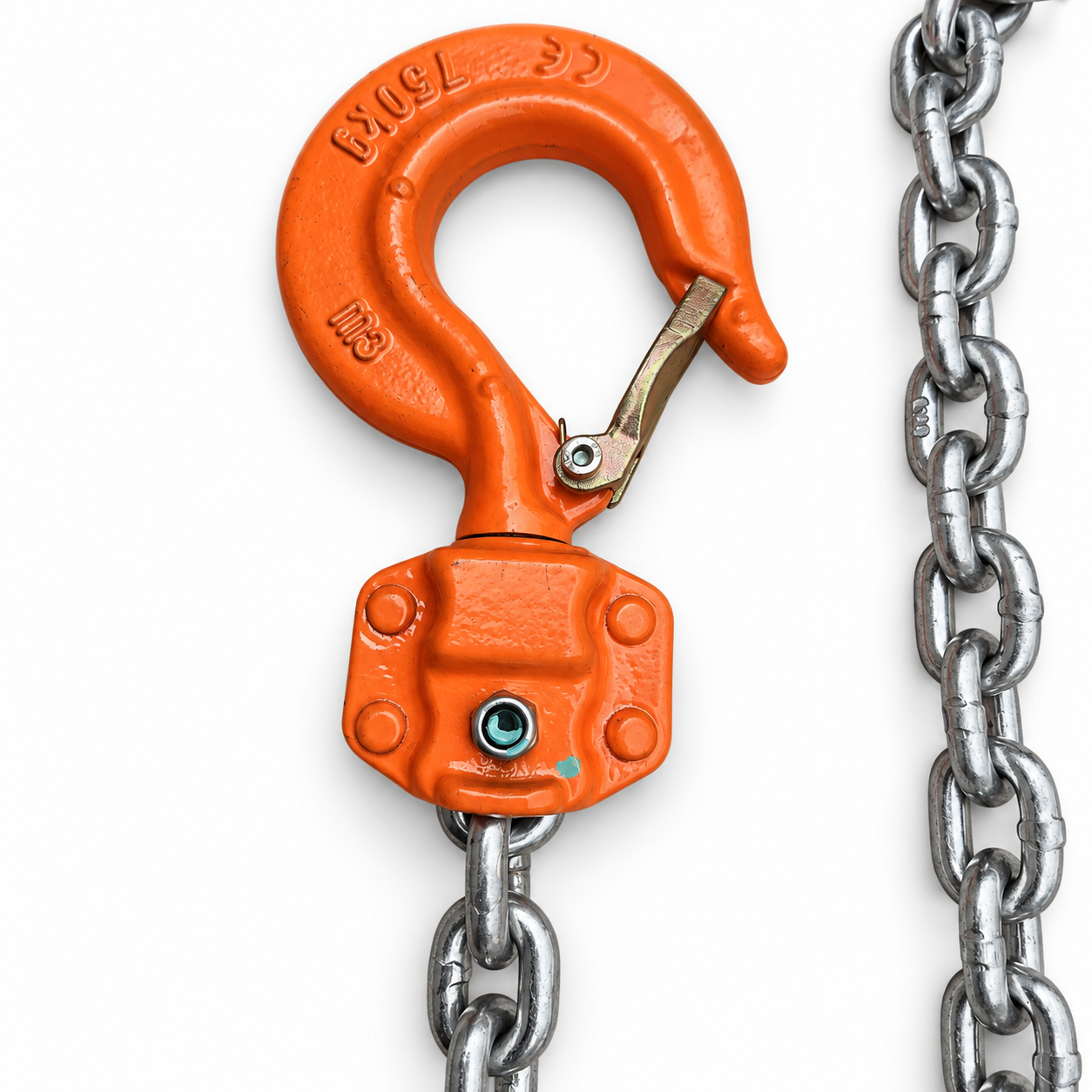

- obrotowy hak w korpusie oraz hak ładunkowy;

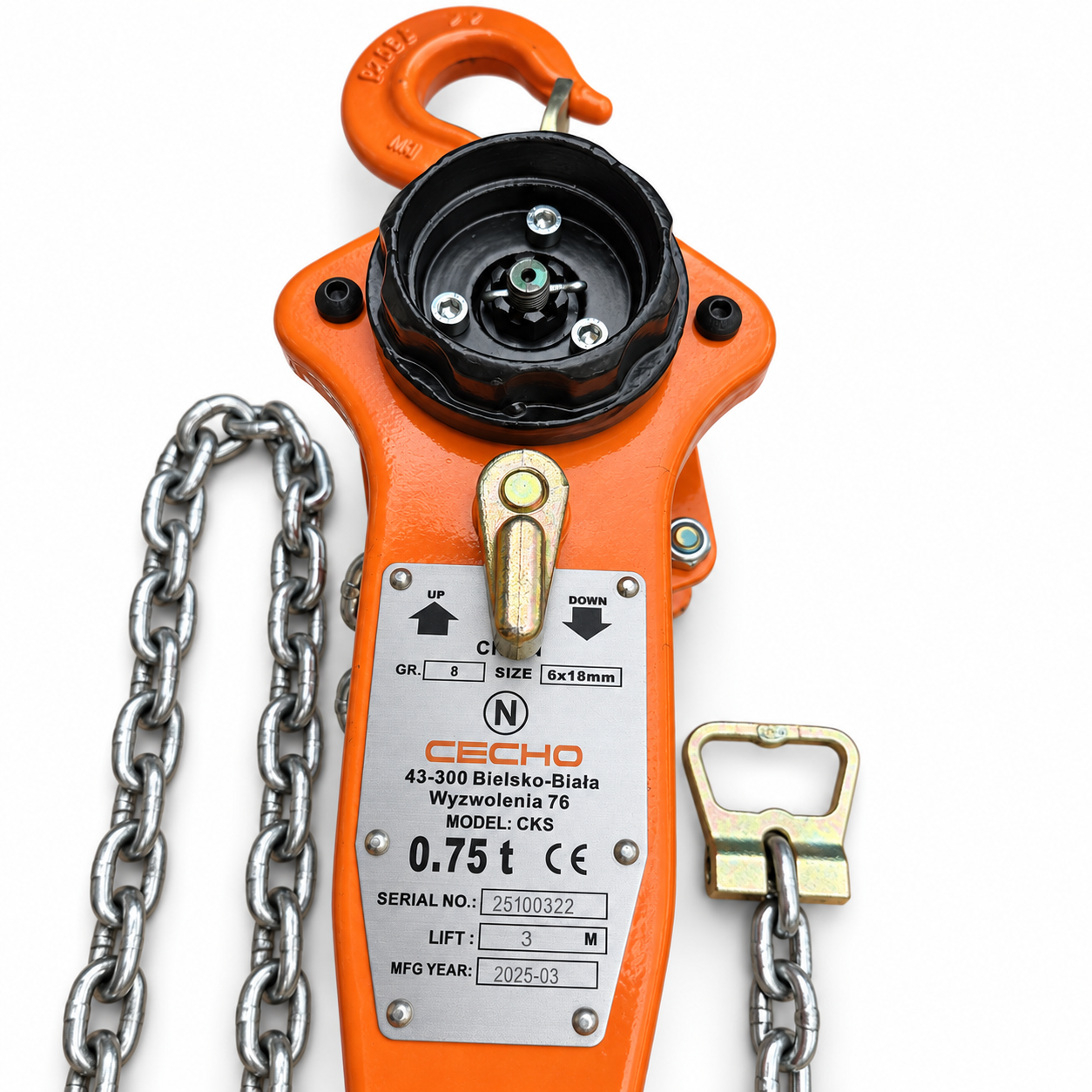

- znakowanie: symbol wyrobu, znak CE, producent, DOR i długość robocza;
- dokumenty: deklaracja zgodności, instrukcja użytkowania i świadectwo jakości 2.1.

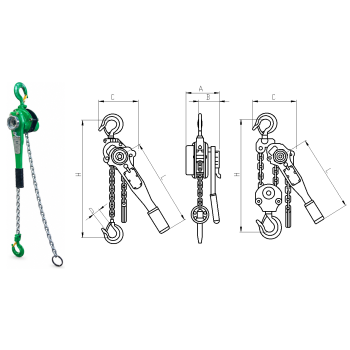

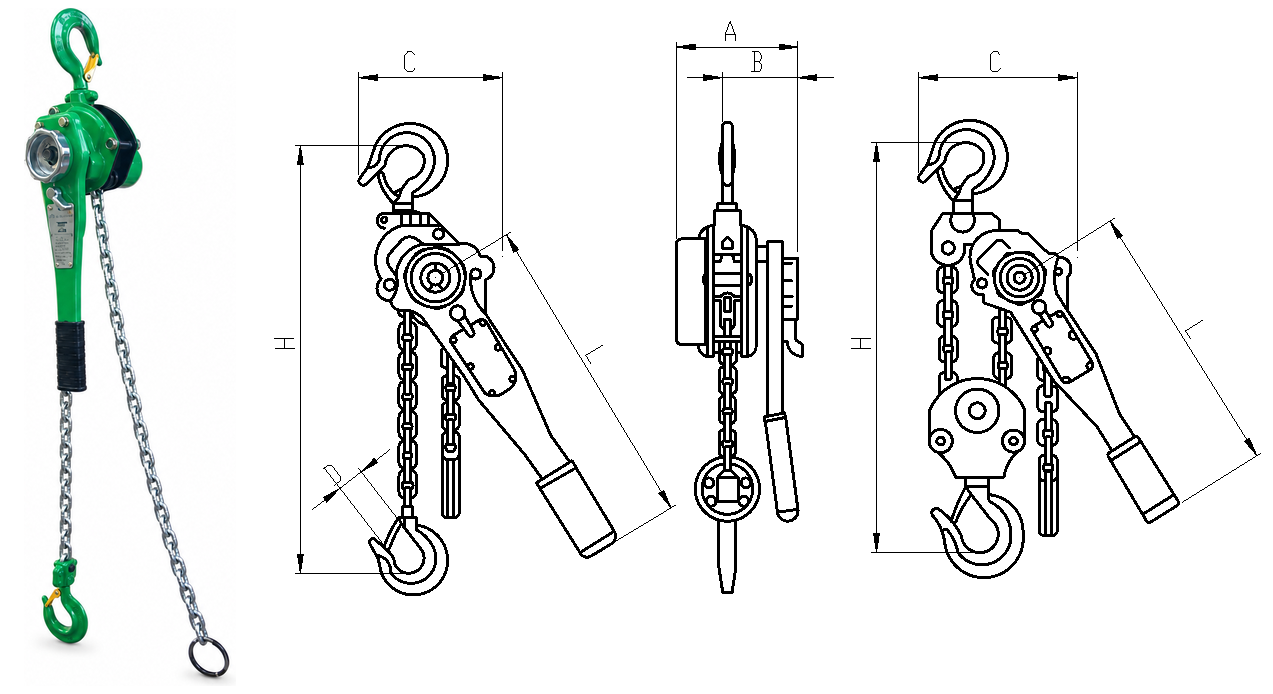

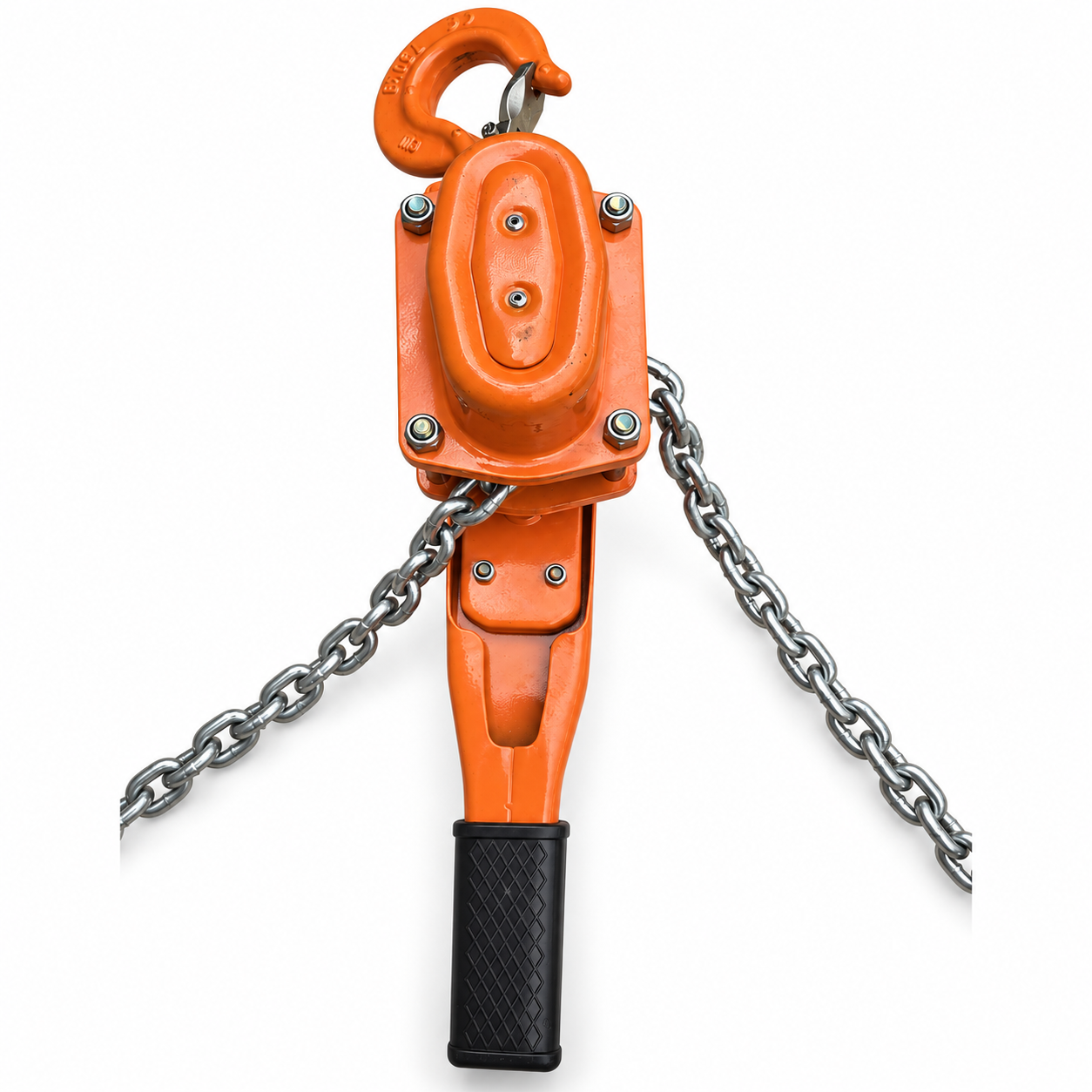

Zdjęcie i rysunek wymiarowy
Tabela parametrów technicznych
| TYP | WLL [t] | Wysokość podnoszenia [m] | Ilość cięgien łańcucha | Średnica łańcucha [mm] | Minimalna wysokość H [mm] | A [mm] | B [mm] | C [mm] | D [mm] | L [mm] | Masa [kg] |
|---|---|---|---|---|---|---|---|---|---|---|---|
| CKS 0,25 | 0,25 | 1 | 1 | 4 | 245 | 92 | 71 | 70 | 18 | 158 | 2,3 |
| CKS 0,50 | 0,50 | 1,5 | 1 | 5 | 300 | 143 | 86 | 118 | 20 | 253 | 3,5 |
| CKS 0,75 | 0,75 | 1,5 | 1 | 6 | 325 | 148 | 90 | 136 | 22 | 280 | 6,5 |
| CKS 1,5 | 1,5 | 1,5 | 1 | 8 | 380 | 172 | 98 | 160 | 31 | 410 | 11 |
| CKS 3,0 | 3 | 1,5 | 1 | 10 | 480 | 200 | 115 | 180 | 32 | 410 | 18,1 |
| CKS 6,0 | 6 | 1,5 | 2 | 10 | 620 | 200 | 115 | 235 | 37 | 410 | 27,7 |
| CKS 9,0 | 9 | 1,5 | 3 | 10 | 700 | 203 | 115 | 316 | 53 | 410 | 47 |
Zastosowanie
CKS sprawdza się przy ręcznym podnoszeniu, opuszczaniu i precyzyjnym ustawianiu ładunków w pracach montażowych, warsztatowych, serwisowych oraz utrzymaniu ruchu.
Jak dobrać odpowiedni wariant?
Dobierz wariant według wymaganego udźwigu WLL, wysokości podnoszenia i dostępnej minimalnej wysokości zabudowy H. Sprawdź także średnicę łańcucha, liczbę cięgien oraz wymiary A, B, C, D i L.
Ważne informacje
Nie przekraczaj dopuszczalnego obciążenia. Przed użyciem sprawdź stan łańcucha, haków, zabezpieczeń oraz mechanizmu zgodnie z instrukcją użytkowania.
Dokumentacja i kontakt
Potrzebujesz pomocy w doborze wciągnika CKS? Skontaktuj się z CECHO: +48 33 825 04 84, sklep@cecho.pl.
