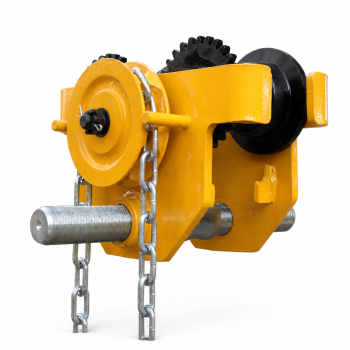

Wózek jezdny WZN - sprzedażowe zdjęcie produktu

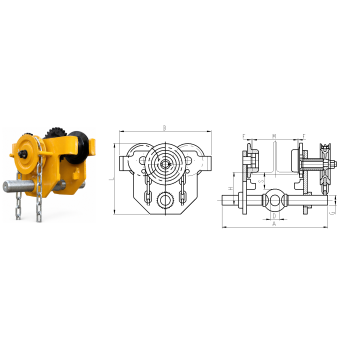

Wózek jezdny WZN - zdjęcie i rysunek wymiarowy A, B, C, D, F, G, H, M i S

Wózek jezdny do wciągników z napędem WZN


Zapytaj o cenę

  • Opis produktu

Wózek jezdny do wciągników z napędem WZN

Wózek jezdny WZN służy do podwieszania wciągników i ich ręcznego przemieszczania po dwuteowniku za pomocą łańcucha manewrowego. Regulowana konstrukcja umożliwia dopasowanie do szerokości profilu.

Najważniejsze cechy

  • udźwig od 1 000 do 5 000 kg;
  • przeznaczony do wciągników podwieszanych na dwuteowniku;
  • ruch wózka realizowany przez ciągnięcie łańcucha manewrowego;
  • warianty standardowe i poszerzone WZN-W;
  • regulacja do określonej szerokości kształtownika;
  • znakowanie: symbol wyrobu, znak CE, producent, DOR i numer seryjny;
  • dokumenty: deklaracja zgodności, instrukcja użytkowania i świadectwo jakości 2.1.


Zdjęcie i rysunek wymiarowy

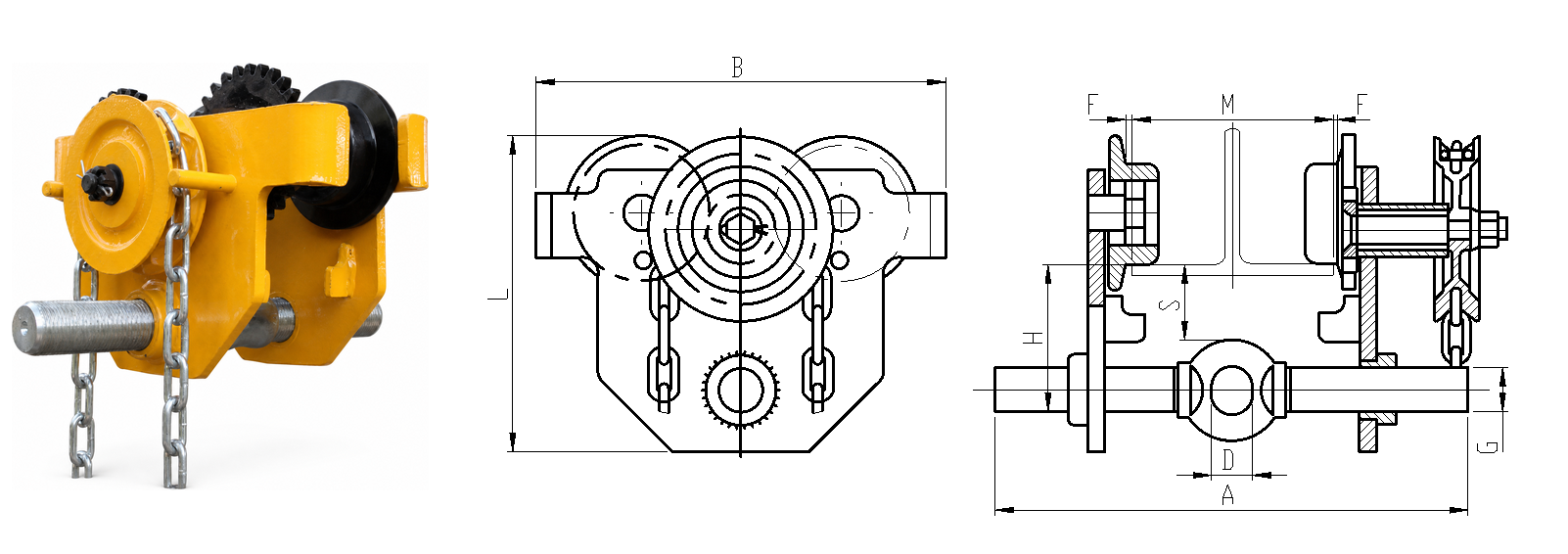

Wózek jezdny WZN - zdjęcie i rysunek wymiarowy A, B, C, D, F, G, H, M i S

Tabela parametrów technicznych

Parametry techniczne wózka jezdnego z napędem WZN
Parametr WZN 1 WZN-W 1 WZN 2 WZN-W 2 WZN 3 WZN-W 3 WZN 5 WZN-W 5
Wysokość manewrowa łańcucha [m] 2,5 – istnieje możliwość przerobienia na dowolny wymiar
Udźwig [kg] 1 000 1 000 2 000 2 000 3 000 3 000 5 000 5 000
Zalecana szerokość profilu M [mm] 50-220 160-305 66-220 160-305 74-220 160-305 90-220 160-305
A [mm] 300 388 314 400 328 415 346 432
B [mm] 245 245 276 376 335 335 377 377
C [mm] 190 190 222 222 262 262 292 292
D [mm] 30 30 40 40 46 46 52 52
G [mm] 30 30 48 48 58 58 65 65
H [mm] 95 95 106 106 121 121 136 136
S [mm] 43 43 38 38 40 40 42 42
Masa [kg] 13,0 16,5 18,5 29,0 37,5 42,5 40,0 48,0

Zastosowanie

WZN jest przeznaczony do ręcznego przemieszczania podwieszonych wciągników wzdłuż belki jezdnej w halach, warsztatach, zakładach produkcyjnych i obiektach serwisowych.

Jak dobrać odpowiedni wariant?

Dobierz wariant według wymaganego udźwigu oraz szerokości półki profilu M. Dla szerszych profili wybierz wersję WZN-W. Sprawdź też wymiary zabudowy A, B, C, H i S.

Ważne informacje

Przed montażem potwierdź zgodność wózka z profilem jezdnym i wciągnikiem. Nie przekraczaj dopuszczalnego obciążenia oraz kontroluj stan rolek, łańcucha i elementów regulacyjnych.

Dokumentacja i kontakt

Potrzebujesz pomocy w doborze WZN? Skontaktuj się z CECHO: +48 33 825 04 84, sklep@cecho.pl.
