Uchwyt magnetyczny PML
- Opis produktu
Uchwyt magnetyczny PML

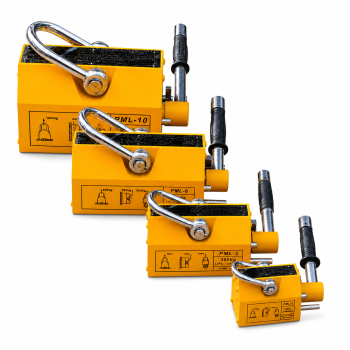

Uchwyt magnetyczny PML z magnesami neodymowymi jest przeznaczony do szybkiego podnoszenia elementów stalowych. Siedem wariantów zapewnia dopuszczalne obciążenie robocze od 0,1 do 6,0 t dla materiału płaskiego i od 0,03 do 2,0 t dla elementów okrągłych.
Najważniejsze cechy
- siedem wariantów o DOR od 0,1 do 6,0 t dla materiału płaskiego,
- DOR od 0,03 do 2,0 t dla elementów okrągłych, zależnie od wariantu,
- konstrukcja oparta na magnesach neodymowych,
- prosty i szybki montaż do urządzeń podnoszących,
- współczynnik bezpieczeństwa 3,5,
- komponenty malowane proszkowo,
- zgodność z aktualną dyrektywą maszynową i normą zharmonizowaną PN-EN 12100 T1 i T2,
- znakowanie obejmujące znak CE, dopuszczalne obciążenie robocze i numer seryjny,
- w komplecie dokumenty: deklaracja zgodności i świadectwo jakości 2.1.
Budowa i wymiary

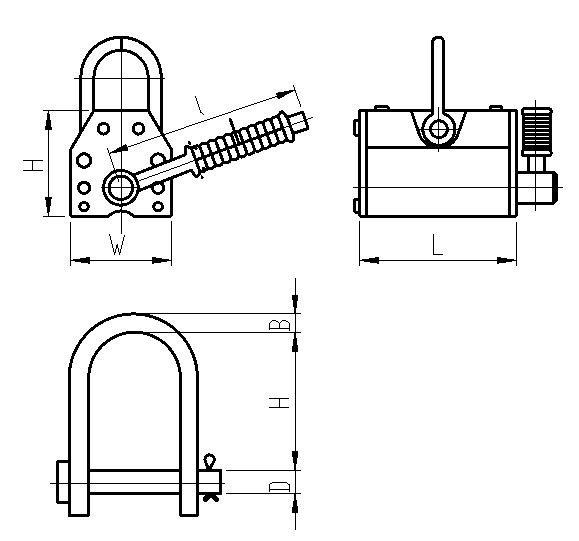

Przed doborem sprawdź rodzaj podnoszonego elementu, wymagane DOR oraz wymiary H, W, L i I wskazane na rysunku. Parametry konstrukcyjne i masa zależą od wybranego wariantu.
| Typ | DOR – materiał płaski [t] | DOR – element okrągły [t] | H [mm] | W [mm] | L [mm] | I [mm] | Masa [kg] |
|---|---|---|---|---|---|---|---|
| PML 0,1 | 0,1 | 0,03 | 67 | 62 | 92 | 126 | 3,0 |
| PML 0,3 | 0,3 | 0,1 | 91 | 92 | 162 | 155 | 10,0 |
| PML 0,6 | 0,6 | 0,2 | 117 | 122 | 232 | 196 | 24,0 |
| PML 1,0 | 1,0 | 0,3 | 163 | 176 | 258 | 285 | 50,0 |
| PML 2,0 | 2,0 | 0,6 | 212 | 234 | 378 | 426 | 125,0 |
| PML 3,0 | 3,0 | 1,0 | 261 | 286 | 458 | 521 | 220,0 |
| PML 6,0 | 6,0 | 2,0 | 266 | 296 | 720 | 700 | 398,0 |
Wymiary szakli
| Typ | H [mm] | B [mm] | D [mm] |
|---|---|---|---|
| PML 0,1 | 56 | 7,8 | 10 |
| PML 0,3 | 68 | 11,5 | 14,2 |
| PML 0,6 | 108 | 15,5 | 19,2 |
| PML 1,0 | 120 | 20 | 24,5 |
| PML 2,0 | 190 | 28 | 34,5 |
Dobór i bezpieczna eksploatacja
Dobierz wariant do masy, kształtu, grubości i stanu powierzchni podnoszonego elementu. Nie przekraczaj DOR właściwego dla materiału płaskiego lub okrągłego. Przed każdym użyciem sprawdź korpus, powierzchnię roboczą magnesu, dźwignię, blokadę oraz szaklę, a podczas pracy postępuj zgodnie z instrukcją producenta.
Potrzebujesz pomocy w doborze uchwytu PML? Skontaktuj się z CECHO: +48 33 825 04 84 lub sklep@cecho.pl.
