Opis produktu

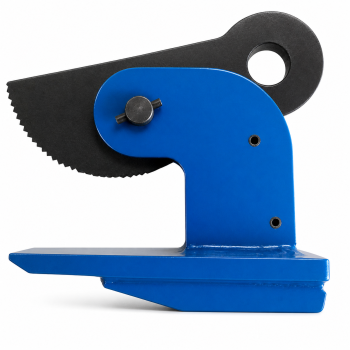

Uchwyt do blach w poziomie CNH

Uchwyt CNH jest przeznaczony do chwytania i podnoszenia blach w pozycji poziomej. Ząbkowana szczęka dociskowa współpracuje z płytą oporową, a górne ucho zapewnia wyraźny punkt połączenia z osprzętem podnoszącym.

Najważniejsze cechy

znakowanie obejmujące symbol wyrobu, znak CE i symbol producenta,
zwiększona odporność na ścieranie wspierająca dłuższą żywotność elementu,
komponenty malowane proszkowo,
cztery warianty DOR: od 0,75 do 4,0 t,
zakres chwytania zależny od wariantu: do 50, 60 lub 100 mm.

Budowa i wymiary

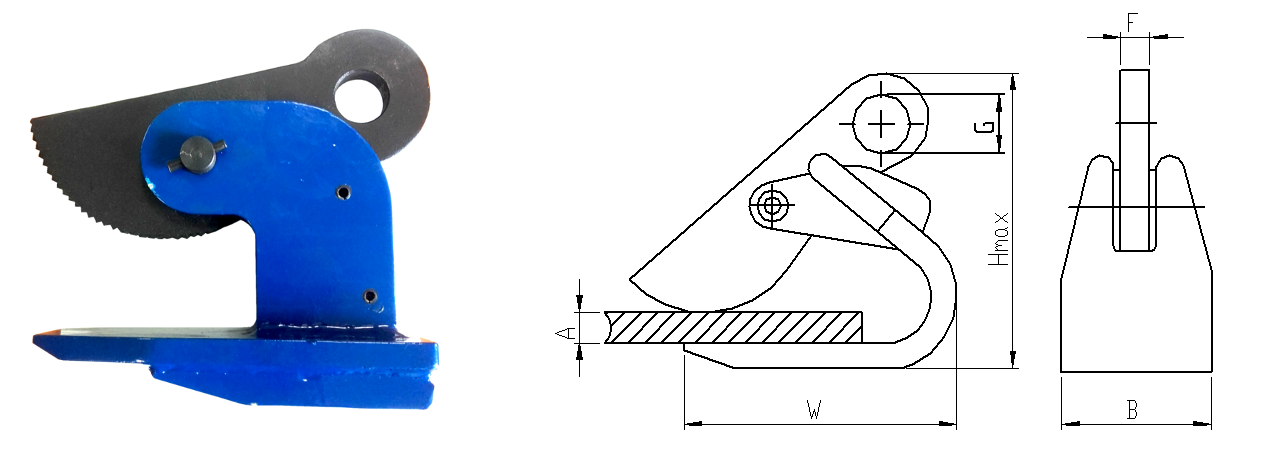

Przed doborem sprawdź wymagane dopuszczalne obciążenie robocze, grubość blachy oraz wymiary uchwytu. Rysunek pokazuje oznaczenia A, H max, W, B, G i F użyte w tabeli.

Uchwyt do blach w poziomie CNH – widok produktu i rysunek wymiarowy

Parametry techniczne uchwytu do blach w poziomie CNH
Typ	DOR [t]	Zakres chwytania A [mm]	H max [mm]	W [mm]	B [mm]	G [mm]	F [mm]	Masa [kg/szt.]
CNH 0,75	0,75	0 – 50	218	127	100	30	15	4,0
CNH 1,5	1,5	0 – 50	270	220	110	36	20	7,5
CNH 2,5	2,5	0 – 60	315	260	130	40	22	14
CNH 4,0	4,0	0 – 100	400	300	170	40	25	29

Dobór i bezpieczna eksploatacja

Wariant uchwytu dobierz do masy ładunku, grubości blachy i sposobu podwieszenia całego układu. Nie przekraczaj DOR podanego dla wybranego typu. Przed każdym użyciem sprawdź stan szczęki, zębów, sworznia, ucha i korpusu; element odkształcony, pęknięty lub nadmiernie zużyty wycofaj z eksploatacji.

Potrzebujesz pomocy w doborze? Skontaktuj się z CECHO: tel. +48 33 825 04 84, e-mail: sklep@cecho.pl.
