Hak skracający sworzniowy CSW
Dostępność: Duża ilość
Stan magazynowy:
- Opis produktu

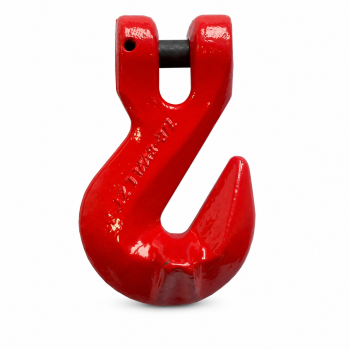

Hak skracający sworzniowy CSW klasy 8
Hak skracający sworzniowy CSW klasy 8 służy do regulacji długości roboczej zawiesi łańcuchowych. Mocowanie sworzniowe pozwala połączyć hak z odpowiednim ogniwem łańcucha.
Najważniejsze cechy
- przeznaczony do zawiesi łańcuchowych klasy 8,
- mocowanie sworzniowe,
- oznakowanie CE, dopuszczalne obciążenie robocze oraz rozmiar,
- współczynnik bezpieczeństwa 4,
- stal klasy 8 o wytrzymałości na rozciąganie 800 N/mm2,
- komponent malowany proszkowo,
- dokumentacja: deklaracja zgodności oraz świadectwo jakości 2.1.

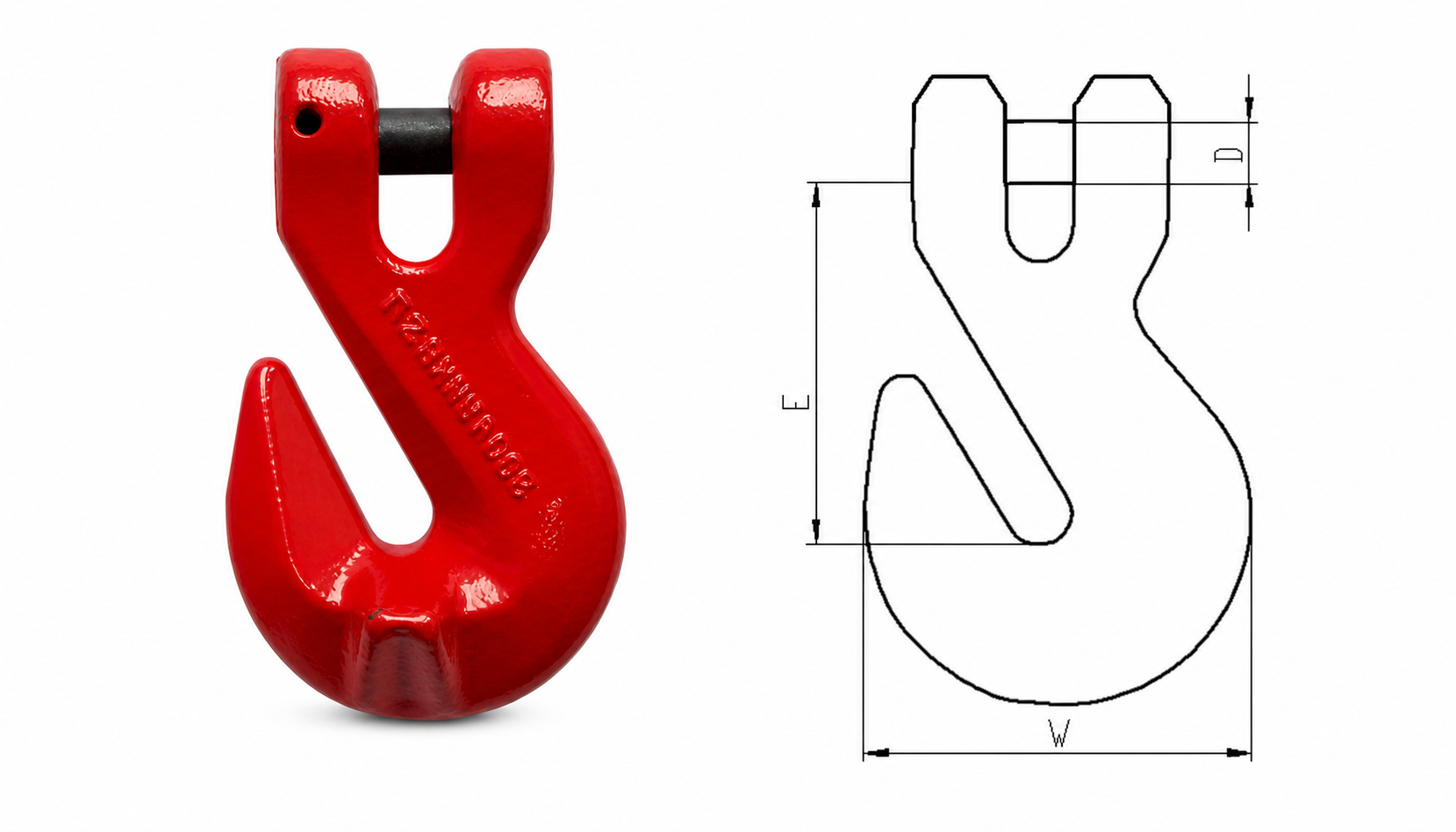

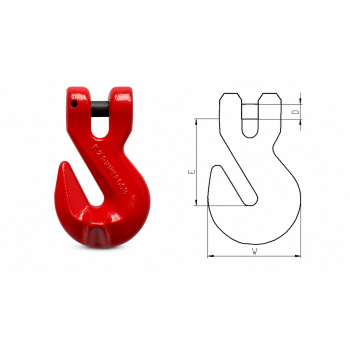

Zdjęcie i rysunek wymiarowy
Tabela parametrów technicznych
| Typ | DOR [t] | W [mm] | D [mm] | E [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|
| CSW 5-6 | 1.4 | 47,4 | 7,4 | 45 | 0,19 |
| CSW 7 | 1,9 | 58 | 9 | 61 | 0,38 |
| CSW 8 | 2,5 | 58 | 10 | 60,5 | 0,38 |
| CSW 10 | 4 | 76 | 12,5 | 76 | 0,85 |
| CSW 13 | 6,7 | 101 | 16 | 104 | 1,9 |
| CSW 16 | 10 | 122 | 20 | 107 | 3,6 |
| CSW 19 | 16 | 150 | 24 | 141 | 6,15 |
| CSW 22 | 19 | 165 | 27 | 158 | 9 |
Zastosowanie
Hak CSW stosuje się do skracania i regulacji długości zawiesi łańcuchowych klasy 8.
Jak dobrać odpowiedni produkt?
Dobierz typ haka do rozmiaru łańcucha i wymaganego DOR, a następnie sprawdź wymiary W, D i E oraz masę w tabeli technicznej.
Pomoc w doborze
Potrzebujesz pomocy przy doborze haka? Skontaktuj się z CECHO: +48 33 825 04 84, sklep@cecho.pl.
