Opis produktu

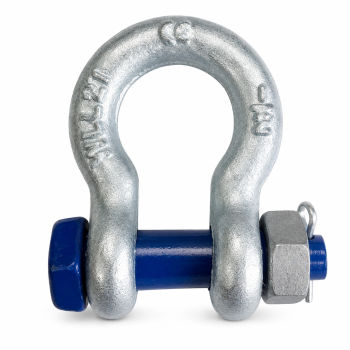

Szakla omega z zabezpieczeniem BX

Szakla omega BX z nakrętką i zabezpieczeniem jest uniwersalnym elementem łączącym do zawiesi i operacji transportowych, zgodnym z normą PN-EN 13889.

Najważniejsze cechy

spełnia wymagania aktualnej dyrektywy maszynowej, zgodny z normą PN-EN 13889
znakowanie: symbol wyrobu, znak CE, symbol producenta, numer seryjny partii, klasa wytrzymałości, dopuszczalne obciążenie robocze
dokumenty: deklaracja zgodności, instrukcja użytkowania, świadectwo jakości 2.1,

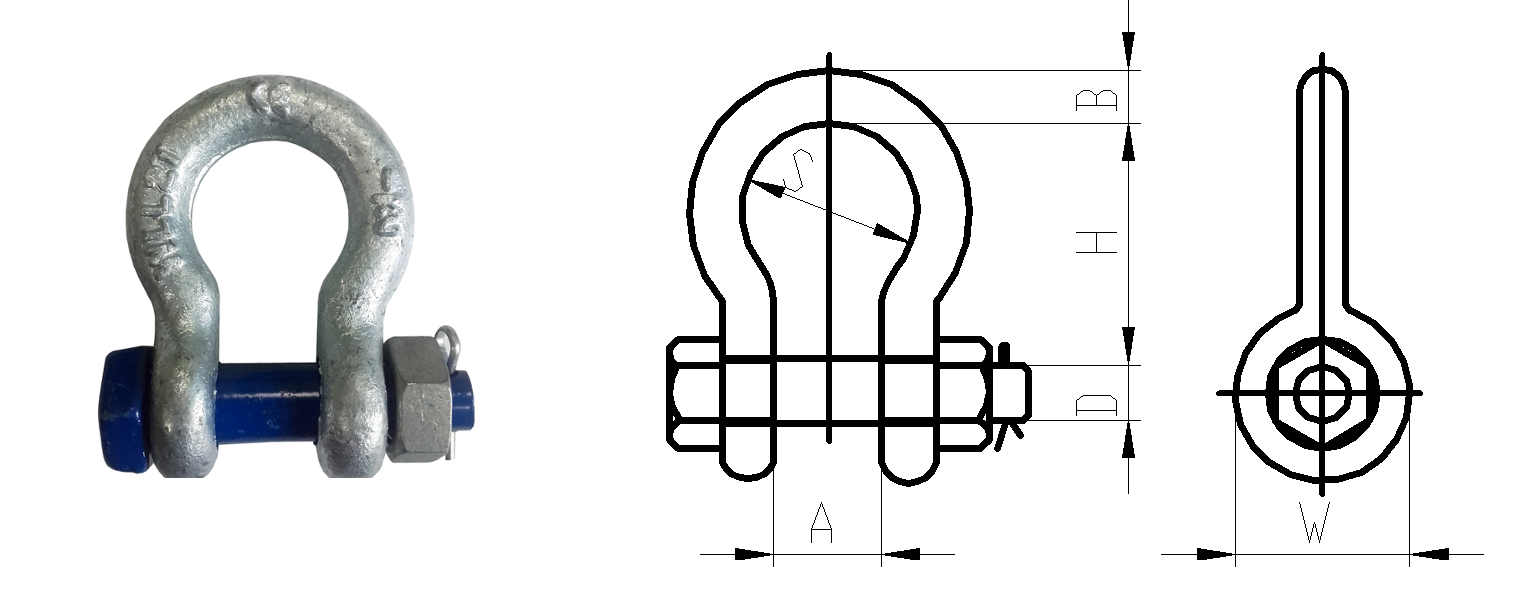

Rysunek i wymiary

Parametry techniczne

Tabela parametrów technicznych – Szakla omega z zabezpieczeniem BX
DOR [t]	MBL [kN]	H [mm]	A [mm]	S [mm]	D [mm]	B [mm]	W [mm]	Masa [kg/szt.]
0,5	29,4	29	11	19,5	8	7	17,5	0,05
0,75	44,1	30	13	20	10	9	20	0,10
1,0	58,8	36	15	25	12	10,5	24,5	0,15
1,5	88,3	42	18	27	12,5	12	27,5	0,25
2,0	117,7	49,5	20	32,5	16	13	31	0,35
3,25	191,2	58,5	27	42	20	17,5	41	0,75
4,75	279,5	70	32,5	49,5	22	20,5	48,5	1,10
6,5	382,5	86	37	57	27	22,5	52	1,60
8,5	500,1	94,5	42	67	30	27	60,5	2,50
9,5	559,0	108	45	72	33	31	68	3,70
12,0	706,1	120	52,5	82	36	34	76,5	5,10
13,5	794,3	134	56	92,5	39	35	83,5	6,00
17,0	1000,3	147	62	96,5	42	40,5	93	8,65
25,0	1471,0	176	71	125	52	45	110	14,0
35,0	2059,4	196	81	143	60	52	119	21,0
42,5	2500,7	217	102	160	65,5	55	134	31,5
55,0	3236,2	260	105	180	71	65	150	39,0
85,0	5001,4	315	135	200	85	77	163	64,0
120,0	4706,7	365	135	230	105	91	210	111,0
150,0	5885,0	360	145	255	107	116	220	138,0

Zastosowanie

Do łączenia lin, zawiesi i innych komponentów w układach podnoszenia oraz mocowania, zwłaszcza tam, gdzie kształt omega ułatwia pracę z więcej niż jednym elementem w gardzieli.

Jak dobrać?

Dobierz wariant na podstawie DOR oraz wymiarów H, A, S, D, B i W. Sprawdź także MBL podany w tabeli i geometrię współpracujących elementów.

FAQ

Jak dobrać odpowiedni rozmiar dla produktu Szakla omega z zabezpieczeniem BX?

Rozmiar dobierz na podstawie wymaganego DOR oraz wymiarów podanych w tabeli technicznej. Sprawdź także dopasowanie geometryczne do wszystkich współpracujących elementów.

Czy można przekraczać podane DOR?

Nie. DOR jest dopuszczalnym obciążeniem roboczym dla danego wariantu. Cały układ należy oceniać według parametrów i ograniczeń najsłabszego zastosowanego komponentu.

Co sprawdzić przed użyciem szakli?

Przed użyciem sprawdź stan korpusu i sworznia, kompletność elementów zabezpieczających, prawidłowe dokręcenie oraz zgodność rozmiaru i DOR z planowanym zastosowaniem.
