Szakla okrągła z zabezpieczeniem G-4263

Zapytaj o produkt Specyfikacja PDF

Opis produktu

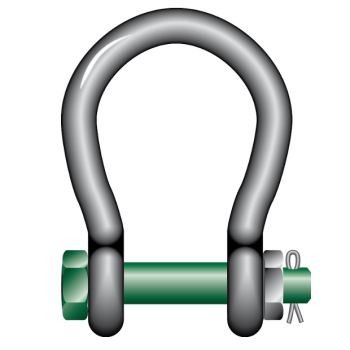

Szakla okrągła z zabezpieczeniem G-4263

Szakla okrągła G-4263 z zabezpieczeniem i powiększonym wlotem jest przeznaczona do wymagających połączeń, w których potrzebna jest duża przestrzeń robocza i zabezpieczony sworzeń.

Najważniejsze cechy

spełnia wymagania aktualnej dyrektywy maszynowej
znakowanie: symbol wyrobu, znak CE, symbol producenta, numer seryjny partii, klasa wytrzymałości, dopuszczalne obciążenie robocze
wykonana ze stali stopowej, klasa 8, ulepszana cieplnie
może pracować w temperaturze od -20̊ C do + 200 ̊C

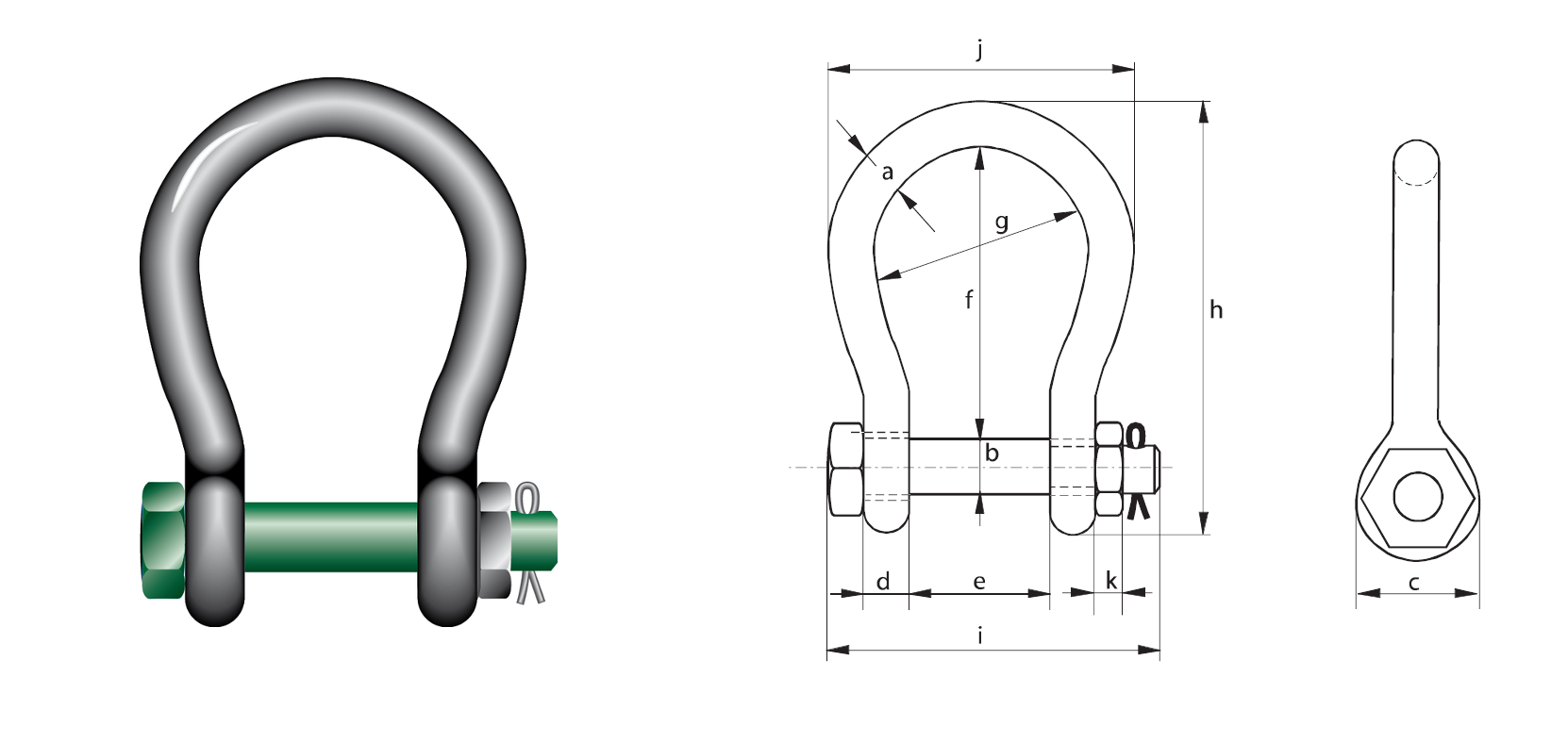

Rysunek i wymiary

Szakla z zabezpieczeniem - wymiary szakli

Parametry techniczne

Tabela parametrów technicznych – Szakla okrągła z zabezpieczeniem G-4263
DOR [kg]	a – średnica łuku [mm]	b – średnica sworznia [mm]	c – średnica oka [mm]	d – szerokość oka [mm]	e – szerokość wewnętrzna [mm]	f – długość wewnętrzna [mm]	g – szerokość łuku [mm]	h – długość [mm]	i – długość sworznia [mm]	j – szerokość [mm]	k – grubość nakrętki [mm]	Masa [kg/szt.]
4750	22	25	52	22	63	112	88	173	157	132	22	2,08
6500	25	28	59	25	75	135	105	204	183	155	25	3,14
8500	28	32	66	28	82	148	115	225	205	171	27	4,36
9500	32	35	72	32	90	162	126	248	224	190	30	5,95
12000	35	38	79	35	100	180	140	274	245	210	33	7,87
16000	38	42	88	38	106	216	159	319	248	235	19	12,5
25000	45	50	103	45	127	248	175	370	296	265	23	16,7
30000	50	57	118	50	146	273	207	411	332	307	26	25
55000	65	70	145	65	165	314	213	487	391	343	32	45
75000	83	83	164	83	184	330	254	537	460	420	39	70

Zastosowanie

Do ciężkich zastosowań przemysłowych i układów podnoszenia, w których wymagana jest szakla okrągła z zabezpieczeniem oraz powiększoną przestrzenią wewnętrzną.

Jak dobrać?

Dobierz rozmiar według DOR w kilogramach oraz geometrii połączenia. Sprawdź średnice a, b, c oraz wymiary d–k względem współpracujących elementów.

FAQ

Jak dobrać odpowiedni rozmiar dla produktu Szakla okrągła z zabezpieczeniem G-4263?

Rozmiar dobierz na podstawie wymaganego DOR oraz wymiarów podanych w tabeli technicznej. Sprawdź także dopasowanie geometryczne do wszystkich współpracujących elementów.

Czy można przekraczać podane DOR?

Nie. DOR jest dopuszczalnym obciążeniem roboczym dla danego wariantu. Cały układ należy oceniać według parametrów i ograniczeń najsłabszego zastosowanego komponentu.

Co sprawdzić przed użyciem szakli?

Przed użyciem sprawdź stan korpusu i sworznia, kompletność elementów zabezpieczających, prawidłowe dokręcenie oraz zgodność rozmiaru i DOR z planowanym zastosowaniem.
