Szakla szeroka podłużna z zabezpieczeniem
- Opis produktu

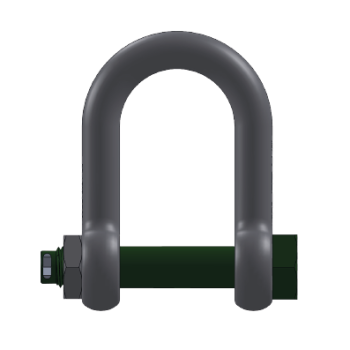

Szakla szeroka podłużna z zabezpieczeniem
Szakla szeroka podłużna z zabezpieczeniem klasy 8 jest przeznaczona do połączeń wymagających zwiększonej szerokości roboczej i pewnego zabezpieczenia sworznia.
Najważniejsze cechy
- spełnia wymagania aktualnej dyrektywy maszynowej
- znakowanie: symbol wyrobu, znak CE, symbol producenta, numer seryjny partii, klasa wytrzymałości, dopuszczalne obciążenie robocze
- wykonana ze stali stopowej, klasa 8, ulepszana cieplnie
- może pracować w temperaturze od -20̊ C do + 200 ̊C

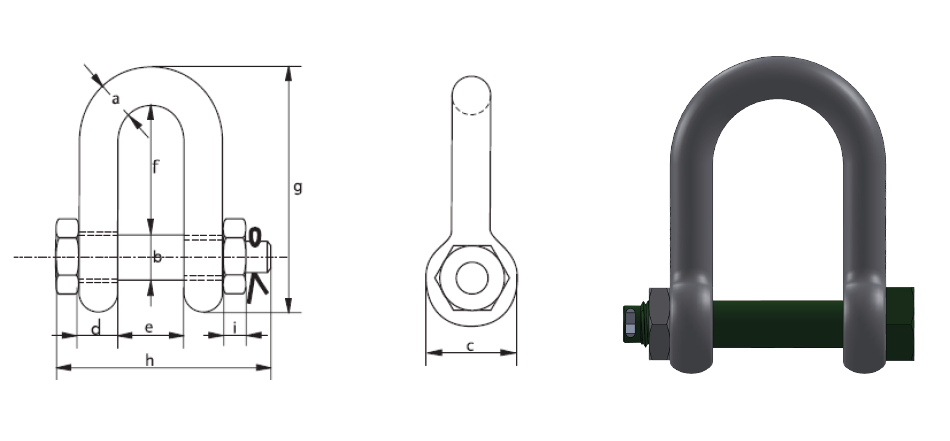

Rysunek i wymiary
Parametry techniczne
| DOR [t] | a [mm] | b [mm] | c [mm] | d [mm] | e [mm] | f [mm] | g [mm] | h [mm] | l [mm] | Masa [kg] |
|---|---|---|---|---|---|---|---|---|---|---|
| 4,6 | 19 | 22 | 46 | 19 | 70 | 116 | 169 | 154 | 19 | 1,5 |
| 8,6 | 25 | 28 | 59 | 25 | 83 | 140 | 208 | 190 | 25 | 3,15 |
| 15,5 | 38 | 42 | 88 | 38 | 115 | 178 | 281 | 257 | 18,5 | 9 |
Zastosowanie
Do wymagających układów zawiesiowych i połączeń, w których szeroka geometria szakli ułatwia współpracę z większymi lub szerszymi elementami.
Jak dobrać?
Wybierz odpowiedni DOR i porównaj wymiary a–l z geometrią łączonych elementów. Szczególnie ważne są szerokość robocza oraz długość wewnętrzna.
FAQ
Jak dobrać odpowiedni rozmiar dla produktu Szakla szeroka podłużna z zabezpieczeniem?
Rozmiar dobierz na podstawie wymaganego DOR oraz wymiarów podanych w tabeli technicznej. Sprawdź także dopasowanie geometryczne do wszystkich współpracujących elementów.
Czy można przekraczać podane DOR?
Nie. DOR jest dopuszczalnym obciążeniem roboczym dla danego wariantu. Cały układ należy oceniać według parametrów i ograniczeń najsłabszego zastosowanego komponentu.
Co sprawdzić przed użyciem szakli?
Przed użyciem sprawdź stan korpusu i sworznia, kompletność elementów zabezpieczających, prawidłowe dokręcenie oraz zgodność rozmiaru i DOR z planowanym zastosowaniem.
