Ogniwo główne CA
- Opis produktu

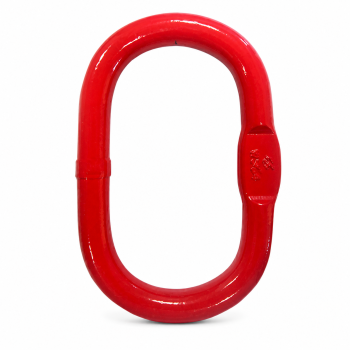

Ogniwo główne CA klasy 8 do zawiesi łańcuchowych
Ogniwo główne CA klasy 8 jest elementem przeznaczonym do kompletacji zawiesi łańcuchowych. Wykonanie ze stali klasy 8, malowanie proszkowe i czytelne oznakowanie wspierają prawidłowy dobór elementu do parametrów zawiesia.
Najważniejsze cechy
- zgodność z normą PN-EN 1677-4,
- stal klasy 8 o wytrzymałości na rozciąganie 800 N/mm2,
- współczynnik bezpieczeństwa 4,
- malowanie proszkowe,
- oznakowanie: CE, dopuszczalne obciążenie robocze oraz rozmiar,
- dokumentacja: deklaracja zgodności i świadectwo jakości 2.1.

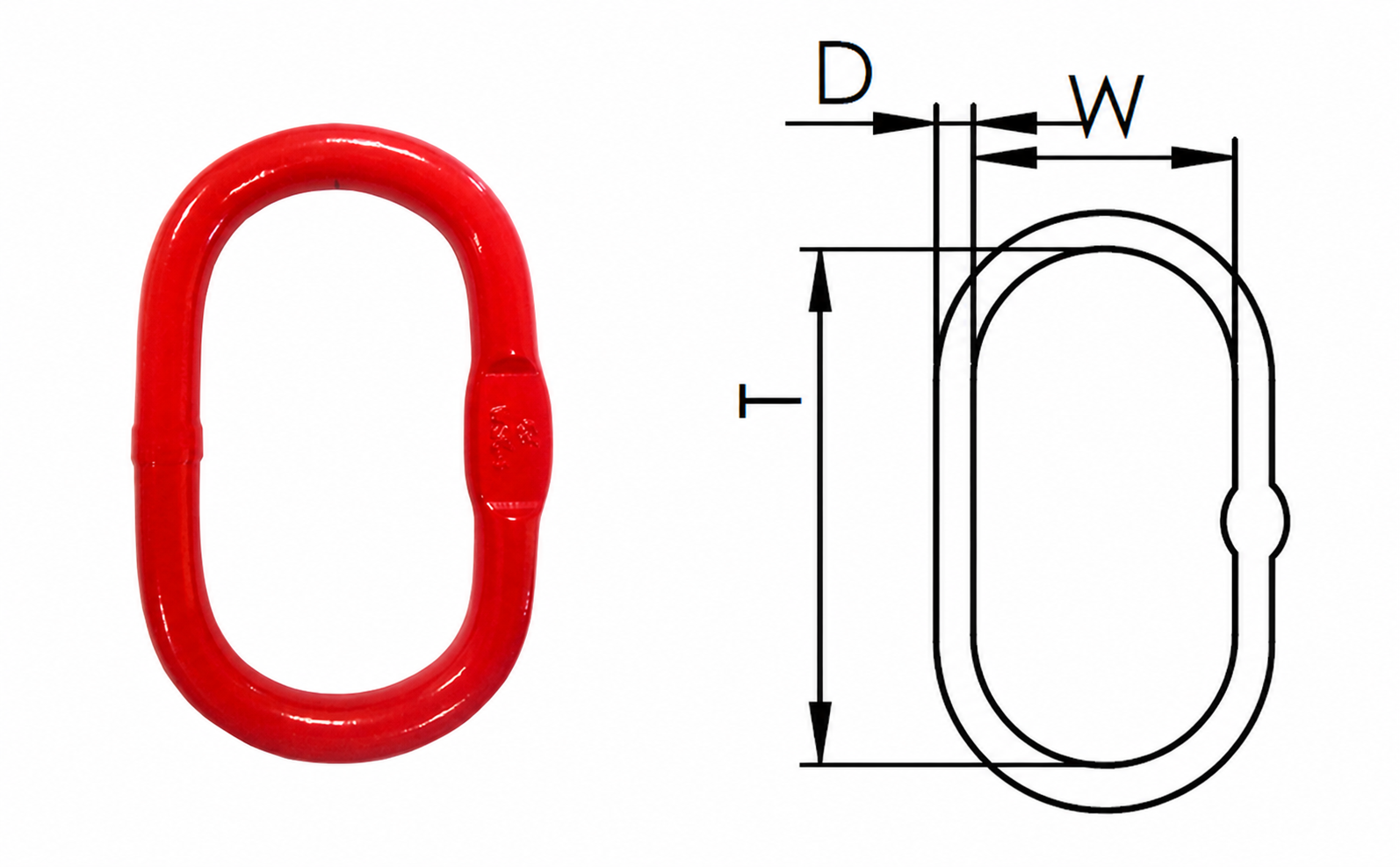

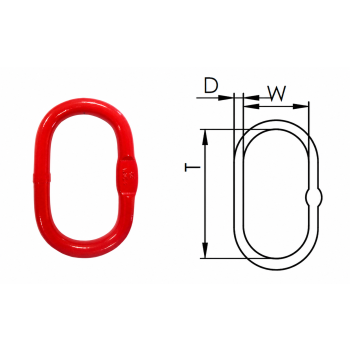

Zdjęcie i rysunek wymiarowy
Tabela parametrów technicznych
| Typ | DOR przy kącie 0-45° [t] | D [mm] | W [mm] | T [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|
| CA 14 | 1,6 | 14 | 60 | 110 | 0,34 |
| CA 16 | 2,12 | 16 | 60 | 110 | 0,53 |
| CA 18 | 3,15 | 18 | 75 | 135 | 0,83 |
| CA 22 | 5,3 | 22 | 90 | 160 | 1,5 |
| CA 26 | 8,0 | 26 | 100 | 180 | 2,32 |
| CA 32 | 11,2 | 32 | 110 | 200 | 3,95 |
| CA 36 | 14,0 | 36 | 140 | 260 | 6,34 |
| CA 40 | 17,0 | 40 | 160 | 300 | 8,96 |
| CA 45 | 21,2 | 45 | 180 | 340 | 12,8 |
| CA 50 | 31,5 | 50 | 190 | 350 | 16,55 |
| CA 56 | 45,0 | 56 | 200 | 400 | 23,28 |
| CA 63 | 56,0 | 63 | 220 | 430 | 32 |
Zastosowanie
Ogniwo główne CA służy do kompletacji zawiesi łańcuchowych klasy 8. Dostępne rozmiary umożliwiają dobór elementu według wymaganego DOR, wymiarów D, W i T oraz masy.
Jak dobrać odpowiednie ogniwo?
Dobierz typ ogniwa na podstawie dopuszczalnego obciążenia roboczego DOR przy kącie 0-45° oraz wymiarów D, W i T wskazanych w tabeli. Zwróć również uwagę na masę elementu i zgodność rozmiaru z pozostałymi komponentami zawiesia.
Ważne informacje
Wartości DOR w tabeli odnoszą się do kąta 0-45°. Przed użyciem sprawdź oznakowanie, rozmiar oraz stan techniczny elementu.
Najczęstsze pytania FAQ
Z jaką normą zgodne jest ogniwo CA?
Ogniwo spełnia wymagania normy PN-EN 1677-4.
Jaki jest współczynnik bezpieczeństwa?
Współczynnik bezpieczeństwa wynosi 4.
Jakie dokumenty są dostępne?
Dla produktu przewidziano deklarację zgodności oraz świadectwo jakości 2.1.
