Zestaw ogniwowy CAZ

Zapytaj o produkt Specyfikacja PDF

Opis produktu

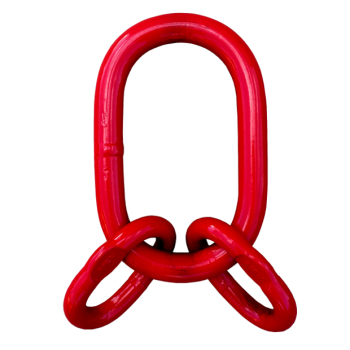

Zestaw ogniwowy CAZ klasy 8

Zestaw ogniwowy CAZ klasy 8 jest przeznaczony do kompletacji zawiesi łańcuchowych. Składa się z ogniwa głównego oraz dwóch ogniw dolnych, co umożliwia łączenie elementów zawiesia w jednym punkcie nośnym.

Najważniejsze cechy

zgodność z normą PN-EN 1677-4,
oznakowanie CE, dopuszczalne obciążenie robocze oraz rozmiar,
współczynnik bezpieczeństwa 4,
stal klasy 8 o wytrzymałości na rozciąganie 800 N/mm²,
komponenty malowane proszkowo,
dokumentacja: deklaracja zgodności oraz świadectwo jakości 2.1.

Zdjęcie i rysunek wymiarowy

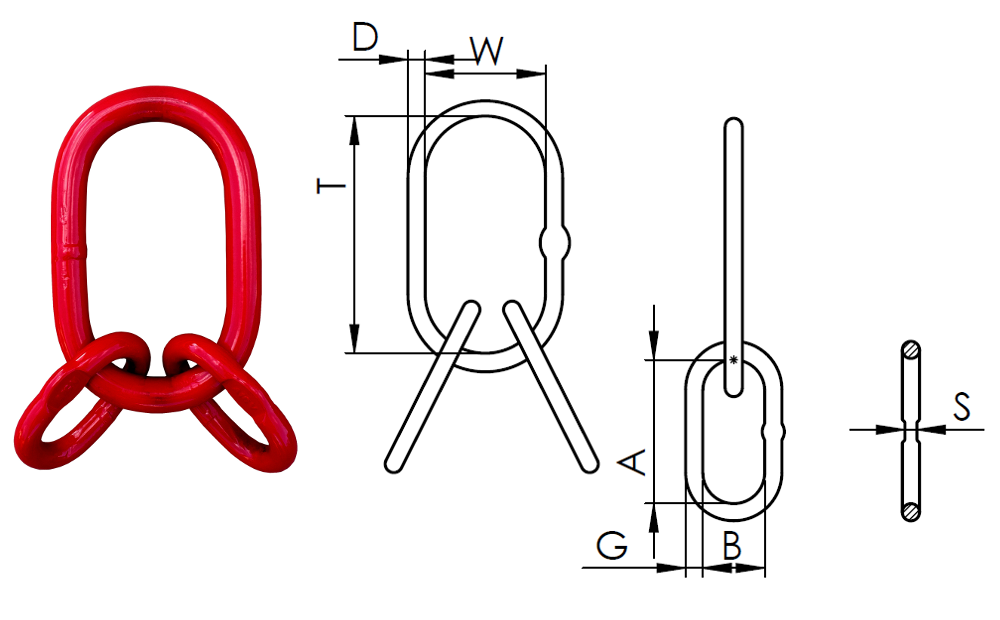

Zestaw ogniwowy CAZ klasy 8 – zdjęcie produktu i rysunek wymiarowy

Tabela parametrów technicznych

Parametry techniczne zestawu ogniwowego CAZ klasy 8
Typ	DOR przy kącie 0-45° [t]	D [mm]	W [mm]	T [mm]	G [mm]	B [mm]	A [mm]	S [mm]	Masa [kg/szt.]
CAZ 18	2,36	18	75	135	14	24	62	8	1,18
CAZ 19	3,15	19	75	135	14	38	60	8	1,35
CAZ 22	4,25	22	90	160	16	34	70	9	2,2
CAZ 26	6,7	26	100	180	18	40	85	12	3,1
CAZ 33	11,2	33	110	200	22	50	115	14	6,0
CAZ 36	17,0	36	140	260	26	65	140	16	9,6
CAZ 45	21,2	45	180	340	32	100	180	19	19,85
CAZ 50	26,5	50	190	350	32	100	180	20	23,35
CAZ 50	31,5	50	190	350	36	100	180	–	25,25
CAZ 50	45,0	50	190	350	40	100	180	–	26,40
CAZ 63	67,0	63	220	430	50	100	180	33	47,48

Zastosowanie

Zestaw ogniwowy CAZ stosuje się przy kompletacji zawiesi łańcuchowych klasy 8, gdy potrzebne jest połączenie ogniwa głównego z dwoma ogniwami dolnymi.

Jak dobrać odpowiedni produkt?

Dobierz wariant CAZ według wymaganego DOR przy kącie 0-45°, a następnie sprawdź wymiary D, W, T, G, B, A i S oraz masę zestawu.

Pomoc w doborze

Potrzebujesz wsparcia przy doborze zestawu ogniwowego? Skontaktuj się z CECHO: +48 33 825 04 84, sklep@cecho.pl.
