Hak obrotowy- łożysko kulkowe COZK
- Opis produktu

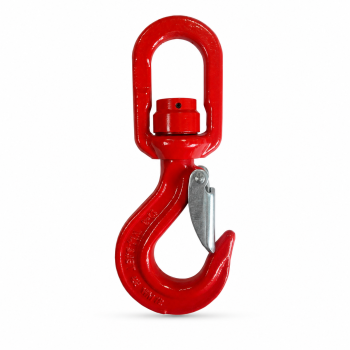

Hak obrotowy z łożyskiem kulkowym COZK klasy 8
Hak obrotowy COZK z łożyskiem kulkowym jest elementem końcowym do profesjonalnych zawiesi i operacji podnoszenia. Obrotowe połączenie umożliwia ustawianie haka względem ładunku, a sprężynowa zapadka zabezpiecza gardziel przed przypadkowym wypięciem.
Najważniejsze cechy
- stal stopowa klasy 8 o wytrzymałości 800 N/mm2,
- łożysko kulkowe w mechanizmie obrotowym,
- współczynnik bezpieczeństwa 4:1,
- malowanie proszkowe i odporność na korozję,
- oznaczenie CE, rozmiaru i dopuszczalnego obciążenia roboczego,
- zgodność z dyrektywą maszynową i normą PN-EN 1677-1,
- deklaracja zgodności oraz świadectwo jakości 2.1.

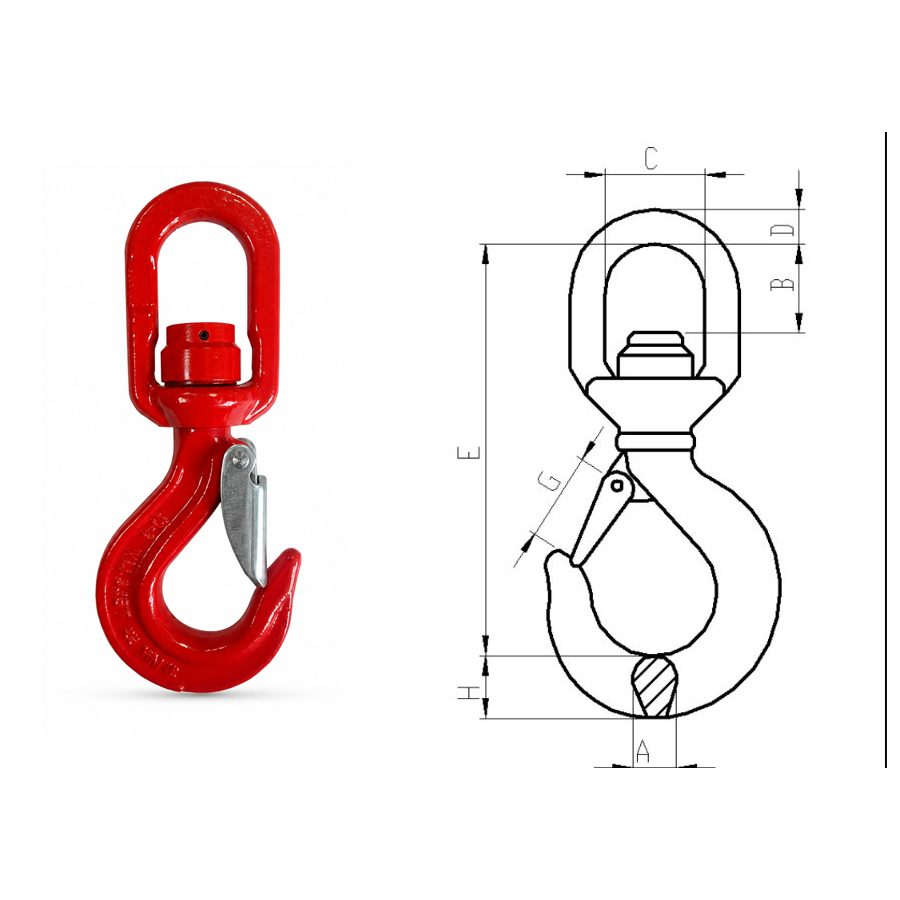

Zdjęcie i rysunek wymiarowy
Tabela parametrów technicznych
| Typ | Rozmiar | DOR [t] | C [mm] | G [mm] | D [mm] | E [mm] | B [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|
| COZK 112 | 6 | 1.12 | 32 | 22 | 9 | 112 | 22.5 | 0.34 |
| COZK 200 | 7/8 | 2 | 44 | 26 | 15.8 | 150 | 35 | 1.02 |
| COZK 315 | 10 | 3.15 | 44 | 28 | 15.8 | 162 | 35 | 1.24 |
| COZK 530 | 13 | 5.3 | 50 | 35 | 18 | 190 | 39 | 2.25 |
| COZK 800 | 16 | 8 | 64 | 43 | 25 | 246 | 53 | 4.66 |
| COZK 1250 | 20 | 12.5 | 70 | 55 | 28 | 282 | 51 | 7.4 |
| COZK 1500 | 22 | 15 | 79 | 61 | 32 | 332 | 58 | 10.6 |
| COZK 21200 | 26 | 21,2 | 105 | 81 | 40 | 431 | 100 | 21.4 |
| COZK 3150 | 32 | 31,5 | 105 | 82.5 | 40 | 472 | 90 | 32 |
Zastosowanie
Hak COZK przeznaczony jest do podnoszenia i przemieszczania ładunków w zawiesiach stosowanych w produkcji, budownictwie, transporcie i przeładunku. Konstrukcja obrotowa ułatwia ustawienie haka względem punktu zaczepienia oraz ogranicza niepożądane skręcanie zestawu.
Jak dobrać odpowiedni wariant?
Dobierz rozmiar według wymaganego DOR oraz wymiarów współpracujących elementów. Przed każdym użyciem sprawdź korpus, ucho obrotowe, mechanizm łożyskowy, zapadkę i czytelność oznaczeń. Nie przekraczaj dopuszczalnego obciążenia roboczego.
Ważne informacje
Element z pęknięciami, trwałymi odkształceniami, niesprawną zapadką, nadmiernym zużyciem lub nieczytelnym oznaczeniem należy wycofać z użytkowania.
Pomoc w doborze
Skontaktuj się z CECHO: +48 33 825 04 84 lub sklep@cecho.pl.
