Opis produktu

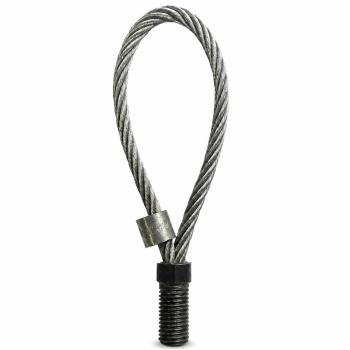

Ucho linowe z gwintem GLU

Ucho linowe z gwintem GLU, określane również jako pętla transportowa linowa z gwintem, jest przeznaczone do stosowania jako punkt mocujący i zaczepowy.

Najważniejsze cechy

ocynkowana lina stalowa;
gwintowany trzpień do mocowania;
oznaczenia: CE, dopuszczalne obciążenie robocze (DOR) i rozmiar;
dokumenty: deklaracja zgodności i świadectwo jakości 2.1.

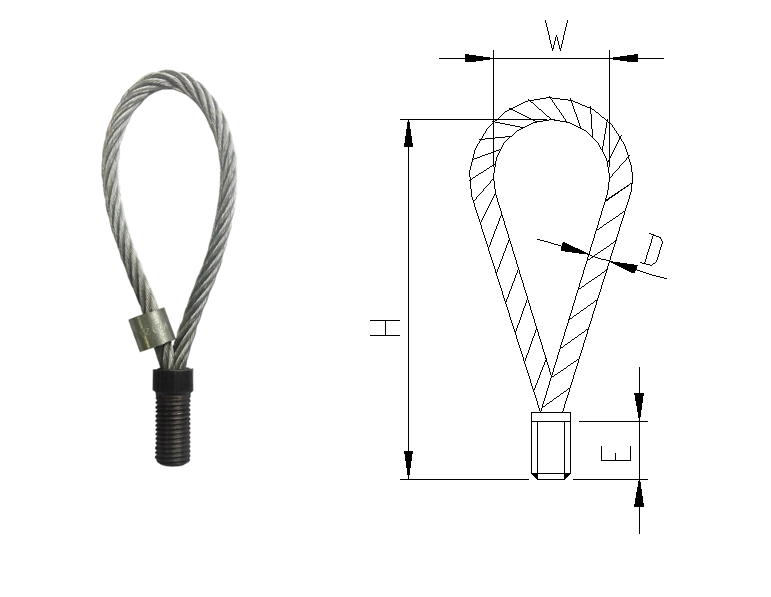

Rysunek wymiarowy

Ucho linowe z gwintem GLU - rysunek wymiarowy H, E, D i W

Tabela parametrów technicznych

Parametry techniczne ucha linowego z gwintem GLU
Rozmiar M [mm]	DOR [t]	MBL [kN]	H [mm]	E [mm]	D [mm]	W [mm]	Masa [kg]
M 10	0,33	16,2	114	20	5,5	38	0,05
M 12	0,5	24,5	128	22	6,0	40	0,06
M 14	0,8	39,2	155	25	6,5	55	0,08
M 16	1,2	58,8	175	28	9	58	0,1
M 20	1,6	78,5	210	35	10	65	0,2
M 24	2,5	122,6	255	45	12	80	0,4
M 30	4,0	196,1	300	58	16	87	0,9

Zastosowanie

Ucho GLU służy jako gwintowany punkt mocujący i zaczepowy.

Jak dobrać ucho GLU?

Dobierz rozmiar gwintu M na podstawie wymaganej wartości DOR oraz wymiarów H, E, D i W podanych w tabeli.

Dokumentacja i kontakt

Produkt jest oferowany z deklaracją zgodności i świadectwem jakości 2.1. W sprawie doboru skontaktuj się z CECHO: +48 33 825 04 84, sklep@cecho.pl.
