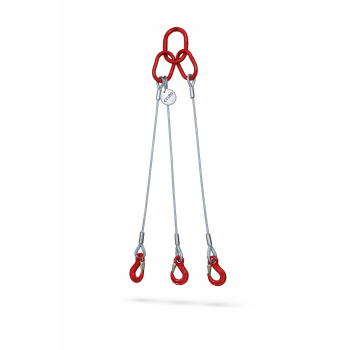

Zawiesie linowe 3-cięgnowe 1,05/1,5t zakończone hakami, średnica liny 8mm

Zawiesie linowe 3-cięgnowe zakończone hakami to trwałe i bezpieczne rozwiązanie do podnoszenia oraz transportu ładunków w przemyśle, budownictwie, magazynach i logistyce,a także w pracach wymagających wsparcia ładunków w co najmniej trzech punktach. Produkt został zaprojektowany z myślą o intensywnej eksploatacji oraz wysokiej odporności na obciążenia robocze.

Dzięki zastosowaniu stalowych lin o odpowiedniej konstrukcji, aluminiowych tulei zaciskowych wykonywanych przy użyciu prasy hydraulicznej oraz solidnego haka z uchem, zawiesie linowe 3-cięgnowe zapewnia pewną pracę, długą żywotność i wygodę użytkowania. To sprawdzony wybór wszędzie tam, gdzie liczy się bezpieczeństwo, wytrzymałość i zgodność z normami.

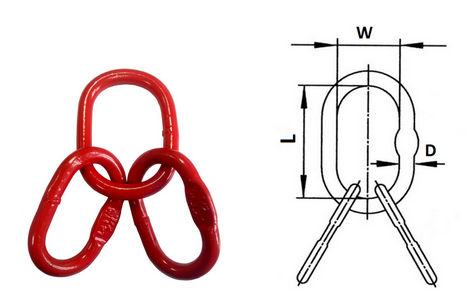

Zawiesia linowe trzycięgnowe są zbudowane z trzech odcinków liny stalowej, które są połączone za pomocą ogniwa zbiorczego, przystosowanego do zawieszenia na haku dźwignicy. Każde cięgno jest zakończone w sposób dostosowany do specyficznych wymagań użytkownika – możesz wybrać pętle miękkie, pętle z kauszami, standardowe haki, bezpieczne haki czy ogniwa. Taka różnorodność zakończeń sprawia, że zawiesia linowe 3-cięgnowe mogą być z łatwością dopasowane do różnych typów ładunków oraz zadań.

Zalety zawiesia linowego 3-cięgnowego

• wysoka wytrzymałość mechaniczna i odporność na intensywną pracę
• ocynkowana lina stalowa o podwyższonej odporności na korozję
• solidne zaciskanie tulejami aluminiowymi zgodnie z obowiązującymi normami
• bezpieczna i wygodna obsługa podczas codziennego użytkowania
• hak umożliwiający szybkie i pewne zaczepienie ładunku
• możliwość wykonania zawiesia na wymiar według potrzeb klienta
• czytelne oznakowanie i komplet wymaganych dokumentów

Dane techniczne zawiesia linowego

• spełnia wymagania aktualnej dyrektywy maszynowej oraz zharmonizowanej normy PN-EN 13414-1
• zawiesie zaciskane tulejami aluminiowymi przy użyciu prasy hydraulicznej zgodnie z PN-EN 13414-3
• znakowanie: udźwig, znak CE, nazwa producenta, numer seryjny, długość robocza zawiesia
• współczynnik bezpieczeństwa: 5 dla liny, 4 dla elementów stalowych
• użyte materiały: lina stalowa ocynkowana w klasie 1770 N/mm² lub 1960 N/mm² o konstrukcji 6x19+FC, 6x37+FC, WS6x36+FC
• lina giętka i miękka, zapewniająca wygodne użytkowanie i komfort pracy operatora
• komponenty w klasie 8, 10 lub 12 stali
• zaciski aluminiowe cylindryczne
• dostępne zawiesia zaciskane tulejami stożkowymi
• maksymalna temperatura pracy: 100º C

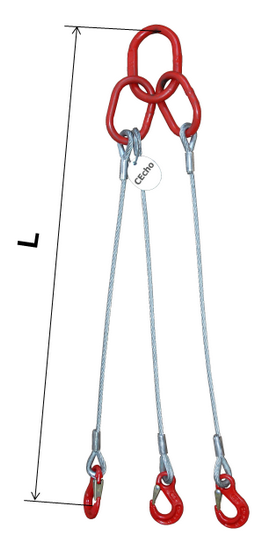

• długość zawiesia według zamówienia klienta, mierzona między punktami nośnymi "L"
• dokumenty: deklaracja zgodności, instrukcja użytkowania

Zastosowanie zawiesia linowego 3-cięgnowego

Zawiesia linowe 2-cięgnowe znajdują zastosowanie w wielu gałęziach przemysłu i transportu. Są wykorzystywane do podnoszenia, przemieszczania oraz zawieszania ładunków w miejscach, gdzie potrzebna jest wysoka trwałość, pewne mocowanie oraz szybkie zaczepienie elementu roboczego.

• przemysł ciężki
• budownictwo
• transport i logistyka
• magazyny i centra przeładunkowe
• zakłady produkcyjne
• warsztaty i zaplecza techniczne

Bezpieczeństwo użytkowania

Zawiesie linowe 3-cięgnowe produkowane jest zgodnie z wymaganiami norm europejskich oraz aktualnej dyrektywy maszynowej. Każdy egzemplarz posiada oznaczenie udźwigu, znak CE, dane producenta, długość roboczą oraz numer seryjny umożliwiający identyfikację wyrobu.

Współczynnik bezpieczeństwa wynosi 5 dla liny oraz 4 dla elementów stalowych, co zapewnia wysoki poziom bezpieczeństwa podczas prawidłowego użytkowania. Przed użyciem należy każdorazowo sprawdzić stan techniczny zawiesia oraz dobrać je odpowiednio do warunków pracy.

Zakończenie zawiesia i zasady doboru

Prezentowany wariant jest zawiesiem linowym 2-cięgnowym zakończonym hakami, co umożliwia szybkie i bezpieczne zaczepienie transportowanego ładunku. Przy doborze zawiesia należy uwzględnić zarówno masę ładunku, sposób jego podnoszenia, długość roboczą zawiesia, jak również warunki pracy i geometrię układu podnoszenia.

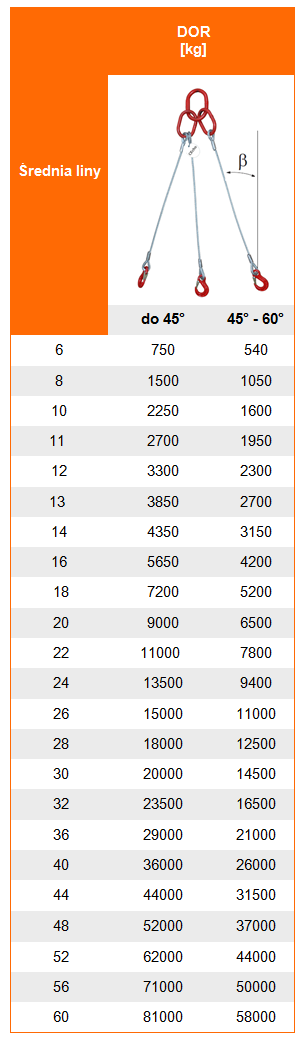

Tabela udźwigów zawiesia linowego 3-cięgnowego
