Zawiesie pasowe 1-cięgnowe 2t zakończone hakiem
Czas wysyłki: 48 godzin
Waga: 0,17 kg
- Opis produktu
- Linki (1)
Zawiesie pasowe 1-cięgnowe 2t zakończone hakiem CZO 2,0t
- spełniają wymagania aktualnej dyrektywy maszynowej oraz zharmonizowanej normy PN-EN 1492-1
- znakowanie: udźwig, znak CE, nazwa producenta, numer seryjny, długość robocza zawiesia, data produkcji
- współczynnik bezpieczeństwa: 7 dla taśmy, 4 dla elementów stalowych
- użyte materiały: taśma poliestrowa wysokiej jakości, bardzo mocne nici poliestrowe, poliestrowa taśma ochronna na pętlach, osprzęt stalowy klasy 8
- Maksymalna temperatura pracy do 100º C
- długość zawiesia wg. zamówienia klienta, mierzona między punktami nośnymi "L"
- zalety: duża nośność przy jednocześnie niskiej wadze zawiesia, taśma nie uszkadza delikatnych ładunków, zawiesie nie rani operatora, zachowuje wysoką odporność na tarcie, nie rdzewieje, jest wygodne w składowaniu, wykazuje długą żywotność, ma uniwersalne zastosowanie w wszystkich dziedzinach przemysłu.
- dokumenty: deklaracja zgodności, instrukcja użytkowania
Tabela udźwigów zawiesia pasowego 1-cięgnowego
Zastosowane ogniwo: CA 16
W prezentowanym wykonaniu zastosowano ogniwo główne CA 16, które stanowi trwały i sprawdzony element zawiesia. Ogniwo odpowiada za bezpieczne połączenie zawiesia z urządzeniem dźwignicowym i musi być dobrane odpowiednio do udźwigu oraz geometrii całego układu podnoszenia.
Poniżej znajduje się grafika poglądowa przedstawiająca wymiary ogniwa głównego oraz tabela z parametrami technicznymi dostępnych wariantów.
| Typ | DOR przy kącie 0–45° [t] |
D [mm] | W [mm] | T [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|
| CA 14 | 1,6 | 14 | 60 | 110 | 0,34 |
| CA 16 ✓ Zastosowane | 2,12 | 16 | 60 | 110 | 0,53 |
| CA 18 | 3,15 | 18 | 75 | 135 | 0,83 |
| CA 22 | 5,3 | 22 | 90 | 160 | 1,5 |
| CA 26 | 8,0 | 26 | 100 | 180 | 2,32 |
| CA 32 | 11,2 | 32 | 110 | 200 | 3,95 |
Zastosowany hak: CZO 8-8
W tym wariancie zawiesia zastosowano hak z uchem CZO 8-8, który umożliwia szybkie i bezpieczne zaczepienie ładunku. Hak dobrano tak, aby odpowiadał parametrom roboczym całego zestawu i zapewniał niezawodną pracę w standardowych zastosowaniach przemysłowych.

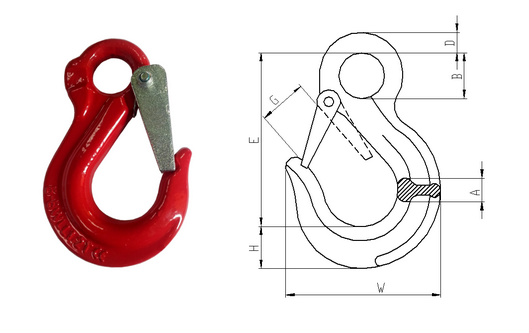

Poniżej znajduje się grafika wymiarowa haka oraz tabela parametrów technicznych dostępnych wariantów. Wyróżniony wiersz pokazuje dokładnie komponent zastosowany w tym produkcie.
| Typ | DOR [t] |
MBL [kN] |
E [mm] |
W [mm] |
B [mm] |
D [mm] |
A [mm] |
G [mm] |
H [mm] |
Masa [kg] |
|---|---|---|---|---|---|---|---|---|---|---|
| CZW / CZO 6-8 | 1,12 | 43,9 | 80 | 68 | 20 | 9 | 18 | 20 | 22 | 0,35 |
| CZW / CZO 8-8 ✓ Zastosowane | 2,0 | 78,5 | 95 | 82 | 25 | 11,5 | 18 | 22 | 26 | 0,45 |
| CZW / CZO 10-8 | 3,15 | 124,0 | 117 | 104 | 33 | 16,5 | 21,5 | 33 | 36 | 0,90 |
| CZW / CZO 13-8 | 5,3 | 208,0 | 152 | 132 | 42 | 20,5 | 28 | 34 | 47 | 2,10 |
| CZW / CZO 16-8 | 8,0 | 314,0 | 184 | 153 | 50 | 23 | 33 | 48 | 48 | 3,10 |
Najczęstsze pytania (FAQ)
Jak dobrać nośność i długość zawiesia wężowego?
Dobór oprzyj o masę ładunku, sposób podwieszenia oraz wymagany zapas bezpieczeństwa.
Czy zawiesia wężowe nadają się do ostrych krawędzi?
Wymagane są osłony ochronne lub inna konfiguracja podwieszenia.
