Ogniwo Główne XCA
- Opis produktu

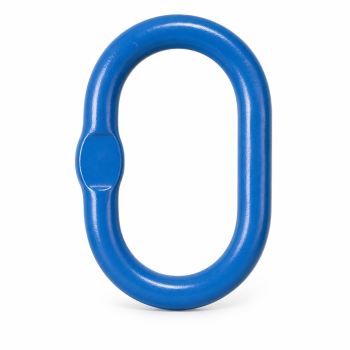

Ogniwo główne XCA klasy 10
Ogniwo główne XCA jest górnym punktem połączenia zawiesi łańcuchowych jedno- i dwucięgnowych, a także odpowiednio dobranych zawiesi linowych i syntetycznych. Kuta matrycowo konstrukcja ze stali stopowej klasy 10 zapewnia wysoką wytrzymałość i odporność zmęczeniową. Dostępne warianty obejmują DOR od 1,4 do 81,5 t.
Najważniejsze cechy
- zamknięta, bezszwowa konstrukcja kuta matrycowo,
- przeznaczenie do zawiesi jedno- i dwucięgnowych,
- około 25% większy DOR niż porównywalnych ogniw klasy 8,
- warianty XCA13–XCA36 mają spłaszczoną sekcję ułatwiającą montaż złączek mechanicznych,
- obciążenie próbne równe 2,5-krotności DOR,
- współczynnik bezpieczeństwa 4:1 dla zastosowań z zawiesiami łańcuchowymi,
- wykonanie zgodne z EN 1677,
- trwałe wykończenie malowaniem proszkowym.

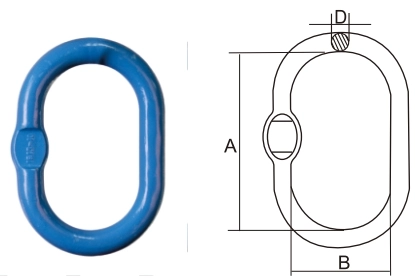

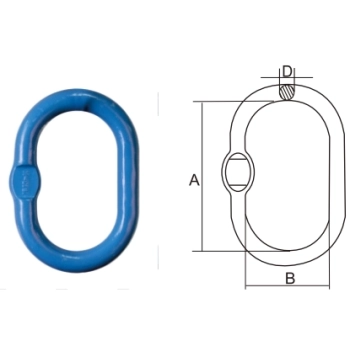

Budowa i oznaczenia wymiarów
Dane techniczne
| Symbol | Łańcuch – 1 cięgno [mm] | Łańcuch – 2 cięgna [mm] | DOR [t] | A [mm] | B [mm] | D [mm] | Masa [kg] |
|---|---|---|---|---|---|---|---|
| XCA10 | 5 | 5 | 1,4 | 80 | 50 | 10 | 0,14 |
| XCA13 | 6+7 | 6 | 2,3 | 110 | 60 | 13 | 0,34 |
| XCA16 | 8 | 7 | 3,5 | 110 | 60 | 16 | 0,53 |
| XCA18 | 10 | 8 | 5 | 135 | 75 | 18 | 0,86 |
| XCA22 | 13 | 10 | 7,6 | 160 | 90 | 23 | 1,6 |
| XCA26 | 16 | 13 | 10 | 180 | 100 | 27 | 2,46 |
| XCA32 | 19 | 16 | 14 | 200 | 110 | 33 | 4,14 |
| XCA36 | 22 | 19 | 25,1 | 260 | 140 | 36 | 6,22 |
| XCA45 | 26 | 22 | 30,8 | 340 | 180 | 45 | 12,85 |
| XCA50 | 32 | 26 | 40 | 350 | 190 | 50 | 16,22 |
| XCA56 | / | 32 | 60 | 400 | 200 | 60 | 27,01 |
| XCA70 | / | / | 81,5 | 460 | 250 | 70 | 45 |
Zastosowanie i dobór
Ogniwo XCA dobiera się do liczby cięgien, średnicy łańcucha, wymaganego DOR oraz wymiarów haka dźwignicy. Jest przeznaczone do zawiesi jedno- i dwucięgnowych. Do zawiesi trzy- i czterocięgnowych należy zastosować odpowiedni zespół ogniw głównych z ogniwami pośrednimi.
Ważne informacje eksploatacyjne
Przed każdym użyciem sprawdź całe ogniwo pod kątem pęknięć, odkształceń, przewężeń, zużycia i uszkodzeń powłoki. Nie obciążaj ogniwa poprzecznie ani punktowo i nie przekraczaj DOR wybranego wariantu. Elementy współpracujące muszą swobodnie układać się wewnątrz ogniwa bez zakleszczania.
Najczęstsze pytania
Do ilu cięgien przeznaczone jest ogniwo XCA? Do zawiesi jedno- i dwucięgnowych, zgodnie z doborem średnicy łańcucha podanym w tabeli.
Po co zastosowano spłaszczoną sekcję? W wariantach XCA13–XCA36 ułatwia ona prawidłowe połączenie ogniwa ze złączką mechaniczną.
Jak dobrać wariant? Należy uwzględnić liczbę i średnicę cięgien, wymagany DOR oraz wymiary A, B i D.
Potrzebujesz pomocy w doborze?
Zadzwoń pod +48 33 825 04 84 lub napisz na sklep@cecho.pl. Pomożemy dobrać ogniwo główne i pozostałe elementy zawiesia do konkretnego zastosowania.
