Zestaw ogniw XCZ
- Opis produktu

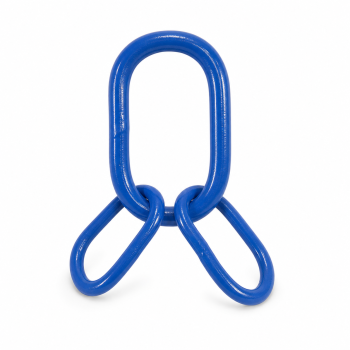

Zestaw ogniw XCZ klasy 10
Zestaw ogniw XCZ jest przeznaczony do budowy zawiesi łańcuchowych trzy- i czterocięgnowych klasy 10. Powiększone ogniwo główne ułatwia współpracę z dużymi hakami dźwignic, a dwa ogniwa pośrednie zapewniają swobodne ułożenie i równomierne rozdzielenie cięgien. Dostępne warianty obejmują łańcuchy od 6 do 32 mm oraz DOR od 3 do 85 t.
Najważniejsze cechy
- kompletny układ: jedno powiększone ogniwo główne i dwa ogniwa pośrednie,
- przeznaczenie do zawiesi łańcuchowych trzy- i czterocięgnowych klasy 10,
- powiększone światło ogniwa głównego do współpracy z dużymi hakami dźwignic,
- kuta konstrukcja ze stali stopowej klasy 10,
- około 25% większy DOR niż porównywalnych elementów klasy 8,
- obciążenie próbne równe 2,5-krotności DOR,
- wykonanie zgodne z EN 1677-4 i ASTM A952,
- trwałe niebieskie wykończenie proszkowe.

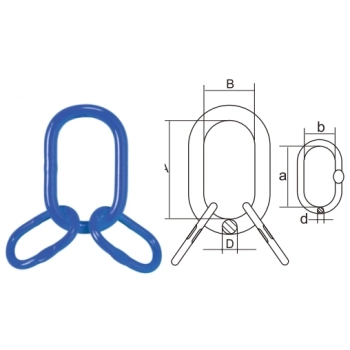

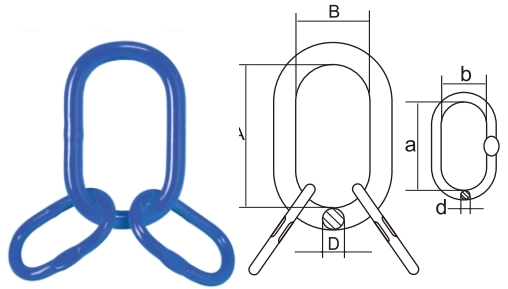

Budowa i oznaczenia wymiarów
Dane techniczne
| Symbol | Łańcuch [mm] | DOR [t] | A [mm] | B [mm] | D [mm] | a [mm] | b [mm] | d [mm] | Masa [kg] |
|---|---|---|---|---|---|---|---|---|---|
| XCAZ19 | 6 | 3 | 135 | 75 | 19 | 54 | 25 | 13 | 1,3 |
| XCAZ23 | 8 | 5,3 | 160 | 90 | 23 | 70 | 34 | 16,5 | 2,33 |
| XCAZ27 | 10 | 8,4 | 180 | 100 | 27 | 85 | 40 | 19 | 3,7 |
| XCAZ33 | 13 | 14 | 200 | 110 | 33 | 115 | 50 | 23 | 6,5 |
| XCAZ36 | 16 | 21,2 | 260 | 140 | 36 | 140 | 65 | 27 | 10,1 |
| XCAZ50 | 19/20 | 33,6 | 350 | 190 | 50 | 180 | 90 | 33 | 22,8 |
| XCAZ50 | 22 | 39,9 | 350 | 190 | 50 | 180 | 100 | 36 | 26 |
| XCAZ60 | 26 | 56 | 400 | 200 | 60 | 180 | 100 | 45 | 42,6 |
| XCAZ72 | 32 | 85 | 460 | 250 | 72 | 200 | 110 | 50 | 66,7 |
Zastosowanie i dobór
Zestaw XCZ dobiera się do średnicy łańcucha, wymaganego DOR oraz wymiarów haka dźwignicy. Powiększone ogniwo główne sprawdza się przy dużych hakach jedno- i dwurożnych, a dwa ogniwa pośrednie umożliwiają prawidłowe rozdzielenie cięgien zawiesia. Każdy wariant należy stosować wyłącznie w granicach DOR podanego w tabeli.
Ważne informacje eksploatacyjne
Przed każdym użyciem sprawdź wszystkie trzy ogniwa pod kątem pęknięć, odkształceń, przewężeń, zużycia i uszkodzeń powłoki. Nie obciążaj zestawu poprzecznie ani punktowo. Ogniwo główne i ogniwa pośrednie muszą swobodnie układać się na współpracujących elementach bez zakleszczania.
Najczęstsze pytania
Do jakich zawiesi przeznaczony jest zestaw XCZ? Do zawiesi łańcuchowych trzy- i czterocięgnowych klasy 10.
Dlaczego ogniwo główne jest powiększone? Większe światło ułatwia prawidłowe osadzenie zestawu na dużych hakach dźwignic.
Jak dobrać właściwy wariant? Należy uwzględnić średnicę łańcucha, wymagany DOR oraz wymiary A, B i D ogniwa głównego, a także a, b i d ogniw pośrednich.
